52单片机内部EEPROM

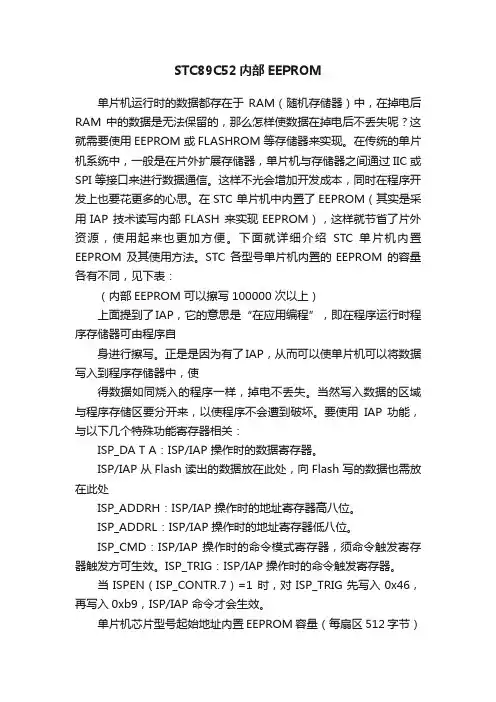

STC89C52内部EEPROM单片机运行时的数据都存在于RAM（随机存储器）中，在掉电后RAM 中的数据是无法保留的，那么怎样使数据在掉电后不丢失呢？这就需要使用EEPROM 或FLASHROM 等存储器来实现。

在传统的单片机系统中，一般是在片外扩展存储器，单片机与存储器之间通过IIC 或SPI 等接口来进行数据通信。

这样不光会增加开发成本，同时在程序开发上也要花更多的心思。

在STC 单片机中内置了EEPROM（其实是采用IAP 技术读写内部FLASH 来实现EEPROM），这样就节省了片外资源，使用起来也更加方便。

下面就详细介绍STC 单片机内置EEPROM 及其使用方法。

STC 各型号单片机内置的EEPROM 的容量各有不同，见下表：（内部EEPROM 可以擦写100000 次以上）上面提到了IAP，它的意思是“在应用编程”，即在程序运行时程序存储器可由程序自身进行擦写。

正是是因为有了IAP，从而可以使单片机可以将数据写入到程序存储器中，使得数据如同烧入的程序一样，掉电不丢失。

当然写入数据的区域与程序存储区要分开来，以使程序不会遭到破坏。

要使用IAP 功能，与以下几个特殊功能寄存器相关：ISP_DA T A：ISP/IAP 操作时的数据寄存器。

ISP/IAP 从Flash 读出的数据放在此处，向Flash 写的数据也需放在此处ISP_ADDRH：ISP/IAP 操作时的地址寄存器高八位。

ISP_ADDRL：ISP/IAP 操作时的地址寄存器低八位。

ISP_CMD：ISP/IAP 操作时的命令模式寄存器，须命令触发寄存器触发方可生效。

ISP_TRIG：ISP/IAP 操作时的命令触发寄存器。

当ISPEN（ISP_CONTR.7）=1 时，对ISP_TRIG先写入0x46，再写入0xb9，ISP/IAP 命令才会生效。

单片机芯片型号起始地址内置EEPROM 容量（每扇区512 字节）STC89C51RC，STC89LE51RC 0x2000 共八个扇区STC89C52RC，STC89LE52RC 0x2000 共八个扇区STC89C54RD+，STC89LE54RD+ 0x8000 共五十八个扇区STC89C55RD+，STC89LE55RD+ 0x8000 共五十八个扇区STC89C58RD+，STC89LE58RD+ 0x8000 共五十八个扇区寄存器标识地址名称7 6 5 4 3 2 1 0 初始值ISP_DA TA 0xE2 ISP/IAP闪存数据寄存器11111111ISP_ADDRH 0xE3 ISP/IAP 闪存地址高位00000000ISP_ADDRL 0xE4 ISP/IAP 闪存地址低位00000000ISP_CMD 0xE5 ISP/IAP闪存命令寄存器MS2MS1 MS0 xxxxx000ISP_TRIG 0xE6 ISP／IAP 闪存命令触发xxxxxxxxISP_CONTR 0xE7 ISP/IAP 控制寄存器ISPEN SWBS SWRST WT2WT1 WT0 00xx000B7 B6 B5 B4 B3 B2 B1 B0 命令／操作模式选择保留命令选择－－－－－0 0 0 待机模式，无ISP/IAP 操作－－－－－0 0 1 对用户的应用程序Flash 区及数据Flash 区字节读－－－－－0 1 0 对用户的应用程序Flash 区及数据Flash 区字节编程－－－－－0 1 1 对用户的应用程序Flash 区及数据Flash 区扇区擦除ISP_CONTR：ISP/IAP 控制寄存器。

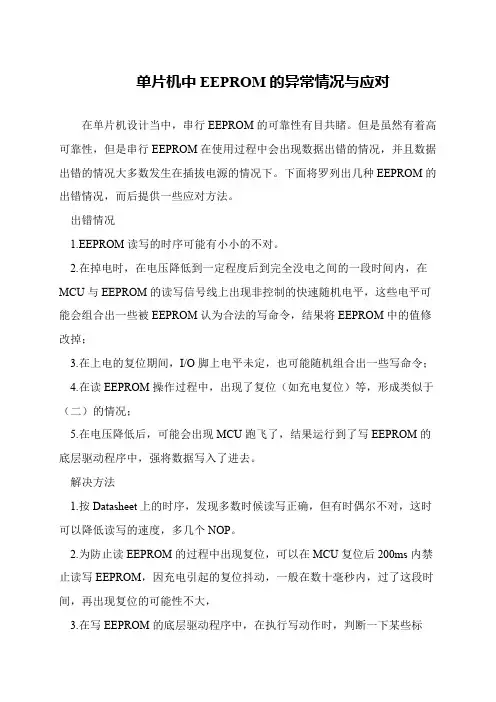

单片机中EEPROM的异常情况与应对
在单片机设计当中，串行EEPROM的可靠性有目共睹。

但是虽然有着高可靠性，但是串行EEPROM在使用过程中会出现数据出错的情况，并且数据出错的情况大多数发生在插拔电源的情况下。

下面将罗列出几种EEPROM的出错情况，而后提供一些应对方法。

 出错情况
 1.EEPROM读写的时序可能有小小的不对。

 2.在掉电时，在电压降低到一定程度后到完全没电之间的一段时间内，在MCU与EEPROM的读写信号线上出现非控制的快速随机电平，这些电平可能会组合出一些被EEPROM认为合法的写命令，结果将EEPROM中的值修改掉；
 3.在上电的复位期间，I/O脚上电平未定，也可能随机组合出一些写命令； 4.在读EEPROM操作过程中，出现了复位（如充电复位）等，形成类似于（二）的情况；
 5.在电压降低后，可能会出现MCU跑飞了，结果运行到了写EEPROM的底层驱动程序中，强将数据写入了进去。

 解决方法
 1.按Datasheet上的时序，发现多数时候读写正确，但有时偶尔不对，这时可以降低读写的速度，多几个NOP。

 2.为防止读EEPROM的过程中出现复位，可以在MCU复位后200ms内禁止读写EEPROM，因充电引起的复位抖动，一般在数十毫秒内，过了这段时间，再出现复位的可能性不大，
 3.在写EEPROM的底层驱动程序中，在执行写动作时，判断一下某些标。

单片机内的 Flash 与 EEPROM 作用及区别单片机运行时的数据都存在于 RAM (随机存储器中, 在掉电后 RAM 中的数据是无法保留的,那么怎样使数据在掉电后不丢失呢?这就需要使用 EEPROM 或FLASHROM 等存储器来实现。

在传统的单片机系统中, 一般是在片外扩展存储器, 单片机与存储器之间通过 IIC 或 SPI 等接口来进行数据通信。

这样不光会增加开发成本,同时在程序开发上也要花更多的心思。

在 STC 单片机中内置了 EEPROM (其实是采用 IAP 技术读写内部 FLASH 来实现 EEPROM ,这样就节省了片外资源,使用起来也更加方便。

下面就详细介绍 STC 单片机内置 EEPROM 及其使用方法。

flash 是用来放程序的,可以称之为程序存储器,可以擦出写入但是基本都是整个扇区进行的 .一般来说单片机里的 flash 都用于存放运行代码,在运行过程中不能改; EEPROM 是用来保存用户数据,运行过程中可以改变,比如一个时钟的闹铃时间初始化设定为 12:00,后来在运行中改为 6:00,这是保存在 EEPROM 里, 不怕掉电,就算重新上电也不需要重新调整到 6:00下面是网上详细的说法,感觉不错:FLASH 和 EEPROM 的最大区别是 FLASH 按扇区操作, EEPROM 则按字节操作, 二者寻址方法不同,存储单元的结构也不同, FLASH 的电路结构较简单,同样容量占芯片面积较小,成本自然比 EEPROM 低,因而适合用作程序存储器, EEPROM 则更多的用作非易失的数据存储器。

当然用 FLASH 做数据存储器也行, 但操作比EEPROM 麻烦的多,所以更“人性化”的 MCU 设计会集成 FLASH 和 EEPROM 两种非易失性存储器,而廉价型设计往往只有 FLASH ,早期可电擦写型 MCU 则都是EEPRM 结构,现在已基本上停产了。

在芯片的内电路中, FLASH 和 EEPROM 不仅电路不同,地址空间也不同,操作方法和指令自然也不同, 不论冯诺伊曼结构还是哈佛结构都是这样。

单片机运行‎时的数据都‎存在于RA‎M（随机存‎储器）中，‎在掉电后R‎A M 中的‎数据是无‎法保留的，‎那么怎样使‎数据在掉电‎后不丢失呢‎？这就需要‎使用EEP‎R OM或‎F LASH‎R OM 等‎存储器来‎实现。

在传‎统的单片机‎系统中，一‎般是在片外‎扩展存储器‎，单片机与‎存储器之间‎通过II‎C或SP‎I等接口‎来进行数据‎通信。

这样‎不光会增加‎开发成本，‎同时在程序‎开发上也要‎花更多的‎心思。

在S‎T C 单片‎机中内置了‎E EPRO‎M（其实是‎采用IAP‎技术读写‎内部FLA‎S H 来‎实现EEP‎R OM），‎这样就节省‎了片外资源‎，使用起来‎也更加方便‎。

下面就详‎细介绍ST‎C单片‎机内置EE‎P ROM ‎及其使用方‎法。

‎f lash‎是用来放程‎序的，可以‎称之为程序‎存储器，可‎以擦出写入‎但是基本都‎是整个扇区‎进行的.‎一般来说‎单片机里的‎f lash‎都用于存放‎运行代码，‎在运行过程‎中不能改；‎EEP‎R OM是用‎来保存用户‎数据，运行‎过程中可以‎改变，比如‎一个时钟的‎闹铃时间初‎始化设定为‎12：00‎，后来在运‎行中改为6‎：00，这‎是保存在E‎E PROM‎里，不怕掉‎电，就算重‎新上电也不‎需要重新调‎整到6：0‎0下面‎是网上详细‎的说法，感‎觉不错：‎F LASH‎和EEP‎R OM的最‎大区别是F‎L ASH按‎扇区操作，‎E EPRO‎M则按字节‎操作，二者‎寻址方法不‎同，存储单‎元的结构也‎不同，FL‎A SH的电‎路结构较简‎单，同样容‎量占芯片面‎积较小，成‎本自然比E‎E PROM‎低，因而适‎合用作程序‎存储器，E‎E PROM‎则更多的用‎作非易失的‎数据存储器‎。

当然用F‎L ASH做‎数据存储器‎也行，但操‎作比EEP‎R OM麻烦‎的多，所以‎更“人性化‎”的MCU‎设计会集成‎F LASH‎和EEPR‎O M两种非‎易失性存储‎器，而廉价‎型设计往往‎只有 FL‎A SH，早‎期可电擦写‎型MCU则‎都是EEP‎R M结构，‎现在已基本‎上停产了。

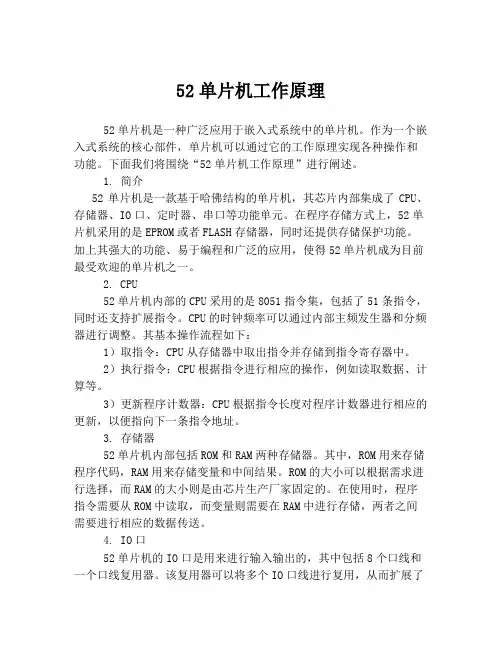

52单片机工作原理52单片机是一种广泛应用于嵌入式系统中的单片机。

作为一个嵌入式系统的核心部件，单片机可以通过它的工作原理实现各种操作和功能。

下面我们将围绕“52单片机工作原理”进行阐述。

1. 简介52单片机是一款基于哈佛结构的单片机，其芯片内部集成了CPU、存储器、IO口、定时器、串口等功能单元。

在程序存储方式上，52单片机采用的是EPROM或者FLASH存储器，同时还提供存储保护功能。

加上其强大的功能、易于编程和广泛的应用，使得52单片机成为目前最受欢迎的单片机之一。

2. CPU52单片机内部的CPU采用的是8051指令集，包括了51条指令，同时还支持扩展指令。

CPU的时钟频率可以通过内部主频发生器和分频器进行调整。

其基本操作流程如下：1）取指令：CPU从存储器中取出指令并存储到指令寄存器中。

2）执行指令：CPU根据指令进行相应的操作，例如读取数据、计算等。

3）更新程序计数器：CPU根据指令长度对程序计数器进行相应的更新，以便指向下一条指令地址。

3. 存储器52单片机内部包括ROM和RAM两种存储器。

其中，ROM用来存储程序代码，RAM用来存储变量和中间结果。

ROM的大小可以根据需求进行选择，而RAM的大小则是由芯片生产厂家固定的。

在使用时，程序指令需要从ROM中读取，而变量则需要在RAM中进行存储，两者之间需要进行相应的数据传送。

4. IO口52单片机的IO口是用来进行输入输出的，其中包括8个口线和一个口线复用器。

该复用器可以将多个IO口线进行复用，从而扩展了单片机的IO口数量。

IO口可以进行数字信号的输入和输出操作，同时还可以进行模拟信号的输出。

5. 定时器52单片机内部包括两个定时器，分别是Timer0和Timer1。

这些定时器可以产生不同的中断信号，并可以在指定的时间后自动重新启动。

定时器的使用可以带来一系列的功能，例如定时器中断、音频播放、PWM控制等。

6. 串口52单片机内部还集成了两个串口，分别是UART0和UART1。

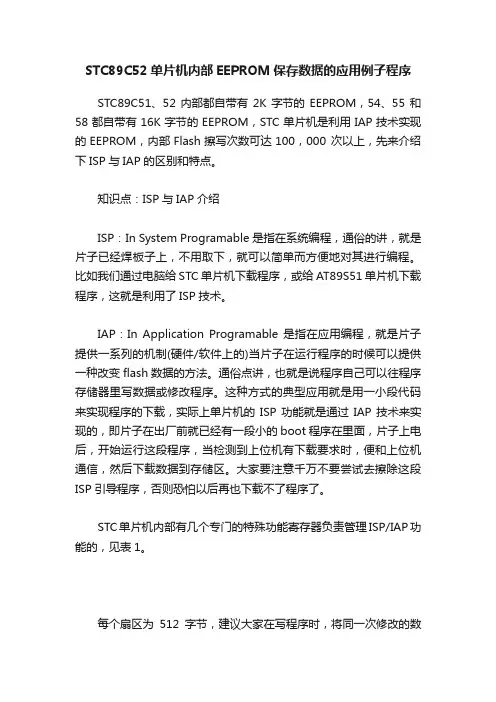

STC89C52单片机内部EEPROM保存数据的应用例子程序STC89C51、52内部都自带有2K字节的EEPROM，54、55和58都自带有16K字节的EEPROM，STC单片机是利用IAP技术实现的EEPROM，内部Flash擦写次数可达100，000 次以上，先来介绍下ISP与IAP的区别和特点。

知识点：ISP与IAP介绍ISP：In System Programable 是指在系统编程，通俗的讲，就是片子已经焊板子上，不用取下，就可以简单而方便地对其进行编程。

比如我们通过电脑给STC单片机下载程序，或给AT89S51单片机下载程序，这就是利用了ISP技术。

IAP：In Application Programable 是指在应用编程，就是片子提供一系列的机制(硬件/软件上的)当片子在运行程序的时候可以提供一种改变flash数据的方法。

通俗点讲，也就是说程序自己可以往程序存储器里写数据或修改程序。

这种方式的典型应用就是用一小段代码来实现程序的下载，实际上单片机的ISP功能就是通过IAP技术来实现的，即片子在出厂前就已经有一段小的boot程序在里面，片子上电后，开始运行这段程序，当检测到上位机有下载要求时，便和上位机通信，然后下载数据到存储区。

大家要注意千万不要尝试去擦除这段ISP引导程序，否则恐怕以后再也下载不了程序了。

STC单片机内部有几个专门的特殊功能寄存器负责管理ISP/IAP功能的，见表1。

每个扇区为512字节，建议大家在写程序时，将同一次修改的数据放在同一个扇区，方便修改，因为在执行擦除命令时，一次最少要擦除一个扇区的数据，每次在更新数据前都必须要擦除原数据方可重新写入新数据，不能直接在原来数据基础上更新内容。

下面通过一个例子来讲解STC系列单片机EEPROM的具体用法。

【例】：在TX-1C实验板上实现如下描述，操作STC单片机自带的EEPROM，存储一组按秒递增的二位数据，并且将数据实时显示在数码管上，数据每变化一次就往EEPROM中写入一次，当关闭实验板电源，再次开启电源时，从EEPROM中读取先前存储的数据，接着递增显示。

stc89le52rc内部EEPROM的C51读写程序/*stc89le52rc内部EEPROM的C51读写程序串口命令(9600)1.0x35可以写eeprom第一个字节数据0x0c2.0x34可以使用检查eeprom第一个字节的数据，正确就会反馈一串字符3.0x33可以读取eeprom前256个字节数据*/#include<math.h>#include<stdio.h>#include<reg52.h>#include <intrins.h>#define NOP5 _nop_();_nop_();_nop_(); _nop_();_nop_();#define uchar unsigned char#define uint unsigned intsfr AUXR = 0x8e;sfr AUXR1 = 0xa2;sfr P4 = 0xe8;sfr XICON = 0xc0;sfr IPH = 0xb7;sfr WDT_CONTR = 0xe1;sfr ISP_DATA = 0xe2;sfr ISP_ADDRH = 0xe3;sfr ISP_ADDRL = 0xe4;sfr ISP_CMD = 0xe5;sfr ISP_TRIG = 0xe6;sfr ISP_CONTR = 0xe7;#define ENABLE_ISP 0x81 //小于20MHZ使用#define DATA_FLASH_START_ADDR 0x2000//stc89le52rc eeprom起始地址#define TEST_CODE 0x34uchar code start_string[]={"EEPROM first data correct!\n"};uint i=0,k;uchar EEPROM_READ(uint flash_addres);void IAP_disable();void EEPROM_FORMAT(uint flash_addres);void EEPROM_WRITE(uint flash_addres, isp_data);void test_read();void send_byte(uchar bt);void send_string(uchar *ptr, uchar len);void read_string(uint start_addr,uint num);void read_string(uint start_addr, uint num){static uint j,temp;for(j=0;j<num;j++){temp=EEPROM_READ(start_addr+j);NOP5;send_byte(temp);}}void send_string(uchar * ptr, uchar len){static uint j;for(j=0;j<len;j++){send_byte(*(ptr+j));}void send_byte(uchar by){SBUF=by;while(!TI);TI=0;}void IAP_disable(){ISP_CONTR=0;ISP_CMD=0;ISP_TRIG=0;}uchar EEPROM_READ(uint flash_addres) //读取数据{uchar read;ISP_ADDRH=flash_addres>>8;ISP_ADDRL=flash_addres;ISP_CONTR=ENABLE_ISP;ISP_CMD=0x01 ;EA=0;ISP_TRIG=0x46;ISP_TRIG=0xb9 ;NOP5;read=ISP_DATA;IAP_disable();EA=1;return(ISP_DATA);}void EEPROM_WRITE(uint flash_addres,isp_data) //写入数据ISP_ADDRH=flash_addres>>8;ISP_ADDRL=flash_addres;ISP_CONTR=ENABLE_ISP;ISP_CMD=0x02 ;EA=0;ISP_DATA=isp_data;ISP_TRIG=0x46;ISP_TRIG=0xb9;IAP_disable();EA=1;}void EEPROM_FORMAT(uint flash_addres) //擦除{ISP_ADDRH=flash_addres>>8;ISP_ADDRL=flash_addres;ISP_CONTR=ENABLE_ISP;ISP_CMD=0x03;EA=0;ISP_TRIG=0x46;ISP_TRIG=0xb9;IAP_disable();EA=1;}void test_read(){if(RI){RI=0;switch(SBUF)case 0x34:k=EEPROM_READ(DATA_FLASH_START_ADDR);NOP5;if(0x0c==k){send_string(start_string,sizeof(start_string));}send_byte(k);k=0;break;case 0x33:read_string(DATA_FLASH_START_ADDR, 256);break;case 0x35:EEPROM_FORMAT(DATA_FLASH_START_ADDR); //写已经有数据的扇区前要写擦除NOP5;NOP5;NOP5; //可以适当增减延时NOP5;NOP5;NOP5;NOP5;EEPROM_WRITE(DATA_FLASH_START_ADDR,TEST_CODE);//写一个0x0cbreak;default:if(0xff==i)i=0;}k=EEPROM_READ(DATA_FLASH_START_ADDR+(i++)); send_byte(DATA_FLASH_START_ADDR+i);send_byte(k);k=0;break;}}}void init(){TMOD=0x20;SCON=0x50;TL1=0xfd;TH1=0xfd;TR1=1;ET1=1;ES=1;}void main(){init();while(1){test_read();}}。

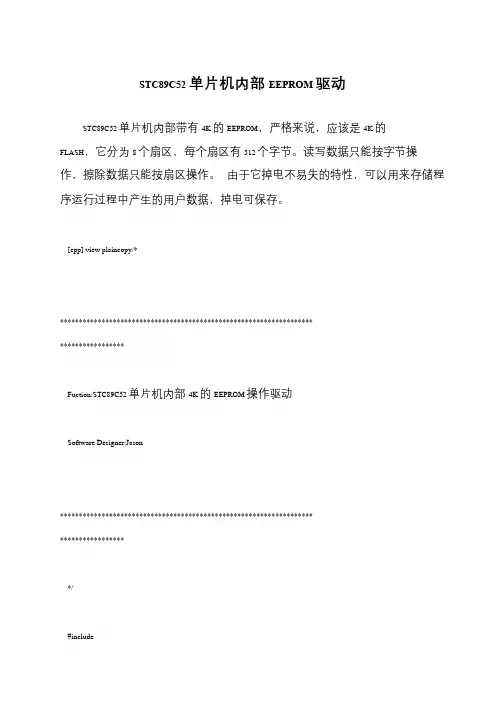

单片机STC89C52RC 内部EEPROM单片机运行时的数据都存在于RAM（随机存储器）中，在掉电后RAM 中的数据是无法保留的，那么怎样使数据在掉电后不丢失呢？这就需要使用EEPROM 或FLASHROM 等存储器来实现。

在传统的单片机系统中，一般是在片外扩展存储器，单片机与存储器之间通过IIC 或SPI 等接口来进行数据通信。

这样不光会增加开发成本，同时在程序开发上也要花更多的心思。

在STC 单片机中内置了EEPROM（其实是采用ISP/IAP 技术读写内部FLASH 来实现EEPROM），这样就节省了片外资源，使用起来也更加方便。

下面就详细介绍STC 单片机内置EEPROM 及其使用方法STC 各型号单片机内置的EEPROM 的容量最小有2K，最大有16K，基本上很好地满足项目的需要，更方便之处就是节省了周边的EEPROM 器件，达到节省成本的目的，而且内部EEPROM 的速度比外部的EEPROM 的速度快很多。

STC 各型号单片机内置的EEPROM 是以512 字节为一个扇区，EEPROM 的起始地址=FALSH 容量值+1，那么STC89C52RC 的起始地址为0x2000，第一扇区的起始地址和结束地址0x2000~0x21FF，第二扇区的起始地址和结束地址0x2200~0x23FF，其他扇区如此类推。

深入重点：�传统的EEPROM 是电可擦可编程只读存储一种掉电后数据不丢失的存储芯片。

�STC89C52RC 的EEPROM 是通过ISP/IAP 技术读写内部FLASH 来实现EEPROM。

�STC89C52RC 的EEPROM 起始地址为0x2000，以512 字节为一个扇区，EERPOM 的大小为2K 字节。

STC89C52RC 与EEPORM 实现的寄存器有6 个，分别是ISP_DATA、ISP_ADDRH、ISP_ADDRLISP_TRIG、ISP_CMD、ISP_CONTR。

52单片机工作原理
52单片机是一种基于哈佛架构的8位单片机，由Intel公司于1980年代初期推出。

它具有体积小、功耗低、性能稳定等特点，广泛应用于各种嵌入式系统中。

52单片机的工作原理可以分为四个部分：CPU、存储器、输入/输出和时钟。

CPU部分是指单片机的中央处理器，它可以执行各种指令，包括算术、逻辑、移位和跳转指令等。

这些指令都是通过存储器中的程序存储器来进行控制的。

存储器部分包括程序存储器和数据存储器。

程序存储器是用来存储程序代码的，它采用的是只读存储器(ROM)或可编程只读存储器(EPROM或EEPROM)。

数据存储器则用来存储程序中的变量和输入/输出数据，它一般采用随机存储器(RAM)。

输入/输出部分包括通用输入/输出端口(GPIO)和特殊功能输入/输出端口(SPI、I2C、UART等)。

通过这些端口，单片机可以与外部设备进行通信和数据交换。

时钟部分是指单片机的时钟源，它可以提供单片机所需的时钟信号。

时钟信号一般通过晶振或外部振荡器来提供。

以上是52单片机的工作原理的基本介绍，具体实现方式和应用场景还需根据具体情况进行调整和优化。

- 1 -。

#include<reg52.h>#include<intrins.h>typedef unsigned char BYTE;typedef unsigned int WORD;//声明SFR IAP联系在一起的sfr IAP_DATA=0xE2; // flash data registersfr IAP_ADDRH=0xE3; //flash address highsfr IAP_ADDRL=0xe4; //falsh address lowsfr IAP_CMD=0Xe5; //FALSH COMMAND TRGGERsfr IAP_TRIG=0xE6; //flash command triggersfr IAP_CONTR=0xE7; //flash control register//定义ISP/IAP/EEPROM 命令#define CMD_IDIE 0 //stand-by#define CMD_READ 1 //BYTE - READ#define CMD_PROGRAM 2 // BYTE- PROGRAM#define CMD_ERASE 3 //SECTOR --ERASE//define ISP/IAP/EEPROM operation const for IAP_CONTR//#define ENABLE_IAP 0X80 //SYSCLK<40MHZ#define ENABLE_IAP 0X81 // SYSCLK<20MHZ//#define ENABLE_IAP 0x82 //SYSCLK<10MHZ//#define ENABLE_IAP 0X83 //SYSCLK<5MHZ//Start addtess for STC89C58 eeprom#define IAP_ADDRESS 0x08000void Delay(BYTE n);void IapIdle();BYTE IapReadByte(WORD addr);void IapProgramByte(WORD addr,BYTE dat);void IapEraseSector(WORD addr);void main(){WORD i;P1=0xfe; //1111,1110 system reset okDelay(5);IapEraseSector(IAP_ADDRESS); //ERASE CURRENT SECTOR for(i=0;i<512;i++) //check whether all sector data is ff {if(IapReadByte(IAP_ADDRESS+i)!=0xff)goto Error; //if error ,break}P1=0xfc; //1111,1100 erase successfulDelay(5);for(i=0;i<256;i++) //program 512 bytes data into data flash{IapProgramByte(IAP_ADDRESS+i,(BYTE)i);}P1=0XF8; //1111,1000 program successfulDelay(5);for(i=0;i<256;i++) //verify 512 bytes data{if(IapReadByte(IAP_ADDRESS+i)!=(BYTE)i)goto Error;}P1=0xf0; //1111,0000 verify successfulwhile(1);Error:P1&=0x7f; //oxxx,xxxx IAP operation failwhile(1);}// software delay functionvoid Delay(BYTE n){WORD x;while(n--){x=0;while(++x);}}//disable ISP/IAP/EEPROM function MAKE MCU in a safe state void IapIdle(){IAP_CONTR=0; //CLOSE IAP FUNCTIONIAP_CMD=0; //CLEAR COMMAND TO STANDBYIAP_TRIG=0; //CLEAR TRIGGER REGISTERIAP_ADDRH=0X80; //DATA PTR POINT TO NON-EEPROM AREA IAP_ADDRL=0; //CLEAR IAP ADDRESS TO PREVENT MISUSE }//Read one byte from ISP/IAP/EEPROM area//Input:addr (ISP/IAP/EEPROM address//Output: flash adataBYTE IapReadByte(WORD addr){BYTE dat;IAP_CONTR=ENABLE_IAP; //OPEN IAP FUNCTION ,AND SET WAIT TIMEIAP_CMD=CMD_READ; //SET ISP/IAP/EEPROM READ COMMANDIAP_ADDRL=addr; //SET ISP/IAP/EEPROM address lowIAP_ADDRH=addr>>8; //SET ISP//IAP//EEPROM address HIGHIAP_TRIG=0X46; //SEND TRIGGER COMMAND1 OX46IAP_TRIG=0XB9; //SEND TRIGGER COMMAND2 0XB9_nop_();dat=IAP_DATA; //read ISP/IAP/EEPROM dataIapIdle(); // close ISP/IAP/EEPROM FUNCITONreturn dat; //RETURN FLAH DATA}//Program one byte to ISP/IAP/EEPROM area//INPUT :addr (ISP/IAP/EEPROM address)//dat(ISP/IAP/EEPROM data)//Output:-void IapProgramByte(WORD addr, BYTE dat){IAP_CONTR=ENABLE_IAP; //OPEN IAP FUNTION AND SET WAIT TIMEIAP_CMD=CMD_PROGRAM; //SET ISP/IAP/EEPROM PROGRAM COMMAND IAP_ADDRL=addr; //set ISP/IAP/EEPROM ADDRESS LOWIAP_ADDRH=addr>>8; //set ISP/IAP/EEPROM address highIAP_DATA=dat; // WRITE ISP/IAP/EEPROM dataIAP_TRIG=0X46;IAP_TRIG=0XB9;_nop_();IapIdle();}void IapEraseSector(WORD addr){IAP_CONTR=ENABLE_IAP;IAP_CMD=CMD_ERASE;IAP_ADDRL=addr;IAP_ADDRH=addr>>8;IAP_TRIG=0X46;IAP_TRIG=0XB9;_nop_();IapIdle();}。

单片机运行时的数据都存在于RAM（随机存储器）中，在掉电后RAM 中的数据是无法保留的，那么怎样使数据在掉电后不丢失呢？这就需要使用EEPROM 或FLASHROM 等存储器来实现。

在传统的单片机系统中，一般是在片外扩展存储器，单片机与存储器之间通过IIC 或SPI 等接口来进行数据通信。

这样不光会增加开发成本，同时在程序开发上也要花更多的心思。

在STC 单片机中内置了EEPROM（其实是采用IAP 技术读写内部FLASH 来实现EEPROM），这样就节省了片外资源，使用起来也更加方便。

下面就详细介绍STC 单片机内置EEPROM 及其使用方法。

STC 各型号单片机内置的EEPROM 的容量各有不同，见下表：（内部EEPROM 可以擦写100000 次以上）上面提到了IAP，它的意思是“在应用编程”，即在程序运行时程序存储器可由程序自身进行擦写。

正是是因为有了IAP，从而可以使单片机可以将数据写入到程序存储器中，使得数据如同烧入的程序一样，掉电不丢失。

当然写入数据的区域与程序存储区要分开来，以使程序不会遭到破坏。

要使用IAP 功能，与以下几个特殊功能寄存器相关：ISP_DATA：ISP/IAP 操作时的数据寄存器。

ISP/IAP 从Flash 读出的数据放在此处，向Flash 写的数据也需放在此处ISP_ADDRH：ISP/IAP 操作时的地址寄存器高八位。

ISP_ADDRL：ISP/IAP 操作时的地址寄存器低八位。

ISP_CMD：ISP/IAP 操作时的命令模式寄存器，须命令触发寄存器触发方可生效。

ISP_TRIG：ISP/IAP 操作时的命令触发寄存器。

当ISPEN（ISP_CONTR.7）=1 时，对ISP_TRIG 先写入0x46，再写入0xb9，ISP/IAP 命令才会生效。

单片机芯片型号起始地址内置EEPROM 容量（每扇区512 字节）STC89C51RC，STC89LE51RC 0x2000 共八个扇区STC89C52RC，STC89LE52RC 0x2000 共八个扇区STC89C54RD+，STC89LE54RD+ 0x8000 共五十八个扇区STC89C55RD+，STC89LE55RD+ 0x8000 共五十八个扇区STC89C58RD+，STC89LE58RD+ 0x8000 共五十八个扇区寄存器标识地址名称7 6 5 4 3 2 1 0 初始值ISP_DATA 0xE2 ISP/IAP闪存数据寄存器11111111ISP_ADDRH 0xE3 ISP/IAP 闪存地址高位00000000ISP_ADDRL 0xE4 ISP/IAP 闪存地址低位00000000ISP_CMD 0xE5 ISP/IAP闪存命令寄存器MS2MS1 MS0 xxxxx000ISP_TRIG 0xE6 ISP／IAP 闪存命令触发xxxxxxxxISP_CONTR 0xE7 ISP/IAP 控制寄存器ISPEN SWBS SWRST WT2WT1 WT0 00xx000B7 B6 B5 B4 B3 B2 B1 B0 命令／操作模式选择保留命令选择－－－－－0 0 0 待机模式，无ISP/IAP 操作－－－－－0 0 1 对用户的应用程序Flash 区及数据Flash 区字节读－－－－－0 1 0 对用户的应用程序Flash 区及数据Flash 区字节编程－－－－－0 1 1 对用户的应用程序Flash 区及数据Flash 区扇区擦除ISP_CONTR：ISP/IAP 控制寄存器。

单片机中的EEPROM存储技术单片机（Microcontroller）是一种集成了微处理器、存储器和输入输出设备的微型计算机系统。

在现代科技中，单片机被广泛应用于各种电子设备中，如家电、汽车、医疗仪器等。

其中，EEPROM （Electrically Erasable Programmable Read-Only Memory）存储技术在单片机中起着重要的作用，本文将对其进行详细介绍。

一、EEPROM存储技术概述EEPROM是一种可擦写非易失性存储器，它与传统的ROM（Read-Only Memory）相比，具有可以电擦写的特点。

EEPROM的重要特性是可重复擦写和非易失性，这意味着它可以多次进行数据擦除和写入，并且在断电后仍能保持数据内容。

这使得它成为存储单片机程序和数据的理想选择。

二、EEPROM的工作原理EEPROM的工作原理是通过在芯片内部的晶体管结构中存储电子电荷的不同状态来表示数据的0和1。

在擦写时，通过将电荷注入或释放到晶体管的栅极上，改变晶体管的导电性，从而改变其存储的数据。

EEPROM支持逐字节或逐页擦写，擦写过程可以通过单片机内部的控制电路来完成。

三、EEPROM的应用1. 单片机程序存储在单片机系统中，EEPROM主要用于存储程序代码。

由于EEPROM可以重复擦写并保持数据的非易失性，它可以作为存储器扩展或备份，用于存储关键的程序和指令集。

2. 数据存储单片机中的临时数据（如传感器数据、计数值等）可以通过EEPROM进行存储。

通过使用EEPROM，可以避免在断电情况下丢失数据，并且可以实现对数据的可编程访问。

3. 参数设置EEPROM还可用于存储设备的参数和配置信息。

通过将设备的设置和选项存储在EEPROM中，可以实现对设备行为的灵活调整和个性化配置。

这对于需要频繁更改参数的应用十分有用。

四、EEPROM的优缺点1. 优点EEPROM的主要优点是可重复擦写和非易失性，使得它适用于存储重要的程序和数据。
