柴油发电机组检查验收表

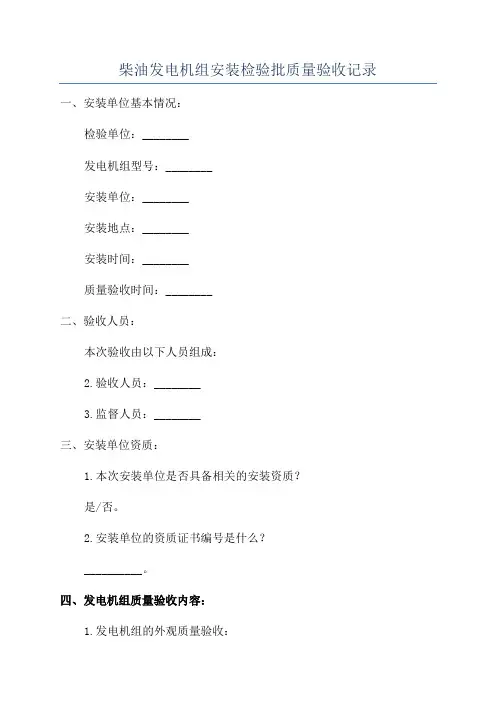

柴油发电机组安装检验批质量验收记录一、安装单位基本情况：检验单位：________发电机组型号：________安装单位：________安装地点：________安装时间：________质量验收时间：________二、验收人员：本次验收由以下人员组成：2.验收人员：________3.监督人员：________三、安装单位资质：1.本次安装单位是否具备相关的安装资质？是/否。

2.安装单位的资质证书编号是什么？__________。

四、发电机组质量验收内容：1.发电机组的外观质量验收：a.主机外观是否完好无损？是/否。

b.发电机组的表面涂装是否平整、无明显划痕？是/否。

c.发电机组的外露管线是否安装牢固、无松动？是/否。

2.发电机组设备参数验收：a.发电机组的额定功率与实际功率是否相符？是/否。

b.发电机组的额定转速与实际转速是否相符？是/否。

c.发电机组的额定电流与实际电流是否相符？是/否。

d.发电机组的频率稳定性测试结果是否符合要求？是/否。

e.发电机组的电压波动测试结果是否符合要求？是/否。

3.发电机组安装验收：a.发电机组的基础是否牢固、平整？是/否。

b.发电机组与输电线路的接头是否牢固、接触良好？是/否。

c.发电机组的机房通风、消防设施是否符合要求？是/否。

d.发电机组的燃油管路是否正确安装、无泄漏？是/否。

e.发电机组的排气管路是否安装牢固、无松动？是/否。

4.电力系统接入验收：a.发电机组与配电系统的接线是否正确、可靠？是/否。

b.发电机组与市电系统切换功能是否正常？是/否。

五、发现问题及处理情况：在本次质量验收过程中，发现以下问题：1.问题描述：_________________；处理情况：_________________。

2.问题描述：_________________；处理情况：_________________。

3.问题描述：_________________；处理情况：_________________。

机械设备进场检查验收表机械设备进场验收内容柴油发电机组检查验收表使用单位海洋工程有限公司工程名称苏通科技产业园纬十七路道路工程一标段规格型号编号项目内容及要求结果备注 1.整机 1.1柴油机及发电机的主要参数是否达到额定指标，输出功率不低于额定功率的85%。

1.2柴油机负荷调节器配备是否合理，动作可靠。

1.3柴油机发电机组紧急保安装置是否合理，工作可靠。

1.4各种防护装置是否齐全完整 1.5机组外表是否清洁，无积灰，无锈蚀2. 电气系统 2.1励磁调压，来磁装置是否齐全、运行可靠 2.2继电保护装置是否齐全、可靠 2.3配电装置是否齐全可靠 2.4电气系统绝缘及接地保护装置是否齐全可靠，达到规定要求3. 运行 3.1机组运转正常，无异常声响，无剧烈振动，无超温现象 3.2柴油发电机组辅助设备合理，运行是否达到规定要求 3.3机组润滑装置齐全，运行时是否无漏油现象 3.4机组润滑系统油压正常、油质是否符合要求 3.5滤清器的滤芯是否完好、有效，并定期进行更换清洗 3.6冷却装置齐全可靠，运行时是否无泄漏现象 3.7排水温度是否达到要求 3.8供柴油设施齐全可靠的油质、油压、油耗是否达到规定要求 3.9各种计表是否齐全，运行灵敏可靠，指示正确 4.使用管理 4.1技术档案是否齐全（使用说明书、产品合格证、保养检修技改记录）4.2运行记录是否完整验收意见见该机具经过进场验收，符合规范规定，同意使用。

监理单位验收负责人：施工单位验收负责人：日期：空气压缩机及附属设备检查验收表使用单位海洋工程有限公司工程名称苏通科技产业园纬十七路道路工程一标段规格型号编号项目内容及要求结果备注 1.整机 1.1排气量、工作压力参数是否达到额定指标 1.2管路敷设是否合理，整机是否清洁、无油污、无泄漏现象 1.3零部件及附属机具是否齐全 1.4进、排气阀是否不漏气，无严重积炭、积灰现象 2. 动力装置（内燃机、电动机） 2.1内燃机启动性能是否良好，运转无异响，油压水温是否正常，滤清装置是否齐全、清洁，润滑良好。

123456789
101第8.1.1条2
第8.1.2条3第8.1.3条
4第8.1.4条
12345678910
1
第8.2.1条2第8.2.2条
3第8.2.3条年 月 日
年 月 日

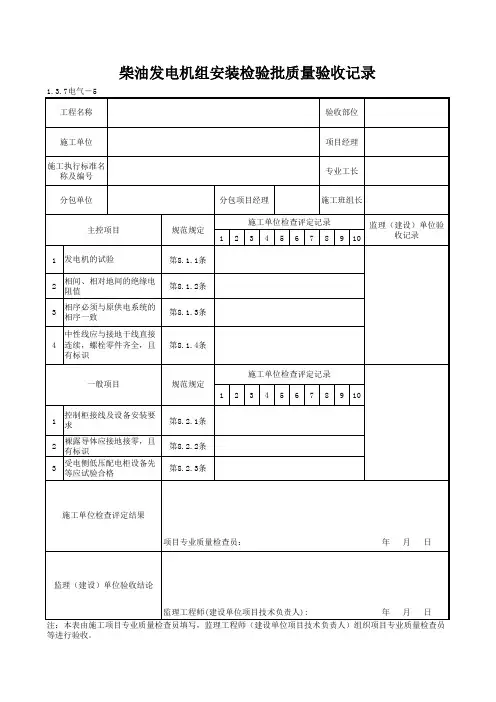

柴油发电机组安装检验批质量验收记录
工程名称
施工单位
验收部位项目经理施工执行标准名
称及编号
分包单位主控项目一般项目发电机的试验
相间、相对地间的绝缘电阻值相序必须与原供电系统的
相序一致中性线应与接地干线直接
连续，螺栓零件齐全，且
有标识施工单位检查评定结果
监理（建设）单位验收结论
员等进行验收。

控制柜接线及设备安装要求裸露导体应接地接零，且有标识受电侧低压配电柜设备先等应试验合格
监理工程师(建设单位项目技术负责人):项目专业质量检查员：分包项目经理规范规定规范规定
施工单位检查评定记录
施工单位检查评定记录
专业工长监理（建设）单位验
收记录施工班组长。

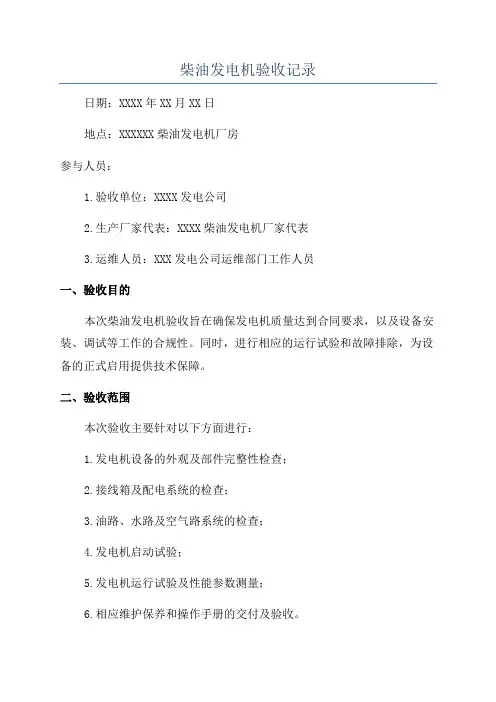

柴油发电机验收记录日期：XXXX年XX月XX日地点：XXXXXX柴油发电机厂房参与人员：1.验收单位：XXXX发电公司2.生产厂家代表：XXXX柴油发电机厂家代表3.运维人员：XXX发电公司运维部门工作人员一、验收目的本次柴油发电机验收旨在确保发电机质量达到合同要求，以及设备安装、调试等工作的合规性。

同时，进行相应的运行试验和故障排除，为设备的正式启用提供技术保障。

二、验收范围本次验收主要针对以下方面进行：1.发电机设备的外观及部件完整性检查；2.接线箱及配电系统的检查；3.油路、水路及空气路系统的检查；4.发电机启动试验；5.发电机运行试验及性能参数测量；6.相应维护保养和操作手册的交付及验收。

三、验收过程与结果1.发电机设备的外观及部件完整性检查发电机外观无明显损伤，涂层平整，标识清晰，局部部件无明显变形或破损。

2.接线箱及配电系统的检查接线箱及配电系统符合设计规范，接线端子固定可靠，接线整齐，标识清晰可辨。

3.油路、水路及空气路系统的检查油路、水路及空气路系统连接件无松动，无泄漏情况，管道、阀门完好且密封。

4.发电机启动试验发电机启动时使用正常，启动时间短且启动顺利，无异常噪音及振动。

5.发电机运行试验及性能参数测量运行试验期间，发电机运行稳定，负载能力满足要求，平衡性良好。

性能参数测量结果如下：-额定功率：XXXkW-额定电压：XXXV-频率：XXXHz-燃油消耗：XXXL/h-噪音：XXXdB(A)6.相应维护保养和操作手册的交付及验收生产厂家代表将发电机维护保养和操作手册交付验收单位，验收单位工作人员对其进行了充分查验，并确认其完整性和准确性。

四、验收结论通过对柴油发电机的验收，发现设备外观完好，各功能系统均正常运行，性能参数符合合同要求，并已提供完整的维护保养和操作手册。

因此，经过全面检查和试验，判断此台柴油发电机符合验收标准，具备正式启用条件。

五、存在问题及建议在验收过程中，未发现明显的问题和缺陷。

SG－A073
四川省建设厅制
SG—A073填写说明
一、本表适用于电压等级为10KV及以下柴油发电机组安装工程的施工质量检查与验收。

二、该分项工程的检验批可按发电机的台套和系统来划分。

三、主控项目中：
1．发电机的试验必须符合本规范附录A的规定。

2．发电组至低压柜馈电线路的相间，相对的绝缘电阻应大于0.5MΩ，塑料绝缘电缆馈电线路直流耐压试验为2.4KV，时间15min，泄漏电流稳定，无击穿现象。

3．柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

4．发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。

四、一般项目中：
1．发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。

开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重心按制造厂要求试验标定。

2．发电机本体和机械部分可接近裸露，导体应接地（PE）或接零（PEN）可靠，且有标识。

3．受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。
