台达B变频器常用参数设定对照表

台达变频器说明书参数表1.输入参数：-输入电压范围：台达变频器的输入电压范围一般为220V或380V，这是根据不同型号和应用领域而定的，用户可以根据实际需要选择合适的电压范围。

-输入频率范围：输入频率范围通常为45Hz至65Hz，也可以根据用户的要求进行定制。

2.输出参数：-输出电压范围：台达变频器的输出电压范围也有多种选择，常见的有0V至220V和0V至380V等，用户可以根据具体应用场景选择适合的输出电压范围。

-输出频率范围：输出频率范围与输入频率范围相对应，通常为0Hz 至400Hz，也可以根据用户的需要进行调整。

3.额定参数：-额定功率：额定功率是指台达变频器在正常工作状态下所能承受的最大功率值，一般以千瓦为单位。

不同型号的台达变频器具有不同的额定功率，用户应根据实际负载情况选择合适的额定功率。

-额定电流：额定电流是指变频器在额定工作状态下所能承受的最大电流值，通常以安培为单位。

用户应根据实际负载情况选择合适的额定电流。

4.控制参数：-控制方式：台达变频器支持多种控制方式，常见的有开环控制和闭环控制。

开环控制是指变频器将输入信号转换成变频器输出的方式，闭环控制是指变频器根据反馈信号对输出进行修正的方式。

-控制精度：控制精度是指变频器输出与输入之间的精确度，它通常采用百分比或小数表示。

控制精度越高，变频器输出与输入之间的误差就越小。

5.保护参数：-过载保护：过载保护是指变频器在负载过大时自动断开电源，避免设备损坏和安全事故发生的功能。

台达变频器通常具有过载保护功能，用户可以根据需要进行设置。

-过热保护：过热保护是指变频器在工作过程中温度过高时自动降低输出功率或停机的功能。

台达变频器通常具有过热保护功能，有效保护设备的正常运行。

6.其他参数：- 外部接口：台达变频器通常具有多个外部接口，用于与其他设备进行数据交互和控制。

常见的外部接口包括 RS485、RS232 和 Modbus等，用户可以根据需要选择合适的接口类型。

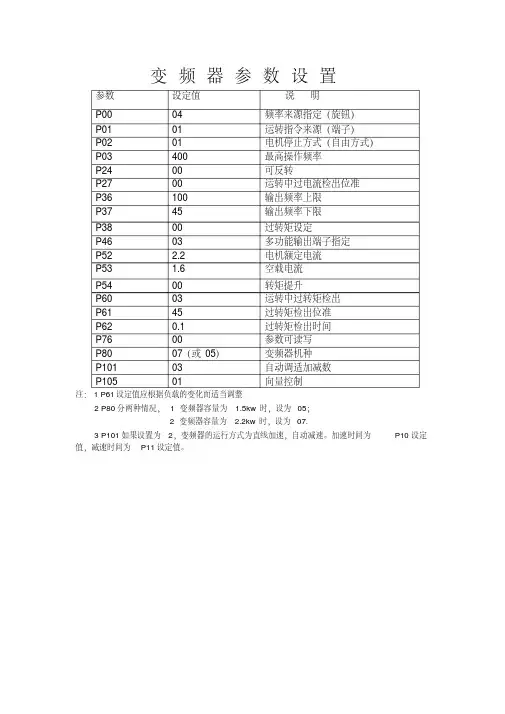

变频器参数设置
参数设定值说明
P00 04 频率来源指定（旋钮）
P01 01 运转指令来源（端子）
P02 01 电机停止方式（自由方式）
P03 400 最高操作频率
P24 00 可反转
P27 00 运转中过电流检出位准
P36 100 输出频率上限
P37 45 输出频率下限
P38 00 过转矩设定
P46 03 多功能输出端子指定
P52 2.2 电机额定电流
P53 1.6 空载电流
P54 00 转矩提升
P60 03 运转中过转矩检出
P61 45 过转矩检出位准
P62 0.1 过转矩检出时间
P76 00 参数可读写
P80 07（或05）变频器机种
P101 03 自动调适加减数
P105 01 向量控制
注：1 P61设定值应根据负载的变化而适当调整
2 P80分两种情况， 1 变频器容量为 1.5kw时，设为05；
2 变频器容量为 2.2kw时，设为07.
3 P101如果设置为2，变频器的运行方式为直线加速，自动减速。

加速时间为P10设定值，减速时间为P11设定值。

必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：最小频率对应ACI输入电流值最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。
