工厂供电试题库第一章

工厂供电题库一．填空题1、工厂供电的基本要求：、、、。

答案：安全、可靠、优质、经济。

解析：工厂供电的要求是安全、可靠、优质、经济难易程度：易知识点：工厂供电的要求2、发电厂按其所利用的能源不同，主要分为、火力发电、和核能发电。

答案：水力发电解析：发电厂又称发电站，是将自然界的各种一次能源转换为电能的工厂, 主要分为水力发电厂、火力发电厂、和核能发电厂和风力发电厂、地热发电厂难易程度：易知识点：发电厂和电力系统简介3、电力系统的中性点运行方式：、、。

答案：中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统解析：在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：电源中性点不接地；中性点经阻抗接地；中性点直接接地。

前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。

后一种中性点直接接地系统，称为大接地电流系统，亦称为中性点有效接地系统。

难易程度：中等知识点：电力系统的中性点运行方式4、低压配电系统的接地型式有：、和。

答案： TN系统、TT系统和IT系统解析：低压配电系统按接地型式，分为TN系统、TT系统和IT系统。

TN系统的中性点直接接地，所有设备的外露可导电部分均接公共的保护线（PE线）或公共的保护中性线（PEN线）；TT系统的中性点直接接地，而其中设备的外露可导电部分均各自经PE线单独接地。

适用于安全要求及对抗干扰要求较高的场所。

IT系统的中性点不接地，或经高阻抗（约1000Ω）接地。

该系统没有N线，不适用于接额定电压为系统相电压的单相设备，只能接额定电压为系统线电压的单相设备和三相设备。

该系统中所有设备的外露可导电部分均经各自的PE线单独接地。

难易程度：中等知识点：低压配电系统的接地型式5、工厂自备电源有；。

答案：柴油发电机组自备电源；交流不停电电源（UPS）解析：工厂的自备电源有柴油发电机组自备电源；交流不停电电源（UPS）。

工厂供电课程阶段练习一（第一章——第二章）一填空题→电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

→变电所的功能是接受电能、变换电能和分配电能。

配电所的功能是接受电能和分配电能。

换流站的功能是用于交流电流和直流电能的相互转换。

→高压配电所集中接收6~10KV电压，再分配到附近各变电所和高压用电设备。

一般负荷分散、厂区大的大型企业需设置高压配电所。

→对供配电的基本要求是安全、可靠、优质、经济。

→如图所示，发电机G的额定电压为10.5KV，变压器1T的额定电压为10.5 /38.5KV，变压器2T的额定电压为35 / 10.5KV，变压器3T的额定电压为10 /0.4KV 。

→电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。

→中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。

→我国3~63KV系统，一般采用中性点不接地运行方式；当3~10KV系统接地电流大于30A，20~63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。

→当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。

→电能的质量指标为电压、频率和可靠性。

→电压偏离是电压偏移额定电压的幅度。

→电压波动是指电压的急剧变化。

→周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。

→我国将电力负荷按其对供电可靠性的要求划分为三类。

→一级负荷应由两个独立电源供电。

→二级负荷应由两回线路供电。

→按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。

→反复短时工作制负荷可用负荷持续率来表示。

→负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。

4、低压配电系统的接地型式有：TN系统、TT系统和IT系统。

5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）。

6、衡量电能质量的基本参数：频率、电压。

7、电压偏差：电气设备的端电压与额定电压之差。

8、工厂电力负荷按照对可靠性的要求分为一级负荷、二级负荷、三级负荷。

9、工厂用电设备的工作制分为连续运行工作制，短时工作制，断续周期工作制10、负荷曲线：用电设备功率随时间变化关系的图形。

11、计算负荷P30：全年负荷最大的工作班内，消耗电能最大的半小时的平均功率。

12、尖峰电流是指持续时间1-2S的短时最大负荷电流。

13、发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

14、短路是指不同电位的导电部分包括导电部分对地之间的低阻抗短接。

15、短路的形式有三相短路、两相短路、单相短路和两相接地短路。

16、无限大容量电力系统：是馈电母线电压保持恒定，没有内部阻抗，容量无限大的系统，或容量为用电设备容量50倍以上系统。

17、工厂供电中，短路计算方法一般采用：欧姆法、标幺制法。

18、次暂态电流：即短路后第一个周期的短路电流的周期分量19、电力线路及设备发生短路后产生危害效应有：电动效应、热效应。

20、变电所担负着从电力系统受电，经过变压，然后配电的任务。

21、配电所担负着从电力系统受电，然后配电的任务。

22、电弧是电气设备运行中因分断电路空气电离发生弧光的一种物理现象。

23、电弧的主要影响：延长了电路的开断时间；电弧高温烧坏开关的触头。

24、变配电所中承担输送和分配电能任务的电路称为一次电路：（主电路、主接线、主回路）。

25、变配电所一次电路中所有的设备称为一次设备或一次元件。

26、一次设备分类：变换设备、控制设备、保护设备、补偿设备、成套设备。

27、高压熔断器是电路电流超过规定值并经一定时间，使其熔体熔化而分断电流、断开电路的保护电器28、高压隔离开关（QS）：隔离高压电源、保证设备和线路的安全检修没有灭弧装置，不能接通和切断负荷电流。

工厂供电复习资料第1章引论（1-48）1.1电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。

（对）2.电力系统由发、变、输、配、用五部分组成。

（对）3.变电，包括升压变电、降压变电。

（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。

（对）5.电网由电力线路、变配所组成。

（对）6.电力线路按其架设方法可分为架空线路和电缆线路。

（对）7.变配所是配电所的别称。

（错）8.配电所是改变电压的地方。

（错）9.变电所是分配电能的地方。

（错）10.电能最大的用户是同步电动机。

（错）1.2电力系统额定电压（11-20）11电能的质量指标有：a、电压B.频率C.电流D.功率【答案：a，b】12电网额定电压是指线路的额定电压。

（是）13负载的额定电压与线路的额定电压不同。

（错误）14发电机的额定电压高于线路的额定电压（）a．1%b．3%c．5%d．10%[答：C]15变压器原边接线路时额定电压与线路额定电压不同。

（错）16变压器原边接发电机时额定电压与发电机的不同。

（错）17变压器副边接负载时额定电压比负载的高出a、 1%b.3%c.5%d.10%【答案：c】18.变压器二次侧与线路连接时，额定电压高于线路电压a．1%b．3%c．5%d．10%[答：D]19线路的额定电压是指线路首端、末端的平均电压。

（对）20.同一电压线的电压允许偏差一般为±10%。

（错）1.3电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。

（对）22中点接地系统的可靠性较好。

（错）23中点不接地系统的经济性较差。

（对）24中性点不接地系统包括中性点不接地系统和中性点阻抗接地系统。

（对）25小电流接地方式包括中性点不接地。

（错）26大电流接地方式包括中点接地一种。

（对）27中性点不接地系统发生单相接地时，两个完整相的端部电位上升到线路电压水平。

（右）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。

第一章一、填空题1、工厂供电的基本要求：、、、。

2、发电厂按其所利用的能源不同，主要分为、和发电。

3、电力系统的中性点运行方式：、、。

4、低压配电系统的接地型式有、和。

5、工厂自备电源有；。

6、衡量电能质量的基本参数：、7、电压偏差：电气设备的与之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

（）2、电网（线路）的额定电压是始端与末端电压的算术平均值。

（）四、综合题1、电压调整的措施2、电压波动的抑制措施：3、中性线(N线)的功能：4、保护线(PE线)的功能：5、保护中性线(PEN线)的功能：五、复习思考题1、工厂供电对工业生产有何重要意义，对工厂供电有哪些基本要求2、工厂供电系统包括哪些系统，变电所和配电所的任务有什么不同，什么情况下可采用高压深入负荷中心的直配方式第二章一、 填空题1、工厂电力负荷的分 、 、 。

第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N线）的三大功能是、、。

答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。

答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。

答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。

答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。

答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。

答案：线路电压?5%~?10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。

答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。

（）答案：?2、变电所与配电所的区别是变电所多了变换电压的功能。

（）答案：?3、中性点接地是保护接地。

（）答案：?4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。

（）答案：?三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。

A）TN-C B）TN-S C）TT D）IT答案：A2、当不接地系统发生单相接地短路时，其相电压会升高倍。

第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N线）的三大功能是、、。

答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。

答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。

答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。

答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。

答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。

答案：线路电压±5%~±10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。

答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。

（）答案：√2、变电所与配电所的区别是变电所多了变换电压的功能。

（）答案：√3、中性点接地是保护接地。

（）答案：⨯4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。

（）答案：⨯三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。

工厂供电题库和答案_分章节第一章绪论一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。

2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。

3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。

4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。

5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（ C ）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（ B ）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

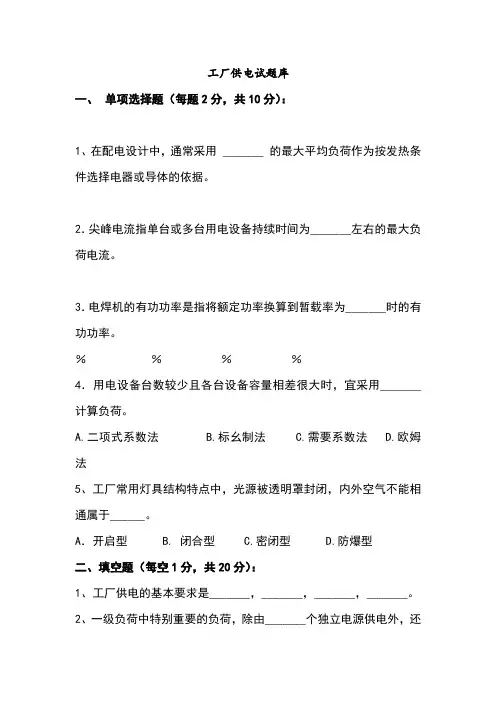

工厂供电试题库一、单项选择题（每题2分，共10分）:1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。

A.20min B。

30min C。

60min D.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A。

1s B.5s C。

15s D。

30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率.A.15%B.25％C。

50％ D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷.A.二项式系数法B。

标幺制法C。

需要系数法 D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______.A．开启型B。

闭合型 C.密闭型D。

防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______,_______,_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入.3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装置所有接闪器都必须经过_______与________相连。

7、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所.9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系,通常是通过_______和_______完成的。

三、名词解释（每题6分,共30分)：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

工厂供电试题库一、单项选择题（每题2分，共10分）：1、在配电设计中，通常采用 _______ 的最大平均负荷作为按发热条件选择电器或导体的依据。

2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。

％％％％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。

A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装置所有接闪器都必须经过_______与________相连。

7、继电保护装置的基本要求是：______、 _______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。

三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
