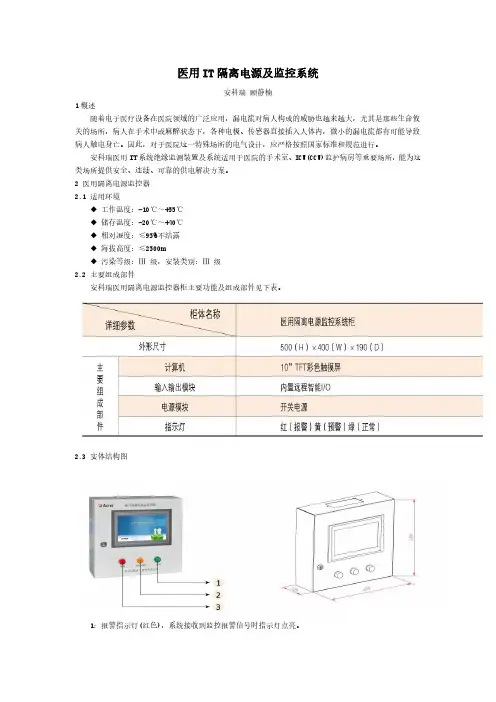

医用IT隔离电源及监控系统安科瑞顾静楠1概述随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。
安科瑞医用IT系统绝缘监测装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2医用隔离电源监控器2.1适用环境◆工作温度：-10℃～+55℃◆储存温度：-20℃～+70℃◆相对湿度：≤95%不结露◆海拔高度：≤2500m◆污染等级：Ⅲ级，安装类别：Ⅲ级2.2主要组成部件安科瑞医用隔离电源监控器柜主要功能及组成部件见下表。
2.3实体结构图1：报警指示灯(红色)，系统接收到监控报警信号时指示灯点亮。
2：通讯故障指示灯(黄色)，系统通讯异常时指示灯亮。
3：运行指示灯(绿色)，系统正常运行时指示灯点亮。
2.4软件界面医用隔离电源监控器柜可对安装于各ICU病房、重症监护室的IT系统的运行状态进行集中的、实时的监测与显示，监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等;系统具有一次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域;医用隔离电源监控器柜的显示屏为触摸显示方式。
系统可单独调用某个IT供电系统的监测画面，并可通过手动选择该IT供电系统查询其变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等功能;医用隔离电源监控器柜具有报警显示与记录功，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音(报警声音也可屏蔽)，方便运维人员分析系统运行的历史情况，及时排除故障。
3医疗场所的供电解决方案3.1ICU、CCU病房配电解决方案(以GGF-I8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案二带绝缘故障定位功能方案配置表3.2手术室配电解决方案(以GGF-O8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案配置表3.3医用隔离电源柜医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设绝缘监测装置来监测系统的绝缘状况，各输出回路采用了具有短路保护功能的断路器;TN-S系统输出回路则采用了具有漏电保护功能的断路器。
医疗IT系统在医院电气设计中的应用摘?要许多国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室、重症监护室、心脏监护室等的配电系统作了特殊的规定。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC 标准称之为“医疗IT系统”或“隔离电源系统”）供电。
文章阐述了IT系统设置的必要性，国内外规范的相关要求及IT系统的基本配置等问题。
关键词IT系统?基本配置?绝缘监测?过负荷检测一、医疗领域选用IT系统（中性点不接地配电系统）的必要性（一）IT系统因降低了触电电压和电网对地漏电流（有效控制对心脏的直接漏电），故人身触电危险被降到最小程度众所周知，当用电设备对人体心脏直接漏电达到10μА时，会导致患者触电身亡，医学上称之为“微电击”。
而在一般民用建筑中常规选用的RCD、ELCB等对地漏电断路器，其动作响应值均为30mA，远远不能满足医疗领域的要求。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC标准称之为“医疗IT系统”或“隔离电源系统”）供电。
通过单相0.5KV A～10KV A的隔离变压器为这些场所供电，可以防止其他供电回路中的漏电流通过接地线窜入手术室、ICU、CCU等2类医疗场所的医疗电器设备上，从而避免因此对患者安全所构成的威胁。
其次，一旦隔离电源系统中所接的负载（如各种医疗电器设备、配电元器件、配电线路等）出现对地绝缘故障，因为电源端无接地线，故漏电流对地不能构成回路，对地只能产生一个微弱的容性漏电流，从而最大限度保护了患者免遭漏电的伤害。
（二）IT系统一旦出现第一个对地漏电故障，不会导致系统断路器或熔断器动作，因而保证了电源供电的可靠性在医疗领域，某些场所对供电持续性要求很高，故设计成两路（甚至三路）电源（TN-S供电系统）自动切换，以保证这些特殊场所的供电连续性。
但如果在负载端出现相对地绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级断路器或熔断器因过电流动作，最终导致供电中断。
浅谈医用隔离电源在ICU病房中的应用管德赛【摘要】针对医用电力系统有很高的要求和使用特点,论述了医疗场所的划分标准以及供电要求;详细介绍了医用隔离电源系统的组成及应用的必要性,并结合江苏省苏北人民医院ICU病房工程实例阐述医用隔离电源系统的作用.【期刊名称】《现代医院》【年(卷),期】2015(015)011【总页数】2页(P135-136)【关键词】医用隔离电源;2类医疗场所;绝缘监察【作者】管德赛【作者单位】江苏省苏北人民医院江苏扬州 225001【正文语种】中文0 引言随着医疗技术的快速发展，现代医疗越来越依赖于各种医疗电气设备。
人们对医院ICU、CCU、手术室等特殊医疗场所的环境要求越来越高，过去的一些建筑设计已不能满足人们对人身安全保障的要求。
尤其是ICU 病房中大量医疗救护设备触及危重患者的身体，如发生设备漏电故障，很容易发生电气事故，导致患者和医护人员发生触电伤害，甚至威胁到患者的生命。
根据有关研究证明，只要有10 μA 的电流直接流过病人心脏，就会造成人体触电死亡，医学上称之为“微电击”［1］。
因此，如何保护医院的病人以及医护人员不受漏电事故的伤害显得非常重要，国内外建筑电气设计专家和医生们对此非常关注。
目前，国内外都对特殊的医疗场所，如ICU、CCU、手术室等场所规定了医疗设备电源必须使用医用隔离电源系统，以保证病人及医护人员的安全。
1 医疗场所的类别及级别划分医疗场所根据设备和患者之间的接触形式以及医疗场所的具体用途，根据《建筑物电气装置第7 -710 部分:特殊装置或场所的要求——医疗场所》GB16895.24 -2005 国家标准，可以将其划分为0、1、2 类场所［2］。
0 类场所是指医疗电气设备不与人体直接接触的场所，例如门诊室、推拿室、候诊室等场所。
1 类场所是指医疗电气设备与人体有接触但断电不会造成病人生命危险，且不影响对病人的诊断与治疗的场所，例如病房、X 光室等场所。
2类场所采用医疗IT系统安全原理探究[摘要] 为了探究医疗it系统保证医院2类场所供电安全的原理，本文通过分析2类场所特殊性，总结现有规定等对其供电系统的要求，结合供电系统的保护原理，对it系统的优点、不足和弥补措施进行了总结分析。
证明了医疗it系统各组成部分在医疗场所应用的必要性。
[关键词] 2类场所医疗it系统原理引言医院的电气设计有别于其他公共建筑，医院内的供电系统应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全，因此医疗场所内的电气设计具有其特殊性。
一、2类医疗场所的特殊性根据接触部件和患者之间的接触情况以及医疗场所的具体用途，国标gb 16895.24-2005将医疗场所分为0、1、2三类。
其中2类医疗场所是指将接触部件用于诸如心内诊疗术、手术室以及断电将危机生命的重要治疗的医疗场所，如手术室、icu、ccu等。
在正常情况下，人体对电击的自然反射可以避免或减少其造成的伤害。
因为人体皮肤电阻可以限制流过人体的电流量。
而且肌肉在受到电击时会收缩而使人体脱离电源。
然而，在医疗场所，特别是2类场所，存在以下特殊性：1.患者因本身或在药物作用下存在生理、智力缺陷，在受到电击等危险情况下无法及时反应和自我保护。
2.患者在手术或插入导管时会失去皮肤电阻的保护，阻抗由数千欧以上下降至几百欧。
iec标准规定，进行心脏手术的电气手术台正常泄漏电流不得超过10μa，发生一次绝缘故障的泄漏电流不得大于50μa，因胸腔手术等过程中，通过患者心脏的电流超过50μa的“微电击”就可导致患者发生心室纤维性颤动而死亡。
3.区别于0类和1类场所，在外科手术等过程中，医疗设备断电会给患者构成危害，甚至威胁生命，因此2类场所的某些医疗设备须要持续供电，以保证患者的安全。
由于以上特殊性，2类医疗场所，对电气安全性有更高的要求。
二、现有的相关规范、规定对供电系统的要求ice根据其发电机或变压器中性点接地状态及设备端的保护方式，将供电系统分为it、tt和tn三类。
IT配电监测系统2017.11安科瑞顾静楠一医用隔离电源及其监控系统1.概述 随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
另外有些医疗设备用于维持重症病人的生命，一旦设备停电，也会对病人的生命构成威胁。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范要求，采用IT系统供电。
安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2.医用隔离电源监控系统 医用隔离电源监控系统用于集中监控医疗大楼内所有医疗２类场所医疗IT系统的运行状况。
这种集中监控系统可以设置在医院电气运行和维护人员的值班室内，也可以集成在其它电力监控系统中，由专业的电气人员进行监控，一旦某套IT系统出现故障，电气维护人员也能在第一时间内做出判断，并根据现场情况进行处理。
2.1系统拓扑图2.2软件功能 安科瑞医用隔离电源监控系统是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为医院2类场所隔离电源系统的集中监控提供了强大的系统集成工具。
软件的主要功能如下：■一次图和现场分布显示 系统具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查；■实时数据采集与显示 利用安装于各隔离电源系统中绝缘监测仪表和绝缘故障定位仪表，采集各隔离电源系统的参数。
采集到的数据实时显示在监控系统界面，这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；■故障报警 将各医用隔离电源系统出现的各类故障，如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。
关于银川市第一人民医院手术室、ICU为何不使用空开漏电保护的说明一、手术室、ICU的用场场所定义分类在《民用建筑电气设计规范》JGJ16-2008中12.8.2医疗场所应按使用接触部件所接触的部位及场所分为0、1、2三类，各类应符合下列规定：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接触躯体外部及除2类场所规定外的接触部件侵入躯体的任何部分；2类场所应为将接触部件用于诸如心内诊疗术、手术室以及断电将危及生命的重要治疗的医疗场所。
二、手术室、ICU为何不能使用空开漏电保护在《民用建筑电气设计规范》JGJ16-2008中12.8.4医疗场所采用TN系统供电时，应符合下列规定：1、TN—C系统严禁用于医疗场所的供电系统。
2、在1类医疗场所中额定电流不大于32A的终端回路，应采用最大剩余动作电流为30mA的剩余电流动作保护器作为附加防护。
3、在2类医疗场所，当采用额定剩余动作电流不超过30mA的剩余电流动作保护器作为自动切断电源的措施时，应只用于下列回路：1)手术台驱动机构的供电回路；2)移动式X光机的回路；3)额定功率大于5kVA的大型设备的回路；4)非用于维持生命的电气设备回路。
规范中上述第3条已经明确手术室、ICU做为维持生命的重要场所，不能采用普通漏电保护开关，原因是不能因为漏电就跳闸从而危急病人的生命安全。
三、目前医院竣工手术室、ICU使用的漏电保护方案在《民用建筑电气设计规范》JGJ16-2008中14.7.6.3中规定“在电源突然中断后，有招致重大医疗危险的场所，应采用电力系统不接地（IT系统）的供电方式”；14.2.8中规定“IT系统必须装设绝缘监视及接地故障报警系统或显示装置”。
以及我国2002年11月26日发布、12月1日开始实施的《医院洁净手术部建筑技术规范》GB50333-2002 8.3.1.3中规定“洁净手术部用电应从本建筑物配电中心专配供给。
根据使用场所的要求，主要选用TN-S系统和IT系统两种形式”；8.3.2.3中规定“洁净手术室内的电源宜设备漏电检测报警装置”；8.3.4.2中规定“心脏外科手术室必须设置有隔离变压器的功能性接地系统”等相关规定。
医疗场所漏电保护与接地设计【摘要】在医疗场所内，对供电的可靠性和安全性要求要比一般场所高，中性点通过阻抗接地系统（即，IT系统）可以实现高可靠性和安全性的配电系统。
本文介绍了医疗IT系统的概念、使用及其特征，分析了医疗电气场所中IT系统的漏电保护，总结了医疗场所IT系统的接地方式，旨在为同行提供参考。
【关键词】电气安全；医疗IT系统；漏电保护；接地设计引言随着科学技术的飞速发展，现代医疗越来越多采用电气和电子设备来帮助诊冶患者。
如何保证医疗电气设备的可靠运行，如何保护医院的病人以及医护人员不受漏电事故的伤害已经变得非常重要，已经受到了国内外专家和医生们的普遍关注。
许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室﹑重症监护室﹑心脏监护室等处的医用配电系统做出了特殊规定，其目的就是保证为该场所内的医疗电气设备提供一个安全可靠的电源，以确保医生和病人的安全。
1医疗IT系统IT系统（中性点通过阻抗接地系统）的电源变压器中性点不接地（或通过高阻抗接地），而用户端的电气设备金属外壳采用保护接地，所以IT系统又称为中性点通过阻抗接地系统。
其供电的可靠性高、安全性好。
一般用于不允许停电的场所或者是要求严格地连续供电的地方，例如电力炼钢、医院的手术室或者地下矿井等。
运用IT系统方式供电，即电源中性点不接地，一旦电气设备漏电，其对地漏电流仅为很小的电容电流，不会破坏电源电压的平衡，因此比中性点接地的系统更加安全。
医用IT系统也称为亦称医用隔离电源系统，根据国际电工协会（IEC）有关规定，医用IT系统需要包括绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备，因此许多国际与国家标准认定，使用医用IT系统是医疗场所供电安全可靠的关键。
因此，这对电气安全设计也提出了特殊的要求，尤其是那些生命攸关的场所，如外科手术室、重症监护室等地均需安装医用IT 系统，其目的就是为了保证对该场所内的医疗电气装置提供一个安全可靠的电源，以确保病人的安全。
医疗IT配电系统的绝缘检测及其应用刘静安科瑞电气股份有限公司上海嘉定201801摘要本文主要介绍了在医疗IT系统领域中，对比IEC标准和以美国为代表的NSPF标准的不同之处，进一步理解应用与医疗IT系统的不同的漏电保护技术关键词漏电绝缘监视 IEC标准 NSPF 标准医疗IT系统医疗2类场所是医院内重要场所，通常指手术室、重症监护室或心脏监护室等，对病人而言是生命攸关的场所，也是充满医疗器械和医疗电气设备的场所，此类场所的漏电保护和普通建筑物相比有特殊的要求，即通过局部IT 系统供电。
为了更好地理解应用于医疗IT 系统的不同的漏电保护技术，首先对现行相关的不同国际标准作一介绍。
1 不同国家医疗IT系统的不同标准在医疗2类场所采用医疗IT 系统的主要国家及其国家标准如下：美国NFPA 99 瑞士MED 4818英国BS7671-SGN7.10 (2003) 匈牙利MSZ2040德国DIN VDE 710 比利时TN013法国NF C15-211 巴西NBR13.543荷兰NEN 3134 智利N.SEG 4EP79意大利TC 10 加拿大CSAZ31.1奥地利OVE-EN7 日本JIS T 1022挪威NVE-1991-FEB 澳大利亚AS3003芬兰SFS 4372 中国GB 16895.24 - 2005西班牙UNE20-615-80 国际电工委员会（IEC) IEC60364-7-710爱尔兰TC 10纵观上述各国的规范，主要可以划分为两大标准，即以IEC60364-7-710为代表的、监视IT系统对地绝缘阻值的标准，主要参与国家大部分为欧盟国家，如英国、法国、德国、芬兰、意大利、瑞士、匈牙利、爱尔兰等，欧盟以外的国家如中国和巴西等。
另外一类标准以美国的NEPA99为代表，监视IT 系统对地容性漏电流和阻性漏电流的总和，主要追随的国家有加拿大、日本、澳大利亚、荷兰、挪威、智利和许多中美洲国家。

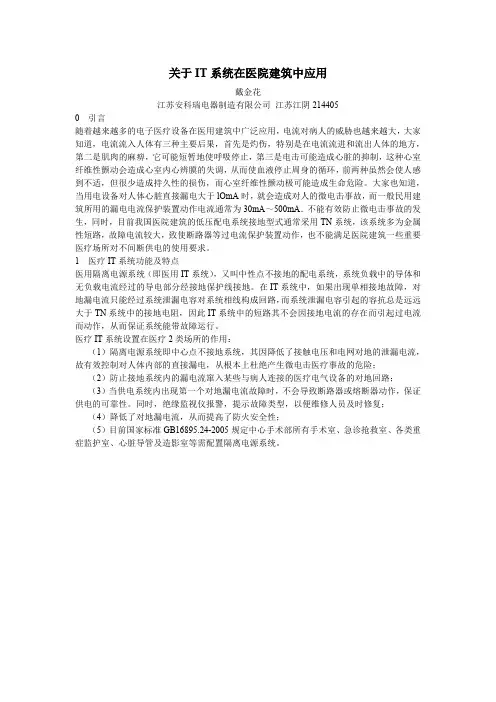

关于IT系统在医院建筑中应用戴金花江苏安科瑞电器制造有限公司江苏江阴2144050引言随着越来越多的电子医疗设备在医用建筑中广泛应用，电流对病人的威胁也越来越大，大家知道，电流流入人体有三种主要后果，首先是灼伤，特别是在电流流进和流出人体的地方，第二是肌肉的麻痹，它可能短暂地使呼吸停止，第三是电击可能造成心脏的抑制，这种心室纤维性颤动会造成心室内心辨膜的失调，从而使血液停止周身的循环，前两种虽然会使人感到不适，但很少造成持久性的损伤，而心室纤维性颤动极可能造成生命危险。
大家也知道，当用电设备对人体心脏直接漏电大于lOmA时，就会造成对人的微电击事故，而一般民用建筑所用的漏电电流保护装置动作电流通常为30mA～500mA．不能有效防止微电击事故的发生，同时，目前我国医院建筑的低压配电系统接地型式通常采用TN系统，该系统多为金属性短路，故障电流较大，致使断路器等过电流保护装置动作，也不能满足医院建筑一些重要医疗场所对不间断供电的使用要求。
1医疗IT系统功能及特点医用隔离电源系统（即医用IT系统），又叫中性点不接地的配电系统，系统负载中的导体和无负载电流经过的导电部分经接地保护线接地。
在IT系统中，如果出现单相接地故障，对地漏电流只能经过系统泄漏电容对系统相线构成回路，而系统泄漏电容引起的容抗总是远远大于TN系统中的接地电阻，因此IT系统中的短路其不会因接地电流的存在而引起过电流而动作，从而保证系统能带故障运行。
医疗IT系统设置在医疗2类场所的作用：（1）隔离电源系统即中心点不接地系统，其因降低了接触电压和电网对地的泄漏电流，故有效控制对人体内部的直接漏电，从根本上杜绝产生微电击医疗事故的危险；（2）防止接地系统内的漏电流窜入某些与病人连接的医疗电气设备的对地回路；（3）当供电系统内出现第一个对地漏电流故障时，不会导致断路器或熔断器动作，保证供电的可靠性。
同时，绝缘监视仪报警，提示故障类型，以便维修人员及时修复；（4）降低了对地漏电流，从而提高了防火安全性；（5）目前国家标准GB16895.24-2005规定中心手术部所有手术室、急诊抢救室、各类重症监护室、心脏导管及造影室等需配置隔离电源系统。
浅谈IT系统在医院几个重要场所的应用及接地和等电位联结顾家刚（建筑一所）摘要：随着我国国民经济的发展，经济综合实力的增强，人民生活水平的提高，我国的医院也日趋现代化，各种医疗电气设备和医用电子仪器大量应用于医院的临床诊断和治疗，这些场所的接地问题也引起了设计人员的重视。
本文简单介绍了医院内几个特殊场所，如手术室、大型医疗设备机房、U.普通病房的接地和等电位联结，医用IT系统在医院中的应用以及在设计过程中应该注意的问题。
关键词：接地等电位联结医疗电气设备医用IT系统1.概述按照国际电工委员会IEC标准，医院内的医疗场所按照电气设备与人体接触的状况可分为以下几类场所：0类场所：在此场所内不使用有与人体接触的接触部件的医疗电气设备；如按摩房。
1类场所：在此场所内（不包括2类场所）使用有与人体表面接触或进入人体内的接触部件的医疗电气设备。
如：病房、产房、放射线诊断治疗室、血液透析室等。
2类场所：在此场所内使用做心脏手术的医疗电气设备（即接触部件进入心脏或接近心脏的医疗设备）或中断供电将导致生命危险的医疗电气设备。
如：麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、重症监护室、心脏监护室、血管造影检查室、早产儿监护室.《民用建筑电气设计规范》JGJ／T16－92（下称《民规》）之14．7．6条，对医疗电气设备接地进行了规定，如：医疗及诊断电气设备，应根据使用功能要求采用保护接地、功能性接地、等电位接地或不接地等形式，防止微电击的应用场所以及IT系统的应用场所等。
在医院的特殊环境里，漏电流对病人构成了潜在的危险，因此在那些生命攸关的场所，如外科手术室、重症监护室(ICU)、心脏监护室(CCU)等地均需安装医用IT系统(亦称医用隔离电源)，其目的就是为了保证对该场所内的医疗电器提供一个安全可靠的电源，以确保病人的安全。
而病房内有浴室或淋浴的卫生间，由于是在潮湿的环境内，在洗浴时人体皮肤完全湿透，人体阻抗大降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故，所以在病房内应该进行等电位联结，以避免此类事故的发生。
浅谈医用IT隔离电源系统在医疗场所的应用及设计手术台后的守护者IT隔离电源系统摘要:结合某工程设计实例对IT系统特点、构成及医疗IT系统相关规范要求进行了详细阐述，并提供了医疗IT系统的工程设计经验，旨在推动医疗IT系统的发展。
关键词:医疗IT系统，隔离变压器，绝缘监测，电击随着电子工业与医疗技术的发展，越来越多的医疗电气设备介入到患者诊断、治疗过程中，而供配电系统的型式选择与低压电气设备可靠运行以及医护人员和患者人身安全密切相关，因此必须根据医疗场所实际情况合理选择供配电系统型式。
1 概述当人遭受工频交流电击时可能受到不同程度的伤害，例如灼伤、肌肉麻痹、停止呼吸、心室纤维性颤动等。
根据GB/T 13870.1—2008电流通过人体的效应一部分:通用部分表11及图20可知接地故障电流持续时间0.1S且不大于50mA，接地故障电流路径是一手到双脚，此时流经人体的接地故障电流使人产生不自主肌肉收缩，但通常没有有害的电生理学效应;当故障路径是胸膛至左手时，若使故障电流不对人产生伤害，要求故障电流不大于33mA。
因此故障电流路径不一样，若使故障电流不对人造成伤害，要求故障电流限值也不同。
此外，如果漏电断路器保护动作时间大于0.1S，即故障电流持续时间大于0.1S，要求故障电流限值更小才能保证不对人产生伤害。
电击对人造成严重伤害的是微电击。
当故障电流路径不经过人体皮肤阻抗而流进心脏组织内部的电流所引起的人体电流效应就是微电击。
例如手术时体外医用电子器件直接接触人体内部组织、器官。
10μA～50μA 或者50mV(距离心脏越近阈值越低)的微电击即可引发致命的心室颤动。
通常情况下，医疗电气设备220V电源就近引自插座或配电箱预留回路，这些回路漏电断路器的额定剩余电流一般为30mA，无法满足此情况下的电击安全防护要求。
2 IT 系统简介2.1 IT 系统定义GB 14050—2008系统接地的型式及安全技术要求对IT系统的定义是:电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。
浅谈医疗IT 系统及绝缘监测产品的应用1、IT 配电系统在2类医疗场所的应用2类医疗场所对供电持续性和漏电流要求较高,IT 系统降低了系统对地的泄漏电流，人身触电的危险被降低到最小程度。
在IT 系统中安装了绝缘监测仪装置, 大大提高了事故预防能力, 系统一旦显现第一个绝缘故障, 可不能引发系统的停电,保证了供电的持续。
在医院的手术室和ICU 病房中，为了保证供电的靠得住性，采纳了双电源切换的供电方式，一旦该路电源停电，另外一路电源会专门快切换。
关于重要负荷，采纳IT 系统供电。
当发生绝缘故障时, 故障电流对地无法组成回路, 只会产生一个很小的容性漏电流, 同时电流可不能致使上一级断路器或熔断器动作, 保证了供电的持续性。
为了实时监测IT 系统对地的绝缘状况，系统内设置了绝缘监测装置，当系统绝缘下降到监测装置的报警值时，该监测装置会发出报警信息，提示系统显现绝缘故障，需尽快进行排除。
IT 系统配电示用意如图1所示。
设备等电位端子排AIM-M100隔离变压器QF图1 IT 配电系统示用意在本工程除采纳IT 系统供电外，还采取了以下几种方法, 确保IT 系统供电的平安性和靠得住性。
1）IT 系统中采纳的断路器均选择带短路爱惜，而不带过载爱惜断路器，避免因系统过载跳闸，阻碍供电的持续性。
2）为了有效避免不同用电设备外壳电位差而产生的电击事故，该系统采取进行了靠得住的等电位联接。
3）IT 系统插座和插座箱均有明显的标志，TN-S 系统插头不能插入。
4）为尽可能减小IT 系统对地的泄露电容引发的漏电流，隔离变压器的容量限制在8kVA 以下。
5）IT 系统的绝缘监测采纳医用的绝缘监视仪, 并知足国家标准对该类产品的要求。
绝缘监测仪只用于故障报警，不能动作于断路器。
2 手术室IT 供电及绝缘监测方案本次设计中手术室采纳了安科瑞公司的医疗IT 配电产品，其系统由隔离变压器、绝缘监测仪、仪用电源、外接报警显示仪和绝缘故障定位装置组成。
医用隔离电源系统IT配电系统在医院手术室的应用在医院的手术室中，对病人进行手术时，有时需要用电子医疗设备深切到病人的躯体内部，由于病人处于麻醉状态，在一般接地的导体之间流过细微电流会造成微电击发生。
如不采取相应方法，就有可能危及病人的平安，造成医疗事故的发生。
目前，我国大型综合医院配电系统接地形式多采纳TN系统，该系统接地故障多为金属性短路。
因故障电流较大，使断路器等过电流爱惜装置动作，造成停电。
显然TN系统不能知足医院中一些重要场所不中断供电的利用要求。
《民用建筑电气设计标准》14.7.6.3条明确规定：在电源突然中断后，重大医疗危险的场所，应采纳电力系统不接地（IT系统）的供电方式。
同时《医院干净手术部建筑技术标准》GB50333-2002中规定：2类医疗场所在维持患者生命，外科手术和其他位于患者周围的电气装置均应采纳医用IT系统。
如：抢救室（门诊手术室）、手术室、心脏监控医治室、导管介入室、血管照影检查室等。
一、医用绝缘监测产品的组成1.1 IT系统须由专用的AITR系列医用隔离变压器供电，国家标准对设备要求：（1）医用IT系统通常采纳单相变压器，其额定容量不该低于0.5kVA，且不超过10kVA。
（2）隔离变压器应尽可能靠近医疗场所，并采取方法避免人们无心的接触。
（3）隔离变压器二次侧的额定电压不该超过250V。
（4）当隔离变压器处于额定电压和额定频率下，空载运行时，流向外壳或大地的漏电流不该超过0.5mA。
（5）2类医疗场所，配电系统应设置过流爱惜。
隔离变压器的一次侧与二次侧禁止利用过载保护。
二次侧应设置双级断路器。
（6）2类医疗场所内，IT系统的每组插座回路，应独立设置过流爱惜，宜独立设置过载报警。
1.2 医疗智能绝缘监测仪应符合IEC61557-8并知足以下规定要求（1）医用绝缘监视仪交流内阻抗应至少为100KΩ。
（2）测量电压不该大于直流25V。
（3）即便故障情形下，其注入电流的峰值不该大于1mA。
浅谈医疗IT隔离电源供电系统随着电子医疗设备在医院的广泛应用，电流对病人构成的潜在威胁也远远大于以前，尤其是病人在手术中或麻醉状态下，各种电极、传感器直接插入病人体内，如有极其微弱的泄电流直接流过病人的心脏，就会导致病人触电身亡，在医学上称为微点击。
目前，我国大多数医院配电系统的接地形式采用TN系统。
该系统接地妨碍多为金属性短路。
因妨碍电流较大，使断路器等过电流掩护装置动作，造成停电。
显然TN系统不能满足医院中一些重要场所对不间断供电的实用要求。
故医院2类场所：如急诊抢救室，中心手术部的所有手术室；所有CU病房（包括ICU,CCU,NICU,PICU,SICU等）；心脏导管介入室和精力管造影室等，应当采用IT隔离电源供电。
１什么是IT隔离电源系统I表示电源侧没有工作接地，或经过高阻抗接地; T表示负载侧电气设备进行接地保护。
IT系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，医院的手术室、急救室和ICU室等二类场所必须采用IT系统。
运用IT方式供电系统，即电源中性点不接地，一旦设备漏电，单相对地漏电电流很小，不会破坏电源电压的平衡，所以比电源中性点接地的系统安全、可靠。
医用隔离电源，简单说就是隔离变压器和绝缘监视仪以及报警终端（还包括互感器和报警终端电源）三个放在一起。
供电原理很简单，说白了就是利用隔离变压器把TN供电变成不接地的IT供电，实际上一个隔离变压器就能实现应用的功能，但考虑到系统的长期稳定性，才会放上绝缘监测仪进行在线的实时检测整体的绝缘水平。
2 IT隔离电源基本组成医用IT隔离电源一般由绝缘监测仪、报警与显示装置、隔离变压器以及变压器负载组成。
3 手术室里哪些电器需要隔离电源供电手术室里很多重要设备应使用隔离电源供电，比如：麻醉设备、病人监护设备、呼吸器、透析设备、注射泵、输液泵、脉压机、心力记录器、心肺机、恒温培养箱、高频外科设备、心率电子脉冲调节器等。
IT系统在医疗场所的应用本文从IT接地系统的原理出发，通过对IT系统的介绍，提出IT系统在医院场所的应用的特点及原理，并通过对医疗场所中手术室的配电系统的设计，阐述IT系统在医院手术室等配电系统的应用方式。
标签：IT接地系统；医疗IT系统；手术室配电系统随着社会的发展与科学技术水平的提高，医疗电子设备得到了迅速的发展，越来越多的电子医疗设备被应用于医疗诊治过程中，医院的低压配电系统接地型式一般为TN系统，采用这种接地方式的2类医疗场所内的电子医疗设备对患者的威胁大，需采用局部医疗IT系统来解决这一问题。
1、IT系统1.1 IT系统接地型式及特点IT系统：电源端系统的所有带电部分应与地隔离，或系统某一点（一般为中性点）通过足够高的阻抗接地。
电气装置的外露可导电部分应被单独或集中地接地，或在满足电击安全防护的条件下集中接到系统的保护接地上。
IT系统的电源端不做系统接地，在发生第一次接地故障时由于不具备故障电流返回电源的通路，故障电流为两非故障相对地电容电流的相量和，故障电流值很小。
IT系统因其接地故障电流很小，故障电压很低，不致引发电击、火灾、爆炸等危险，供电连续性和安全性最高。
因此适用于不间断供电要求较高和对接地故障电压有严格限制的场所。
2、医疗IT系统2.1 医疗IT系统的特点对于2类场所的手术室以及中断供电将导致生命危险的场所内的医疗电气设备，国家规范及标准规定需采用1：1隔离变压器，其配电系统隔离变压器二次侧不接地，即采用IT系统接地方式供电。
IT系统供电方式对于2类场所的手术室以及中断供电将导致生命危险的场所内的医疗电气设备有如下特点：，1）系统单一接地故障电流小，无危险的故障电压在医院手术室的配电系统中，为了防止在外科手术过程中由于发生手术设备的接地故障而产生的接地故障电流对人体产生的微电击致死情况的发生，一般在手术室配电系统中必须限制故障电流。
采用1：1隔离变压器，二次回路导体不接地，并采用IT系统供电及局部等电位联结就能有效的限制接地故障电流。
