页岩气的成藏过程及特征页岩系统的地层组成：多为暗色泥页岩夹浅色泥质粉砂岩、粉砂质泥页岩的薄互层。
在页岩系统中，天然气的赋存状态多种多样。
除极少量的溶解状态天然气以外，大部分均以吸附状态赋存于岩石颗粒和有机质表面，或以游离状态赋存于孔隙和裂缝之中。
吸附状天然气与游离状天然气含量之间呈彼此消长关系，其中吸附状态天然气的含量变化于20 %～85 % 之间。
因此从赋存状态观察页岩气介于煤层吸附气（吸附气含量在85 % 以上）和常规圈闭气（吸附气含量通常忽略为零）之间（张金川等，2004）。
页岩气成藏体现出了非常复杂的多机理递变特点，除天然气在孔隙水、干酪根有机质以及液态烃类中的溶解作用机理以外，天然气从生烃初期时的吸附聚集到大量生烃时期的活塞式运聚，再到生烃高峰的置换式运聚，体现出了页岩气自身所构成的完整性天然气成藏机理序列。
一、页岩气的成藏过程页岩气成藏作用过程的发生使页岩中的天然气赋存相态本身也构成了从典型吸附到常规游离之间的序列过渡，因而页岩气成藏机理研究具有自身的独特意义，它至少将煤层气(典型吸附气成藏过程) 、根缘气(活塞式气水排驱过程) 和常规气(典型的置换式运聚过程) 的运移、聚集和成藏过程联结在一起。
由于页岩气在主体上表现为吸附状态与游离状态天然气之间的递变过渡，体现为成藏过程中的无运移或极短距离的有限运移，因此页岩气藏具有典型煤层气、典型根缘气和典型常规圈闭气成藏的多重机理意义，在表现特征上具有典型的过渡意义。
页岩气的成藏过程可以划分为三个成藏阶段。
1．第一阶段（页岩气成藏阶段）该阶段是天然气在页岩中的生成、吸附与溶解逃离（图1－6 ①），具有与煤层气成藏大致相同的机理过程。
在天然气的最初生成阶段，主要由生物作用所产生的天然气首先满足岩石中有机质和粘土矿物颗粒表面吸附的需要，当吸附气量与溶解的逃逸气量达到饱和时，富裕出来的天然气则以游离相或溶解相进行运移逃散，条件适宜时可为水溶气藏的形成提供丰富气源。
*本文受到中国石油天然气股份公司对外合作非常规天然气技术攻关项目(编号:06-03-01)的资助。
作者简介:黄玉珍,1962年生,高级工程师;1985年毕业于原江汉石油学院,主要从事油气勘探与开发对外合作工作,现任中国石油天然气股份有限公司对外合作经理部新项目处处长。
地址:(100007)北京市东城区东直门北大街9号。
电话:(010)59986775。

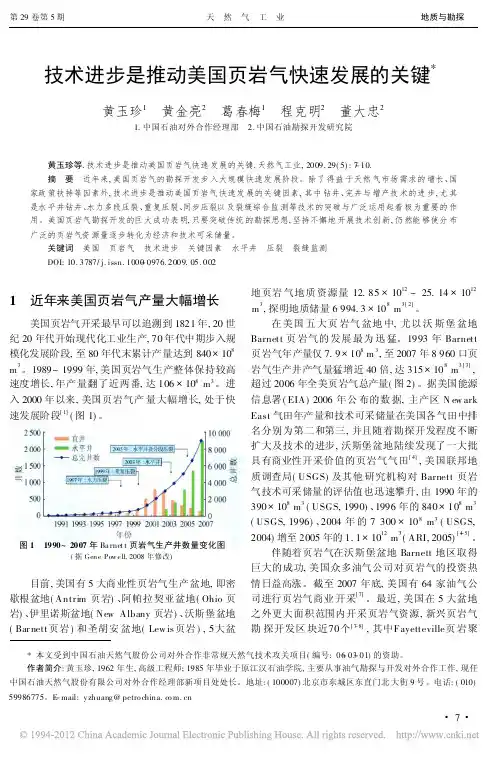

E -mail:y zhuang @petro china.co 技术进步是推动美国页岩气快速发展的关键*黄玉珍1 黄金亮2 葛春梅1 程克明2 董大忠21.中国石油对外合作经理部2.中国石油勘探开发研究院黄玉珍等.技术进步是推动美国页岩气快速发展的关键.天然气工业,2009,29(5):7-10.摘 要 近年来,美国页岩气的勘探开发步入大规模快速发展阶段。
除了得益于天然气市场需求的增长、国家政策扶持等因素外,技术进步是推动美国页岩气快速发展的关键因素,其中钻井、完井与增产技术的进步,尤其是水平井钻井、水力多段压裂、重复压裂、同步压裂以及裂缝综合监测等技术的突破与广泛运用起着极为重要的作用。
美国页岩气勘探开发的巨大成功表明,只要突破传统的勘探思想,坚持不懈地开展技术创新,仍然能够使分布广泛的页岩气资源量逐步转化为经济和技术可采储量。
关键词 美国 页岩气 技术进步 关键因素 水平井 压裂 裂缝监测 DOI:10.3787/j.issn.1000-0976.2009.05.0021 近年来美国页岩气产量大幅增长美国页岩气开采最早可以追溯到1821年,20世纪20年代开始现代化工业生产,70年代中期步入规模化发展阶段,至80年代末累计产量达到840@108m 3。
1989~1999年,美国页岩气生产整体保持较高速度增长,年产量翻了近两番,达106@108m 3。
进入2000年以来,美国页岩气产量大幅增长,处于快速发展阶段[1](图1)。
图1 1990~2007年Ba rnet t 页岩气生产井数量变化图(据Gen e Pow ell,2008年修改)目前,美国有5大商业性页岩气生产盆地,即密歇根盆地(Antrim 页岩)、阿帕拉契亚盆地(Ohio 页岩)、伊里诺斯盆地(New Albany 页岩)、沃斯堡盆地(Bar nett 页岩)和圣胡安盆地(Lew is 页岩),5大盆地页岩气地质资源量12.85@1012~25.14@1012m 3,探明地质储量6994.3@108m3[2]。
世界页岩气资源与勘探开发技术综述页岩气是指主体位于暗色泥页岩或高碳泥页岩中，以吸附或游离状态为主要存在方式的天然气聚集。
这是天然气生成之后在烃源岩层内就近聚集的结果，表现为典型的“原地”成藏模式。
页岩气是目前经济技术条件下天然气工业化勘探的重要领域和目标[ 1－2 ]。
一、世界页岩气资源1. 页岩气储量从全世界范围看，泥、页岩约占全部沉积岩的60%，页岩气资源前景巨大。
全球页岩气资源量为456.24×1012m3。
主要分布在北美、中亚和中国、拉美、中东和北非、前苏联（表1）[3－5 ]。
中国南方志留系地层中发育黑色页岩，演化程度高，可形成的页岩气资源潜力大。
四川盆地为古生代海相沉积背景下形成的富含有机碳页岩，与美国东部地区页岩气发育盆地相似。
四川盆地威远和泸州地区的页岩气资源潜力为（6.8～8.4）×1012m3，相当于四川盆地的常规天然气资源总量。
中国松辽盆地白垩系、江汉盆地的第三系、渤海湾盆地、南华北、柴达木以及酒泉盆地均具有页岩气资源。
2. 页岩气产量页岩气产量与储层性质有关。
影响储层性质的因素有：储层内流体的流动；利于油气流动的孔喉大小；水动力系统是否良好以及开采技术水平的高低。
目前美国有页岩气井4 259口，年产量已跃升至（168～204）×108 m3，图1反映了美国近年页岩气井数增加的情况。
预测2010年美国页岩气产量将占其天然气总产量的13%。
二、页岩气勘探技术1. 页岩气地质理论页岩气藏因为页岩基质孔隙度很低, 最高仅为4% ~5%，渗透率小于1×10-3 μm2，因此，主要由裂缝提供其储气空间。
页岩在地层组成上多为暗色泥岩与浅色粉砂岩的薄互层。
在页岩中，天然气的赋存状态多种多样，除极少量溶解状态的天然气以外，大部分均以吸附状态赋存于岩石颗粒和有机质表面，或以游离状态赋存于孔隙和裂缝之中。
吸附状态天然气的赋存与有机质含量密切相关，其中吸附状态天然气的含量变化于20%～85%之间。

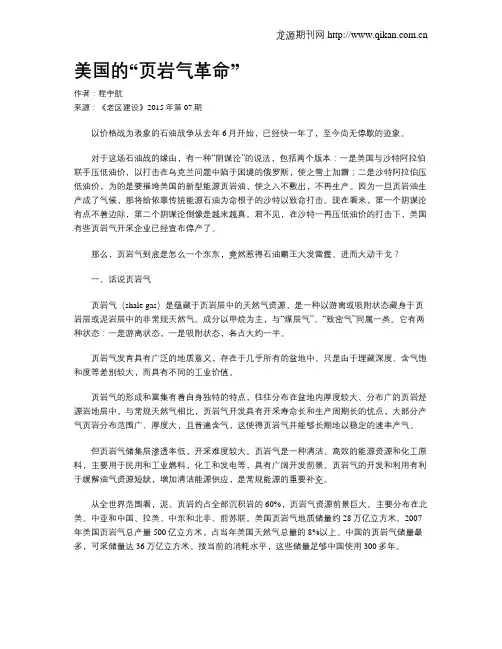

美国的“页岩气革命”作者：程宇航来源：《老区建设》2015年第07期以价格战为表象的石油战争从去年6月开始，已经快一年了，至今尚无停歇的迹象。
对于这场石油战的缘由，有一种“阴谋论”的说法，包括两个版本：一是美国与沙特阿拉伯联手压低油价，以打击在乌克兰问题中陷于困境的俄罗斯，使之雪上加霜；二是沙特阿拉伯压低油价，为的是要摧垮美国的新型能源页岩油，使之入不敷出，不再生产。
因为一旦页岩油生产成了气候，那将给依靠传统能源石油为命根子的沙特以致命打击。
现在看来，第一个阴谋论有点不着边际，第二个阴谋论倒像是越来越真。
君不见，在沙特一再压低油价的打击下，美国有些页岩气开采企业已经宣布停产了。
那么，页岩气到底是怎么一个东东，竟然惹得石油霸王大发雷霆、进而大动干戈？一、话说页岩气页岩气（shale gas）是蕴藏于页岩层中的天然气资源，是一种以游离或吸附状态藏身于页岩层或泥岩层中的非常规天然气。
成分以甲烷为主，与“煤层气”、“致密气”同属一类。
它有两种状态：一是游离状态，一是吸附状态，各占大约一半。
页岩气发育具有广泛的地质意义，存在于几乎所有的盆地中。
只是由于埋藏深度、含气饱和度等差别较大，而具有不同的工业价值。
页岩气的形成和富集有着自身独特的特点，往往分布在盆地内厚度较大、分布广的页岩烃源岩地层中。
与常规天然气相比，页岩气开发具有开采寿命长和生产周期长的优点，大部分产气页岩分布范围广、厚度大，且普遍含气，这使得页岩气井能够长期地以稳定的速率产气。
但页岩气储集层渗透率低，开采难度较大。
页岩气是一种清洁、高效的能源资源和化工原料，主要用于民用和工业燃料，化工和发电等，具有广阔开发前景。
页岩气的开发和利用有利于缓解油气资源短缺，增加清洁能源供应，是常规能源的重要补充。
从全世界范围看，泥、页岩约占全部沉积岩的60%，页岩气资源前景巨大。
主要分布在北美、中亚和中国、拉美、中东和北非、前苏联。
美国页岩气地质储量约28万亿立方米。
页岩气开采的关键技术常治辉自从美国1821年完钻世界上第一口页岩气井以来，页岩气钻井先后经历了直井、单支水平井、多分支水平井、丛式井、丛式水平井的发展历程。
２００２年以前，直井是美国开发页岩气的主要钻井方式.随着２００２年Devon能源公司７口Barnett页岩气实验水平井取得巨大成功，水平井已成为页岩气开发的主要钻井方式。
丛式水平井可降低成本、节约时间、在页岩气开发中的应用正逐步增多。
实际上，海上钻井平台就采用丛式水平井，中国长庆油田的低渗透油气藏，采用丛式水平井后，开采成本大幅度降低，环保效应迅速提高。
国外在页岩气水平井钻完井中主要采用的相关技术有：1）旋转导向技术。
用于地层引导和地层评价，确保目标区内钻井；2）随钻测井技术和随钻测量技术。
用于水平井精确定位、地层评价，引导中靶地质目标；3）控压或欠平衡钻井技术。
用于防漏，提高钻速和储层保护，采用空气作循环介质在页岩中钻进；4）泡沫固井技术。
用于解决低压易漏长封固水平段固井质量不佳的难题；5）有机和无机盐复合防膨技术，确保了井壁的稳定性。
二、固井技术页岩气固井水泥浆主要有泡沫水泥、酸溶性水泥、泡沫酸溶性水泥以及火山灰＋Ｈ级水泥等４种类型。
其中火山灰＋Ｈ级水泥成本最低，泡沫酸溶性水泥和泡沫水泥成本相当高于其他两种水泥，是火山灰＋Ｈ级水泥成本的１．４５倍。
固井水泥浆配方和工艺措施处理不当，会对页岩气储层造成污染增加压裂难度，直接影响后期采气效果。
三、完井技术国外一些公司认为，页岩气井的钻井并不困难，主要难在完井。
由于页岩气大部分以吸附态（液滴、气水混合物）赋存于页岩中，而其储层渗透率低，既要通过完井技术提高其渗透率，又要避免其地层损害。
这是施工的关键，直接关系到页岩气的采收率。
页岩气井的完井方式主要包括套管固井后射孔完井尾管固井后射孔完井裸眼射孔完井组合式桥塞完井机械式组合完井等完井方式的选择关系到工程复杂程度成本及后期压裂作业的效果适合的完井方式能有效简化工程复杂程度降低成本为后期压裂完井创造有利条件三、储层改造技术页岩气储层改造技术包括水力压裂和酸化，可以通过常规油管或连续油管进行施工。

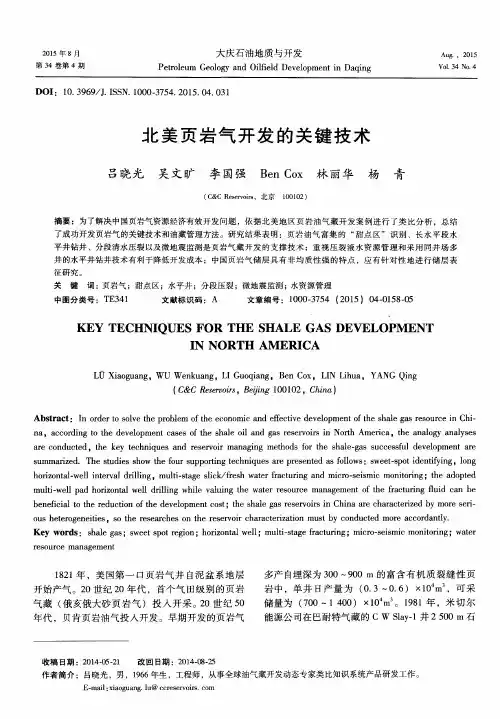

目录_Toc28155708引言 (2)1 美国页岩气藏特点分析 (2)2 地层评价 (3)3 岩石机械特性地质力学 (4)4 钻完井技术 (5)5 压裂技术 (8)5.1 清水压裂技术 (8)5.2 重复压裂技术 (9)5.3 水平井分段压裂技术 (9)5.4 同步压裂技术 (10)6 结论和建议 (10)美国页岩气勘探开发关键技术引言美国页岩气资源量达16. 9 万亿m3，可开采资源量7. 47 万亿m3。
至20 世纪90 年代末，美国页岩气产量一直徘徊在( 30 ～50) 亿m3 /a。
2000 年新技术的应用及推广，使得页岩气产量迅速增长。
2005 年进入大规模勘探开发，成功开发了沃思堡等5 个盆地的页岩气田，产量以100 亿m3 /a 的速度增长。
2008 年产量达到600 亿m3，占美国天然气总产量的8%，相当于中国石油当年天然气总产量，目前则已占到天然气总产量的13% ～15%。
截至2008 年底，美国累计生产页岩气3 316 亿m3。
预计2015 年美国页岩气产量将达到2 800 亿m3。
自2009 年以来，北美的页岩气开发发生了革命性的变化，目前美国已取代俄罗斯成为世界最大的天然气生产国，实现了自给自足并能连续开采上百年。
美国页岩气快速发展是技术进步、需求推动和政策支持等多种因素合力作用的结果。
从技术进步角度来看，则主要得益于以下几方面的关键技术:前期的页岩气藏分析、地层评价、岩石力学分析、后期的钻完井技术以及压裂增产技术。
1 美国页岩气藏特点分析美国页岩气藏具有典型的衰竭特点，初始产量高，前3 年急剧下降，随后在很长的时间里保持稳产并有所下降，生产寿命可达25 a 以上。
美国页岩气资源丰富，致密页岩分布范围广，有效厚度大，有机质丰富，含气量大，裂缝系统发育，原始地质储量丰富，岩石埋深和粘度含量相对较低，有利于实施水力压裂，规模生产效果比较好。
美国已经将具有合适页岩气类型、有机质含量、成熟度、孔隙度、渗透率、含气饱和度以及裂缝发育等综合条件的页岩作为开采目标。
2 地层评价页岩气藏评价是一套综合的石油物理方法，主要是通过结合对页岩岩样的地球化学分析以及对测井资料的详细评价结果来完成。
主要目的是为了确定岩样是否含有丰富的有机质，以及是否可以形成碳氢化合物。
成功页岩气藏产生的因素可以概括为“五高、二低、一体”，即: 高孔隙度，高基质渗透率，高有机质含量和成熟度，高的水力压裂裂缝接触范围; 低岩石敏感性，低压裂后颗粒产出; 大范围的均质连续岩体。
通过分析岩心和测井资料，地质学家可以评价井筒范围的非均质性。
通过对岩屑进行岩石力学分析可以确定页岩类型，再结合多井TOC 测量数据和测井分析，能够对盆地中储层潜力进行初步评估。
许多地球化学实验室都采用法国石油研究院开发的程序化热解技术来描述有机物的丰富程度。
也可以通过镜质体反射率鉴定样品的热成熟度。
由于形成气窗的温度范围要比形成油窗的温度范围大，所以气的热成熟度Ro值要大于油的Ro值。
成熟度值高( Ro ＞1. 5%) 表示干气占主导地位，成熟度值中等( 1. 1% ＜Ro ＜1. 5%) 表示在该范围内的低端，气有不断向油转化的趋势。
在0. 8% ＜Ro ＜1. 1% 范围内能够发现湿气。
Ro值低( 0. 6% ＜Ro ＜0. 8%) 时油占主导地位，而Ro ＜0. 6%时干酪根发育不成熟。
常见的成熟度指标有基于显微镜测量的孢子颜色热变指数和热解温度评估。
通过测井可以对页岩的其他性质进行评价，一般情况下含气页岩测井结果与普通页岩相比，含气页岩具有自然伽马高、电阻率大、地层体积密度和光电效应低等特征。
通过测井资料还可以确定页岩中复杂的矿物组分以及源岩空间内的游离气体积，确定页岩中有机碳含量并计算吸附气的含量。
通过地层评价可以得出页岩的测井资料、岩性和矿物解释以及流体评估综合数据，这些可以帮助确定天然气地质储量以及根据矿物组成和渗透率确定射孔位置;同时，解释得到的矿物组成和孔隙度资料有助于确定在何处钻分支井; 通过矿物可以识别页岩中的石英、方解石或白云石，这些矿物增加了地层的脆性，可以改善水平井造缝。
3 岩石机械特性地质力学分析页岩的机械特性主要是为钻井和压裂服务。
通过力学分析可以找出页岩地层中最适合造缝的地方。
贝克休斯的GMI 针对全球大概200 个致密/页岩气地层建立了地质力学模型。
开发地质力学模型是为了了解井筒稳定性和防止钻井过程中存在各种不稳定性。
在这里不稳定性是指引起井眼扩大的井筒周围地层的机械( 压缩) 失效，导致井眼坍塌、过量岩屑和水力参数变化等。
影响井眼稳定性的因素主要有优化钻井液密度，井身轨迹，弱层理，随着时间的变化流体渗入页岩，以及流体与页岩反应。
通过地质力学模型可以分析岩石的各向应力，找出射孔的最佳位置，适于造缝。
裂缝高度主要由纵向的最小主应力差( Δσh) 控制; 在应力一定的情况下裂缝宽度主要受杨氏模量E 控制。
最小水平主应力( σh) 作用在水力裂缝并使其闭合，它垂直于水力裂缝。
岩石力学模型中有3 个互相垂直大小不等的主应力: 垂直主应力(σv)、最大水平主应力(σH) 和最小水平主应力(σh) ;三者关系为σv ＞σH＞σh。
杨氏模量E 为轴向应力与轴向应变之比，应变为长度变化量与初始长度之比。
泊松比= 横向应变/轴向应变，轴向应变= 长度变化量/初始长度，横向应变= 宽度变化量/初始宽度。
通过单轴抗压强度测试可以得出应力与应变的关系。
通常情况下人们对于岩石应力一般采用各向同性应力公式，但实际上各向异性对岩石的力学性质和应力都有影响。
综上所述，岩石的各向异性和构造应力均会对岩石的应力产生影响，这时就不能单纯地把页岩当作各向同性来计算，而要考虑各向异性和构造应力。
即使这样，也必须同实测数据进行校核。
通过岩石的力学分析，找出影响地应力的因素、各向异性、杨氏模量、泊松比和地质作用等，将其与实测数据进行校正，可以找出裂缝的最佳位置，为钻井和完井射孔提供依据。
4 钻完井技术由于页岩气处于低渗低孔的裂缝储层中，通常以游离态和吸附态为主，为了较快地将其产出，增加产量通常采用水平井技术。
可以说正是水平井技术的应用使得美国页岩气得到较快发展。
从Barnett页岩的实际钻井经验表明，从水平井中获得的估计最终采收率大约是直井的3 倍，而费用只相当于直井的2 倍。
页岩气水平井钻井过程中，前期的地层评价对于选择水平井定向的位置非常重要，水平井要选在有机质与硅质丰富、裂缝发育程度高的页岩区。
通过岩石力学分析，钻井要沿着与最大水平主应力方向垂直的方向上钻井，因为最大水平主应力与裂缝方向垂直，这样就可以使水平段尽可能多地与裂缝接触，在压裂的过程中提高页岩气采收率。
页岩气水平井钻井是一项综合技术，需要与测井、油藏等学科结合起来。
在钻井过程中，FMI 全井眼微电阻率扫描成像测井显示出水平井钻遇的裂缝和层理特征。
钻井诱发的裂缝沿着钻井轨迹顶部和底部，沿应力最高的井筒侧面终止。
MWD 在钻井过程中提供井斜角和方位角信息; LWD 随钻测井实时获得所钻地层岩性和岩石中流体的状况;SWD 随钻地震提供钻头前方待钻地层岩石类型、岩石孔隙度、孔隙压力与其他声学敏感的岩石参数; 通过三维地震解释技术能够更好地设计水平井井眼轨迹，钻遇更多的产层; 采用GST 地质导向技术，根据随钻测量和随钻地质评价测井数据，控制井眼轨迹，使钻头始终沿油层钻进，自动避开地层和地层流体界面。
水平井钻井在定向的时候由于扭矩高、摩阻大钻压高，造斜十分困难，通常采用旋转导向技术。
美国威德福公司的带有膨胀封隔器的造斜器巧妙地解决了这个问题。
钻页岩气表层的过程中，为了提高钻速，节省时间和成本，通常采用套管钻井和Supper 钻机钻表层。
通过岩石力学分析，以及页岩水化伤害机理研究，防止井壁失稳。
另外，为了使页岩气开采具有规模化，通常采取加密钻井、多分支井或者丛式水平井钻井。
在页岩气完井方面，主要有尾管固井完井、裸眼尾管不固井完井以及多分支水平井完井。
其中尾管固井完井是一种组合式桥塞完井，也就是用组合式桥塞分隔各段，分别进行射孔，这种方法需要坐封桥塞、射孔，然后钻开桥塞，是最好的完井方式。
裸眼尾管不固井完井是采用可膨胀或机械式的裸眼封隔器以及特殊的压裂滑套，在一趟钻的过程中完成固井并进行分段压裂，适于用水平井裸眼井段压裂。
多分支水平井完井则是将OHMS与分支井技术相结合的完井方式，可以是双分支式也可以是叠式双分支。
与常规钻井相比，页岩气钻井主要要实现3 个方面的要求: 第一，浅层的快速批钻钻井，即为了节省时间降低钻井成本，要实现浅层的快速钻进，往往采用表层特殊钻机实现批钻; 第二，水平段快速侧钻; 第三，在钻井过程中，要时刻了解随钻过程中的岩石储层物性，以实现水平段着陆。
因此，页岩气钻完井的主要设备为表层特殊钻机; 导向工具包括旋转导向和地质导向工具; 随钻测量工具包括LWD、MWD 和EM-MWD 等。
由于页岩气是低孔低渗透的非常规天然气，与常规天然气相比，主要靠压裂改造生产。
与常规压裂相比，页岩气压裂需要很多的压裂液，因此压裂的主要设备为多个大型的压裂车和压裂罐，以及分段压裂时必须下入的封隔器。
表层特殊钻机是页岩气钻井必备的设备之一，其特点是体形小，十分轻便，价格低廉，在钻表层时速度很快，对于500 m 的表层每口井只用36 h。
这样就可以迅速完成表层钻井，钻完第1 口井迅速转到第2 口井，第1 口井则由普通钻机接替继续钻进，钻井时间大大减少。
电磁MWD 是井底实时传输系统，与常规MWD 相比，它不受钻井时井眼流体和循环漏失物质的限制，传输信号更精确。
其结构如图3 所示，主要由3 部分组成，即间接接头、着陆器接头以及发射机探测器。
其中间接接头分离2 个电极天线，向地层放射电磁波。
着陆器接头由卡箍接头和压力扶正器组成，后者坐落在着陆器接头卡箍上，下端连接探针，具有井眼和环空传感器的作用。
发射机探测器包括发射机传到井口的电子系统、井眼压力电子数据和环空压力测试器( 井底钻井问题早期检测) 以及高分辨率数据记录的存储器模块。
它采用锂电池组为井底系统提供电源。
页岩气钻井在钻水平井的过程中主要存在以下难点: 滑动钻井时间长、控制井眼轨迹和垂深的难度大、扭矩高、摩阻大和机械钻速低等。
为了解决水平井侧钻的这些难题，通常采用旋转导向技术。
旋转导向工具主要由模块化柔性稳定器、旋转导向转向机构以及非旋转套筒(长1. 22 m) 等3 部分组成，如图4 所示。
其中非旋转套筒包括近钻头传感器( 钻头盒上方0. 94 m 处) 和独立转向臂。
独立转向臂为液压式，共有3 个，具有独立电动液压模块和控制系统，通过精确控制3 个转向臂与井壁的连续作用力实现导向。
非旋转套筒利用闭环控制系统每秒自动测量套筒位置，及时修正摩擦与振动引起的套筒非正常转动，确保导向矢量方向准确。
