通信原理TDMA技术介绍
- 格式:pptx
- 大小:277.34 KB
- 文档页数:17

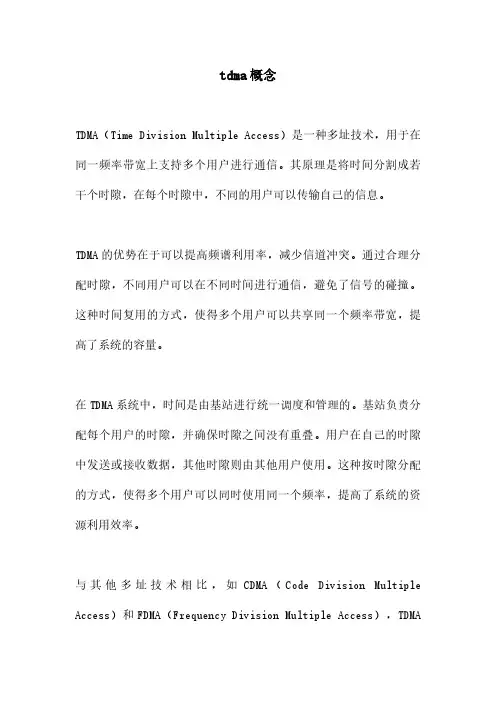

tdma概念TDMA(Time Division Multiple Access)是一种多址技术,用于在同一频率带宽上支持多个用户进行通信。
其原理是将时间分割成若干个时隙,在每个时隙中,不同的用户可以传输自己的信息。
TDMA的优势在于可以提高频谱利用率,减少信道冲突。
通过合理分配时隙,不同用户可以在不同时间进行通信,避免了信号的碰撞。
这种时间复用的方式,使得多个用户可以共享同一个频率带宽,提高了系统的容量。
在TDMA系统中,时间是由基站进行统一调度和管理的。
基站负责分配每个用户的时隙,并确保时隙之间没有重叠。
用户在自己的时隙中发送或接收数据,其他时隙则由其他用户使用。
这种按时隙分配的方式,使得多个用户可以同时使用同一个频率,提高了系统的资源利用效率。
与其他多址技术相比,如CDMA(Code Division Multiple Access)和FDMA(Frequency Division Multiple Access),TDMA具有一些独特的特点。
首先,TDMA系统具有较低的延迟。
由于用户在不同的时间进行通信,减少了信号冲突,从而减少了传输延迟。
其次,TDMA系统具有较好的抗干扰能力。
用户在不同的时间进行通信,可以有效避免干扰源对其他用户的影响。
最后,TDMA系统的功耗相对较低。
由于用户只在自己的时隙中进行通信,其他时隙可以处于休眠状态,降低了功耗。
总之,TDMA是一种多址技术,通过按时隙分配的方式,实现多个用户在同一频率带宽上进行通信。
它具有提高频谱利用率、减少信道冲突、降低延迟、增强抗干扰能力和降低功耗等优点。
在无线通信系统中,TDMA被广泛应用于2G、3G和4G等网络中,为用户提供高效可靠的通信服务。

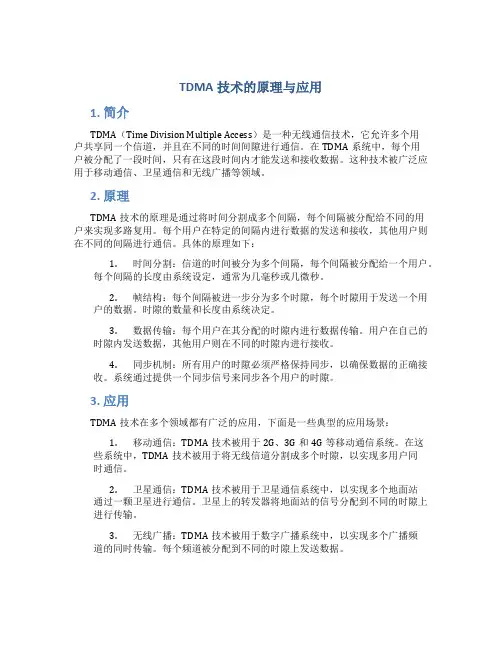

TDMA技术的原理与应用1. 简介TDMA(Time Division Multiple Access)是一种无线通信技术,它允许多个用户共享同一个信道,并且在不同的时间间隙进行通信。
在TDMA系统中,每个用户被分配了一段时间,只有在这段时间内才能发送和接收数据。
这种技术被广泛应用于移动通信、卫星通信和无线广播等领域。
2. 原理TDMA技术的原理是通过将时间分割成多个间隔,每个间隔被分配给不同的用户来实现多路复用。
每个用户在特定的间隔内进行数据的发送和接收,其他用户则在不同的间隔进行通信。
具体的原理如下:1.时间分割:信道的时间被分为多个间隔,每个间隔被分配给一个用户。
每个间隔的长度由系统设定,通常为几毫秒或几微秒。
2.帧结构:每个间隔被进一步分为多个时隙,每个时隙用于发送一个用户的数据。
时隙的数量和长度由系统决定。
3.数据传输:每个用户在其分配的时隙内进行数据传输。
用户在自己的时隙内发送数据,其他用户则在不同的时隙内进行接收。
4.同步机制:所有用户的时隙必须严格保持同步,以确保数据的正确接收。
系统通过提供一个同步信号来同步各个用户的时隙。
3. 应用TDMA技术在多个领域都有广泛的应用,下面是一些典型的应用场景:1.移动通信:TDMA技术被用于2G、3G和4G等移动通信系统。
在这些系统中,TDMA技术被用于将无线信道分割成多个时隙,以实现多用户同时通信。
2.卫星通信:TDMA技术被用于卫星通信系统中,以实现多个地面站通过一颗卫星进行通信。
卫星上的转发器将地面站的信号分配到不同的时隙上进行传输。
3.无线广播:TDMA技术被用于数字广播系统中,以实现多个广播频道的同时传输。
每个频道被分配到不同的时隙上发送数据。
4.传感器网络:TDMA技术被用于无线传感器网络中,以实现多个传感器节点之间的数据传输。
每个节点在自己的时隙内进行数据传输,以避免冲突和干扰。
4. 优势与局限TDMA技术具有以下优势:•高效利用信道资源:TDMA技术允许多个用户共享同一个信道,提高了信道利用率。
TDMA(时分多址)、FDMA(频分多址)、CDMA(码分多址)和SDMA(空分多址)是无线通信中常用的多址技术。
这些技术在分配资源和管理信道上各有特点,通过对比分析它们的信道容量,可以帮助我们更好地理解和应用这些多址技术。
本文将从信道容量的角度出发,分别对TDMA、FDMA、CDMA和SDMA进行分析,并在最后对比它们的优缺点。
一、TDMA的信道容量1. TDMA(时分多址)是一种基于时间的多址技术,它将时间分割成若干个时隙,每个用户在不同的时隙进行通信。
这样可以有效地避免用户之间的干扰,提高信道的利用率。
2. TDMA的信道容量受到两个主要因素的影响:时隙数量和用户数。
在理想情况下,如果时隙数量足够多,用户数相对较少,TDMA的信道容量可以达到很高。
3. 在实际应用中,TDMA系统通常会根据用户数量动态地分配时隙,以适应不同用户的通信需求。
这种动态的时隙分配能有效提高系统的容量和效率。
二、FDMA的信道容量1. FDMA(频分多址)是一种基于频率的多址技术,它将频谱分割成若干个子频带,不同用户在不同的子频带上进行通信。
这样可以避免用户之间的频谱重叠,提高信道的利用率。
2. FDMA的信道容量受到两个主要因素的影响:子频带的数量和用户数。
在理想情况下,如果子频带数量足够多,用户数相对较少,FDMA的信道容量可以达到很高。
3. 与TDMA类似,FDMA系统通常也会根据用户数量动态地分配子频带,以适应不同用户的通信需求。
这种动态的频谱分配能有效提高系统的容量和效率。
三、CDMA的信道容量1. CDMA(码分多址)是一种基于码型的多址技术,它通过在发送端用不同的扩频码来区分不同用户的信号,从而实现多用户同时并行通信。
2. CDMA的信道容量与扩频码的性能和用户数有关。
在CDMA系统中,如果扩频码的性能足够优秀,用户数相对较少,那么系统的信道容量可以达到很高。
3. CDMA系统在实际应用中通常会采用功率控制、扩频码动态分配等技术来提高系统的容量和效率。
td-cdmaTD-CDMA技术概述引言TD-CDMA(时分码分多址)是一种无线通信技术,结合了时分多址(TDMA)和码分多址(CDMA)两种方式。
它是一种用于移动通信的数字化技术,旨在提供更高的数据传输速率和更好的通信质量。
本文将对TD-CDMA技术进行详细介绍,包括其原理、特点以及在通信领域的应用。
一、TD-CDMA技术原理1. 时分多址(TDMA)TDMA是一种多址技术,它将时间划分为若干时间片,每个时间片分配给不同的用户,使它们能够在同一频带上并行传输数据。
每个用户在一个时间片内独占带宽进行传输,然后让出给其他用户使用。
这种方式实现了多用户共享资源的目的。
2. 码分多址(CDMA)CDMA是一种多址技术,它将数据编码为序列,并将不同用户的数据通过不同的编码序列进行扩频。
在接收端,通过解码还原出原始数据。
CDMA技术允许多个用户在同一频带上同时传输数据,每个用户的数据通过不同的编码序列进行区分。
3. TD-CDMA的结合与优势TD-CDMA技术将时分多址和码分多址两种技术结合起来,兼具它们的优势。
在TD-CDMA系统中,时间划分为若干时间帧,每个时间帧划分为若干子帧,每个子帧划分为若干时隙。
每个用户在一个时隙内使用不同的编码序列进行传输,而每个时隙内同时进行多个用户的传输。
这样,TD-CDMA系统可以充分利用时间和频率资源,提供更好的通信质量和更高的传输速率。
二、TD-CDMA技术特点1. 高频率复用TD-CDMA技术采用时分多址和码分多址相结合的方式,使得频率资源得到了更高效的利用。
通过时间的复用和频率的复用,可以同时支持多个用户在同一频带上进行数据传输,提高了通信系统的频率复用率。
2. 抗干扰能力强TD-CDMA技术利用码分多址的特点,用户之间采用不同的编码序列进行数据传输,因此用户之间的数据互不干扰。
同时,通过时分多址的方式,不同用户在不同的时间片进行传输,减小了用户之间的干扰。
这些特点使得TD-CDMA系统具有较强的抗干扰能力。

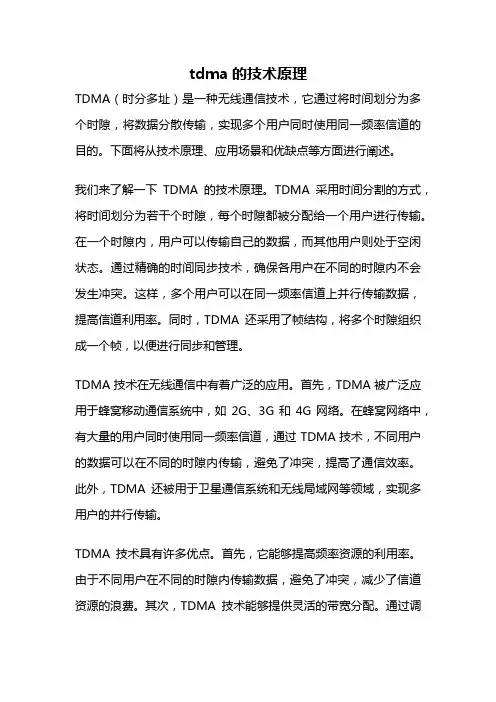

tdma的技术原理TDMA(时分多址)是一种无线通信技术,它通过将时间划分为多个时隙,将数据分散传输,实现多个用户同时使用同一频率信道的目的。
下面将从技术原理、应用场景和优缺点等方面进行阐述。
我们来了解一下TDMA的技术原理。
TDMA采用时间分割的方式,将时间划分为若干个时隙,每个时隙都被分配给一个用户进行传输。
在一个时隙内,用户可以传输自己的数据,而其他用户则处于空闲状态。
通过精确的时间同步技术,确保各用户在不同的时隙内不会发生冲突。
这样,多个用户可以在同一频率信道上并行传输数据,提高信道利用率。
同时,TDMA还采用了帧结构,将多个时隙组织成一个帧,以便进行同步和管理。
TDMA技术在无线通信中有着广泛的应用。
首先,TDMA被广泛应用于蜂窝移动通信系统中,如2G、3G和4G网络。
在蜂窝网络中,有大量的用户同时使用同一频率信道,通过TDMA技术,不同用户的数据可以在不同的时隙内传输,避免了冲突,提高了通信效率。
此外,TDMA还被用于卫星通信系统和无线局域网等领域,实现多用户的并行传输。
TDMA技术具有许多优点。
首先,它能够提高频率资源的利用率。
由于不同用户在不同的时隙内传输数据,避免了冲突,减少了信道资源的浪费。
其次,TDMA技术能够提供灵活的带宽分配。
通过调整时隙的数量和时隙的长度,可以根据实际需求灵活分配带宽给不同用户,满足不同用户的通信需求。
此外,TDMA还具有抗干扰能力强的特点。
由于不同用户在不同的时隙内传输数据,即使某个时隙受到干扰,其他时隙的传输不会受到影响,保证了通信的稳定性。
然而,TDMA技术也存在一些缺点。
首先,由于需要进行精确的时间同步,系统的复杂度较高。
时间同步的误差会导致传输冲突,影响通信质量。
其次,TDMA技术对终端设备的要求较高。
终端设备需要具备较高的时钟精度和同步能力,增加了设备的成本。
此外,由于时隙的划分是固定的,对于用户数量变化较大的场景,带来了资源的浪费。
总结起来,TDMA技术通过将时间划分为多个时隙,实现了多用户同时使用同一频率信道的目的。

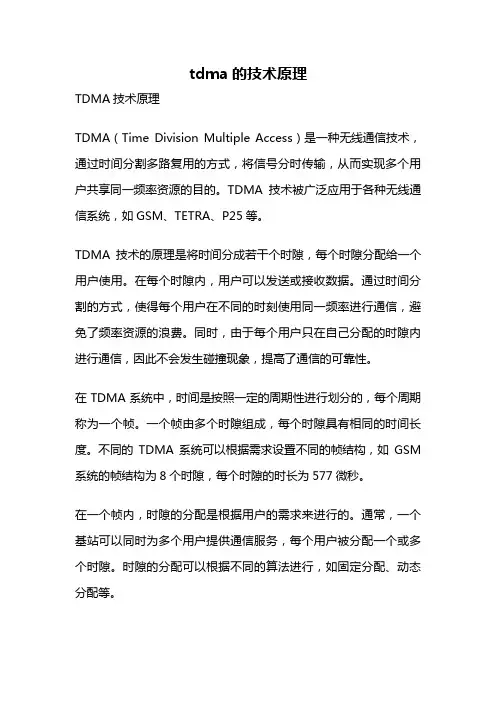

tdma的技术原理TDMA技术原理TDMA(Time Division Multiple Access)是一种无线通信技术,通过时间分割多路复用的方式,将信号分时传输,从而实现多个用户共享同一频率资源的目的。
TDMA技术被广泛应用于各种无线通信系统,如GSM、TETRA、P25等。
TDMA技术的原理是将时间分成若干个时隙,每个时隙分配给一个用户使用。
在每个时隙内,用户可以发送或接收数据。
通过时间分割的方式,使得每个用户在不同的时刻使用同一频率进行通信,避免了频率资源的浪费。
同时,由于每个用户只在自己分配的时隙内进行通信,因此不会发生碰撞现象,提高了通信的可靠性。
在TDMA系统中,时间是按照一定的周期性进行划分的,每个周期称为一个帧。
一个帧由多个时隙组成,每个时隙具有相同的时间长度。
不同的TDMA系统可以根据需求设置不同的帧结构,如GSM 系统的帧结构为8个时隙,每个时隙的时长为577微秒。
在一个帧内,时隙的分配是根据用户的需求来进行的。
通常,一个基站可以同时为多个用户提供通信服务,每个用户被分配一个或多个时隙。
时隙的分配可以根据不同的算法进行,如固定分配、动态分配等。
在TDMA系统中,用户的数据被划分成若干个小数据包,每个数据包被放置在相应的时隙中进行传输。
发送端在相应的时隙内发送数据包,接收端在相应的时隙内接收数据包。
由于每个用户在不同的时隙进行通信,因此不会发生冲突,提高了通信的可靠性。
TDMA技术的优点是能够实现频率的复用,提高频谱的利用率。
由于每个用户只在自己分配的时隙内进行通信,因此不会发生碰撞现象,减少了冲突和干扰,提高了通信的质量和可靠性。
此外,TDMA技术还可以根据用户的需求进行灵活的时隙分配,满足不同用户的通信需求。
然而,TDMA技术也存在一些缺点。
首先,由于需要进行时隙分配,因此需要一定的控制信道和算法来进行时隙分配。
这增加了系统的复杂性和成本。
其次,由于时间的划分和时隙分配,使得系统的时延较大,影响了实时性。

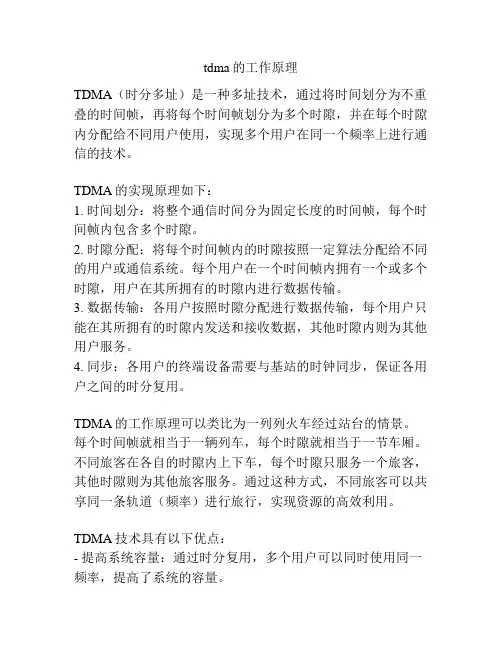

tdma的工作原理
TDMA(时分多址)是一种多址技术,通过将时间划分为不重叠的时间帧,再将每个时间帧划分为多个时隙,并在每个时隙内分配给不同用户使用,实现多个用户在同一个频率上进行通信的技术。
TDMA的实现原理如下:
1. 时间划分:将整个通信时间分为固定长度的时间帧,每个时间帧内包含多个时隙。
2. 时隙分配:将每个时间帧内的时隙按照一定算法分配给不同的用户或通信系统。
每个用户在一个时间帧内拥有一个或多个时隙,用户在其所拥有的时隙内进行数据传输。
3. 数据传输:各用户按照时隙分配进行数据传输,每个用户只能在其所拥有的时隙内发送和接收数据,其他时隙内则为其他用户服务。
4. 同步:各用户的终端设备需要与基站的时钟同步,保证各用户之间的时分复用。
TDMA的工作原理可以类比为一列列火车经过站台的情景。
每个时间帧就相当于一辆列车,每个时隙就相当于一节车厢。
不同旅客在各自的时隙内上下车,每个时隙只服务一个旅客,其他时隙则为其他旅客服务。
通过这种方式,不同旅客可以共享同一条轨道(频率)进行旅行,实现资源的高效利用。
TDMA技术具有以下优点:
- 提高系统容量:通过时分复用,多个用户可以同时使用同一频率,提高了系统的容量。
- 降低干扰:不同用户的传输在时间上隔离,减少了用户之间的互相干扰。
- 灵活分配资源:通过时隙分配,可以根据用户需求灵活分配资源,满足不同用户的通信需求。
综上所述,TDMA通过时间划分、时隙分配和数据传输等步骤,实现多个用户在同一频率上进行通信的多址技术,并具有提高系统容量和降低干扰的优点。

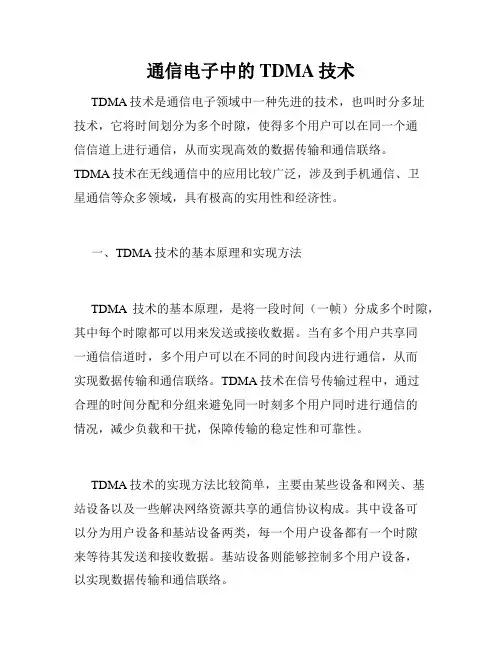

通信电子中的TDMA技术TDMA技术是通信电子领域中一种先进的技术,也叫时分多址技术,它将时间划分为多个时隙,使得多个用户可以在同一个通信信道上进行通信,从而实现高效的数据传输和通信联络。
TDMA技术在无线通信中的应用比较广泛,涉及到手机通信、卫星通信等众多领域,具有极高的实用性和经济性。
一、TDMA技术的基本原理和实现方法TDMA技术的基本原理,是将一段时间(一帧)分成多个时隙,其中每个时隙都可以用来发送或接收数据。
当有多个用户共享同一通信信道时,多个用户可以在不同的时间段内进行通信,从而实现数据传输和通信联络。
TDMA技术在信号传输过程中,通过合理的时间分配和分组来避免同一时刻多个用户同时进行通信的情况,减少负载和干扰,保障传输的稳定性和可靠性。
TDMA技术的实现方法比较简单,主要由某些设备和网关、基站设备以及一些解决网络资源共享的通信协议构成。
其中设备可以分为用户设备和基站设备两类,每一个用户设备都有一个时隙来等待其发送和接收数据。
基站设备则能够控制多个用户设备,以实现数据传输和通信联络。
二、TDMA技术在手机通信中的应用TDMA技术在手机通信中应用得非常广泛,其中TDD-LTE技术就是基于TDMA技术的,TDMA在TDD-LTE系统中用于实现基站控制多个终端设备、时隙分配等通信技术,功能和性能都得到了很大的提升。
TDMA技术在手机通信中主要应用于数字通信与卫星通信。
移动通信的时隙分许多复杂的算法有了很大的改进,优化了电路不同部分的调用率、调用速度、不同软件提供的优先级等很多方面的问题。
卫星通信方面,在人类离近日点最远的点,通常最靠近地球的低地球轨道中轨道上,地球地面站站与有1814个会话在同一批次进行通信,通过使用TDMA技术,通信质量被大大提高,动态资源分配数量的增加,使反应和处理快速和精确。
三、TDMA技术在卫星通信中的应用TDMA技术在卫星通信中的应用,主要体现在卫星通信网的时分技术上。
