T 0345 --2005 细集料棱角性试验(流动时间法)

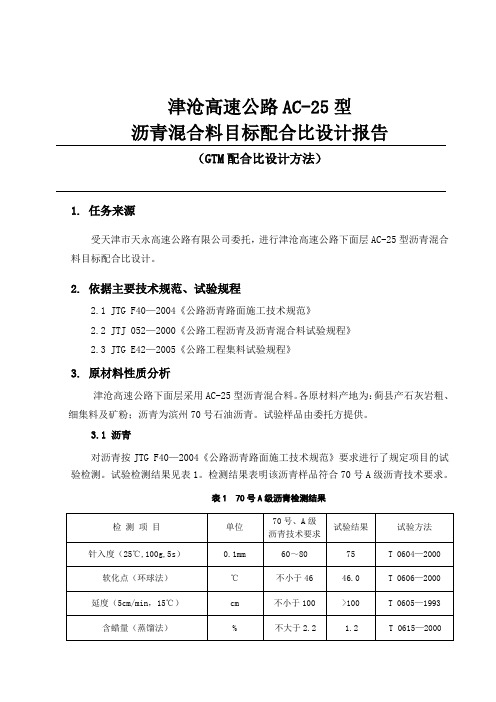

津沧高速公路AC-25型沥青混合料目标配合比设计报告（GTM配合比设计方法）1. 任务来源受天津市天永高速公路有限公司委托，进行津沧高速公路下面层AC-25型沥青混合料目标配合比设计。

2. 依据主要技术规范、试验规程2.1 JTG F40—2004《公路沥青路面施工技术规范》2.2 JTJ 052—2000《公路工程沥青及沥青混合料试验规程》2.3 JTG E42—2005《公路工程集料试验规程》3. 原材料性质分析津沧高速公路下面层采用AC-25型沥青混合料。

各原材料产地为：蓟县产石灰岩粗、细集料及矿粉；沥青为滨州70号石油沥青。

试验样品由委托方提供。

3.1 沥青对沥青按JTG F40—2004《公路沥青路面施工技术规范》要求进行了规定项目的试验检测。

试验检测结果见表1。

检测结果表明该沥青样品符合70号A级沥青技术要求。

表1 70号A级沥青检测结果检测项目单位70号、A级沥青技术要求试验结果试验方法针入度（25℃,100g,5s）0.1mm 60～80 75 T 0604—2000 软化点（环球法）℃不小于46 46.0 T 0606—2000 延度（5cm/min，15℃）cm 不小于100 >100 T 0605—1993 含蜡量（蒸馏法）% 不大于2.2 1.2 T 0615—2000闪点℃不小于260 286 T 0611—1993 溶解度（三氯乙烯）% 不小于99.5 99.96 T 0607—1993 密度（15℃）g/cm3实测记录 1.036 T 0603—1993TFOT后残留物（163℃，5h）质量变化% 不大于±0.8 0.10 T 0609—1993 针入度比% 不小于61 74.7 T 0604—2000 延度（10℃）cm 不小于6 12 T 0605—19933.2 矿料沥青混合料中的矿料包括粗集料、细集料和矿粉。

3.2.1 粗集料粗集料10mm～25mm、10mm～20mm、5mm～10mm、 3mm～5mm石灰岩，试验项目及试验结果见表2。

道路工程材料作业李诗琪12534321.沥青路面面层用集料技术要求（参考“沥青路面施工技术规范”JTGF40）一．粗集料1.沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣。

粗集料必须由具有生产许可证的采石场生产或施工单位自行加工。

2.粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2的规定。

当单一规格集料的质量指标达不到表中要求，而按照集料配比计算的质量指标符合要求时，工程上允许使用。

对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。

根据百度百科，查阅以上各个指标的定义：石料压碎值：压碎值是集料抵抗压碎的性能指标，它是按规定试验方法测得的被压碎碎屑的重量与试样总重量之比，以百分数表示。

洛杉矶磨耗损失：是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。

吸水率吸水率：是表示物体在正常大气压下吸水程度的物理量。

坚固性：砂、卵石与碎石在自然风化和其他外界物理化学因素作用下抵抗破裂的能力。

用硫酸钠溶液法检验，试样经5次循环后其重量损失值应小于有关规定。

针片状颗粒含量：粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于0.4的颗粒水洗法：将两类不同溶解性物质，同时通过水，其中一类能够溶解在水中，另外一类不能溶解，然后利用分液的方法将水层除去。

二．细集料1.沥青路面的细集料包括天然砂、机制砂、石屑。

细集料必须由具有生产许可证的采石场、采砂场生产。

2.细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4.9.2的规定。

细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量(适用于0～4.75mm)或亚甲蓝值(适用于0～2.36mm或0～0.15mm)表示。

含泥量：指天然砂中粒径小于75微米的颗粒含量。

砂当量：测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。

细集料棱角性试验1 目的与适用范围1.1 本方法测定一定量的细集料通过标准漏斗，装入标准容器中的空隙率，称为细集料的棱角性，以百分率计。

1.2 本方法适用于测定天然砂、人工砂、石屑等使用于路面的细集料性，以预测细集料对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和易性的影响。

2 仪具与材料2.1 细集料棱角性测定仪：如图1所示，上部为一个金属或塑料制的圆筒，容积不少于200mL，下面接一个高38mm的金属制的倒圆锥筒漏斗，角度为60度±4度，漏斗内部光滑，流出孔开口直径12.7mm±0.6mm。

测定仪下方放置一个100mL的铜制的容器，容器内径39mm,高86mm。

此容器镶嵌在一块厚6mm的金属板上，容器与底板之间用环氧树脂填充固结。

金属底板底部的正中央有一个凹坑，用尺与底座位置对路。

欠图1 细集料棱角性测定装置2.2 标准筛：孔径为4.75mm、2.36mm的方孔筛或孔径为5mm、2.5mm的圆孔筛。

2.3 天平：感量不大于0.1g。

2.4 烘箱：能控温在105±5摄氏度。

2.5 玻璃板：60mm*60mm，厚4mm。

2.6 刮尺：带刃直尺，长100mm，宽20mm。

2.7 其它：搪瓷盘、毛刷等。

3 试验步骤3.1 用水标定容器的容积V。

3.2 称取接受细集料的容器质量m0。

3.3 将从现场取来的细集料试样，按照最大粒径的不同选择2.36mm(或2.5mm)或4.75mm(或5mm)的标准筛过筛，除去大于最大粒径的部分，通常对天然砂或0~3mm(或5mm)石屑采用2.36mm(或2.5mm)筛，对0~5mm 石屑或人工砂可采用4.75mm(或5mm)筛。

3.4 取约2kg试样放在搪瓷盘中，加水浸泡24h，仔细清洗，漂去混水。

然后分数次用0.075mm筛用水仔细冲洗过筛。

将上部分放入105±5摄氏度烘箱中烘干至恒重，冷却。

按照四分法称取190±1g的试样不少于3份。

中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for High ωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所 批准部门：中华人民共和国交通部 施行日期：2005年08月01日人民交通出版社2005·北京ww w .bz fx w .co m中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》 (JTG E30—2005)、《公路工程岩石试验规程》 (JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。

原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。

《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。

规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。

请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。

特此公告。

中华人民共和国交通部 二〇〇五年三月三日ww w.bz fx w .co m前 言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。

1

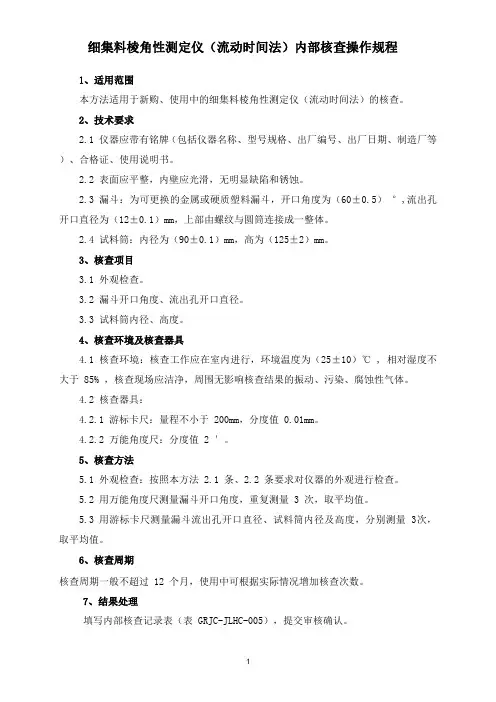

本方法适用于新购、使用中的细集料棱角性测定仪（流动时间法）的核查。

2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2 表面应平整，内壁应光滑，无明显缺陷和锈蚀。

2.3 漏斗：为可更换的金属或硬质塑料漏斗，开口角度为（60±0.5） °,流出孔开口直径为（12±0.1）mm ，上部由螺纹与圆筒连接成一整体。

2.4 试料筒：内径为（90±0.1）mm ，高为（125±2）mm 。

3.1 外观检查。

3.2 漏斗开口角度、流出孔开口直径。

3.3 试料筒内径、高度。

4.1 核查环境：核查工作应在室内进行，环境温度为（25±10）℃ , 相对湿度不大于 85% ，核查现场应洁净，周围无影响核查结果的振动、污染、腐蚀性气体。

4.2 核查器具：
4.2.1 游标卡尺：量程不小于 200mm ，分度值 0.01mm 。

4.2.2 万能角度尺：分度值 2 ′。

5.1 外观检查：按照本方法 2.1 条、2.2 条要求对仪器的外观进行检查。

5.2 用万能角度尺测量漏斗开口角度，重复测量 3 次，取平均值。

5.3 用游标卡尺测量漏斗流出孔开口直径、试料筒内径及高度，分别测量 3次，取平均值。

核查周期一般不超过 12
个月，使用中可根据实际情况增加核查次数。

填写内部核查记录表（表 GRJC-JLHC-005），提交审核确认。

表GRJC-JLHC-005 记录编号：
2。

改造后路面结构为4cπι AC-13C沥青混凝土上面层+5Cm ACT6C沥青混凝土下面层+20Cnl水泥稳定碎石基层+ 15Cnl级配碎石垫层。

2.3路面结构设计2.3.1路面结构形式的技术经济比选根据拟建项目交通量、车型组成、服务功能、当地材料、自然条件和相关项目的经验，遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则，结合路面病害情况、水文地质条件等因素，并参考同类地区已实施的其他项目的路面结构方案进行必选论证。

⑴微表处路面预防性养护微表处预防性养护的优点包括高抗滑性能，适应交通量大的路面，开放交通快，具有美化功能，同时施工方便等。

⑵修补后喷撒高粘含砂雾封层预防性养护修补后喷撒高粘含砂雾封层的优点能够有效解决沥青路面病害问题，延长路面使用寿命，施工简单、造价低廉等优点。

⑶对既有路面病害进行修复对既有道路病害进行修复，能够保证行车的舒适性和安全性，具有施工简单、造价低廉，有利于快速通车的特点。

（4）结论本项目虽然交通量不大，路面病害破损不严重，既有沥青混凝土其路面病害主要集中在面层上，主要表现为不同程度的的龟裂，沉陷，平整度较差，其行车舒适性和承载能力大大降低，因此考虑根据沿线路面材料的分布情况和材料性能，结合武隆区已建公路路面的经验教训和相应类似预防性项目路面技术的发展情况，并考虑到施工工艺和施工管理和造价资金的需要，拟定的路面结构为对全线路面修补后使用封层车喷撒高粘含砂雾封层。

2.4路面病害处置2.4.1典型病害原因分析通过分析路面病害调查和检测结果，结合典型病害调查结果，总结出路面病害产生的主要原因如下：⑴裂纹龟裂病害原因龟裂类病害的主要原因有：1）由于地基和填土在横向不可避免的不均匀性（例如半填半挖的交界处），特别是在有表面水渗入地基的情况下，导致的基层的开裂，在交通荷载和环境因素的作用下渐渐反射沥1施工段划分情况本项目分为两段，武隆区G353三拐子至第匏圈段(K1940+800〜K1963+600)、白云乡红星村至界牌段(K2023+700-K2025+200)，两段全长24. 3Km o2路面技术标准2.1路面现状根据现场调查项目路段总体较差，较多路段存在路面病害，主要路面病害为：裂缝、龟裂、沉陷等。

细集料棱角性试验仪校验记录表NJSJ-JL25-04(17)校验编号：共页第页下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以，谢谢选择，祝您工作顺利，生活愉快！地产广告语1、让世界向往的故乡2、某沿河楼盘：生活，在水岸停泊3、一江春水一种人生4、某钱塘江边楼盘：面对潮流经典依旧5、海景房：站在家里，海是美景；站在海上，家是美景6、以山水为卖点的楼盘：山水是真正的不动产7、某城区的山腰上的楼盘：凌驾尊贵俯瞰繁华8、某地势较高的楼盘：高人，只住有高度的房子9、某学区房：不要让孩子输在起跑线上10、尾盘：最后，最珍贵11、回家就是度假的生活12、生命就该浪费在美好的事情上我们造城——2、我的工作就是享受生活——3、我家的客厅，就是我的生活名片——4、在自己的阳台看上海的未来——5、公园不在我家里我家住在公园里——6、这里的花园没有四季——7、***，装饰城市的风景——8、***，我把天空搬回家——9、房在林中，人在树下——10、生活，就是居住在别人的爱慕里——11、到〖星河湾〗看看好房子的标准——12、好生活在〖珠江〗——13、爱家的男人住〖百合〗城市岸泊：城市的岸泊，生活的小镇生活之美不缺少，在于发现情趣不在于奢华，在于精彩生活有了美感才值得思考……玫瑰庄园：山地生态，健康人生卓越地段，超大社区一种完整且完善的环境，像原生一样和谐原生景象自然天成人本理念精品建筑知名物业智能安防诚信为本实力铸造比华利山庄：海岸生活——引领世界的生活方式海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街：人文自然现代铺的蔓伸荣和山水美地：让世界向往的故乡香港时代：时代精英开拓未来领衔建筑，彰显尊贵绿地崴廉公寓：金桥40万平方米德国音乐艺术生活汇都国际：昆明都心，城市引擎财富之都风情之都梦幻之都文化之都商贸之都西部首座巨型商业之城颠峰商圈的原动力，缔造西部财富新领地新江湾城：绿色生态港国际智慧城新江湾城，一座承载上海新梦想的城区上海城投，全心以赴建设知识型，生态型花园城区风和日丽：入住准现楼，升值在望湾区大户，空中花园大格局下的西海岸市中心：市中心少数人的专属颠峰珍贵市中心的稀世名宅正中心城市颠峰领地颠峰勾勒稀世名宅繁华不落幕的居家风景地利皇者尽得先机稀世经典180席阳光国际公寓：阳光金桥来自纽约的生活蓝本钟宅湾：海峡西岸生态人居休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪，二十一世纪也是海洋的世纪谁控制了海洋，谁就控制了一切站在蓝色海岸的前沿，开启一个新的地产时代东南门户海湾之心海峡西岸生态人居休闲商务区让所有财富的目光聚集钟宅湾，这里每一天都在创造历史上海A座（科维大厦）：创富人生的黄金眼掘金上海！创富人生！远东大厦：花小公司的钱，做大公司的事未来城：无可挑战的优势无可限量的空间绿地集团：居住问题的答疑者，舒适生活的提案人茶马驿栈：精明置业时机享受附加值财富最大化雪山下的世外桃源茶马古道上千年清泉之乡金地格林春岸：城市精英的梦想家园繁华与宁静共存，阔绰身份不显自露建筑覆盖率仅20%，令视野更为广阔占据最佳景观位置，用高度提炼生活完美演绎自然精髓，谱写古城新篇章创新房型推陈出新，阔气空间彰显不凡365天的贴身护卫，阔度管理以您为尊金地格林小城：心没有界限，身没有界限春光永驻童话之城我的家，我的天下东渡国际：梦想建筑，建筑梦想齐鲁置业：传承经典，创新生活比天空更宽广的是人的思想创新远见生活嘉德中央公园：一群绝不妥协的居住理想家完成一座改变你对住宅想象的超越作品极至的资源整合丰富住家的生活内涵苛求的建造细节提升住家的生活品质地段优势，就是永恒价值优势设计优势，就是生活质量优势景观优势，就是生命健康优势管理优势，就是生活品味优势空中华尔兹：自然而来的气质，华尔兹的生活等级享受，没有不可逾越的极限所谓完美的习惯，是舒适空间的心情定格！临江花园：经典生活品质风景中的舞台美林别墅：源欧美经典纯自然空间住原味别墅赏园林艺术淡雅怡景温馨自然钱江时代：核心时代，核心生活核心位置创意空间优雅规划人文景观财富未来城市精神，自然风景，渗透私人空间泰达时尚广场：是球场更是剧场城市经济活力源时尚天津水舞中国未来都会休闲之居创意时尚天天嘉年华健康快乐新境界商旅新天地缔造好生意城市运营战略联盟，参与协作，多方共赢华龙碧水豪园：浪漫一次，相守一生东方莱茵：品鉴品位宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园（新康苑）：新康苑生活感受凌驾常规大非凡生活领域成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园前后是氧吧]的美极环境水木清华：住在你心里福星惠誉（金色华府）：金色华府，市府街才智名门——释放生命的金色魅力真正了解一个人，要看他的朋友，看他的对手。

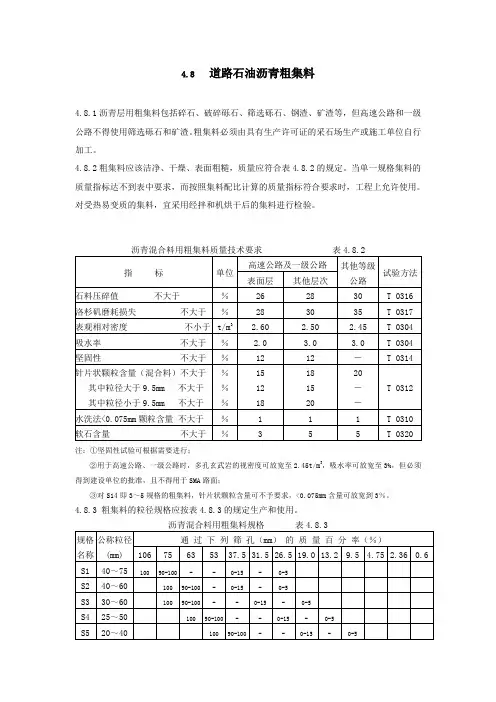

4.8 道路石油沥青粗集料4.8.1沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣。

粗集料必须由具有生产许可证的采石场生产或施工单位自行加工。

4.8.2粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2的规定。

当单一规格集料的质量指标达不到表中要求，而按照集料配比计算的质量指标符合要求时，工程上允许使用。

对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。

注：①坚固性试验可根据需要进行；②用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3%，但必须得到建设单位的批准，且不得用于SMA路面；③对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，<0.075mm含量可放宽到3％。

4.8.3 粗集料的粒径规格应按表4.8.3的规定生产和使用。

4.8.4采石场在生产过程中必须彻底清除覆盖层及泥土夹层。

生产碎石用的原石不得含有土块、杂物，集料成品不得堆放在泥土地上。

4.8.5高速公路、一级公路沥青路面的表面层(或磨耗层)的粗集料的磨光值应符合表4.8.5的要求。

除SMA、OGFC路面外，允许在硬质粗集料中掺加部分较小粒径的磨光值达不到要求的粗集料，其最大掺加比例由磨光值试验确定。

4.8.6 粗集料与沥青的粘附性应符合表4.8.5的要求，当使用不符要求的粗集料时，宜掺加消石灰、水泥或用饱和石灰水处理后使用，必要时可同时在沥青中掺加耐热、耐水、长期性能好的抗剥落剂，也可采用改性沥青的措施，使沥青混合料的水稳定性检验达到要求。

掺加外加剂的剂量由沥青混合料的水稳定性检验确定。

4.8.7 破碎砾石应采用粒径大于50mm、含泥量不大于1％的砾石轧制，破碎砾石的破碎面应符合表4.8.7的要求。

4.8.8筛选砾石仅适用于三级及三级以下公路的沥青表面处治路面。

4.8.9经过破碎且存放期超过6个月以上的钢渣可作为粗集料使用。
