华东《测井方法与综合解释》2019年春学期在线作业(二)

第一篇测井原理与综合解释第一章地层评价概论测井（地球物理测井）是应用地球物理学的一个分支。

它是在勘探和开发石油、天然气、煤、金属矿等地下矿藏的过程中，利用各种仪器测量井下地层的各种物理参数和井眼的技术状况，以解决地质和工程问题的工程技术。

它是应用物理学原理解决地质和工程问题的一种边缘性技术学科。

石油和天然气储藏在地下具有连通的孔隙、裂缝或孔洞的岩石中。

这些具有连通孔隙，即能储存石油、天然气、水又能让油、气、水在岩石中流动的岩层，称为储集层。

用测井资料划分井剖面的岩性和储集层，评价储集层的岩性、储油物性、生产价值和生产情况称为地层评价。

地层评价是测井技术最基本和最重要的应用，也是测井技术其它应用的基础。

世界上第一次测井是由法国人斯仑贝谢兄弟（康拉德和马塞尔）与道尔一起，在1927年9月5日实现的。

我国第一次测井是由中科院学部委员、著名地球物理学家翁文波先生，于1939年12月20日在四川巴县石油沟油矿1号井实现的。

经过几十年的发展，现在测井技术已成了一个主要提供技术服务的现代化的高技术产业。

航天技术要上天，而测井技术要入地（数百米，数千米，上万米），两者在技术上的难度和发展水平值得从事这些事业的人们引以为骄傲。

第一节地层评价的任务地层评价的中心任务是储层评价，相关的任务还有划分剖面地层的年代和岩性组合，评价一口井的完井质量，描述和评价一个油气藏。

油气藏是整体，单井是局部，对油气藏的正确认识可以指导单井储集层评价，单井储集层评价搞好了，又可以加深对油气藏的认识。

一、划分单井地质剖面划分单井地质剖面是对一口井粗略的评价，它包括完成以下任务：（1）划分全井地层的年代和主要地层单位的界限；（2）找出本井的含油层系；含油层系是同一地质时代的一系列油气层及其围岩的总称。

一般对应于地层单位的组。

如：长庆油田，延安组，油气资源丰富的地区，可以有多套含油层系，如：长庆油田的延安组，延长组，马家沟组等。

（3）找出属于同一油气藏的油层组；（4）在油层组内分出不同的砂岩；（5）必要时，为了地质工作需要，可画出某一井段的岩性解释剖面。

《测井方法与综合解释》综合复习资料一、名词解释1、水淹层2、地层压力3、可动油饱和度4、泥浆低侵5、热中子寿命6、泥质含量7、声波时差8、孔隙度9、一界面二、填空1．储集层必须具备的两个基本条件是_____________和_____________;描述储集层的基本参数有____________、____________、____________和____________等..2．地层三要素________________、_____________和____________..3．岩石中主要的放射性核素有_______、_______和________等..沉积岩的自然放射性主要与岩石的____________含量有关..4．声波时差Δt的单位是___________;电阻率的单位是___________..5．渗透层在微电极曲线上有基本特征是________________________________..6．在高矿化度地层水条件下;中子-伽马测井曲线上;水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上;油层的热中子寿命______水层的热中子寿命..7．A2.25M0.5N电极系称为______________________电极距L=____________..8．视地层水电阻率定义为Rwa=________;当Rw a≈Rw时;该储层为________层..9、在砂泥岩剖面;当渗透层SP曲线为正异常时;井眼泥浆为____________;水层的泥浆侵入特征是__________..10、地层中的主要放射性核素分别是__________、__________、_________..沉积岩的泥质含量越高;地层放射性__________..11、电极系A2.25M0.5N 的名称__________________;电极距_______..12、套管波幅度_______;一界面胶结_______..13、在砂泥岩剖面;油层深侧向电阻率_________浅侧向电阻率..14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差..15、微电极曲线主要用于_____________、___________..16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大而 ..17、当Rw小于Rmf时;渗透性砂岩的SP先对泥岩基线出现__________异常..18、由测井探测特性知;普通电阻率测井提供的是探测范围内共同贡献..对于非均匀电介质;其大小不仅与测井环境有关;还与测井仪器________和__________有关..电极系A2.25M0.5N的电极距是___________..19、地层对热中子的俘获能力主要取决于的含量..利用中子寿命测井区分油、水层时;要求地层水矿化度 ;此时;水层的热中子寿命油层的热中子寿命..三、选择题1、地层水电阻率与温度、矿化度有关..以下那个说法正确1、地层水电阻率随温度升高而降低..2、地层水电阻率随温度升高而增大..3、地层水电阻率随矿化度增高而增大..2、地层电阻率与地层岩性、孔隙度、含油饱和度及地层水电阻率有关..以下那个说法正确1、地层含油气饱和度越高;地层电阻率越低..2、地层含油气孔隙度越低;地层电阻率越高..3、地层水电阻率越低;地层电阻率越低..3、2.5米梯度电极系的探测深度 0.5米电位电极系的探测深度..①小于②大于③等于④约等于4、在感应测井仪的接收线圈中;由二次交变电磁场产生的感应电动势与成正比..①地层电阻率②地层磁导率③电流频率④地层电导率5、在同一解释井段内;如果1号砂岩与2号砂岩的孔隙度基本相同;但电阻率比2号砂岩高很多;而中子孔隙度明显偏低;2号砂岩是水层;两层都属厚层;那么1号砂岩最可能是 ..①致密砂岩②油层③气层④水层6、某井段相邻两层砂岩地层;自然伽马、声波时差、微电极曲线显示基本相同;Si/Ca比曲线变化不大;而C/O从上向下逐层减小;可能的原因为 ..①地层含油饱和度降低②低地层水矿化度增大③地层泥质含量增大7、利用声波速度测井进行地层压力异常显示时;一般在异常高压层段;其声波时差曲线相对于正常压实地层要明显的 ..①等于②偏大③偏小④均有可能8、用于确定岩性和孔隙度的双孔隙度交会图理论图版采用的地层模型是①水纯岩石②含水泥质岩石③含油气泥质岩石④含油气纯岩石9、在地层水电阻率与视地层水电阻率曲线重叠图上;在油气层显示为②R w≈Rwa ②R w<Rwa ③R w> Rwa ④均有可能四、判断题1、淡水泥浆钻井时;无论是油气层还是水层;通常均为高侵剖面..2、异常高压地层的声速大于正常压力下的声速..3、地层放射性高低与地层岩性有关;与沉积环境无关..4、地层的C/O 仅与孔隙流体性质有关..五、简答题1、简述应用同位素法确定地层相对吸水量的原理及方法..2、为解释砂泥岩剖面中的油气水层;试从下列两组测井曲线组合中任选出一组;然后指出各条测井曲线的主要作用及相应地层的曲线特征..淡水泥浆1、SP 曲线;微电极电阻率曲线;声波时差;中子伽马曲线;中感应、深感应电阻率；2、GR 曲线;微电极电阻率曲线;中子孔隙度曲线、密度曲线、深、浅双侧向电阻率..3、简要说明利用SP 、微电极、声波时差、密度、中子孔隙度、双侧向R LLD 、R LLS 曲线划分淡水泥浆砂泥岩剖面油层、水层、气层的方法..4、试述岩性相同的气层、油层、水层以下个测井曲线特点..微梯度、微电位曲线；声波时差曲线；补偿中子孔隙度曲线；地层密度曲线；深双侧向电阻率曲线；浅双侧向电阻率曲线..六、计算题1、含次生孔隙的含水灰岩的地层密度为2.58克/立方厘米;声波时差为57微秒/英尺..求1地层总孔隙度；2地层原生孔隙度；3地层次生孔隙度..方解石密度=2.71克/立方厘米;水密度=1.0克/立方厘米；方解石声波时差48微秒/英尺;水的声波时差=189微秒/英尺..2、泥质砂岩地层的GR=55API;泥岩地层的GR=125API;纯砂岩地层的GR=10API;求地层泥质含量..GCUR=3.73、砂泥岩地层剖面;某井段完全含水纯砂岩的电导率280毫西门子/米;声波时差320微秒/米..含油纯地层的电导率75毫西门子/米;声波时差345微秒/米..求：1水层、油层的孔隙度； 2地层水电阻率； 3油层的含油饱和度..Δt mf =620μs/m;Δt ma =180μs/m;压实校正系数Cp ＝1.25; a=b=1;m=n=24、已知完全含水纯砂岩地层的电导率450毫西门子/米;地层声波时差320微秒/米;求地层水电阻率..620/f t s m μ∆=;180/ma t s m μ∆=;地层压实系数 1.15p C =;a=0.62;m=2七、看图分析1、下图为砂泥岩剖面一口井的测井图淡水泥浆..根据曲线特点;完成下列项目;并说明相应依据.. （1） 划分渗透层；2确定孔隙流体性质..2、1划分渗透层;读取渗透层顶、底深度;写出划分依据.. 2读取渗透层电导率值;并计算相应的感应电阻率..3、下图为某井实际测井资料;该井段为砂泥岩剖面;请完成以下工作.. （1）划分渗透层用横线在图中标出；6分（2）定性判断油、气、水层;并说明判断依据..6分参考答案一、名词解释1、水淹层—在油田注水开发过程中;注入水进入油层致使油层被水淹;称为水淹层..2、地层压力-----指地层孔隙流体压力..3、可动油饱和度-----可动油体积与地层孔隙体积的比值..4、泥浆低侵----侵入带电阻率小于原状地层电阻率..5、热中子寿命—热中子自生成到被原子核俘获所经历的平均时间..6、泥质含量---泥质体积占地层体积的百分比..7、声波时差—声波在介质中传播单位距离所需时间..8、孔隙度----孔隙体积与地层体积之比..9、一界面-----套管和水泥环之间的界面..二、填空1．孔隙性;含油性;岩性;孔隙度;渗透率;含油饱和度2．倾角;倾向;走向3．钾;钍;铀;泥质4．微秒/米；微秒/英尺；欧姆米5．微梯度与微电位两条曲线不重合6．大于;高于7．底部梯度电极系;2.5米8．Rt/F;水9、盐水泥浆;低侵10、钾;钍;铀;越强11、底部梯度电极系;2.5米12、高低;差好13、大于14、大于15、划分渗透层、确定地层厚度16、减小;增大17、负18、电阻率;介质电阻率的;类型;电极距;2.5米19、氯;高;小于三、选择题四、判断题五、简答题1．简述应用同位素法确定地层相对吸水量的原理及方法..答:在所注的水中加入一些含放射性同位素半衰期短的放射性同位素的物质;把水注入地层..利用放射性同位素方法测量吸水剖面的方法及原理为：向井下地层注水前;先测一条地层伽马曲线J 1;而后测量一条地层的伽马曲线J 2 ..将前后两条伽马曲线采用同一的坐标刻度;绘制在同一道内..相对吸水量大的地层;两条曲线的差别大;据此;即可确定地层的相对吸水量..公式如下：2、为解释砂泥岩剖面中的油气水层;试从下列两组测井曲线组合中任选出一组;然后指出各条测井曲线的主要作用及相应地层的曲线特征..淡水泥浆1、SP 曲线;微电极电阻率曲线;声波时差;中子伽马曲线;中感应、深感应电阻率；答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..SP 曲线：泥岩基线;因为是淡水泥浆;所以渗透层的SP 曲线出现负异常;另外根据SP 曲线;可以计算地层泥质含量..声波时差曲线用于计算地层孔隙度..中子伽马曲线：气层的中子伽马值高;电阻率高;深感应电阻率大于中感应电阻率..水层的中子伽马值比油层高;但其电阻率低;深感应电阻率小于中感应电阻率..油层的中子伽马值比水层高;但低于气层的值;其电阻率高;且深感应电阻率大于中感应电阻率..2、GR 曲线;微电极电阻率曲线;中子孔隙度曲线、密度曲线、深、浅双侧向电阻率..答：GR 曲线：泥质含量低的渗透层;其GR 曲线读数低;另外根据GR 曲线;可以计算地层泥质含量..微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..中子孔隙度曲线、密度曲线用于计算地层孔隙度..另外;气层的中子孔隙度线、密度低..水层的电阻率低;且深侧向电阻率小于浅侧向电阻率..气层的深侧向电阻率大于浅侧向电阻率..油层的深侧向1jMjj S S==∑相对吸水量电阻率大于浅侧向电阻率..3、简要说明利用SP 、微电极、声波时差、密度、中子孔隙度、双侧向R LLD 、R LLS 曲线划分淡水泥浆砂泥岩剖面油层、水层、气层的方法..答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..SP 曲线：泥岩基线;因为是淡水泥浆;所以渗透层的SP 曲线出现负异常;另外根据SP 曲线;可以计算地层泥质含量..声波时差、中子孔隙度、密度用于计算地层孔隙度;另外气层声波时差大、中子孔隙度低、密度低;深浅双侧向读数高;且深双侧向电阻率大于浅双侧向电阻率..水层的深侧向电阻率小于浅双侧向电阻率..油层的电阻率高;且深双侧向电阻率大于浅双侧向电阻率..4、试述岩性相同的气层、油层、水层以下个测井曲线特点..微梯度、微电位曲线；声波时差曲线；补偿中子孔隙度曲线；地层密度曲线；深双侧向电阻率曲线；浅双侧向电阻率曲线..答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..声波时差、中子孔隙度、密度用于计算地层孔隙度;另外气层声波时差大、中子孔隙度低、密度低;深浅双侧向读数高;且深双侧向电阻率大于浅双侧向电阻率..水层的深侧向电阻率小于浅双侧向电阻率..油层的电阻率高;且深双侧向电阻率大于浅双侧向电阻率.. 六、计算题1．含次生孔隙的含水灰岩的地层密度为2.58克/立方厘米;声波时差为57微秒/英尺..求1地层总孔隙度；2地层原生孔隙度；3地层次生孔隙度..方解石密度=2.71克/立方厘米;水密度=1.0克/立方厘米；方解石声波时差48微秒/英尺;水的声波时差=189微秒/英尺.. 解：1地层总孔隙度： 2.71 2.71 2.587.6%2.71 1.0 1.71b ρφ--===-2地层原生孔隙度：157486.4%18948p ma f mat t t t φ∆-∆-===∆-∆-3地层次生孔隙度：217.6% 6.4% 1.2%φφφ=-=-=2、泥质砂岩地层的GR=55API;泥岩地层的GR=125API;纯砂岩地层的GR=10API;求地层泥质含量..GCUR=3.7 解：泥质指数： min max min 5510450.3912510115sh GR GR I GR GR --====--泥质含量：3.70.39 1.4433.721212121211312.7210.14314.3%12sh GCUR I sh GCUR V ⨯⨯---===----===3、砂泥岩地层剖面;某井段完全含水纯砂岩的电导率280毫西门子/米;声波时差320微秒/米..含油纯地层的电导率75毫西门子/米;声波时差345微秒/米..求：1水层、油层的孔隙度； 2地层水电阻率； 3油层的含油饱和度..Δt mf =620μs/m;Δt ma =180μs/m;压实校正系数Cp ＝1.25; a=b=1;m=n=2解：水层孔隙度：113201801.2562018014025.5%1.25440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯水层电阻率：100010003.57()280o tR m σ===Ω• 地层水电阻率：23.570.2550.23()1m O w R R m a φ⨯===Ω• 油层孔隙度：113451801.2562018016530%1.25440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯油层电阻率：1000100013.3()75t tR m σ===Ω•油层的含油饱和度：1110.13110.43356.7%0.3h S ====-=-=4、已知完全含水纯砂岩地层的电导率450毫西门子/米;地层声波时差320微秒/米;求地层水电阻率..620/f t s m μ∆=;180/ma t s m μ∆=;地层压实系数 1.15p C =;a=0.62;m=2解：水层孔隙度：113201801.1562018014027.7%1.15440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯水层电阻率：100010002.22()450o tR m σ===Ω•地层水电阻率：22.220.2770.275()0.62m O w R R m a φ⨯===Ω•七、看图分析1、下图为砂泥岩剖面一口井的测井图淡水泥浆..根据曲线特点;完成下列项目;并说明相应依据.. （2） 划分渗透层；2确定孔隙流体性质..答：1、可划分4个渗透层;如图所示..依据如下：相对泥岩基线;SP 曲线出现异常；深浅电阻率曲线不重合有泥浆侵入;说明地层具有一定的渗透性..（3） 确定孔隙流体性质：1、3两地层孔隙流体为天然气..因为地层电阻率出现正幅度差;地层密度低、中子孔隙度低、声波时差大..2、4两层为油层..电阻率为正幅度差..2、1划分渗透层;读取渗透层顶、底深度;写出划分依据.. 2读取渗透层电导率值;并计算相应的感应电阻率..答：1根据微电极曲线、SP 曲线;划分渗透层结果如图所示..共分三个渗透层..理由如下：渗透层的微梯度与微电1 2 34位两条曲线不重合; SP曲线负异常淡水泥浆..1号层：1201-1212米；2号层：1221-1230米；3号层：1238-1243.3米..21号层的电导率为60ms/m;电阻率为16.7欧姆米..2号层上部1221-1225米的电导率为60ms/m;电阻率为16.7欧姆米..2号层下部1225-1230米的电导率为160ms/m;电阻率为6.25欧姆米..3号层的电导率为210ms/m;电阻率为4.76欧姆米..1233、下图为某井实际测井资料;该井段为砂泥岩剖面;请完成以下工作..（3）划分渗透层用横线在图中标出；（4）定性判断油、气、水层;并说明判断依据..答：1划分渗透层结果如图所示;共3个渗透层..低GR、SP正异常盐水泥浆、深浅双侧向曲线不重合有泥浆侵入.. 21号层为气层..原因如下：声波时差大周波跳跃、密度孔隙度大、中子孔隙度低、深侧向大于浅侧向;且数值大和幅度差大..2号层为水层..原因如下：深浅电阻率低、幅度差小..SP异常幅度大..密度孔隙度、中子孔隙度中等..3号层为油层..原因如下：深浅电阻率大、幅度差大..SP异常幅度低..密度孔隙度、中子孔隙度中等..123。

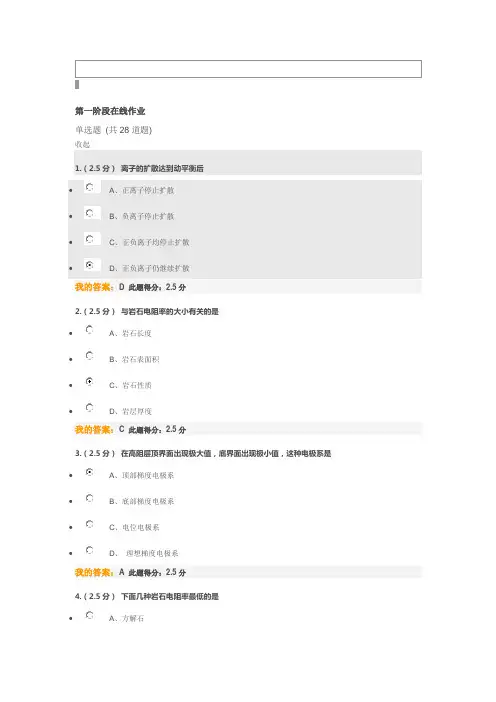

第一阶段在线作业单选题(共28道题)收起1.（2.5分）离子的扩散达到动平衡后•A、正离子停止扩散•B、负离子停止扩散•C、正负离子均停止扩散•D、正负离子仍继续扩散我的答案：D 此题得分：2.5分2.（2.5分）与岩石电阻率的大小有关的是•A、岩石长度•B、岩石表面积•C、岩石性质•D、岩层厚度我的答案：C 此题得分：2.5分3.（2.5分）在高阻层顶界面出现极大值，底界面出现极小值，这种电极系是•A、顶部梯度电极系•B、底部梯度电极系•C、电位电极系•D、理想梯度电极系我的答案：A 此题得分：2.5分4.（2.5分）下面几种岩石电阻率最低的是•A、方解石•B、火成岩•C、沉积岩•D、石英我的答案：C 此题得分：2.5分5.（2.5分）电极距增大，探测深度将•A、减小•B、增大•C、不变•D、没有关系我的答案：B 此题得分：2.5分6.（2.5分）与地层电阻率无关的是•A、温度•B、地层水中矿化物种类•C、矿化度•D、地层厚度我的答案：D 此题得分：2.5分7.（2.5分）利用阿尔奇公式可以求•A、含油饱和度•B、泥质含量•C、矿化度•D、围岩电阻率我的答案：A 此题得分：2.5分8.（2.5分）N0.5M1.5A是什么电极系•A、电位•B、底部梯度•C、顶部梯度•D、理想梯度我的答案：C 此题得分：2.5分9.（2.5分）地层的电阻率随地层中流体电阻率增大而•A、减小•B、增大•C、趋近无穷大•D、不变我的答案：B 此题得分：2.5分10.（2.5分）侧向测井适合于•A、盐水泥浆•B、淡水泥浆•C、油基泥浆•D、空气钻井我的答案：A 此题得分：2.5分11.（2.5分）深三侧向主要反映•A、原状地层电阻率•B、冲洗带电阻率•C、侵入带电阻率•D、泥饼电阻率我的答案：A 此题得分：2.5分12.（2.5分）当地层自然电位异常值减小时，可能是地层的•A、泥质含量增加•B、泥质含量减少•C、含有放射性物质•D、密度增大我的答案：A 此题得分：2.5分13.（2.5分）微梯度电极系的电极距微电位电极系。

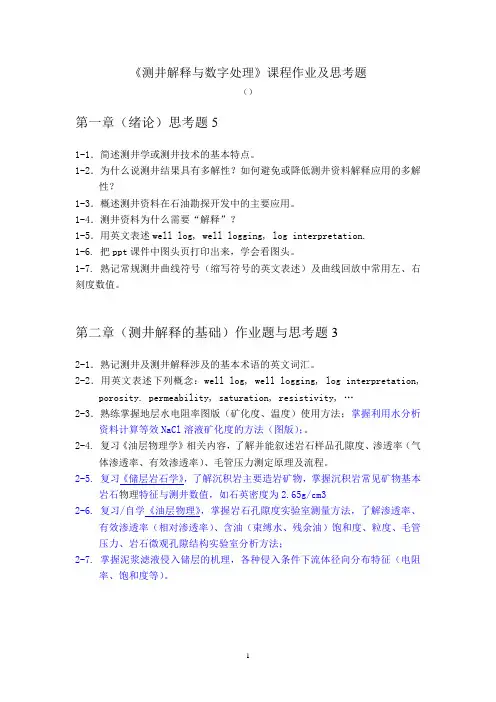

《测井解释与数字处理》课程作业及思考题（）第一章（绪论）思考题51-1．简述测井学或测井技术的基本特点。

1-2．为什么说测井结果具有多解性？如何避免或降低测井资料解释应用的多解性？1-3．概述测井资料在石油勘探开发中的主要应用。

1-4．测井资料为什么需要“解释”？1-5．用英文表述well log, well logging, log interpretation.1-6. 把ppt课件中图头页打印出来，学会看图头。

1-7. 熟记常规测井曲线符号（缩写符号的英文表述）及曲线回放中常用左、右刻度数值。

第二章（测井解释的基础）作业题与思考题32-1．熟记测井及测井解释涉及的基本术语的英文词汇。

2-2．用英文表述下列概念：well log, well logging, log interpretation, porosity. permeability, saturation, resistivity, …2-3．熟练掌握地层水电阻率图版（矿化度、温度）使用方法；掌握利用水分析资料计算等效NaCl溶液矿化度的方法（图版）；。

2-4. 复习《油层物理学》相关内容，了解并能叙述岩石样品孔隙度、渗透率（气体渗透率、有效渗透率）、毛管压力测定原理及流程。

2-5. 复习《储层岩石学》，了解沉积岩主要造岩矿物，掌握沉积岩常见矿物基本岩石物理特征与测井数值，如石英密度为2.65g/cm32-6. 复习/自学《油层物理》，掌握岩石孔隙度实验室测量方法，了解渗透率、有效渗透率（相对渗透率）、含油（束缚水、残余油）饱和度、粒度、毛管压力、岩石微观孔隙结构实验室分析方法；2-7. 掌握泥浆滤液侵入储层的机理，各种侵入条件下流体径向分布特征（电阻率、饱和度等）。

第三章（常规测井方法要点回顾）作业题与思考题103-1．列表总结常规测井方法的测井曲线符号，测量结果的物理意义、单位及影响因素，探测深度与纵向分辨率数据。

3-1．按照SP测井课堂总结模式（物理意义、符号、单位、成因/测量原理、主要应用），总结常规9种测井方法；3-2．在Excel中作出SP-1、SP-2图版；SP－1：先将摄氏温度转换为绝对温度，用式2－13计算；SP-2：稍复杂，需将式(2-11)—(2-22)综合应用。

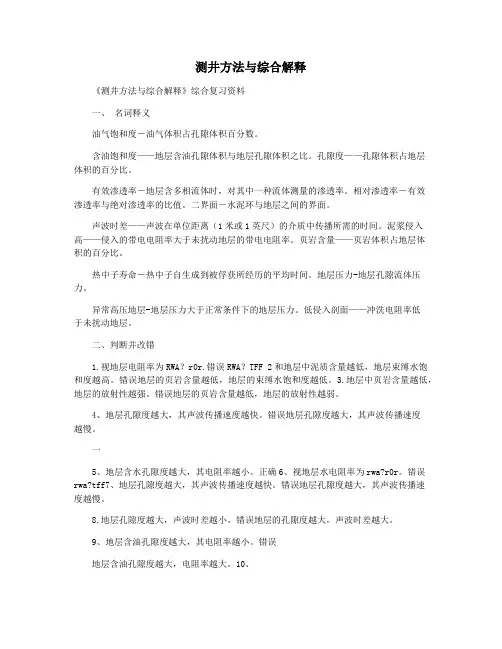

测井方法与综合解释《测井方法与综合解释》综合复习资料一、名词释义油气饱和度―油气体积占孔隙体积百分数。

含油饱和度——地层含油孔隙体积与地层孔隙体积之比。

孔隙度——孔隙体积占地层体积的百分比。

有效渗透率－地层含多相流体时，对其中一种流体测量的渗透率。

相对渗透率―有效渗透率与绝对渗透率的比值。

二界面－水泥环与地层之间的界面。

声波时差——声波在单位距离（1米或1英尺）的介质中传播所需的时间。

泥浆侵入高——侵入的带电电阻率大于未扰动地层的带电电阻率。

页岩含量——页岩体积占地层体积的百分比。

热中子寿命－热中子自生成到被俘获所经历的平均时间。

地层压力-地层孔隙流体压力。

异常高压地层-地层压力大于正常条件下的地层压力。

低侵入剖面——冲洗电阻率低于未扰动地层。

二、判断并改错1.视地层电阻率为RWA？r0r.错误RWA？TFF 2和地层中泥质含量越低，地层束缚水饱和度越高。

错误地层的页岩含量越低，地层的束缚水饱和度越低。

3.地层中页岩含量越低，地层的放射性越强。

错误地层的页岩含量越低，地层的放射性越弱。

4、地层孔隙度越大，其声波传播速度越快。

错误地层孔隙度越大，其声波传播速度越慢。

一5、地层含水孔隙度越大，其电阻率越小。

正确6、视地层水电阻率为rwa?r0r。

错误rwa?tff7、地层孔隙度越大，其声波传播速度越快。

错误地层孔隙度越大，其声波传播速度越慢。

8.地层孔隙度越大，声波时差越小。

错误地层的孔隙度越大，声波时差越大。

9、地层含油孔隙度越大，其电阻率越小。

错误地层含油孔隙度越大，电阻率越大。

10、地层含油孔隙度越高，其c/o值越小。

错误地层含油孔隙度越高，C/O值越大。

或者：地层含油孔隙度越低，C/O值越小。

三、简答题1.为了解释砂岩泥岩段的油气层和水层，尝试从以下两组测井曲线组合中选择一组组，而后指出各条测井曲线的主要作用及相应地层的曲线特征。

（1）、sp曲线，微电极电阻率曲线，声波时差，中子伽马曲线，中感应、深感应电阻率；（2），自然伽马曲线，SP曲线，微电极电阻率，中子孔隙度曲线，密度曲线，深、浅双侧电阻率。

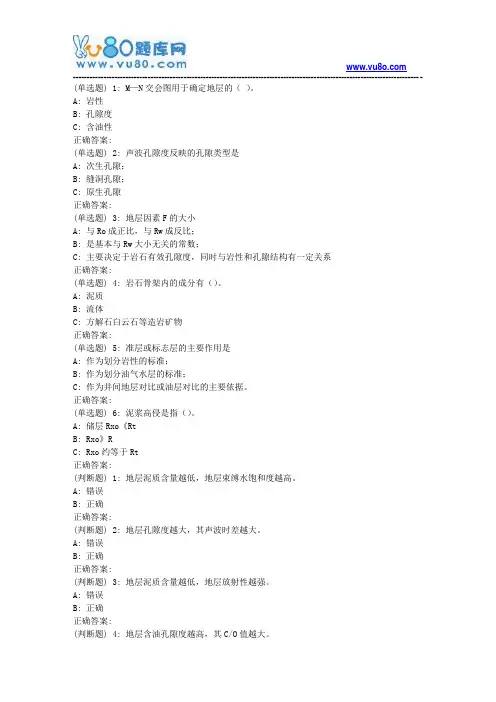

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: M—N交会图用于确定地层的（）。

A: 岩性B: 孔隙度C: 含油性正确答案:(单选题) 2: 声波孔隙度反映的孔隙类型是A: 次生孔隙；B: 缝洞孔隙；C: 原生孔隙正确答案:(单选题) 3: 地层因素F的大小A: 与Ro成正比，与Rw成反比；B: 是基本与Rw大小无关的常数；C: 主要决定于岩石有效孔隙度，同时与岩性和孔隙结构有一定关系正确答案:(单选题) 4: 岩石骨架内的成分有（）。

A: 泥质B: 流体C: 方解石白云石等造岩矿物正确答案:(单选题) 5: 准层或标志层的主要作用是A: 作为划分岩性的标准；B: 作为划分油气水层的标准；C: 作为井间地层对比或油层对比的主要依据。

正确答案:(单选题) 6: 泥浆高侵是指（）。

A: 储层Rxo《RtB: Rxo》RC: Rxo约等于Rt正确答案:(判断题) 1: 地层泥质含量越低，地层束缚水饱和度越高。

A: 错误B: 正确正确答案:(判断题) 2: 地层孔隙度越大，其声波时差越大。

A: 错误B: 正确正确答案:(判断题) 3: 地层泥质含量越低，地层放射性越强。

A: 错误B: 正确正确答案:(判断题) 4: 地层含油孔隙度越高，其C/O值越大。

------------------------------------------------------------------------------------------------------------------------------ A: 错误B: 正确正确答案:(判断题) 5: 地层含油孔隙度越大，其电阻率越小。

A: 错误B: 正确正确答案:(判断题) 6: 地层含水孔隙度越大，其电阻率越小。

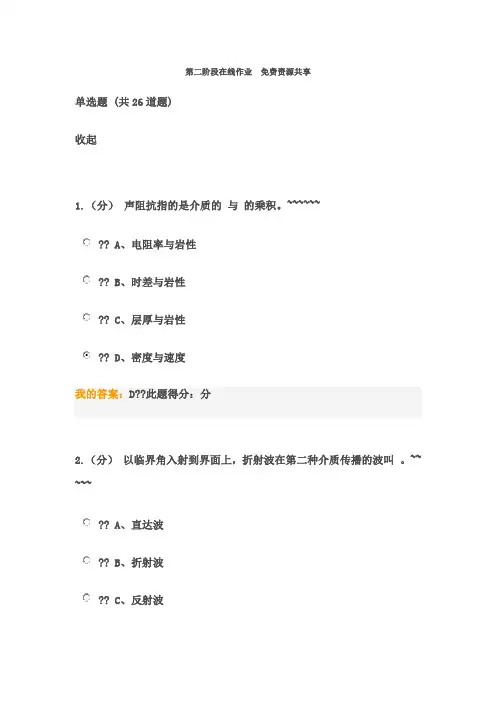

第二阶段在线作业免费资源共享单选题 (共26道题)收起1.（分）声阻抗指的是介质的与的乘积。

~~~~~~?? A、电阻率与岩性?? B、时差与岩性?? C、层厚与岩性?? D、密度与速度我的答案：D??此题得分：分2.（分）以临界角入射到界面上，折射波在第二种介质传播的波叫。

~~ ~~~?? A、直达波?? B、折射波?? C、反射波?? D、滑行波我的答案：D??此题得分：分3.（分）气层在声波时差曲线上数值。

~~~~~?? A、零?? B、低?? C、中等?? D、高我的答案：D??此题得分：分4.（分）欠压实地层典型的测井响应特征是声波测井的声波时差~~~~~?? A、偏小?? B、正常?? C、偏大?? D、一切可能我的答案：C??此题得分：分5.（分）在声波时差曲线上，读数增大，表明地层孔隙度。

~~~~?? A、增大?? B、减小?? C、不变?? D、很大我的答案：A??此题得分：分6.（分）在未压实地层中，利用声波时差值计算孔隙度会~~~~?? A、很小?? B、减小?? C、不变?? D、增大我的答案：D??此题得分：分7.（分）声波速度测井采用声速测井仪。

~~~~?? A、单发一双收?? B、单发一单收?? C、双发一双收?? D、双发一单收我的答案：C??此题得分：分8.（分）声波测井的发射探头和接收探头是~~~?? A、压电陶瓷材料?? B、重力加速度传感材料?? C、光纤传感材料?? D、光栅传感材料我的答案：A??此题得分：分9.（分）声波测井的发射探头产生声波的过程是~~~?? A、逆压电效应?? B、正压电效应?? C、光电转换?? D、震电效应我的答案：A??此题得分：分10.（分）斯通利波是一种?? A、体波?? B、面波?? C、管波?? D、泄漏模式波我的答案：C??此题得分：分11.（分）声波测井判断气层的标准?? A、声波时差曲线忽然变大?? B、声波时差曲线忽然变小?? C、声波时差曲线忽大忽小，出现周波跳跃现象?? D、没变化我的答案：C??此题得分：分12.（分）深浅侧向电阻率测井曲线重叠判别油层的一般标准?? A、负幅度异常?? B、正幅度异常?? C、没有异常?? D、正负异常都可能出现我的答案：B??此题得分：分13.（分）感应测井主要应用于?? A、盐水泥浆?? B、重晶石泥浆?? C、淡水泥浆及油基泥浆?? D、均适用我的答案：C??此题得分：分14.（分）侧向测井不需要做以下哪一种校正?? A、井眼校正?? B、围岩校正?? C、倾入校正?? D、重晶石泥浆校正我的答案：D??此题得分：分15.（分）利用声波时差值计算孔隙度时会因泥含量增加孔隙度值。

《测井解释与⽣产测井》复习题及答案教案资料《测井解释与⽣产测井》复习题及答案《测井解释与⽣产测井》期末复习题⼀、填充题1、在常规测井中⽤于评价孔隙度的三孔隙测井是声波速度测井，密度测井，中⼦测井。

2、在近平衡钻井过程中产⽣⾃然电位的电动势包括扩散电动势，扩散吸附电动势。

3、在淡⽔泥浆钻井液中（Rmf > Rw），当储层为油层时出现减阻现象，当储层为⽔层是出现增阻现象。

4、⾃然电位包括扩散电动势，扩散吸附电动势和过滤电动势三种电动势。

5、由感应测井测得的视电导率需要经过井眼，传播效应，围岩，侵⼊四个校正才能得到地层真电导率。

6、感应测井的发射线圈在接收线圈中直接产⽣的感应电动势通常称为⽆⽤信号，在地层介质中由_____________产⽣的感应电动势称为有⽤信号，⼆者的相位差为90°。

7、中⼦与物质可发⽣⾮弹性散射，弹性散射，快中⼦活化，热中⼦俘获四种作⽤。

8、放射性射线主要有射线，射线，射线三种。

9、地层对中⼦的减速能⼒主要取决于地层的氢元素含量。

10、⾃然伽马能谱测井主要测量砂泥岩剖⾯地层中与泥质含量有关的放射性元素钍，钾。

11、伽马射线与物质主要发⽣三种作⽤，它们是光电效应，康谱顿效应，电⼦对效应；12、密度测井主要应⽤伽马射线与核素反应的康普顿效应。

13、流动剖⾯测井解释的主要任务是确定⽣产井段产出或吸⼊流体的位置，性质，流量，评价地层⽣产性质。

14、垂直油井内混合流体的介质分布主要有泡状流动，段塞状流动，沫状流动，雾（乳）状流动四种流型。

15、在流动井温曲线上，由于井眼内流体压⼒低于地层压⼒，⾼压⽓体到达井眼后会发⽣致冷效应，因此⾼压⽓层出⽓⼝显⽰正异常。

16、根据测量对象和应⽤⽬的不同，⽣产测井⽅法组合可以分为流动剖⾯测井，采油⼯程测井，储层监视测井三⼤测井系列。

17、⽣产井内流动剖⾯测井，需要测量的五个流体动⼒学参量分别是流量，密度，持率，温度，压⼒。

⼆、简答题1、试给出以下两个电极系的名称、电极距、记录点位置和近似探测深度：（A）A0.5M2.25N；（B）M2.25A0.5B。

测井方法及综合解释填空题⏹地层评价是指用测井资料划分岩性和储集层，评价储集层的(岩性、电性、物性、含油性)⏹储集层是指(具有连通的孔隙、裂缝或孔洞，能够储集油、气和水，又能使油、气、水在一定压差下流动的岩层)。

也就是说储集层必须具备( 孔隙性)和( 渗透性 )这两个最基本的性质。

⏹描述储集层的基本参数有(孔隙度)、( 渗透率 )、( 饱和度 )和（储层厚度）。

⏹把储集层按岩性分类，可分为(碎屑岩储集层)、(碳酸岩储集层)和(其它岩类储集层) 。

按孔隙类型可分为(孔隙性储集层)和(裂缝性储集层)。

⏹碎屑岩储集层孔隙空间的大小和形状是多样的。

按孔隙的成因，可将碎屑岩孔隙分为(粒间孔隙)、(微孔隙)、(溶蚀孔隙)和(微裂缝)。

⏹将微电位与微梯度曲线按同一横向比例重叠，在储集层会出现明显的(正幅度)，即(微电位)大于(微梯度）。

⏹由三孔隙度曲线重迭分析油气水层时，含油气孔隙度Фh=Ф- ，残余油气孔隙度Фhr=Ф- ，可动油气孔隙度Фhm=Фxo- Фw。

⏹阿尔奇公式的使用条件是地层是纯岩石（不含泥质和其它导电矿物）、岩石骨架不导电和岩石的导电性取决于连通孔隙中的地层水。

⏹将中子与密度测井所得的石灰岩孔隙度曲线重叠时，若岩石骨架为砂岩，则在重叠图上显示为（ФD> ФN）；若岩石骨架为白云岩，则显示为（ФD <ФN）；若岩石骨架为石灰岩，则显示为（ФD=ФN）。

⏹泥浆低侵是指：Rxo<Rt，泥浆高侵是指：Rxo>Rt。

在淡水泥浆井中，泥浆低侵通常发生在（油气）层，泥浆高侵通常发生在（水）层。

⏹中子-密度交会图用于确定地层的（岩性）和（孔隙度）。

⏹中子密度交会图上的三条纯岩石线是（含水纯砂岩线、纯石灰岩线和纯白云岩） .⏹视地层水电阻率Rwa是测井解释中的一个重要概念，其表达式为Rwa=Rt/F。

在标准水层：Rwa≈Rw，在油气层：Rwa>Rw。

⏹明显的自然电位正异常说明Cw<Cmf。

《地球物理勘探》学期在线作业（二）从输入资料的性质上看，偏移方法可分为叠后偏移和叠前偏移。

A:错误B:正确参考选项：B二维偏移可以消除侧面波。

A:错误B:正确参考选项：A振动传播的速度为波速，与质点本身运动的速度有关。

A:错误B:正确参考选项：A从波动方程数值解的方式上看，偏移方法可分为有限差分法、Kichhoff积分法、F-K（频率～波数）域法，有限元法。

A:错误B:正确参考选项：B对于二维地震勘探而言，共激发点反射波时距曲线反映的是一段反射界面的情况。

A:错误B:正确参考选项：B地球物理勘探方法包括重力、磁法、电法、地震勘探、测井。

A:错误B:正确参考选项：B在实际的地层剖面中，折射层的数目要比反射层数目少得多。

A:错误B:正确参考选项：B共激发点反射波时距曲线的曲率随着界面埋藏深度或t0时间的增大而变陡。

A:错误B:正确参考选项：A从使用的速度函数来看，可分为时间偏移和深度偏移。

A:错误B:正确参考选项：B地震资料二维解释包括连井解释、剖面解释、平面解释三个环节。

A:错误B:正确参考选项：B直达波和折射波所对应的介质波速为其时距曲线斜率的倒数。

A:错误B:正确参考选项：B速度的倒数通常称之为慢度。

A:错误B:正确参考选项：B正弦波的视速度和视波长一般不小于它们的真速度和真波长。

A:错误B:正确参考选项：B激发点和观测点在同一条直线上的测线称为纵测线。

A:错误B:正确参考选项：B实现层位标定的基本方法有平均速度标定法、VSP资料标定法、合成地震记录标定法三种。

A:错误B:正确参考选项：B产生折射波的界面埋藏越深，盲区越小。

A:错误B:正确参考选项：A地震资料的解释可分为构造解释、地层岩性解释、开发地震解释三个阶段。

A:错误。

------------------------------------------------------------------------------------------------------------------------------ (单选题)1: 通常用套管的( )表示套管的抗拉强度。

A: 丝扣抗滑脱力B: 管材的屈服强度C: 受力应力正确答案:(单选题)2: 牙轮钻头的寿命主要取决于( )。

A: 牙齿的寿命B: 轴承的寿命C: 牙齿的寿命和轴承的寿命中最短的一个正确答案:(单选题)3: 在扭方位钻进时，定向方位角等于( )之和。

A: 原井斜方位角与装置角二者B: 原井斜方位角、装置角、反扭角三者C: 装置角、反扭角二者正确答案:(单选题)4: 动滤失是指钻井液在井内( )时的滤失过程。

A: 循环B: 静止C: 都不对正确答案:(单选题)5: 套管柱设计过程中依据套管的受力状况对套管的( )进行设计。

A: 钢级、璧厚B: 钢级、使用段长C: 钢级、璧厚、使用段长正确答案:(单选题)6: 某井井深3200m，产层压力为23.1MPa，产层的地层压力梯度为( )。

A: 7.22kPa/mB: 6.22kPa/mC: 8.22kPa/m正确答案:(单选题)7: 为了加快钻井速度，应当将钻井液的密度( )。

A: 增加B: 维持不变C: 减小正确答案:(单选题)8: 某井井深2500m，钻井液密度1.18 g/cm3，若地层压力27.5MPa，则井底压差为( )。

A: 1.61MPaB: 1.41MPaC: 1.31MPa正确答案:(单选题)9: 套管所受外载、套管强度以及安全系数三者之间的关系是( )。

A: 套管强度≥外载′安全系数------------------------------------------------------------------------------------------------------------------------------ B: 外载≥套管强度′安全系数C: 套管强度=外载正确答案:(单选题)10: 牙轮钻头的破碎软地层的破岩方式是以 ( )联合作用进行的。

《测井方法与综合解释》综合复习资料一、名词解释声波时差：声波在介质中传播单位距离所需时间。

孔隙度：地层孔隙占地层提及的百分数。

地层压力：地层孔隙流体压力。

地层倾角：地层层面的法向与大地铅锤轴之间的夹角。

含油孔隙度：含油孔隙体积占地层体积的百分比。

泥质含量：泥质体积占地层体积的百分比。

二、填空题1．描述储集层的基本参数有岩性、孔隙度、含油饱和度和有效厚度等。

2．地层三要素倾角、倾向、走向。

3．伽马射线去照射地层可能会产生光电效应、康普顿效应和电子对效应效应。

4．岩石中主要的放射性核素有铀、钍和钾等。

5．声波时差Δt的单位是微妙/米（微妙/英尺），电导率的单位是毫西门子/米。

6．渗透层在微电极曲线上有基本特征是微梯度与微点位两条曲线不重合。

7.地层因素随地层孔隙度的减小而增大；岩石电阻率增大系数随地层含水饱和度的增大而增大。

8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现正异常。

9.由测井探测特性知，普通电阻率测井提供的地层视电阻率是探测范围内各种介质共同贡献。

对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器类型和电极距有关。

电极系A0.5M2.25N的电极距是0.5米。

10.地层对热中子的俘获能力主要取决于氯的含量。

利用中子寿命测井区分油、水层时，要求地层水矿化度高，此时，水层的热中子寿命小于油层的热中子寿命。

11.某淡水泥浆钻井地层剖面，油层和气层通常具有较高的视电阻率。

油气层的深浅电阻率显示泥浆低侵特征。

12.地层岩性一定，C/O测井值越高，地层剩余油饱和度越大。

13.在砂泥岩剖面，当渗透层SP曲线为负异常时，井眼泥浆为淡水泥浆，油层的泥浆侵入特征是泥浆低侵。

14.地层中的主要放射性核素是铀、钍、钾。

沉积岩的泥质含量越高，地层放射性越强。

15.电极系A3.75M0.5N 的名称底部梯度电极系，电极距4米。

16.套管波幅度低，一界面胶结好。

17.在砂泥岩剖面，油层的深侧向电阻率大于浅侧向电阻率。

《测井方法与综合解释》2020年春学期在线作业（一）泥浆高侵是指A:储层Rxo《Rt；B:Rxo》Rt；C:Rxo?Rt答案：A标准测井的主要应用是A:粗略划分岩性和油气、水层，井间地层对比；B:详细评价岩性和油气、水层，井间油层对比；C:计算固井需要的水泥量。

答案：C测井解释结论中，油层指的是（）。

A:只含油，不含水的地层B:含油饱和度高，含水饱和度低C:只含束缚水，无可动水的含油地层答案：C岩石骨架内的成分有A:泥质；B:流体；C:方解石白云石等造岩矿物答案：C<p><span style="FONT-FAMILY: 宋体; FONT-SIZE: 10.5pt; mso-bidi-font-family: 'Times New Roman'; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman'">地层含天然气对中子、密度测井曲线的影响是使（）。

</span></p><p><span style="FONT-FAMILY: 宋体; FONT-SIZE: 10.5pt; mso-bidi-font-family: 'Times New Roman'; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA; mso-ascii-font-family:'Times New Roman'; mso-hansi-font-family: 'Times New Roman'"><imgwidth="127" height="70" alt=""src="/ItemDB/7219/92908cb0-64e7-4508-9b90-70e6abe5255f/201391211241575.jpg" /></span></p>A:AB:BC:C答案：A中子测井的零源距是指（）。
