家电使用与维修课程复习题（2009-2010-1学年度）一、填空题1、在家用电热器具中，常用的温度控制器件有双金属片式温控器、磁性温控器、热电偶以及电子温控器。
2、家用电热器具按照电加热方式的原理分类有：电阻加热、远红外线加热、电磁感应加热和微波加热四种类型。
3、吸油烟机主要由风机系统、滤油装置、控制系统、外壳、照明灯、排气管等组成。
4、电风扇所使用的电动机大多数采用电容式单相交流异步电动机，主要由定子、转子、轴承、端盖等组成。
5、电风扇常见的调速方法有电抗器法、抽头法和无级调速法。
6、磁控管的灯丝电压一般为3.2V左右，工作电流约为14A ，阳极峰值电压在4000V 以上，电流约为300Ma 。
磁控管平均寿命为1000～3000h。
7、电热器具的主要特点：没有污染、热效率高、安全性好、便于控制。
8、家用电热器具按用途分类有：电热炊具、电热水器、电热取暖器、熨烫与消毒器具。
按电热转换方式分类有电阻式电热器具、红外式电热器具、感应式电热器具、微波式电热器具。
9、电热器件的主要作用是将电能转变为热能。
常用的电热器件有电阻式电热器件、红外线电热器件、电热合金发热板、管状电加热器、PTC加热器等10、温度控制器件的主要作用是对发热器件的温度、电功率、通电时间等参数进行控制，以满足使用者的需要。
常用的温度控制器件有双金属片式温控器、磁性温控器、热敏电阻温控器、PTC温控器等。
11、电热器具安全保护装置的主要作用是在电热器具发热温度超过正常范围时，自动切断电源，防止器具过热而损坏，甚至酿成事故。
常用的安全保护装置有超温保护熔断器、热继电器等。
12、远红外线加热方法其热源是红外电热元件发出的2.5～15µm波长的远红外线。
其基本原理是：先使电阻发热元件通电发热，靠此热能来激发红外线辐射物质，使其辐射出红外线对物体加热。
它具有升温迅速，穿透能力强，节省能源和时间的特点。
在取暖器、电烤箱、消毒柜等家电产品中广泛应用13、PTC器件通电后，在温度低于居里点时，相当于普通的电阻性电热器件。
第一章练习题与思考题1.电能转换为热能的基本方式有几种？结合实例予以说明。
答：电能转换为热能的基本方式：电阻加热、感应加热、红外线加热和介质加热。
电阻加热：当电流通过具有电阻的电热材料时，消耗电能使电热材料本身产生热量并散发出来，供人们使用。
电熨斗、电饭煲、电饼铛、电炒锅、电火锅等都是电阻加热的产品。
感应加热方式：在高频电磁场中导体会产生感应电流。
这个感应电流在导体内流动时因克服内阻也会产生涡流热能。
把这些热能释放出来，便可供人们使用。
在进行家电维修时，通常使用的感应式电烙铁便是铁芯式感应加热的代表性产品。
电磁灶也是感应加热主要家电产品。
红外线加热：红外线具有较强的穿透性热辐射能量，因此可使被加热物体迅速升温。
远红外电取暖器、远红外电烤箱以及各种远红外理疗设备。
介质加热：这种方式是把被加热的物体或待加工的食品臵于高频交变电场之中，使被加热物体的电介质吸收高频电场能量，变成介质损耗而加热，如微波炉加热器就是按这种加热方式工作的。
2.简述双金属片在恒温电熨斗中的作用？答：双金属片在恒温电熨斗中的作用主要调节控制温度。
当电熨斗接通电源时，双金属片平直，动触点相接，指示灯亮，电流通过电热元件，底板温度上升。
当底板温度上升到一定限值时，双金属片弯曲到使动、静触点分离。
由于调温器串联在电热元件电路中，所以此刻电热元件断电，指示灯熄灭，电熨斗底板温度开始下降。
随着底板温度的下降，双金属片又逐渐恢复原状，两触点又重新接触，指示灯再次发亮，电热元件再次被通电加热。
如此反复循环，将使电熨斗的工作温度保持在一定的范围内。
若需调节温度，只需通过调温旋钮来改变静、动触点间的压紧力即可。
3.试述电风扇的发展方向？答：高效节能电风扇。
目前在许多发达国家都在采用新技术，改进风扇电机和风叶的设计，尤其注重电机效率的提高，以达到节电之目的。
拥有健康功能的电风扇。
在电风扇上增加一些负离子发生器、氧吧、紫外线杀菌等功能。
智能化室温感应电风扇。
思考题1．什么是制冷？制冷技术领域的划分。
答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。
120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。
答：1、液体气化制冷：利用液体气化吸热原理。
2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。
3、热电制冷：利用某种半导体材料的热电效应。
4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。
蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。
答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。
答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。
用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。
（当使用目的是向高温热汇释放热量时，系统称为热泵。
）热泵的性能系数COP=Qa/W供热量与补偿能之比。
6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。
热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。
定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <1完美DOC格式整理2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。

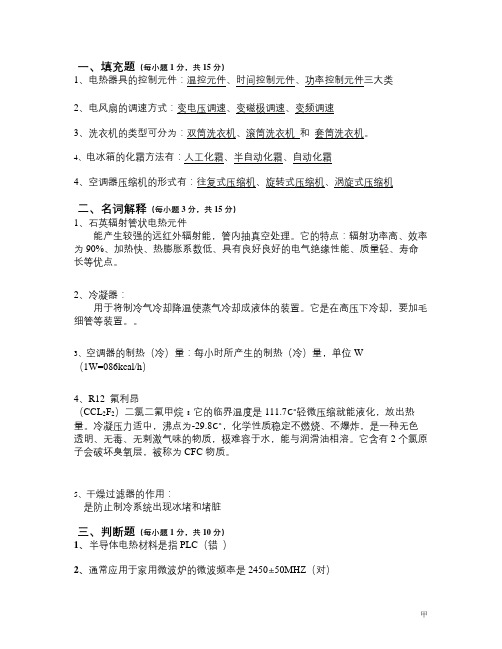

一、填充题（每小题1分，共15分）1、电热器具的控制元件：温控元件、时间控制元件、功率控制元件三大类2、电风扇的调速方式：变电压调速、变磁极调速、变频调速3、洗衣机的类型可分为：双筒洗衣机、滚筒洗衣机和套筒洗衣机。
4、电冰箱的化霜方法有：人工化霜、半自动化霜、自动化霜4、空调器压缩机的形式有：往复式压缩机、旋转式压缩机、涡旋式压缩机二、名词解释（每小题3分，共15分）1、石英辐射管状电热元件能产生较强的远红外辐射能，管内抽真空处理。
它的特点：辐射功率高、效率为90%、加热快、热膨胀系数低、具有良好良好的电气绝缘性能、质量轻、寿命长等优点。
2、冷凝器：用于将制冷气冷却降温使蒸气冷却成液体的装置。
它是在高压下冷却，要加毛细管等装置。
3、空调器的制热（冷）量：每小时所产生的制热（冷）量，单位W（1W=086kcal/h）4、R12 氟利昂（CCL2F2）二氯二氟甲烷：它的临界温度是111.7℃轻微压缩就能液化，放出热量。
冷凝压力适中，沸点为-29.8℃，化学性质稳定不燃烧、不爆炸，是一种无色透明、无毒、无刺激气味的物质，极难容于水，能与润滑油相溶。
它含有2个氯原子会破坏臭氧层，被称为CFC物质。
5、干燥过滤器的作用：是防止制冷系统出现冰堵和堵脏三、判断题（每小题1分，共10分）1、半导体电热材料是指PLC（错）2、通常应用于家用微波炉的微波频率是2450±50MHZ（对）3、CFC是指对臭氧层破坏性较小的物质（错）甲4、、R12 是用于电冰箱中作发泡剂用的（错）5、电冰箱的压缩机选小一点是合适的（对）6、空调器在制热时，室内热交换器的是蒸发器，室外的是冷凝器（错）7、空调器的室内机：采用的是轴流风扇来抽风的（错）8、毛细管在空调器的作用是节流（对）9、使用在变频空调器上压缩机一般是涡旋式压缩机（对）10、电热毯采用的是板状电热元件（错）四、简述题：（每小题3分，共15分）1、简述毛细管的作用：它是一根直经很细的紫铜管Φ0.6—Φ2mm，它的长度为1——3m，处于冷凝器与蒸发器之间，一端接干燥过滤器，另一端接蒸发器，作用：节流与降压，以便于制冷剂在蒸发器中完全蒸发。
家电维修工试题及答案一、单项选择题（每题2分，共20分）1. 家电维修时，下列哪项不是安全操作的基本原则？A. 断电操作B. 使用绝缘工具C. 直接用手触摸高压部分D. 佩戴防护眼镜答案：C2. 维修电冰箱时，以下哪项检查是不必要的？A. 检查制冷剂泄漏B. 检查压缩机工作状态C. 检查冰箱门密封条D. 检查冰箱内部温度答案：D3. 电视机维修时，如果发现图像偏色，可能的原因是？A. 显像管老化B. 电源电压不稳C. 信号线接触不良D. 所有选项都有可能答案：D4. 维修洗衣机时，如果发现电机不转动，可能的原因是？A. 电机损坏B. 电容损坏C. 电源线断裂D. 所有选项都有可能答案：D5. 微波炉维修时，如果发现微波炉不加热，可能的原因是？A. 磁控管损坏B. 高压二极管损坏C. 门开关故障D. 所有选项都有可能答案：D6. 空调维修时，如果发现制冷效果差，可能的原因是？A. 制冷剂不足B. 室外机散热不良C. 室内机过滤网堵塞D. 所有选项都有可能答案：D7. 电热水器维修时，如果发现加热时间延长，可能的原因是？A. 加热器损坏B. 电源电压不稳C. 温控器故障D. 所有选项都有可能答案：D8. 电饭煲维修时，如果发现不能加热，可能的原因是？A. 电源线断裂B. 保险丝熔断C. 内部电路故障D. 所有选项都有可能答案：D9. 吸尘器维修时，如果发现吸力下降，可能的原因是？A. 滤网堵塞B. 电机损坏C. 电源线接触不良D. 所有选项都有可能答案：D10. 电吹风维修时，如果发现风力不足，可能的原因是？A. 风扇叶片变形B. 电源电压不稳C. 内部电路故障D. 所有选项都有可能答案：D二、多项选择题（每题3分，共15分）1. 维修电冰箱时，需要检查的部件包括哪些？A. 压缩机B. 冷凝器C. 蒸发器D. 照明灯答案：ABC2. 电视机维修时，可能需要更换的部件包括哪些？A. 显像管B. 高压包C. 电源模块D. 遥控器答案：ABC3. 洗衣机维修时，需要检查的部件包括哪些？A. 电机B. 电容C. 定时器D. 排水阀答案：ABCD4. 微波炉维修时，需要检查的部件包括哪些？A. 磁控管B. 高压二极管C. 门开关D. 风扇答案：ABC5. 空调维修时，需要检查的部件包括哪些？A. 制冷剂B. 室外机C. 室内机D. 遥控器答案：ABC三、判断题（每题1分，共10分）1. 维修家电时，可以不使用绝缘工具。
3.6习题（部分参考答案）1.洗衣机有哪些类型？家用洗衣机按自动化程度分类，可以分为普通洗衣机、半自动洗衣机和全自动洗衣机。
按照洗涤方式洗衣机可分为波轮式、滚筒式、搅拌式三大类。
波轮式、滚筒式、搅拌式全自动洗衣机分别占全球洗衣机市场份额的３３％、５２％和１５％。
由于使用习惯及地域性的因素，搅拌式洗衣机目前在我国市场占有的份额很小。
按照结构型式，洗衣机可以分为普通型单桶、双桶,多桶型,全自动波轮式和前装式全自动滚筒式、顶装式全自动滚筒式等。
2.型号为XPB45—5S、XQB42—10、XQG50—5的洗衣机，型号中的各个字母、数字表示什么意义？XPB45—5S：表示洗涤容量为4.5kg的波轮式普通型双桶洗衣机，5表示是该生产厂家的第5代产品。
XQB42—10：表示洗涤容量为4.2kg的全自动波轮式洗衣机，属于第10代产品。
XQG50-4：表示洗涤容量为5kg的全自动滚筒式洗衣机，属于第4代产品。
3.洗衣机主要技术指标有哪些？1.洗涤性能参数1)额定洗涤容量。
又称额定洗衣量，是指洗衣机正常洗涤条件下，能够洗涤的干衣物的最大重量，单位为kg。
2)额定水量。
指洗涤额定衣量时所需要的水量，单位为L或kg,额定洗衣量与额定水量之比取1：20（波轮式）或1：13（滚筒式）。
3)洗净性能。
用洗净比来衡量洗衣机的洗净性能。
它由被测洗衣机的洗净率与参比洗衣机的标准洗净率的相对比值决定。
国家标准规定洗衣机的洗净比不小于O．8。
4)织物磨损率。
磨损率是衡量洗衣机对衣物的机械磨损程度的指标。
波轮式洗衣机的磨损率不得大于O.2％。
5）脱水率。
脱水率是指额定脱水容量与额定脱水容量的负载布经漂洗脱水5min后的重量之比值。
要求离心式脱水桶的脱水率大于45％。
2.电气性能参数1)额定电压。
指洗衣机工作时使用的电压，采用单相交流220V，50Hz。
2)额定电流。
指洗衣机满载工作时，在额定电压的条件下所使用的电流值，单位为安培（A）。
《家电技术》思考题参考答案（2010/12）什么叫超外差式接收？（1）它有什么优点？答：为克服直放式高低频端放大不一致灵敏度不均匀，对元器件及电路要求高的问题，出现一种超外差式接收电路。
所谓超外差接收是指使用变频的接收方式，即将天线接收到的高频信号与由本机振荡器产生的本振信号在混频器中进行混频，并取出两者的差频，变成频率低于高频信号的中频信号（即所谓的"变频"），然后再进行中频放大、解调，重现音频信号。
1912年，美国的阿姆斯特朗提出超外差接收原理。
超外差电路将外来信号统一变成一个固定频率的信号进行放大。
此频率即为中频。
1.收音机接收不同频率的信号都具有相同的放大能力。
中放电路还能根据外来信号的强弱自动调整放大倍数，使弱信号得到增强，强信号放大倍数减少，对不同强弱的电台接收效果趋于一致。
2。
由于变频后为固定的中频，频率比较低，容易获得比较大的放大量，因此收音机的灵敏度可以做得很高。
3. 由于外来高频信号都变成了一种固定的中频，这样就容易解决不同电台信号放大不均匀的问题。
4 由于采用"差频"作用，外来信号必须和振荡信号相差为预定的中频才能进入电路，而且选频回路、中频放大谐振回路又是一个良好的滤波器，其他干扰信号就被抑制了，从而提高了选择性。
（2）中周变压器起什么作用？选频，只让中频信号通过，原理：LC 谐振。
2． 画出调幅超外差式收音机组成框图。
混频电路、本机振荡电路、AGC 的作用是什么？自动增益控制电路（AGC ）使收强台时中放倍数较低；收弱台时中放倍数较高。
这样强弱台接收效果较一致。
3、中波频率范围是535—1605KHz ，则本机振荡频率范围为多少？某短波段的接收范围是4~12MHz ，则本机振荡频率范围为多少？我国调幅收音机的中波、短波频率范围各是多少？调频收音机频率是多少？ 中频解：调幅收音机的中波波段频率范围为526.5--1606.5kHz,短波波段频率范围为2.3--26.1MHz 。
思考题1．什么是制冷？制冷技术领域的划分。
答：用人工的方法在一定时间和一定空间内将物体冷却，温度降到环境温度以下，并保持这个温度。
120k以上，普通制冷120-20K深度制冷20-0.3K低温制冷0.3K以下超低温制冷2．了解各种常用的制冷方法。
答：1、液体气化制冷：利用液体气化吸热原理。
2、气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。
3、热电制冷：利用某种半导体材料的热电效应。
4、磁制冷：利用磁热效应制冷3．液体气化为什么能制冷？蒸气喷射式、吸附式属于哪一种制冷方式？答：液体气化液体汽化时，需要吸收热量；而吸收的热量是来自被冷却对象，因而被冷却对象变冷。
蒸气喷射式、吸附式属于液体气化制冷4．液体气化制冷的四个基本过程。
答：压缩过程、冷凝过程、膨胀过程、蒸发过程5．热泵及其性能系数。
答：热泵:以环境为低温热源，利用循环在高温下向高温热汇排热，收益供热量，将空间或物体加热到环境温度以上的机器。
用作把热能释放给物体或空间，使之温度升高的逆向循环系统称作热泵。
（当使用目的是向高温热汇释放热量时，系统称为热泵。
）热泵的性能系数COP=Qa/W供热量与补偿能之比。
6．制冷循环的热力学完善度，制冷机的性能系数COP答：1、循环效率（热力学完善度）:说明制冷循环与可逆循环的接近程度。
热力完善度愈大，表明该实际制冷循环热力学意义上的损失愈小，因此循环的经济性必然俞高。
定义：一个制冷循环的性能系数COP与相同低温热源、高温热汇温度下可逆循环的性能系数之比COPc 0< ∩=COP/COPc <11文档来源为:从网络收集整理.word版本可编辑.2、制冷机的性能系数:COP=Q/W7．单级蒸气压缩制冷循环的四个基本部件答：压缩机：①提高制冷剂的压力；②形成输送制冷剂的动力冷凝器：制冷剂高压蒸气与环境温度介质充分热交换膨胀阀: ①使高压常温制冷剂节流膨胀降压；②调节进入蒸发器的制冷剂流量蒸发器: 提供低压制冷剂与冷却空间充分热交换的场所，使制冷剂不断吸热汽化。
《家用电器维修技术》教材习题答案第1章 电风扇1. 常用的电风扇按其结构特征可分为台扇、落地扇、吊扇、顶扇、壁扇、转页扇等。
为了设计、制造和使用上的方便，以及简化对产品名称、型式、规格的叙述，有关部门制定了电风扇产品型号的统一命名方法。
电风扇型号的表示方法如下：派生代号电风扇代号系列代号品种代号设计序号规格代号其含义如下：第1部分是电风扇代号，用英文字母表示。
“F ”表示电风扇。
第2部分表示系列代号，用英文字母表示。
“R ”表示单相电容式（常省略）；“H ”表示单相罩极式；“T ”表示三相交流式；“Z ”表示直流式。
第3部分表示品种代号，用英文字母表示。
具体代号含义如表1-3所示。
表1-3 电风扇类型代号350mm ；FZD2-30表示直流顶扇，第2次设计，规格为300mm 。
2. 台扇的基本结构主要由5大部分构成：扇头、网罩、扇叶、底座和控制部分。
扇头主要由单相交流电动机、摇头机构及前后端盖组成。
扇叶也称风叶，是电风扇推动空气流动的主要部件。
网罩的主要作用是防止人体及外物接触旋转的扇叶，以保护人体安全和保护扇叶，同时还起到装饰和造型的作用。
底座一般做成圆形或长方形的金属体或塑料体，以构成一定的重量，来维持台扇的稳定性。
台扇的控制操作大都安装在底座的面板上，如调速开关、定时器等。
3.（1）电抗器调速法：电抗器调速是在电风扇的电动机外电路上串联一个电抗器，通过改变接入电抗器线圈匝数的不同来改变电动机的端电压，同时改变电动机的磁场强度，从而改变电动机的转速。
（2）抽头调速法：台扇常用的调速方法是抽头法。
抽头调速是在电动机定子的主绕组（又称运转绕组、工作绕组）与副绕组（又称起动绕组）之间，串接一组或几组绕组，称为调速绕组，调速绕组抽出几个头，并与调速开关相连。
调节调速开关，抽头转换，改变主绕组与副绕组之间的匝数比，从而改变磁场强度，达到调节转速的目的。
4.略。
5. 吊扇电动机与台扇电动机不同，采用封闭式外转子结构。
输入电路 扬声器混频 电路 输入 电路功率 放大中频 放大本机 振荡检波 电路低频 放大AGC《家电技术》思考题参考答案（2010/12）1． 什么叫超外差式接收？（1）它有什么优点？答：为克服直放式高低频端放大不一致灵敏度不均匀，对元器件及电路要求高的问题，出现一种超外差式接收电路。
所谓超外差接收是指使用变频的接收方式，即将天线接收到的高频信号与由本机振荡器产生的本振信号在混频器中进行混频，并取出两者的差频，变成频率低于高频信号的中频信号（即所谓的"变频"），然后再进行中频放大、解调，重现音频信号。
1912年，美国的阿姆斯特朗提出超外差接收原理。
超外差电路将外来信号统一变成一个固定频率的信号进行放大。
此频率即为中频。
1.收音机接收不同频率的信号都具有相同的放大能力。
中放电路还能根据外来信号的强弱自动调整放大倍数，使弱信号得到增强，强信号放大倍数减少，对不同强弱的电台接收效果趋于一致。
2。
由于变频后为固定的中频，频率比较低，容易获得比较大的放大量，因此收音机的灵敏度可以做得很高。
3. 由于外来高频信号都变成了一种固定的中频，这样就容易解决不同电台信号放大不均匀的问题。
4 由于采用"差频"作用，外来信号必须和振荡信号相差为预定的中频才能进入电路，而且选频回路、中频放大谐振回路又是一个良好的滤波器，其他干扰信号就被抑制了，从而提高了选择性。
（2）中周变压器起什么作用？选频，只让中频信号通过，原理：LC 谐振。
2． 画出调幅超外差式收音机组成框图。
混频电路、本机振荡电路、AGC 的作用是什么？自动增益控制电路（AGC ）使收强台时中放倍数较低；收弱台时中放倍数较高。
这样强弱台接收效果较一致。
3、中波频率范围是535—1605KHz ，则本机振荡频率范围为多少？某短波段的接收范围是4~12MHz ，则本机振荡频率范围为多少？我国调幅收音机的中波、短波频率范围各是多少？调频收音机频率是多少？解：调幅收音机的中波波段频率范围为526.5--1606.5kHz,短波波段频率范围为2.3--26.1MHz 。
《家电技术》思考题参考答案——仅供参考！（2018/08）1． 什么叫超外差式接收？ ( 可不用画图。
)答：为克服直放式高低频端放大不一致灵敏度不均匀，对元器件及电路要求高的问题，出现一种超外差式接收电路。
所谓超外差接收是指使用变频的接收方式，即将天线接收到的高频信号与由本机振荡器产生的本振信号在混频器中进行混频，并取出两者的差频，变成频率低于高频信号的中频信号（即所谓的"变频"），然后再进行中频放大、解调，重现音频信号。
1912年，美国的阿姆斯特朗提出超外差接收原理。
（1）它有什么优点？超外差电路将外来信号统一变成一个固定频率的信号进行放大。
此频率即为中频。
1.收音机接收不同频率的信号都具有相同的放大能力。
中放电路还能根据外来信号的强弱自动调整放大倍数，使弱信号得到增强，强信号放大倍数减少，对不同强弱的电台接收效果趋于一致。
2。
由于变频后为固定的中频，频率比较低，容易获得比较大的放大量，因此收音机的灵敏度可以做得很高。
3. 由于外来高频信号都变成了一种固定的中频，这样就容易解决不同电台信号放大不均匀的问题。
4 由于采用"差频"作用，外来信号必须和振荡信号相差为预定的中频才能进入电路，而且选频回路、中频放大谐振回路又是一个良好的滤波器，其他干扰信号就被抑制了，从而提高了选择性。
中频：调幅收音机465KHz ，调频收音机10.7MHz ，电视38 MHz（2）中周变压器起什么作用？ 选频，只让中频信号通过，原理：LC 谐振。
2． 画出调幅超外差式收音机组成框图。
混频电路、本机振荡电路、AGC 的作用是什么？（作用详见讲义）自动增益控制电路（AGC ）使收强台时中放倍数较低；收弱台时中放倍数较高。
这样强弱台接收效果较一致。
3、右为晶体管超外差式收音机中频放大电路示意图。
问AGC控制电压是如何控制中放管的放大倍数的？中频放大器的放大倍数K 在一定范围内随集电极电流Ic 的增加而增加，减小而减小。
用检波得到的AGC 电压U AGC 去控制中放三极管的基极。
收强台时U AGC 较低，中放管Ic ↓，放大倍数K ↓；收弱台时U AGC较高，Ic ↑，放大倍数较高。
这样强弱台接受效果较一致。
4、 画出微波炉磁控管示意图，说明其工作原理。
如何控制输出功率的大小？磁控管振荡管，产生微波。
管内有一圆筒形阴极。
外有阳极。
磁钢在阴阳极之间产生轴向磁场。
直流高压加到阴（-）、阳（+）极上，电子从阴极飞向阳极，由于磁场的作用，电子沿螺旋轨迹运动。
阳极上有一个个小小的中频振腔，当电子达到阳极附近时，在腔内引起振荡，产生微波。
因频率极高，一般LC 振荡电路无法产生。
一般振荡电路L 、C 与电子管分开，L 、C 均较大。
一段导线即有电感。
还有极间分布电容。
磁控管为L 、C 电子管三合一。
（常见的食物含有大量的极性分子。
极性分子在平时呈不规则排列，加上外电场以后就会发生旋转，沿电场方向排列。
微波炉利用磁控管产生一个2450MHz 的交变电场，电场方向改变，食物中极性分子的方向也会相应改变。
当对食物施加2450MHz 的微波电场时，电场方向每秒中变幻24.5亿次，极性分子也会随之摆动24.5亿次。
这种分子摆动的能量即热能，分子的剧烈振动表现为宏观的温度上升，即形成微波加热的效果，食物被煮熟。
由于微波具有较强的穿透力，因此可以对食物内部、外部同时加热，所以效率很高。
）调节磁控管的平均工作时间控制输出功率的大小。
（见讲义）5、 电磁炉的工作原理是什么？为什么要使用25KHz 的高频交流电而不直接用50赫兹的市电？为什么要用铁锅不用铝锅铜锅？如何控制输出功率的大小？电磁炉利用电磁感应原理，交变磁场作用于金属体，在金属体内产生感应电流—涡流，涡流产生热效应。
其工作过程如下：交流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场。
其磁力线穿透灶台的陶瓷台板而作用于金属锅。
在烹饪锅体内因电磁感应就有强大的涡流产生。
涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。
高频电磁场更容易产生电磁感应，所以用25KHz 高频。
（用铁锅原因另见讲义）。
用PWM 控制方式控制输出功率的大小。
（见讲义）6、 双金属片控制温度的原理是什么？说明电熨斗的工作原理。
调温钮起何作用？双金属片式温控元件 两种膨胀系数α不同的金属轧制在一起。
常温下是平直的。
高温后α大的伸长多；α小的伸长少。
温度越高，弯曲越大。
温降后会恢复原状。
通电加热，温度升高，双金属片向上弯曲，瓷块顶开上青铜片，断开电路，停止加热，温度下降，……，使温度控制在设定值。
调温钮往下调，温控点下降，反之，温控点上升。
（为什么？）7、PTC 是什么器件？它具有什么性质？恒温型PTC 为什么能起温度控制作用？磁钢控温器控温是利用它的什么性质？PTC —正向温度系数热敏电阻。
温度越高，电阻越大。
钛酸钡BaTiO3加微量镧族元素烧结而成。
成份不同，性能不同，适应不同要求。
称“陶瓷半导体”。
恒温型PTC ：发热元件兼温控元件。
通电→发热→升温→R ↑→P ↓→降温→R ↓→P ↑……，使温度恒定在一定值。
磁钢限温器 利用磁性材料在居里点温度之上时失磁的原理制成。
居里点 ——磁性物质失去磁性的温度。
8、画出电子泡茶壶电路图。
叙述其工作原理。
压敏开关为压力敏感开关，安装于电子泡茶壶底座，当压力大于一定值时接通（水壶装水置于底座上，压敏开关接通）。
选择开关置于手控，由人控制电热管通电加热；通过选择开关置于OFF ，或提起水壶停止加热。
开关置于自控，温控开关接通，电热管加热，至1000C 水沸腾，手动控制OFF 。
开关置于自控，温控开关为双金属片开关，当温度超过100℃时断开，停止加热；当温度降低到900C 时,双金属片就会复位,恢复到接通状态，通电加热直到1000C ，这样水壶始终处于保温状态。
选择开关置于OFF ，断电关机。
9、画出电感镇流式日光灯电路图，简述其工作原理。
（1）写出各组成部分的名称（2）简述其工作原理1． 组成（1）灯管—灯丝，玻管，充氩气（ Ar ）、微量汞（Hg ）；内壁涂荧光粉；不同荧光粉发不同色光，卤磷酸钙发日光色。
灯丝—发射电子Ar—在高压下电离放电，助燃Hg—气化电离，放电，发紫外光，激发荧光粉，发可见光电感镇流器—铁心、线圈，产生高压，镇流（限流作用）。
2．电感镇流器荧光灯工作过程（1）灯丝预热启辉器S中气体氖气放电（发红光），S中双金属发热，弯曲，与静触片接触，放电熄灭，灯丝通电，加热；（2）启动双金属片冷却，复原，断开，由于电流突然中断，镇流器线圈产生高压（感应电动势），灯管内Ar 电离放电，温度升，汞汽化，电离，放电，发2537埃的紫外光；激发荧光粉发可见光。
（3）限流：启动后灯管电压降至100V左右，L起限流作用，启辉器不起辉。
Ne不放电。
10、彩色全电视信号包括那些内容？消隐信号和行、场同步信号的作用是什么？亮度信号, 色度信号,色同步信号，行、场同步信号，行、场消隐信号，伴音信号电子束从左向右扫描，显示一行图像，回头再扫下一行前，它从右到左，这个行回扫过程不传送图像信号，因此要迅速且不能留下“痕迹”，这就要有一个“行消隐”信号。
同样场回扫时也要有一个场消隐信号。
同步信号是全电视信号幅度最高的部分，称为“同步头”。
先把同步头分离出来，加以放大，再分离出行、场同步信号分别去控制行、场扫描。
当接收机的行、场扫描频率、相位与电视台发送来的电视信号的行、场扫描不同步时，同步信号随时对它加以纠正（“纠偏”），使之步调一致。
11、画出一个行周期黑白电视信号的示意图。
如右图12、简述黑白显像管的工作原理。
组成：1．电子枪灯丝、阴极：用6.3V电压通入灯丝，加热阴极；栅极：靠近阴极，控制电子束的强弱。
4.7μS栅极电位比阴极电位越低，电子束越弱，打到屏上越暗;加速极：加100—400V电压，提高电子束的速度；聚焦极：“电子透镜”，使电子束打到屏上的点很小。
越小越好，图像越清晰；高压极：与管内石墨层、蒸铝膜相连，加一万伏高压，吸引电子束，使之高速轰击荧光屏；.2．荧光屏内涂荧光物质，在电子束轰击下发光。
电子束越强，发光亮度越高。
高压极电压越高，亮度越高。
高压电压一般为固定值。
电子束打在屏上的位置由偏转磁场控制。
偏转磁场由偏转线圈产生。
控制水平方向（行）扫描的叫行偏转线圈。
控制垂直（场）扫描的叫场偏转线圈。
13、三基色是哪三色？什么是空间混色法和直接混色法？什么是彩色三要素？三基色一般是红、绿、蓝三色。
空间混色法：是利用人眼空间细节分辨力差的特点，将三种基色光点放在同一表面的相邻处，只要这三个基色光点足够小，相距足够近，当人眼在一定距离之外观看时，就会看到三种基色光混合后的彩色光。
直接混色法：将三种光谱不同的基色光直接投射到一个全反射面上实现混色。
时间混色法：这种方法是将三种基色光按一定顺序轮流投射到同一表面上,只要轮换速度足够快，利用人眼的视觉惰性产生的彩色感就与三种基色光直接混合时相同。
•自然界几乎所有彩色均可用红（R）、绿（G）、蓝（B）三种基本色光按不同比例混合而成，反之，自然界中的所有彩色又可分解为红绿蓝三种基色光，这就是三基色原理。
任一基色是用其余基色都无法合成的。
光线作用到人眼的效果可用三个量来描写：亮度（Y）、色调和色饱和度，后二者合成色度（F）。
色调为光的颜色，由光的波长成分决定。
色饱和度表示彩色的浓淡或深浅程度。
色饱和度越高，人眼感觉彩色越鲜艳。
饱和度高低由彩色光中所含白光的比例所决定，白光成分越多，饱和度越低，彩色越淡。
亮度是彩色光对人眼作用后产生的明暗程度的感觉。
色光的能量（强度）越大，感觉越亮。
同时，人眼对同等能量的不同彩色的亮度感觉是不同的，亮度感觉是按白、黄、青、绿、紫、红、蓝的顺序逐步降低的。
14、画出彩色电视编码、解码过程框图。
（右图）彩色电视三大制式各是什么？ (1)NTSC 制（N 制）也称“正交平衡调幅制”。
(2)PAL 制（帕尔制）“逐行倒相正交平衡调幅制”。
(3)SECAM 制（塞康制）“行轮换调频制”。
我国是PAL 制式：行扫描线数：625；隔行扫描；行频：15625Hz ；帧频：25Hz ，每帧625行；场频：50Hz ；拌音中频：6.5MHz15、什么是彩色电视信号传送的顺序制同时制和兼容同时制？顺序制：红、绿、蓝三个基色信号按照一定的时间顺序，在一个信道分别传送；在接收端以相同的顺序轮流把三个基色信号加于彩色显像管的三个阴极，轮流显示出三个基色图像。
利用人眼的视觉暂留特性进行混色，最后得到一副完美的彩色图像同时制：三个基色信号用三个信道同时传送。
