基本图像变换

常见图形的变换及用途：教案详解图像变换方法与应用图形变换，是指将一个图形进行身形、大小、位置和姿态的改变，从而得到一个新的图形的过程，是图像处理中的重要内容。

图形变换不仅可以使得图像更加丰富和多样化，还可以在很多领域得到广泛的应用，如游戏、电影、多媒体、医疗等领域，今天我们就来详细的学习一下常见图形的变换及用途，希望对你有所帮助。

一、图形变换的基础知识1、图形变换的基本类型：主要包括刚性变换、相似变换、仿射变换、投影变换等。

2、图形变换的重要影响因素：主要包括变换矩阵、变换前后的坐标系、变换前后的图像大小等。

3、图形变换的基本理论：主要包括平移、缩放、旋转、翻转、拉伸、扭曲等几个关键技术。

二、常见图形变换及用途1、平移变换平移变换是将图像在正交平面内沿着x、y轴方向进行移动的一种基本变换，用于调整图像的位置。

通常使用平移矩阵来进行平移变换，矩阵内容为：[[1, 0, dx], [0, 1, dy], [0, 0, 1]]，其中dx、dy分别表示在x、y轴方向上的平移距离。

应用场景：在许多图像处理算法中，都需要将图像进行平移变换，比如说模板匹配、人脸检测等。

2、缩放变换缩放变换是将图像在x轴和y轴方向上均匀拉伸或收缩的一种基本变换。

通常使用缩放矩阵来进行缩放变换，矩阵内容为：[[a, 0, 0], [0, b, 0], [0, 0, 1]]，其中a、b表示在x、y轴各自方向上的缩放比例。

应用场景：在许多图像处理算法中，都需要将图像进行缩放变换，比如图像放大、縮小、模式识别、图像超分辨率重建等。

3、旋转变换旋转变换是将图像沿着某一点进行旋转的一种基本变换。

通常使用旋转矩阵来进行旋转变换，矩阵内容为：[[cosθ, -sinθ, 0], [sinθ, cosθ, 0], [0, 0, 1]]，其中θ表示旋转的角度。

应用场景：旋转变换在图像矫正、图像特征提取以及计算机视觉领域中得到广泛的应用。

4、翻转变换翻转变换是将图像进行水平或垂直方向翻转的一种基本变换。

三种图象变换：平移变换、对称变换和伸缩变换①平移变换：(h>0)Ⅰ、水平平移：函数()y f x a =+的图像可以把函数()y f x =的图像沿x 轴方向向左(0)a >或向右(0)a <平移||a 个单位即可得到；1）y=f(x)h 左移→y=f(x+h)；2）y=f(x) h 右移→y=f(x -h)；Ⅱ、竖直平移：函数()y f x a =+的图像可以把函数()y f x =的图像沿x 轴方向向上(0)a >或向下(0)a <平移||a 个单位即可得到；1）y=f(x) h 上移→y=f(x)+h ；2）y=f(x) h下移→y=f(x)-h 。

②对称变换：Ⅰ、函数()y f x =-的图像可以将函数()y f x =的图像关于y 轴对称即可得到； y=f(x) 轴y →y=f(-x)Ⅱ、函数()y f x =-的图像可以将函数()y f x =的图像关于x 轴对称即可得到；y=f(x) 轴x →y= -f(x)Ⅲ、函数()y f x =--的图像可以将函数()y f x =的图像关于原点对称即可得到；y=f(x) 原点→y= -f(-x)Ⅳ、函数)(y f x =的图像可以将函数()y f x =的图像关于直线y x =对称得到。

y=f(x) x y =→直线x=f(y)Ⅴ、函数)2(x a f y -=的图像可以将函数()y f x =的图像关于直线a x =对称即可得到；y=f(x) a x =→直线y=f(2a -x)。

③翻折变换：Ⅰ、函数|()|y f x =的图像可以将函数()y f x =的图像的x 轴下方部分沿x 轴翻折到x 轴上方，去掉原x 轴下方部分，并保留()y f x =的x 轴上方部分即可得到；Ⅱ、函数(||)y f x =的图像可以将函数()y f x =的图像右边沿y 轴翻折到y 轴左边替代原y 轴左边部分并保留()y f x =在y 轴右边部分即可得到④伸缩变换：Ⅰ、函数()y af x =(0)a >的图像可以将函数()y f x =的图像中的每一点横坐标不变纵坐标伸长(1)a >或压缩（01a <<）为原来的a 倍得到；y=f(x)ay ⨯→y=af(x)Ⅱ、函数()y f ax =(0)a >的图像可以将函数()y f x =的图像中的每一点纵坐标不变横坐标压缩(1)a >或伸长（01a <<）为原来的1a倍得到。

opencv：图像的基本变换0.概述图像变换的基本原理都是找到原图和⽬标图的像素位置的映射关系，这个可以⽤坐标系来思考，在opencv中，图像的坐标系是从左上⾓开始(0,0)，向右是x增加⽅向(cols)，向下时y增加⽅向(rows)。

普通坐标关系：图像坐标关系：1.图像的平移图像的平移是⽐较简单的映射关系，对于原图像的某个像素点位置(X0,Y0)，向右平移100个像素的话，变换之后的⽬标像素点位置(X =X0+100,Y)，然后⽤原图像的像素值填充⽬标位置就可，因此我们需要将这种映射关系转换⼀下，⽅便获得原图像素值，也就是X0 = X-100，这⾥X是已知的。

具体代码如下：void translation(cv::Mat & src, cv::Mat & dst, int dx, int dy){const int rows = src.rows; // 获得原图的⾼度（y）const int cols = src.cols; // 获得原图的宽度（x）dst.create(rows, cols, src.type()); // 按照原图⼤⼩和格式创建⼀个空⽩图Vec3b *p;for (int Y = 0; Y < rows; ++Y) // 按⾏扫描{p = dst.ptr<Vec3b>(Y);for (int X = 0; X < cols; ++X){int X0 = X - dx; // 逆映射关系，求得原图的位置int Y0 = Y - dy;if (X0 >= 0 && Y0 >= 0 && X0 < cols && Y0 < rows) // 防⽌越界{p[X] = src.ptr<Vec3b>(Y0)[X0]; // 将原图的像素值赋给⽬标位置}}}}2.图像的缩放这⾥暂时只贴出opencv的缩放接⼝：void resize(InputArray src, //输⼊图像OutputArray dst, // 输出图像Size dsize, // 指定的输出图像的⼤⼩double fx=0, // 横向缩放⽐例double fy=0, // 纵向缩放⽐例int interpolation=INTER_LINEAR // 指定插值⽅式);3.图像的旋转图像旋转矩阵的原理可以参考基本映射关系：我们只需要根据这个映射关系写就好，其中的dx和dy主要⽤来计算旋转中⼼的，如果都是0的话图像就是围绕图像坐标(0,0)来旋转，该公式中的W'和H'指的是⽬标图像的宽度和⾼度。

函数图象的几种常见变换⑪ 平移变换：左右平移---“左加右减”（注意是针对x 而言）；上下平移----“上加下减”(注意是针对()f x 而言).⑫翻折变换：()|()|→f x f x ；“下沿X 轴翻折到上面”()(||)→f x f x .“右往左翻折—沿Y 轴”⑬对称变换：①证明函数图像的对称性,即证图像上任意点关于对称中心(轴)的对称点仍在图像上.②证明图像1C 与2C 的对称性,即证1C 上任意点关于对称中心(轴)的对称点仍在2C 上,反之亦然.③函数()y f x =与()y f x =-的图像关于直线0x =(y 轴)对称；函数()y f x =与函数()y f x =-的图像关于直线0y =(x 轴)对称；④若函数()y f x =对x R ∈时，()()f a x f a x +=-或()(2)f x f a x =-恒成立,则()y f x =图像关 于直线x a =对称；⑤若()y f x =对x R ∈时,()()f a x f b x +=-恒成立,则()y f x =图像关于直线2a b x +=对称；⑥函数()y f a x =+,()y f b x =-的图像关于直线2b a x -=对称(由a x b x +=-确定)；⑦函数()y f x a =-与()y f b x =-的图像关于直线2a b x +=对称；⑧函数()y f x =,()y A f x =-的图像关于直线2A y =对称(由()()2f x A f x y +-=确定)；⑨函数()y f x =与()y f x =--的图像关于原点成中心对称；函数()y f x =,()y n f m x =--的图像关于点22(,)m n对称；⑩函数()y f x =与函数1()y f x -=的图像关于直线y x =对称；曲线1C ：(,)0f x y =,关于y x a =+,y x a =-+的对称曲线2C 的方程为(,)0f y a x a -+=(或(,)0f y a x a -+-+=；曲线1C ：(,)0f x y =关于点(,)a b 的对称曲线2C 方程为：(2,2)0f a x b y --=. 9.函数的周期性：⑪若()y f x =对x R ∈时()()f x a f x a +=-恒成立,则 ()f x 的周期为2||a ；⑫若()y f x =是偶函数,其图像又关于直线x a =对称,则()f x 的周期为2||a ；⑬若()y f x =奇函数,其图像又关于直线x a =对称,则()f x 的周期为4||a ；⑭若()y f x =关于点(,0)a ,(,0)b 对称,则()f x 的周期为2||a b -；⑮()y f x =的图象关于直线x a =,()x b a b =≠对称,则函数()y f x =的周期为2||a b -；⑯()y f x =对x R ∈时,()()f x a f x +=-或1()()f x f x a +=-,则()y f x =的周期为2||a ；。

高中数学图像变换问题教案在高中数学课程中，图像变换是一个重要的知识点，它不仅涉及代数与几何的综合应用，还锻炼了学生的空间想象能力和逻辑推理能力。

为了帮助教师更好地设计教学环节，本文将提供一个针对高中数学图像变换问题的教案范本。

## 教学目标1. 理解并掌握平移、翻折、旋转等基本的图像变换规律。

2. 能够熟练进行坐标系中的点、线段等基本图形的变换操作。

3. 培养学生通过图像变换解决实际问题的能力。

4. 提高学生利用几何画板软件进行图像变换操作的实践技能。

## 教学内容- 平移变换：点的平移公式，线段的平移方法。

- 翻折变换：关于x轴、y轴以及任意直线的翻折。

- 旋转变换：围绕某一点或某一轴旋转的变换规则。

- 综合应用：多种变换结合的问题解决方法。

## 教学过程### 引入新课开始上课时，教师可以通过展示日常生活中的实例，如钟表的指针转动、折叠纸张等，来引出图像变换的概念，激发学生的学习兴趣。

### 讲解新知1. **平移变换**：- 定义说明：保持图形的形状和大小不变，沿一定方向移动一定距离。

- 公式推导：(x, y) -> (x+a, y+b)，其中a、b为沿x轴和y轴的移动距离。

- 实例演示：用几何画板展示点的平移过程。

2. **翻折变换**：- 概念介绍：图形以某条直线为对称轴进行反转。

- 坐标变化：关于x轴翻折，y坐标取反；关于y轴翻折，x坐标取反；关于任意直线翻折，则需找到对应的对称点坐标。

- 练习操作：指导学生使用几何画板完成翻折变换。

3. **旋转变换**：- 原理解释：图形绕一个点或一条直线旋转一定角度。

- 坐标转换：绕原点逆时针旋转θ度，坐标变为(xcosθ-ysinθ，xsinθ+ycosθ)。

- 案例分析：通过具体例题让学生了解旋转变换的应用。

### 课堂练习分发练习题，让学生独立完成，包括点的平移、翻折和旋转等基本题型，然后进行小组讨论，互相解答疑惑。

### 归纳总结由学生总结本节课所学内容，教师补充并强调关键点和常见错误。

图像变换原理图像变换是一种通过改变图像的像素值或空间关系，以得到新的视觉效果或数据表示的技术。

它在计算机图形学、计算机视觉、图像处理等领域中具有重要的应用。

图像变换可以分为两类：几何变换和像素变换。

几何变换是通过改变图像的形状、位置、大小或者方向来实现的。

常见的几何变换包括平移、旋转、缩放和错切等操作。

平移是通过将图像在水平和垂直方向上的像素值进行移动来实现的，旋转是将图像绕着某个中心点旋转一定角度，缩放是通过改变图像的像素间距来改变图像的大小，而错切是通过改变图像像素之间的相对位置来改变图像的形状。

像素变换是通过改变图像的像素值来实现的。

常见的像素变换包括亮度调整、对比度调整、颜色空间转换和直方图均衡化等操作。

亮度调整是通过改变图像的亮度值来调整图像的明暗程度，对比度调整是通过改变图像的像素值范围来调整图像的清晰程度，颜色空间转换是将图像从一个颜色空间转换到另一个颜色空间，而直方图均衡化是通过改变图像的像素分布来增强图像的对比度和细节。

图像变换的原理主要包括以下几个方面：1. 像素级处理：图像变换是在图像的每个像素上进行的，通过改变每个像素的数值或颜色来实现图像的变换。

2. 空间转换：图像变换可以在图像的整个空间范围内进行，也可以只在图像的局部区域进行。

3. 插值方式：在对图像进行变换时，需要对新像素的像素值进行估计。

插值是一种常用的方法，通过对周围已知像素的像素值进行加权平均或其他数学处理来估计新像素的像素值。

4. 变换模型：不同的图像变换可以使用不同的数学模型来描述。

常见的变换模型包括仿射变换、透视变换和非线性变换等。

图像变换的原理和方法是计算机图形学和图像处理领域的基础知识，它为我们理解图像的特征提取、目标识别、图像增强和图像生成等问题提供了重要的工具和思路。

随着计算机技术的不断发展，图像变换的应用和研究也在不断深入和扩展，为我们实现更加丰富多样的图像处理和图像生成效果提供了可能。

图形变换基本概念图形变换是计算机图形学中的一个重要概念，它通过对图形进行特定操作来改变其形状、大小或位置。

图形变换常用于图像处理、动画制作和计算机图形学等领域，对于实现图像变换效果有着重要的作用。

本文将介绍几种常见的图形变换方法及其基本概念。

一、平移变换（Translation）平移变换是一种基本的图形变换方法，它将图形沿着指定的方向进行移动。

平移变换可以通过改变图形中所有点的坐标来实现。

设原始坐标为（x，y），平移变换后的坐标为（x'，y'），则有如下公式：x' = x + dxy' = y + dy其中dx和dy分别是水平和垂直方向上的平移量。

通过改变dx和dy的值，可以实现图形的平移。

二、旋转变换（Rotation）旋转变换是将图形绕着指定点旋转一定角度的操作。

旋转变换可以通过改变图形中每个点的坐标来实现。

设原始坐标为（x，y），旋转变换后的坐标为（x'，y'），则有如下公式：x' = x*cosθ - y*sinθy' = x*sinθ + y*cosθ其中θ表示旋转的角度。

通过改变θ的值，可以实现图形的旋转。

三、缩放变换（Scaling）缩放变换是将图形按比例进行放大或缩小的操作。

缩放变换可以通过改变图形中每个点的坐标来实现。

设原始坐标为（x，y），缩放变换后的坐标为（x'，y'），则有如下公式：x' = x * sxy' = y * sy其中sx和sy分别表示在水平和垂直方向上的缩放比例。

通过改变sx和sy的值，可以实现图形的缩放。

四、错切变换（Shearing）错切变换是将图形在水平或垂直方向上斜向延伸的操作。

错切变换可以通过改变图形中每个点的坐标来实现。

设原始坐标为（x，y），错切变换后的坐标为（x'，y'），则有如下公式：x' = x + myy' = nx + y其中n和m分别表示在水平和垂直方向上的错切系数。

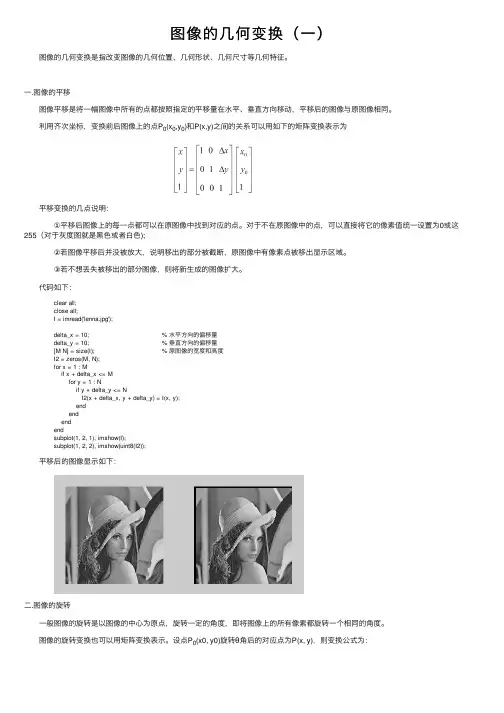

图像的⼏何变换（⼀）图像的⼏何变换是指改变图像的⼏何位置、⼏何形状、⼏何尺⼨等⼏何特征。

⼀.图像的平移图像平移是将⼀幅图像中所有的点都按照指定的平移量在⽔平、垂直⽅向移动，平移后的图像与原图像相同。

利⽤齐次坐标，变换前后图像上的点P0(x0,y0)和P(x,y)之间的关系可以⽤如下的矩阵变换表⽰为平移变换的⼏点说明：①平移后图像上的每⼀点都可以在原图像中找到对应的点。

对于不在原图像中的点，可以直接将它的像素值统⼀设置为0或这255（对于灰度图就是⿊⾊或者⽩⾊);②若图像平移后并没被放⼤，说明移出的部分被截断，原图像中有像素点被移出显⽰区域。

③若不想丢失被移出的部分图像，则将新⽣成的图像扩⼤。

代码如下：clear all;close all;I = imread('lenna.jpg');delta_x = 10; % ⽔平⽅向的偏移量delta_y = 10; % 垂直⽅向的偏移量[M N] = size(I); % 原图像的宽度和⾼度I2 = zeros(M, N);for x = 1 : Mif x + delta_x <= Mfor y = 1 : Nif y + delta_y <= NI2(x + delta_x, y + delta_y) = I(x, y);endendendendsubplot(1, 2, 1), imshow(I);subplot(1, 2, 2), imshow(uint8(I2));平移后的图像显⽰如下：⼆.图像的旋转⼀般图像的旋转是以图像的中⼼为原点，旋转⼀定的⾓度，即将图像上的所有像素都旋转⼀个相同的⾓度。

图像的旋转变换也可以⽤矩阵变换表⽰。

设点P0(x0, y0)旋转θ⾓后的对应点为P(x, y)，则变换公式为：或者是利⽤公式进⾏图像旋转变换时，需要注意如下两点：①为了避免图像信息的丢失，图像旋转后必须进⾏平移变换。

②图像旋转之后，会出现许多空洞点，我们必须对这些空洞点进⾏填充处理，否则图像旋转后的效果不好,⼀般也将这种操作称作为插值处理。
