交流参数的测定

交流参数的测量方法《交流参数的测量方法》在电子工程领域，交流参数的测量是非常重要的，因为它们直接影响到电子设备的性能和稳定性。

本文将介绍几种常见的交流参数测量方法，以帮助读者了解并选择合适的方法。

首先，频率是交流参数中的一个关键指标。

测量频率的方法有多种，其中最常见的是使用频谱分析仪进行测量。

频谱分析仪可以将信号分解为不同频率的成分，并显示出频谱图。

通过观察频谱图，可以准确地确定信号的频率。

另一个重要的交流参数是振幅，即信号的幅度大小。

测量振幅的方法可以是直接测量信号电压或电流的大小，也可以使用功率计进行测量。

功率计可以测量电路中的功率，从而间接测量信号的振幅。

此外，示波器也是一个常见的测量振幅的工具，它可以显示信号的波形，并通过测量波形的峰值来确定信号的振幅。

除了频率和振幅，相位也是交流参数中的重要参数。

相位指的是信号与参考信号之间的时间差。

测量相位的方法可以是使用示波器进行时间测量，或者使用锁相放大器进行相位差测量。

锁相放大器可以精确地测量信号的相位差，并提供相位校准和补偿功能。

此外，交流参数的测量还需要考虑信噪比。

信噪比反映了信号中有用信息和噪声的比例。

测量信噪比的方法可以是使用噪声表进行噪声测量，然后与信号进行对比计算。

另一种方法是使用频谱分析仪测量信号功率和噪声功率，并计算它们的比值。

最后，温度是一个常常需要测量的交流参数。

测量温度的方法有很多，常见的是使用温度计进行直接测量。

温度计可以是电阻温度计、热敏电阻、热电偶等。

此外，还可以使用红外测温仪进行非接触式测温，它可以通过红外辐射测量物体表面的温度。

总而言之，交流参数的测量方法有很多种，每种方法都有其适用的场景和精度要求。

为了确保准确和可靠的测量结果，我们应选择合适的测量方法，并根据需要进行校准和精度控制。

通过熟练掌握这些方法，我们可以更好地理解和分析交流参数，为电子设计和维护提供技术支持。

实验《交流参数的测定》一、实验目的1、 学习用交流电压表、电流表和功率表测量交流电路中的阻抗及元件参数。

2、 掌握交流调压器和功率表的使用方法。

3、 学习电抗容性、感性性质的判定。

二、实验原理介绍 1、 交流参数的三表法测量正弦交流电路中各个元件的参数值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用来测量50Hz 交流电路参数的基本方法。

计算的基本公式为：电阻元件的电阻：I U R R =或2IP R =电感元件的感抗I U X L L =，电感fX L π2L =电容元件的容抗IU X C C =，电容C21fXC π=串联电路复阻抗的模IU Z =，阻抗角 RX arctg=ϕ其中：等效电阻 2IP R =，等效电抗22RZ X -=2、 负载性质的判定在图中被测端口并一个小电容，若电流增大，则负载性质为容性阻抗，若电流减大，则负载性质为感性阻抗。

三、实验设备1、NEEL-II 型电工电子实验装置。

四、实验内容用单项交流调压器的交流输出作为电源，电压50HZ ，如图1、2。

图1 图21、 交流调压器的交流输出150V ，负载为镇流器L 。

用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。

2、 交流调压器的交流输出180V ，负载为1uf 电容C 。

用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。

3、在负载端并联接入2.2 uf电容C1，观察并记录值，判定负载性质。

五、实验总结及思考题1、为什么负载端并小接电容可以判定负载性质？。

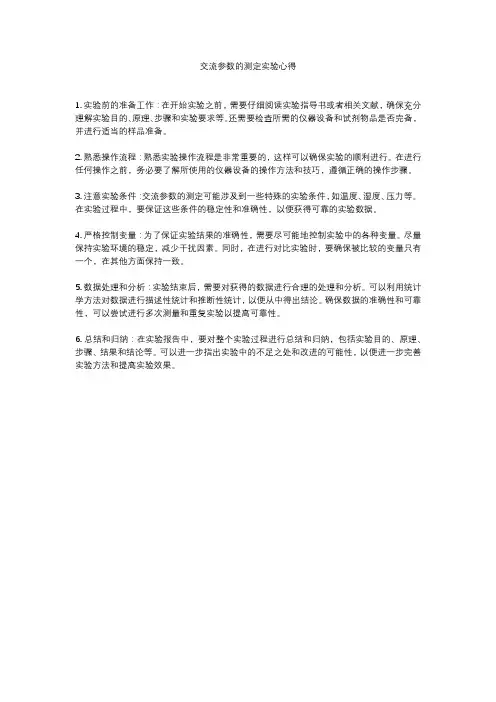

交流参数的测定实验心得
1. 实验前的准备工作：在开始实验之前，需要仔细阅读实验指导书或者相关文献，确保充分理解实验目的、原理、步骤和实验要求等。

还需要检查所需的仪器设备和试剂物品是否完备，并进行适当的样品准备。

2. 熟悉操作流程：熟悉实验操作流程是非常重要的，这样可以确保实验的顺利进行。

在进行任何操作之前，务必要了解所使用的仪器设备的操作方法和技巧，遵循正确的操作步骤。

3. 注意实验条件：交流参数的测定可能涉及到一些特殊的实验条件，如温度、湿度、压力等。

在实验过程中，要保证这些条件的稳定性和准确性，以便获得可靠的实验数据。

4. 严格控制变量：为了保证实验结果的准确性，需要尽可能地控制实验中的各种变量。

尽量保持实验环境的稳定，减少干扰因素。

同时，在进行对比实验时，要确保被比较的变量只有一个，在其他方面保持一致。

5. 数据处理和分析：实验结束后，需要对获得的数据进行合理的处理和分析。

可以利用统计学方法对数据进行描述性统计和推断性统计，以便从中得出结论。

确保数据的准确性和可靠性，可以尝试进行多次测量和重复实验以提高可靠性。

6. 总结和归纳：在实验报告中，要对整个实验过程进行总结和归纳，包括实验目的、原理、步骤、结果和结论等。

可以进一步指出实验中的不足之处和改进的可能性，以便进一步完善实验方法和提高实验效果。

交流信号的几种常用参数测量一、引言本文将介绍几种常用的交流信号参数测量仪器，包括示波器、频谱仪和信号发生器。

二、示波器示波器是测量交流信号常用的仪器之一、示波器通过显示电压随时间变化的波形来分析其特性。

示波器通常包括一个探头用于连接被测信号源，一个显示屏用于显示波形，以及一些控制按钮用于调整测量参数。

1.幅度测量：示波器能够准确地测量交流信号的幅度。

通过调整示波器的垂直量程和增益等参数，可以将信号的幅度显示在屏幕上。

2.频率测量：示波器也能够测量交流信号的频率。

通过调整示波器的水平量程和观察屏幕上的周期数，可以计算信号的频率。

3.相位测量：示波器可以通过测量不同信号的相位差来计算交流信号的相位。

通过在示波器上同时显示两个信号源的波形，可以直观地比较它们的相位差。

三、频谱仪频谱仪是另一种常用的交流信号参数测量仪器。

频谱仪可以将信号分解成它们的频谱成分，并显示在频谱图上。

频谱仪通常包括一个输入端口用于连接被测信号源，一个显示屏用于显示频谱图，以及一些控制按钮用于调整测量参数。

1.频谱分析：频谱仪可以将复杂的交流信号分解成它们的频谱成分。

通过调整频谱仪的分辨率和带宽等参数，可以得到更准确的频谱图。

2.噪声测量：频谱仪可以测量交流信号中的噪声水平。

通过分析频谱图上的噪声特征，可以评估信号的噪声水平和噪声分布。

3.杂散分析：频谱仪可以分析交流信号中的杂散成分。

通过分析频谱图上的杂散特征，可以评估信号品质和杂散水平。

四、信号发生器信号发生器是一种用于产生标准信号的仪器。

它能够产生稳定、精确的交流信号，并且可以调整信号的幅度、频率和相位等参数。

信号发生器通常包括一个输出端口用于连接被测设备，一个显示屏用于显示信号参数，以及一些控制按钮用于调整信号参数。

1.幅度设置：信号发生器可以准确地设置交流信号的幅度。

通过调整信号发生器的幅度参数，可以产生所需的信号幅度。

2.频率设置：信号发生器可以准确地设置交流信号的频率。

交流电路参数的测量实验报告实验报告：交流电路参数的测量1. 实验目的：本实验的目的是通过实际测量交流电路中的电流、电压和功率等参数，掌握交流电路的基本测量方法，并验证和探索交流电路的特性。

2. 实验仪器和材料：（1）数字万用表（2）交流电源（3）电流表（4）电阻箱（5）电容（6）电感（7）导线等3. 实验原理：在交流电路中，电压和电流的波形是随着时间变化的，所以无法直接测量其峰值和有效值。

一般采用示波器来显示交流电流和电压波形的方法。

测量电流和电压的有效值可以借助示波器进行测量，或利用电流表和电压表分别测量交流电流和电压的峰值，然后利用相应的公式计算出电流和电压的有效值。

而交流电路的功率则需要通过乘积法测量，即乘以电流和电压的有效值。

需要特别注意的是，对于非线性负载的交流电路，功率测量时要考虑电流和电压的相位差，即功率因数。

4. 实验步骤：（1）接线首先将交流电源正极与电感的一端相连，然后将电感的另一端与电容串联，再将电容与电阻箱并联，最后将电阻箱与负极相连，形成一个交流电路。

（2）测量电流将电流表串联在电阻箱和电路之间，记录电流表的示数，即为电流的有效值。

（3）测量电压将数字万用表的交流电压档调至最大量程，分别测量电容两端的电压和电阻箱两端的电压，记录数值为电压的峰值。

（4）计算功率根据测得的电流和电压值，利用相应的公式计算出功率的值。

（5）改变负载通过改变电阻箱的阻值，可以观察到电流、电压和功率的变化规律。

5. 实验结果与数据处理：以实验数据为例，假设测得的电流为2A，电压为10V，根据公式，计算得出这个交流电路的功率为20W。

6. 实验讨论：通过实验我们可以观察到，交流电路中的电流、电压和功率是随着负载的变化而变化的。

当负载增大时，电流和电压的值也会相应增大，而功率的值则由电流和电压的乘积决定。

此外，对于非线性负载，还需要考虑功率因数的影响。

7. 实验结论：本实验通过测量交流电路中的电流、电压和功率等参数，掌握了交流电路的基本测量方法，并对交流电路的特性进行了验证和探索，提高了我们对交流电路的认识。

交流电路参数的测定实验总结一、引言交流电路参数的测定是电工实验中的重要内容之一。

通过测定电路的电压、电流、功率等参数，可以了解电路的性能和特性，对于电路的设计、分析和优化具有重要意义。

本文将对交流电路参数的测定实验进行总结和归纳。

二、实验目的本次实验的目的是通过测量电路中的电压、电流和功率等参数，来了解交流电路的特性，并验证理论计算结果的准确性。

三、实验原理交流电路参数的测定主要依靠电压表、电流表和功率表等仪器设备进行测量。

在实验中，可以通过串联或并联连接这些仪器来测量电压、电流和功率的数值。

四、实验步骤1. 准备实验所需的仪器设备，包括电压表、电流表和功率表等。

2. 搭建所需的交流电路，根据实验要求连接电阻、电容或电感等元件。

3. 将电压表接在电路中需要测量电压的位置，通过调整电压表的测量范围，读取电压表上的数值。

4. 将电流表接在电路中需要测量电流的位置，通过调整电流表的测量范围，读取电流表上的数值。

5. 将功率表接在电路中需要测量功率的位置，通过调整功率表的测量范围，读取功率表上的数值。

6. 根据测得的电压、电流和功率数值，计算交流电路的参数，如电阻、电容或电感等。

7. 比较实验测得的结果与理论计算的结果，判断实验的准确性和可靠性。

五、实验结果与分析通过实验测得的电压、电流和功率数值，可以计算出交流电路的参数。

根据实验结果与理论计算结果的比较，可以评估实验的准确性和误差范围。

六、实验总结本次实验通过测量交流电路的电压、电流和功率等参数，对电路的性能和特性进行了分析和评估。

实验结果与理论计算结果的比较表明，实验的准确性较高，数据相对可靠。

通过这次实验，我对交流电路参数的测定方法和步骤有了更深入的理解和掌握。

七、实验心得本次实验的重点是学习和掌握交流电路参数的测定方法和步骤。

通过亲自操作仪器设备，测量电路的电压、电流和功率等参数，我对交流电路的特性和性能有了更深入的理解。

实验过程中，我也注意到了一些细节问题，如测量时的仪器误差、电路元件的电阻、电容和电感等对测量结果的影响。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。
