深入了解IFIX标签域名的含义和使用

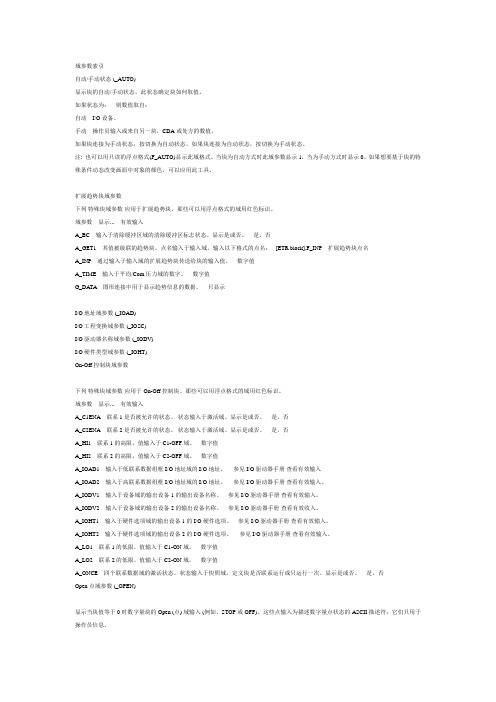

域参数索引自动/手动状态 (_AUTO)显示块的自动/手动状态。

此状态确定块如何取值。

如果状态为：则数值取自：自动 I/O设备。

手动操作员输入或来自另一块，CDA或处方的数值。

如果块连接为手动状态，按切换为自动状态。

如果块连接为自动状态，按切换为手动状态。

注: 也可以用只读的浮点格式(F_AUTO)显示此域格式。

当块为自动方式时此域参数显示1，当为手动方式时显示0。

如果想要基于块的特殊条件动态改变画面中对象的颜色，可以应用此工具。

扩展趋势块域参数下列特殊块域参数应用于扩展趋势块。

那些可以用浮点格式的域用红色标识。

域参数显示... 有效输入A_BC 输入于清除缓冲区域的清除缓冲区标志状态。

显示是或否。

是，否A_GET1 其值被级联的趋势块。

点名输入于输入域。

输入以下格式的点名： [ETR block].F_INP 扩展趋势块点名A_INP 通过输入于输入域的扩展趋势块传送给块的输入值。

数字值A_TIME 输入于平均/Com 压力域的数字。

数字值G_DATA 图形连接中用于显示趋势信息的数据。

只显示I/O地址域参数 (_IOAD)I/O工程变换域参数 (_IOSC)I/O驱动器名称域参数 (_IODV)I/O硬件类型域参数 (_IOHT)On-Off控制块域参数下列特殊块域参数应用于On-Off控制块。

那些可以用浮点格式的域用红色标识。

域参数显示... 有效输入A_C1ENA 联系1 是否被允许的状态。

状态输入于激活域。

显示是或否。

是，否A_C2ENA 联系2 是否被允许的状态。

状态输入于激活域。

显示是或否。

是，否A_HI1 联系1的高限。

值输入于 C1-OFF 域。

数字值A_HI2 联系2的高限。

值输入于 C2-OFF 域。

数字值A_IOAD1 输入于低联系数据组框 I/O 地址域的 I/O 地址。

参见I/O 驱动器手册查看有效输入A_IOAD2 输入于高联系数据组框 I/O 地址域的 I/O 地址。

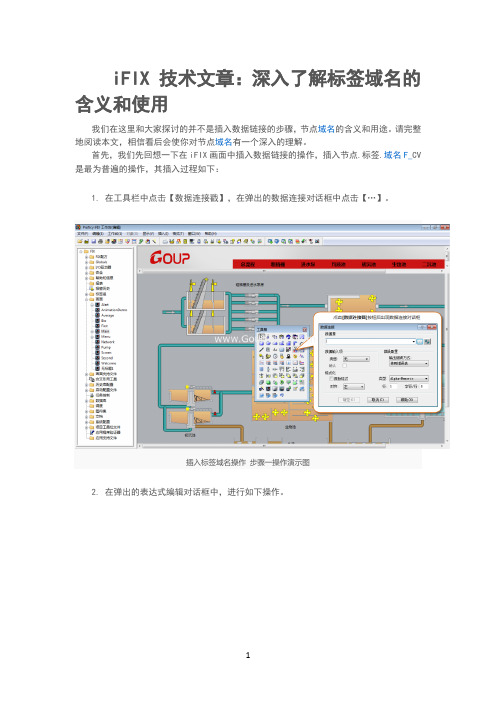

iFIX 技术文章：深入了解标签域名的含义和使用我们在这里和大家探讨的并不是插入数据链接的步骤，节点域名的含义和用途。

请完整地阅读本文，相信看后会使你对节点域名有一个深入的理解。

首先，我们先回想一下在iFIX画面中插入数据链接的操作，插入节点.标签.域名F_CV 是最为普遍的操作，其插入过程如下：1. 在工具栏中点击【数据连接戳】，在弹出的数据连接对话框中点击【…】。

插入标签域名操作步骤一操作演示图2. 在弹出的表达式编辑对话框中，进行如下操作。

插入标签域名操作步骤二操作演示图3. 完成操作后返回数据连接对话框。

插入标签域名操作步骤二操作演示图4. 点击【确定】后，在画面对应的位置点击鼠标左键，完成数据连接戳的插入。

接下来，我们一起关注表达式编辑器中域名选项。

刚才我们选择的是F_CV（节点标签的当前值）。

其他域名是指什么呢先了解一下域名名称前缀A_*、F_*、E_* 的含义。

A_*、F_*、E_* 等表示字段存储数据的类型（ format）。

格式含义如下：格式格式含义使用范围A _*ASCII 码格式。

画面中的数据连接和对象。

F_*浮点数格式。

画面中的数据连接和对象，和块到块的引用。

E _*15 位精度格式。

画面中的数据连接和对象，和块到块的引用。

有效值为 +/+/-38，精度为 15 位。

T_*图形格式。

图表。

域名格式列表从上面的表格中不难看出我们在插入A_为前缀的域名时其实是获得了一个对应的字符串（文本），而F_和E_为前缀的域名则获得的是精度不同的数值。

T_为图形格式。

[提示]当我们读取或写入某个标签的F_CV域名时，就是读取或写入该标签一个浮点型数值。

由此我们可以做出一个简单的结论，如果向该标签的F_CV中123、、等数值时都能够正确执行，但是写入值“ABC”的话显然不正确，因为“ABC”不是数值。

如果要向标签里写入“ABC”的话，一定是向A_CV中写值。

接下来我们一起关注域名格式符（A_、F_、E_T_）后部分（如CV、HI等）的含义。

ifix教程ifix教程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ifix教程）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为ifix教程的全部内容。

ifix教程目录1......................................................... IFix的安装1 1。

1安装准备 (1)1。

2安装 (1)2。

基本功能和原理 (3)2。

1基本功能 (3)2.2工作原理 (4)2.3 典型的系统结构 (5)3、新建工程 (6)4、iFix开发设计 (10)4.1 iFix工作台简介 (10)4。

2 画面设计 (12)5、 SCADA系统 (19)5。

1数据库管理器 (19)5。

2 I/O驱动的配置 (23)6、实现动画 (27)6。

1 数据源 (27)6.2 动画设计 (28)6。

3 共享阈值表 (30)6.4 使用标签组 (32)7、安全配置 (34)7.1 权限配置 (34)7。

2 配置运行环境 (35)8、VBA脚本设计 (36)8。

1 VBA编辑环境 (36)8.2 脚本编辑 (37)1.IFix的安装1.1安装准备安装IFix前请先安装好office软件,推荐使用office2010版本，Ifix5.1之前的版本不支持Windows7及以上的操作系统1。

2安装安装过程中的选项如下选择典型安装为了方便在不同电脑间移植工程请用默认安装路径选SCADA服务器，节点名保持默认点跳过选择否结束安装安装结束后重启电脑2。

基本功能和原理2.1基本功能iFIX执行基本功能以使特定的应用程序执行所赋予的任务。

IFIXIFIX系统介绍及演示数据库和画面组态介绍报警、历史趋势、报表1、IFIX主界面功能及按钮简介2、SCU配置功能简介、(1)、路径配置：系统软件集数据文件位置；(2)、报警配置：(3)、网络配置：(4)、SCADA组态：SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统(5)、任务配置：IOCNTRL(IO控制)、WSACTASK(扫描报警和控制)、SUMQDEL(报警一览队列删除)、LINPOLL、HTC(历史采集：按历史定义配置文件采集数据)、WORKSPACE(运行工作台)等；％--后台运行；无--运行后最小化(6)、安全配置：IFIX安全权限及用户帐户的配置等(安全区命名、组帐户、用户帐户、启动时自动登录、配置(启用/禁止安全))(7)、SQL帐户(8)、编辑报警区域数据库：3、用户登录4、IFIX用户首选项的配置5、IFIX 驱动（例：LIN for iFIX）的安装及配置6、IFIX数据库中块的用法及标签的配置7、IFIX全局变量的定义及使用方法8、IFIX专家及常用控件使用9、IFIX各种动态画面的制作.(如液位,旋转,闪烁.移动..)10、IFIX标签组的应用11、IFIX图符集的应用12、IFIX历史定义、历史数据采集，历史趋势、单点趋势的调用13、IFIX中报警限设置，报警一览应用14、IFIX历史报警的采集，调用15、IFIX中实现语音报警.16、PID控制17、IFIX常用名词解释18、报表的编辑和调用19、IFIX工程的备份与恢复及数据库的导入导出iFIX主要软件模块和应用程序1.主要软件模块1）基本模块：包括系统组态软件（SCU），安全保护管理，数据库显示及修改。

2）I/O驱动模块：包括了各种现场I/O设备的驱动程序。

3）数据平台模块：包括扫描、报警和控制（SAC），报警管理实时数据库数据处理。

完整版IFix培训教程IFix是一种用于工控系统的软件平台，广泛应用于各种工业自动化场景中。

IFix培训教程是帮助工程师了解和掌握IFix 平台的功能、特点和应用的一种教育资源。

完整版IFix培训教程包括以下几个方面：1. 基础介绍第一部分介绍了IFix平台的基本信息，包括其发展历史、应用领域、功能模块等。

此外，还介绍了IFix系统架构和系统配置，让学员能够全面理解IFix平台的技术特点和操作原理。

2. 界面设计IFix平台的界面设计是其最为重要的部分之一。

第二部分详细介绍了如何设计IFix界面、如何选择和使用IFix图形控件等，这些内容对于进行界面开发和操作是非常重要的。

3. 处理数据IFix平台中包含了许多数据处理模块，第三部分主要介绍了在IFix中如何处理和分析数据、如何建立数据模型等，帮助工程师充分利用IFix平台的各种功能。

4. 存储数据IFix平台可用于数据采集和存储，第四部分讲解了如何在IFix平台中建立和管理数据库、如何实现数据的不断采集和存储等，使学员能够更好地管理数据并提高系统效率。

5. 报告和警报在IFix平台中，报告和警报都是必要的，第五部分主要介绍了如何在IFix系统中实现报告和警报的生成和管理，以及如何利用这些信息来进行预警和风险控制。

6. 应急措施最后，第六部分是关于IFix应急措施的介绍，包括故障排除、系统备份和恢复等方面的知识，这些知识对于处理突发的系统问题和灾害具有重要的作用。

总之，完整版IFix培训教程通过详细介绍了IFix平台的特点和功能，帮助工程师在IFix系统中操作更为熟练，提高工控系统的效率和运行质量。

学习完该教程后，学员可以更好地理解IFix系统，从而更好地满足工业自动化系统的需求。

iFIX培训教材南京朗坤自动化有限公司1. 了解iFixiFIX®是Intellution自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。

iFIX是基于开放的和组件技术的产品，专为在工厂级和商业系统之间提供易于集成和协同工作所设计。

它的功能结构特点可以减少开发自动化项目的时间，缩短系统升级和维护的时间，与第三方应用程序无缝集成，增强生产力。

iFIX的SCADA部分提供了监视管理、报警和控制功能。

它能够实现数据的绝对集成和实现真正的分布式网络结构。

iFIX的HMI部分是监视控制生产过程的窗口。

它提供了开发操作员熟悉的画面所需要的所有工具。

1.1 iFIX组件iFIX 的内部是一个能够提供分布式结构的技术核心。

iFIX是在标准技术的基础上开发的，像ActiveX, OPC, VBA, 和组件对象模型(COM)一样，在广泛的局域网和互联网基础上提供第三方应用程序的简单集成。

iFIX提供LAN冗余增强系统可靠性。

iFIX 为许许多多的Intellution和第三方应用组件提供了应用平台。

iFIX的其中一个重要组件是iFIX WorkSpace。

这个界面将所有系统组件都组织到一个集成开发环境中(IDE)。

Intellution iFIX WorkSpace 可以存取和操作系统中的所有组件。

Intellution iFIX WorkSpace中包含两个全集成的环境，即配置环境和运行环境。

配置环境中提供了创建漂亮整洁且易于使用和学习的显示画面所必需的所有的图形、文本、数据、动画和图表工具。

运行环境提供了观看这些画面所必需的方法。

配置环境和运行环境之间可随意切换，能够迅速地测试实时报警和数据采集的变化情况。

需要说明的是，切换到配置环境时，生产过程是没有被打断的。

监视和控制系统的所有程序，如报警、报表和调度等等，都会在后台不间断运行。

1.2 使用先进技术由于最终用户和系统集成商所需的解决方案变得越来越复杂，预期每个客户的不同需求变得更加困难。
