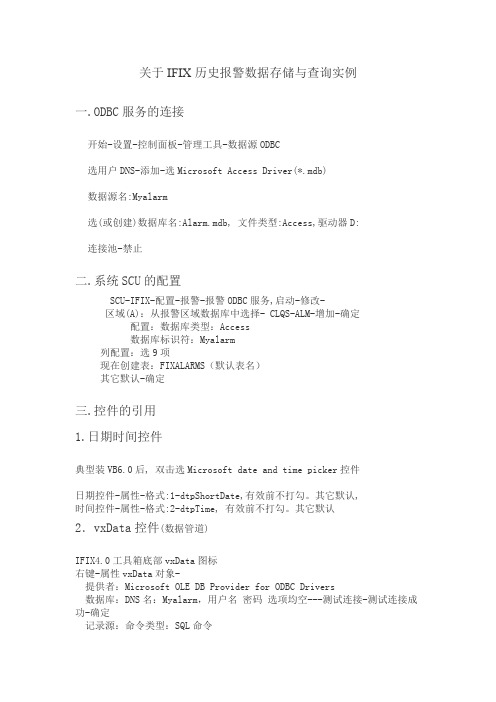

关于IFIX历史报警数据存储与查询实例一.ODBC服务的连接开始-设置-控制面板-管理工具-数据源ODBC选用户DNS-添加-选Microsoft Access Driver(*.mdb)数据源名:Myalarm选(或创建)数据库名:Alarm.mdb, 文件类型:Access,驱动器D:连接池-禁止二.系统SCU的配置SCU-IFIX-配置-报警-报警ODBC服务,启动-修改-区域(A)：从报警区域数据库中选择- CLQS-ALM-增加-确定配置：数据库类型：Access数据库标识符：Myalarm列配置：选9项现在创建表：FIXALARMS（默认表名）其它默认-确定三.控件的引用1.日期时间控件典型装VB6.0后, 双击选Microsoft date and time picker控件日期控件-属性-格式:1-dtpShortDate,有效前不打勾。
其它默认,时间控件-属性-格式:2-dtpTime, 有效前不打勾。
其它默认2．vxData控件(数据管道)IFIX4.0工具箱底部vxData图标右键-属性vxData对象-提供者：Microsoft OLE DB Provider for ODBC Drivers数据库：DNS名：Myalarm，用户名密码选项均空---测试连接-测试连接成功-确定记录源：命令类型：SQL命令应用-确定3．vxGrid控件(显示)工具箱底部vxGrid图标选控件 vxGrid1-右键-动画-高级-高级动画配置-行为-ADORecords-动画打勾数据源：报警记录一览表.vxData1.ADORecords数据转换：对象四.VBA脚本的编写1．初始化脚本代码'初始化设置Private Sub CFixPicture_Initialize()'设定默认开始时间Me.DTPFromDate = DateAdd("d", -1, Now)Me.DTPFromTime = ("00:00:00")'设默认结束时间Me.DTPEndDate = NowMe.DTPEndTime = Now'设置时间'vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")'vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")End Sub2. 查询按扭CmbSearch代码如下:'开始查询Private Sub CmbSearch_Click()'连接自动刷新Me.vxData1.AutoRefresh = True'Format函数用于设定时间格式vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")'设定查询内容'从数据库中查询符合时间段的数据Me.vxData1.SQLCommand = "SELECT *FROM FIXALARMS WHERE" & _"(FIXALARMS.ALM_NATIVETIMEIN >= {ts'QP1'})AND(FIXALARMS.ALM_NATIVETIMELAST <= {ts 'QP2'})"'刷新数据Me.vxData1.RefreshMe.vxGrid1.RefreshEnd Sub3. 完整的VBA按扭代码如下:'初始化设置Private Sub CFixPicture_Initialize()'设定默认开始时间Me.DTPFromDate = DateAdd("d", -1, Now)Me.DTPFromTime = ("00:00:00")'设默认结束时间Me.DTPEndDate = NowMe.DTPEndTime = Now'设置时间'vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")'vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")End SubPrivate Sub CFixPicture_KeyDown(ByVal KeyCode As Long, ByVal Shift As Long, ContinueProcessing As Boolean)End Sub'开始查询Private Sub CmbSearch_Click()'连接自动刷新Me.vxData1.AutoRefresh = True'Format函数用于设定时间格式vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")'设定查询内容'从数据库中查询符合时间段的数据Me.vxData1.SQLCommand = "SELECT *FROM FIXALARMS WHERE" & _"(FIXALARMS.ALM_NATIVETIMEIN >= {ts'QP1'})AND(FIXALARMS.ALM_NATIVETIMELAST <= {ts 'QP2'})"'刷新数据Me.vxData1.RefreshMe.vxGrid1.RefreshEnd Sub以上工作结束后保存，退出。
第二章iFIX结构本节目的本节讲述iFIX软件的基本情况，包括以下内容●iFIX功能●产品能力介绍●系统结构概述2.1.基本结构图2-1：分布式配置示例2.2.l/0驱动器A.过程数据●ifix用于连接工厂中的过程硬件●传感器和控制器数据送入过程硬件中的寄存器,过程硬件包括:-PLC可编程控制器-DCS-分布式控制系统-简单I/0设备iFIX软件从过程硬件中获取源数据B. IO驱动器●iFIX和PLC之间的接口称为IO驱动器●每一个IO驱起器支特指定的硬件●IO驱动器功能-从IO设备中读(写)数据(称为轮询polling)-将数据传/输出至驱动器映像表(Driver Image Table)中的地址中-DIT有时也称为轮询表(Poll表)●IO驱动器以Poll记录的格式收集数据-用PLC寄存器中的地址轮询(Poll)记录-轮询记录可以是单个数据,也可以是一段数据-轮询记录的数据一般具有相同的类型-例如:20个连续的整数可以配置为一个轮询记录●.IO contol用来监视和控制IO驱动器-它是任务控制(Mission Control)的一部分,后面的章节将进行讨论C. DIT(驱动器映像表(Driver Image Table)●是在SCADA服务器内存中存储IO驱动器存储轮询记录数据的区域●IO驱动器刷新DIT中的记录-每一个轮询记录有一个刷新率-刷新率称为轮询(Poll)时间●例如:-下图中,两个IO驱动器将数据读入DIT表-这种情况下,两种不同的过程硬件就有两个IO驱动器图1-3：基本结构（I/O驱动器）2.3.过程数据库A. 扫描、报警和控制(SAC)●SAC功能包括:-从DIT中读取数据-将数据传至过程数据库PDB-数据超过报警设定值则报警●SAC从DIT中读取数据的速率称为扫描时间●可以使用"任务控制"程序(Mission Control)进行SAC监视-任务控制在后面的章节进行讨论B. 过程数据库PDB●代表由标签变量(也叫块)组成的一个过程●标签是一个完成某个过程功能的指令单元●标签功能包括:-将过程值与报警限进行比较-基于特殊的过程数据进行计算-将数据写入过程硬件●一系列标签可以连接在一起,形成链-链(chain)可以完成监视或控制回路2.4.图形显示A. 操作员显示●一旦数据进入PDB,它们可以用图形方式进行显示●Intellution Workspace以运疗模式提供HMI功能-HMI人机接口(有时也称MMI)-它可与图形显示结合使用●图形对象用于显示数据库值-图形对象包括：a)图表b)数据c)图形动画●这些图形对象可以显示:-报警信息-数据库信息-某标签的特殊信息2.5 分布式结构A. 数据库的标识信息●数据源提供了数据信息标识的基本方法●句法:SERVER.NODE.TAG.FIELD-SERVER:OPC数据服务器的名称-NODE:数据库所在的节点名-TAG:数据库中的标签名称-FIELD:标签的特殊参数信息(域名)●例如,FIX32.SCADA1. FLOW-IN.F_CV-显示FLOW-IN的当前值(F-CV)-FLOW-IN驻留在SCADA1节点的PDB里-SCADA1的数据来自OPC服务器FIX32●使用数据源的名称,可以从本地或远程节点浏览数据B. 理解域(FiELD)●一般来说,有三种类型的域●数字数据类型、文本数据类型和图形数据类型●数字数据类型：F_*(F为浮点)例如：F_CV 表示当前值●文本数据类型：A_*(A为ASCII码)例如：A_CV 表示当前值●图形数据类型：T_*(F为浮点)例如：T_DATA 表示当前数据C. 数据流●IO驱动器读取过程硬件-IO驱动器从过程硬件的寄存器中读取数据-该数据传入DIT-驱动器读取数据的速率称为poll时间●.SAC扫描DIT-SAC从DIT中读数-该数据传入过程数据库PDB-SAC读数的速率称为扫描时间●InteHIlumWorkspace向PDB发出请求-图形显示中的对象显示PDB的数据-其它应用可向PDB请求数据D.数据流-逆向●.数据也可写入硬件-反顺序执行上述过程,可以完成该功能-数据从图形显示送入PDB,再传到DIT-IO驱动器从DIT中取数,再写入PLC图1-6：基本网络结构。
域参数索引自动/手动状态 (_AUTO)显示块的自动/手动状态。
此状态确定块如何取值。
如果状态为：则数值取自：自动 I/O设备。
手动操作员输入或来自另一块，CDA或处方的数值。
如果块连接为手动状态，按切换为自动状态。
如果块连接为自动状态，按切换为手动状态。
注: 也可以用只读的浮点格式(F_AUTO)显示此域格式。
当块为自动方式时此域参数显示1，当为手动方式时显示0。
如果想要基于块的特殊条件动态改变画面中对象的颜色，可以应用此工具。
扩展趋势块域参数下列特殊块域参数应用于扩展趋势块。
那些可以用浮点格式的域用红色标识。
域参数显示... 有效输入A_BC 输入于清除缓冲区域的清除缓冲区标志状态。
显示是或否。
是，否A_GET1 其值被级联的趋势块。
点名输入于输入域。
输入以下格式的点名： [ETR block].F_INP 扩展趋势块点名A_INP 通过输入于输入域的扩展趋势块传送给块的输入值。
数字值A_TIME 输入于平均/Com 压力域的数字。
数字值G_DATA 图形连接中用于显示趋势信息的数据。
只显示I/O地址域参数 (_IOAD)I/O工程变换域参数 (_IOSC)I/O驱动器名称域参数 (_IODV)I/O硬件类型域参数 (_IOHT)On-Off控制块域参数下列特殊块域参数应用于On-Off控制块。
那些可以用浮点格式的域用红色标识。
域参数显示... 有效输入A_C1ENA 联系1 是否被允许的状态。
状态输入于激活域。
显示是或否。
是，否A_C2ENA 联系2 是否被允许的状态。
状态输入于激活域。
显示是或否。
是，否A_HI1 联系1的高限。
值输入于 C1-OFF 域。
数字值A_HI2 联系2的高限。
值输入于 C2-OFF 域。
数字值A_IOAD1 输入于低联系数据组框 I/O 地址域的 I/O 地址。
参见I/O 驱动器手册查看有效输入A_IOAD2 输入于高联系数据组框 I/O 地址域的 I/O 地址。
