非金属夹杂物的分析与评定课件

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别评级图级别A 总长度μmB 总长度μm 17 77 184 343 555 822 （＜1147）C 总长度μm 18 76 176 320 510 746 （＜1029）D 数量个 1 4 9 16 25 36 （＜49）DS 直径μｍ 13 19 27 38 53 76 （＜107）i0.5 1 1.5 2 2.5 337 127 261 436 649 898 （＜1181）注：D 类夹杂物的最大尺寸定义为直径类别最小宽度μm细系最大宽度μm 4 9 5 8最小宽度μm ＞4 ＞9 ＞5 ＞8粗系最大宽度μm 12 15 12 13A B C D2 2 2 3注：D 类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

在钢铁生产中，夹杂物问题一直困扰着生产者。

由于夹杂物的影响，钢材的性能指标，如韧性、焊接性、耐腐蚀性等都会受到影响。

为了解决这个问题，需要对夹杂物进行评级和分析。

本文将介绍夹杂物评级的方法和步骤，以及夹杂物对钢材性能的影响。

夹杂物评级的方法和步骤夹杂物评级的方法主要有显微观察法、化学分析法、电子探针等。

其中，显微观察法是最常用的方法之一。

该方法通过观察夹杂物的形态、大小、分布等特点，对其进行评级。

具体步骤如下：1. 样品制备：选取一定数量的样品，将其切割成一定大小的薄片。

2. 显微观察：使用显微镜观察夹杂物的形态、大小、分布等特点。

3. 评级：根据夹杂物的特点，对其进行评级。

评级结果通常分为五个等级：0、1、2、3、4。

夹杂物对钢材性能的影响夹杂物对钢材性能的影响较大，主要包括以下几个方面：1. 韧性：夹杂物会降低钢材的韧性，使其在受到冲击时容易断裂。

2. 焊接性：夹杂物会阻碍焊缝的形成，降低焊接质量，甚至导致焊接失败。

3. 耐腐蚀性：夹杂物会降低钢材的耐腐蚀性，使其容易受到腐蚀介质的侵蚀。

4. 其他性能：夹杂物还会对钢材的其他性能产生影响，如耐磨性、硬度等。

通过以上分析可以发现，夹杂物对钢材的性能有很大的影响，需要对其进行评级和分析。

在实际生产中，需要采取相应的措施，如控制原料质量、优化生产工艺等，来减少夹杂物的产生，提高钢材的质量和性能。

除了对夹杂物进行评级和分析外，还需要对其他影响钢材质量的因素进行控制和管理。

例如，可以通过控制原料质量来减少夹杂物的产生；可以通过优化生产工艺来提高钢材的质量和性能；可以通过控制生产过程中的温度、压力等参数来减少有害杂质的影响。

这些措施可以帮助生产企业提高产品质量，降低生产成本，提高市场竞争力。

总之，夹杂物评级和分析是钢铁生产中非常重要的一个环节。

通过评级和分析，可以了解夹杂物的特点和分布情况，从而采取相应的措施来减少夹杂物的产生，提高钢材的质量和性能。

在实际生产中，生产企业需要加强对夹杂物评级和分析的重视，以提高产品质量和竞争力。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

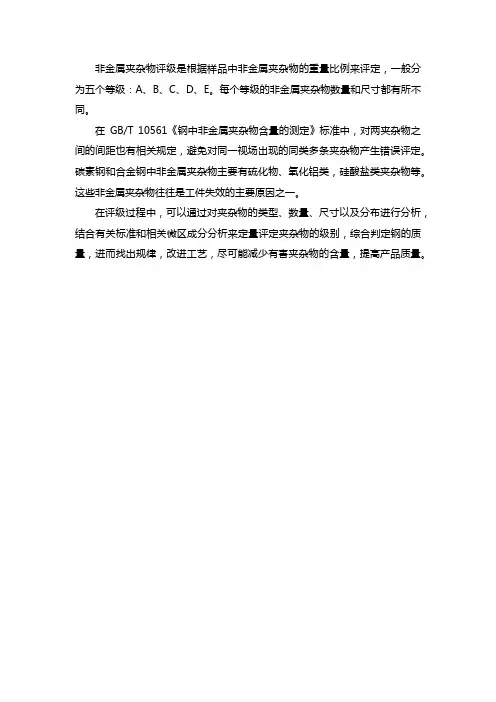

非金属夹杂物评级是根据样品中非金属夹杂物的重量比例来评定，一般分为五个等级：A、B、C、D、E。

每个等级的非金属夹杂物数量和尺寸都有所不同。

在GB/T 10561《钢中非金属夹杂物含量的测定》标准中，对两夹杂物之间的间距也有相关规定，避免对同一视场出现的同类多条夹杂物产生错误评定。

碳素钢和合金钢中非金属夹杂物主要有硫化物、氧化铝类，硅酸盐类夹杂物等。

这些非金属夹杂物往往是工件失效的主要原因之一。

在评级过程中，可以通过对夹杂物的类型、数量、尺寸以及分布进行分析，结合有关标准和相关微区成分分析来定量评定夹杂物的级别，综合判定钢的质量，进而找出规律，改进工艺，尽可能减少有害夹杂物的含量，提高产品质量。
