多功能电子时钟说明书

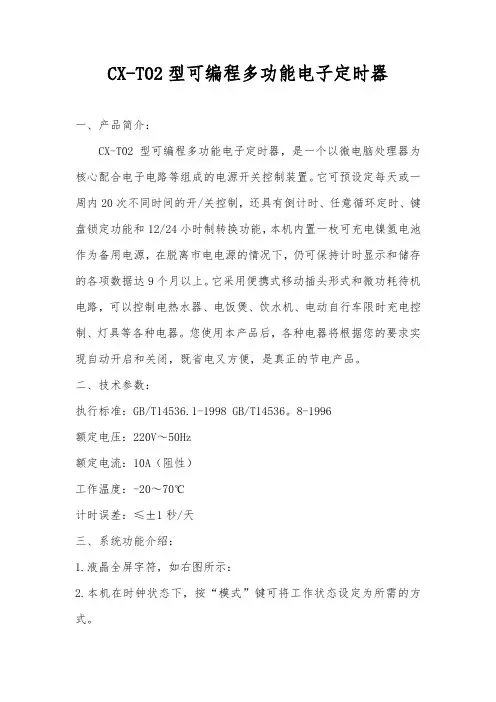

CX-T02型可编程多功能电子定时器

一、产品简介：

CX-T02型可编程多功能电子定时器，是一个以微电脑处理器为核心配合电子电路等组成的电源开关控制装置。它可预设定每天或一周内20次不同时间的开/关控制，还具有倒计时、任意循环定时、键盘锁定功能和12/24小时制转换功能，本机内置一枚可充电镍氢电池作为备用电源，在脱离市电电源的情况下，仍可保持计时显示和储存的各项数据达9个月以上。它采用便携式移动插头形式和微功耗待机电路，可以控制电热水器、电饭煲、饮水机、电动自行车限时充电控制、灯具等各种电器。您使用本产品后，各种电器将根据您的要求实现自动开启和关闭，既省电又方便，是真正的节电产品。

二、技术参数：

执行标准：GB/T14536.1-1998 GB/T14536。8-1996

额定电压：220V～50Hz

额定电流：10A（阻性）

工作温度：-20～70℃

计时误差：≤±1秒/天

三、系统功能介绍：

1.液晶全屏字符，如右图所示：

2.本机在时钟状态下，按“模式”键可将工作状态设定为所需的方式。 设定顺序为：关→自动→开→循环→Zz(倒计时)

关—电源输出处于经常关闭状态。

自动—电源输出处于行编定的定时开/关程序状态。

开—电源输出处于经常开启状态。

循环—电源输出按照您设定的开启时间长度和间隔时间长度（关闭时长）来循环工作。

Zz—电源输出处于倒计时（延时关机）状态，最长时间为23小时59分，最短为1分钟。

C—按此键后系统将清除所有储存的数据，系统恢复到初始状态。

四、操作方法

在本机进入时钟状态后，可按以下方法进行操作：

（一）、校正星期和时间：按“模式”键将定时器工作状态设定为“关”，在此状态下左手按住“时钟”键不放，右手按“日期”键，将星期调整为当前日期，调整好日期（星期）后再按“时”和“分”键将时钟调整为妆前的标准时间。

（二）、设定倒计时（延时关机）时间：按“模式”键将工作状态切换至Zz状态，电源输出即处于开启状态（初始默认时间为8小时），屏幕显示如右图所示：

仅供个人参考

不得用于商业用途 For personal use only in study and research; not for commercial use

电子钟说明书

主要功能

日期、时间、温度切换显示；12小时或24小时制式选择；

定时响闹功能；摄氏或华氏可选温度显示；七彩渐变背光欣赏；2000年至2099年年历查询。

产品图示：

Back light—彩灯开关；3个状态，TR—自动；OFF—关闭；ON—开启；

Return to time—时间返回开关；2个状态，OFF—关闭；ON—开启；

RESET—重置键；M—Mode模式；S—Set设置；▲，上调；▼—下调

使用说明

一、电池安装

打开电池盒，按电池盒内极性标志，装入三节“AAA”7号电池，如电池安装正确，产品将自动检测，显示屏自动全显示瞬间后，恢复到初试时间，2006年1月1日12点整，初始温度25℃，同时发出“BiBi，哔哔”的声。否则重新安装电池。

二、查询、设置功能

1.在正常时间显示状态下，且彩灯开关拨到“ON”或“OFF”时，连续按“M”键或轻触显示屏，显示屏按以下模式循环：

TIME→TEMPERATURE→DATE→AL→TIMER，意思为

时间→温度→日期→闹铃→定时器

2.在正常时间显示状态下，且彩灯开关拨到“TR”时，首次按“M”键或轻触显示屏，彩灯亮、显示保持时间显示界面，再连续按“M”键或轻触显示屏，显示屏按以下模式循环：

TIME→TEMPERATURE→DATE→AL→TIMER，意思为时间→温度→日期→闹铃→定时器

3.在查询状态下，长按“S”键3秒，进入该项设置状态，按“▲”或“▼”键可对闪烁项进行调整。设置完毕按“S”键，保存退出该项设置。如再长按“S”键3秒，可循环设置该项功能。

4.在设置状态无按键动作，且时间返回开关拨到“ON”，显示10秒后，自动恢复正常时间显示状态。

5.在设定状态下，按住“▲”或“▼”键超过3秒，进入快速设置。

课 程 设 计

课程名称 数字电子技术

课题名称 多功能数字时钟

专 业

班 级

学 号

姓 名

指导教师

2011年 11 月 29 日

湖南工程学院

课程设计任务书

课程名称： 数字电子技术

题 目：多功能数字时钟电路

专业班级：自动化0901

学生姓名：

学号：

指导老师： 审 批：

任务书下达日期2011年11月21日星期一

设计完成日期 2011年11月02日星期五

设计内容与设计要求

一、任务与要求：

设计并制作一个数字钟，要求如下：

1．准确计时，以数字形式显示时、分、秒的时间；

2．时计时要求“24翻1”，分和秒的计时为60进制。

3．具有手动和自动校正小时、分钟的功能，要求小时校正时，不影响分和秒的正常计数。

4．整点报时：要求电路在每个整点前鸣叫5次低音（500HZ）,整点时再鸣叫1次高音（1000HZ）。

5．具有暂停功能。

6．扩展功能:自选

二、设计要求：

1、 设计思路清晰，给出整体设计框图；

2、 设计各单元电路，给出具体设计思路、电路器件；

3、 总电路设计；

4、 安装调试电路；

5、 写出设计报告；

主要设计条件

1. 提供直流稳压电源、示波器；

2. 提供TTL或CMOS集成电路芯片、电阻、电容及插接用面包板、导线等。

1

电子时钟使用说明书

目录

1电子时钟 ........................................................................................................................... 1

1.1电子时钟简介 ............................................................................................................. 1

1.2 电子时钟的基本特点 ............................................................................................... 1

2作品构成 ........................................................................................................................... 1

3核心器件 ........................................................................................................................... 3

3.1 单片机（STC12C5A60S2） ...................................................................................... 3

3.2 时钟芯片（DS1302） ............................................................................................... 4
