超声波检测仪原理

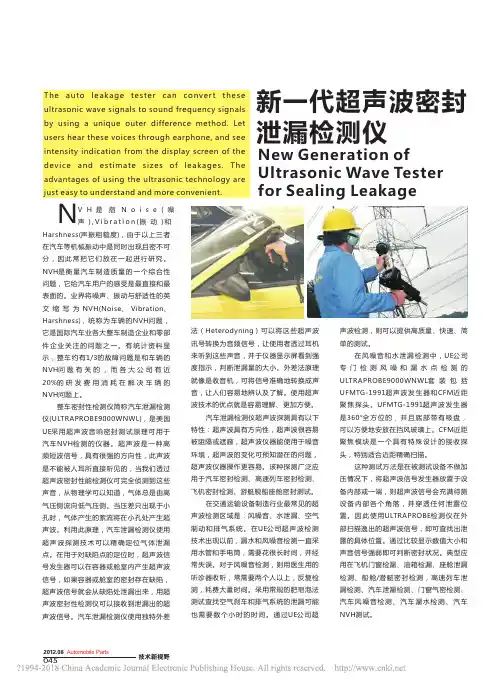

2012.08 Automobile Parts 045技术新视野VH是指Noise(噪N声),Vibration(振动)和Harshness(声振粗糙度)，由于以上三者在汽车等机械振动中是同时出现且密不可分，因此常把它们放在一起进行研究。NVH是衡量汽车制造质量的一个综合性问题，它给汽车用户的感受是最直接和最表面的。业界将噪声、振动与舒适性的英文缩写为NVH(Noise、Vibration、Harshness)，统称为车辆的NVH问题，法（Heterodyning）可以将这些超声波声波检测，则可以提供高质量、快速、简它是国际汽车业各大整车制造企业和零部讯号转换为音频信号，让使用者透过耳机单的测试。 件企业关注的问题之一。有统计资料显来听到这些声音，并于仪器显示屏看到强在风噪音和水泄漏检测中，UE公司示，整车约有1/3的故障问题是和车辆的度指示，判断泄漏量的大小。外差法原理专门检测风噪和漏水点检测的NVH问题有关的，而各大公司有近就像是收音机，可将信号准确地转换成声ULTRAPROBE9000WNWL套装包括20%的研发费用消耗在解决车辆的音，让人们容易地辨认及了解。使用超声UFMTG-1991超声波发生器和CFM近距NVH问题上。波技术的优点就是容易理解、更加方便。 聚焦探头。UFMTG-1991超声波发生器整车密封性检测仪简称汽车泄漏检测汽车泄漏检测仪超声波探测具有以下是360°全方位的，并且底部带有吸盘，仪(ULTRAPROBE9000WNWL)，是美国特性：超声波具有方向性，超声波很容易可以方便地安放在挡风玻璃上。CFM近距UE采用超声波音响密封测试原理可用于被阻隔或遮蔽，超声波仪器能使用于噪音聚焦模块是一个具有特殊设计的接收探汽车NVH检测的仪器。超声波是一种高环境，超声波的变化可预知潜在的问题，头，特别适合近距精确扫描。频短波信号，具有很强的方向性，此声波超声波仪器操作更容易。该种探测广泛应这种测试方法是在被测试设备不做加是不能被人耳所直接听见的，当我们透过用于汽车密封检测、高速列车密封检测、压情况下，将超声波信号发生器放置于设超声波密封性能检测仪可完全侦测到这些飞机密封检测、游艇舰船座舱密封测试。备内部或一端，则超声波信号会充满待测声音，从物理学可以知道，气体总是由高在交通运输设备制造行业最常见的超设备内部各个角落，并穿透任何泄露位气压侧流向低气压侧。当压差只出现于小声波检测区域是：风噪音、水泄漏、空气置。因此使用ULTRAPROBE检测仪在外孔时，气体产生的紊流将在小孔处产生超制动和排气系统。在UE公司超声波检测部扫描逸出的超声波信号，即可查找出泄声波。利用此原理，汽车泄漏检测仪使用技术出现以前，漏水和风噪音检测一直采露的具体位置。通过比较显示数值大小和超声波探测技术可以精确定位气体泄漏用水管和手电筒，需要花很长时间，并经声音信号强弱即可判断密封状况。典型应点。在用于对缺陷点的定位时，超声波信常失误。对于风噪音检测，则用医生用的用在飞机门窗检漏、油箱检漏、座舱泄漏号发生器可以在容器或舱室内产生超声波听诊器收听，常需要两个人以上，反复检检测、船舱/潜艇密封检测，高速列车泄信号，如果容器或舱室的密封存在缺陷，测，耗费大量时间。采用常规的肥皂泡法漏检测、汽车泄漏检测、门窗气密检测、超声波信号就会从缺陷处泄漏出来，用超测试查找空气刹车和排气系统的泄漏可能汽车风噪音检测、汽车漏水检测、汽车声波密封性检测仪可以接收到泄漏出的超也需要数个小时的时间。通过UE公司超NVH测试。 声波信号。汽车泄漏检测仪使用独特外差新一代超声波密封泄漏检测仪The auto leakage tester can convert these ultrasonic wave signals to sound frequency signals by using a unique outer difference method. Let users hear these voices through earphone, and see intensity indication from the display screen of the device and estimate sizes of leakages. The advantages of using the ultrasonic technology are just easy to understand and more convenient. New Generation of Ultrasonic Wave Tester for Sealing Leakage

超声波探伤仪原理

一、前言

超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。

二、超声波的特性

超声波是指频率高于20kHz的机械振动波，其具有以下特性：

1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。

2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。

3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。

4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。

三、探伤仪的组成

一个典型的超声波探伤仪主要由以下几个部分组成：

1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。

2. 接收器：将接收到的超声波信号转换为电信号并放大。

3. 显示器：将接收到的电信号转换为图像并显示出来。

4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。

四、超声波探伤原理

超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。其基本原理如下：

1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。这些超声波穿过被检测物体并被反射或散射回来。

2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。

3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。如果存在缺陷，则可以确定其位置、形状、大小等信息。

4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。

五、超声波探伤的应用

超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：

1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。

2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。

江西中医学院计算机学院08生物医学工程2班 黄月丹 学号5047

超声诊断仪原理及其基本结构

超声成像检查技术是指运用超声波的物理特性，通过高科技电子工程技术对超声波发射、接收、转换及电子计算机的快速分析处理和显像，从而对人体软组织的物理特性、形态结构与功能状态作出判断的一种非创性检查技术。

超声诊断技术的发展历程

20世纪50年代建立，70年代广泛发展应用的超声诊断技术，总的发展趋势是从静态向动态图像(快速成像)发展，从黑白向彩色图像过渡，从二维图像向三维图像迈进，从反射法向透射法探索，以求得到专一性、特异性的超声信号，达到定量化、特异性诊断的目的。80年代介入性超声逐渐普及，体腔探头和术中探头的应用扩大了诊断范围，也提高了诊断水平，90年代的血管内超声、三维成像、新型声学造影剂的应用使超声诊断又上了一个新台阶。

二．超声诊断仪的种类

(一) A型 这是一种幅度调制超声诊断仪，把接收到的回声以波的振幅显示，振幅的高低代表回声的强弱，以波型形式出现，称为回声图，现已被B型超声取代，仅在眼科生物测量方面尚在应用，其优点是测量距离的精度高。(二) B型这是辉度调制型超声诊断仪，把接收到的回声，以光点显示，光点的灰度等级代表回声的强弱。通过扫描电路，最后显示为断层图像，称为声像图。B型超声诊断仪由于探头和扫描电路的不同，显示的声像图有矩形、梯形和扇形。矩形声像图和梯形声像图用线阵探头实现，适用于浅表器官的诊断；扇形声像图用的探头有多种，机械扇扫探头、相控阵探头和凸阵探头均显示扇形声像图。前二种探头可由小的声窗窥见较宽的深部视野，适用于心脏诊断；后一种探头浅表与深部显示均宽广，适用于腹部诊断，有一种曲率半径小的凸阵探头，也可用小的声窗，窥见深部较宽的视野。(三) M型 M型超声诊断仪是B型的一种变化，介于A型和B型之间，得到的是一维信息。在辉度调制的基础上，加上一个慢扫描电路，使辉度调制的一维回声信号，得到时间上的展开，形成曲线。用以观察心脏瓣膜活动等，现在M型超声已成为B型超声诊断仪中的一个功能部分不作为单独的仪器出售。(四) D型 在二维图像上某点取样，获得多普勒频谱加以分析，获得血流动力学的信息，对心血管的诊断极为有用，所用探头与B型合用，只有连续波多普勒，需要用专用的探头。超声诊断仪兼有B型功能和D型功能者称双功超声诊断仪。(五)

超声波及其应用

人耳最高只能感觉到大约 20000 hz 的声波，频率更高的声波就是超声波了.超声波广泛地应用在多种技术中.

超声波有两个特点，一个是能量大，一个是沿直线传播.它的应用就是按照这两个特点展开的.

理论研究表明，在振幅相同的情况下，一个物体振动的能量跟振动频率的二次方成正比.超声波在介质中传播时，介质质点振动的频率很高，因而能量很大.在我国北方干燥的冬季，如果把超声波通入水罐中，剧烈的振动会使罐中的水破碎成许多小雾滴，再用小风扇把雾滴吹入室内，就可以增加室内空气的湿度.这就是超声波加湿器的原理.对于咽喉炎、气管炎等疾病，药力很难达到患病的部位.利用加湿器的原理，把药液雾化，让病人吸入，能够增进疗效.利用超声波的巨大能量还可以把人体内的结石击碎.

金属零件、玻璃和陶瓷制品的除垢是件麻烦事.如果在放有这些物品的清洗液中通入超声波，清洗液的剧烈振动冲击物品上的污垢，能够很快清洗干净.

俗话说“隔墙有耳”，这说明声波能够绕过障碍物.但是，波长越短，这种绕射现象越不明显，因此，超声波基本上是沿直线传播的，可以定向发射.如果渔船载有水下超声波发生器，它旋转着向各个方向发射超声波，超声波遇到鱼群会反射回来，渔船探测到反射波就知道鱼群的位置了.这种仪器叫做声纳.声纳也可以用来探测水中的暗礁、敌人的潜艇，测量海水的深度.

根据同样的道理也可以用超声波探测金属、陶瓷混凝土制品，甚至水库大坝，检查内部是否有气泡、空洞和裂纹.

人体各个内脏的表面对超声波的反射能力是不同的，健康内脏和病变内脏的反射能力也不一样.平常说的“b超”就是根据内脏反射的超声波进行造影，帮助医生分析体内的病变.

有趣的是，很多动物都有完善的发射和接收超声波的器官.以昆虫为食的编幅，视觉很差，飞行中不断发出超声波的脉冲，依靠昆虫身体的反射波来发现食物.海豚也有完善的“声纳”系统，使它能在混浊的水中准确地确定远处小鱼的位置.现代的无线电定位器——雷达，质量有几十、几百、几千千克，蝙蝠的超声定位系统只有几分之一克，而在一些重要性能上，如确定目标方位的精确度、抗干扰的能力等都远优于现代的无线电定位器.深入研究动物身上各种器官的功能和构造，将获得的知识用来改进现有的设备和创制新的设备，这是近几十年来发展起来的一门新学科，叫做仿生学。
