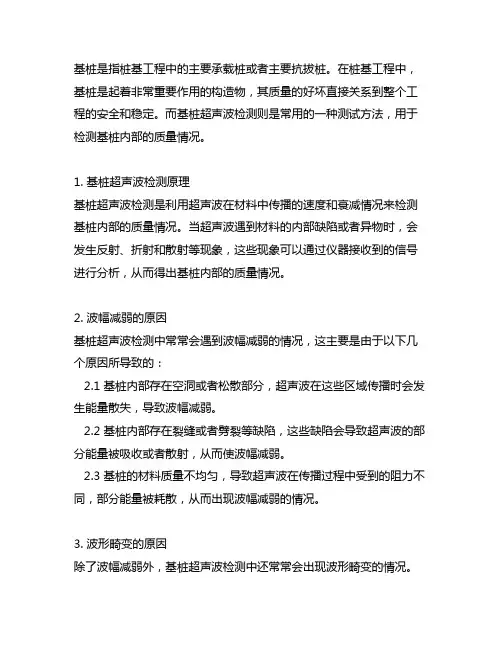

超声波检测技术原理

基桩是指桩基工程中的主要承载桩或者主要抗拔桩。在桩基工程中，基桩是起着非常重要作用的构造物，其质量的好坏直接关系到整个工程的安全和稳定。而基桩超声波检测则是常用的一种测试方法，用于检测基桩内部的质量情况。

1. 基桩超声波检测原理

基桩超声波检测是利用超声波在材料中传播的速度和衰减情况来检测基桩内部的质量情况。当超声波遇到材料的内部缺陷或者异物时，会发生反射、折射和散射等现象，这些现象可以通过仪器接收到的信号进行分析，从而得出基桩内部的质量情况。

2. 波幅减弱的原因

基桩超声波检测中常常会遇到波幅减弱的情况，这主要是由于以下几个原因所导致的：

2.1 基桩内部存在空洞或者松散部分，超声波在这些区域传播时会发生能量散失，导致波幅减弱。

2.2 基桩内部存在裂缝或者劈裂等缺陷，这些缺陷会导致超声波的部分能量被吸收或者散射，从而使波幅减弱。

2.3 基桩的材料质量不均匀，导致超声波在传播过程中受到的阻力不同，部分能量被耗散，从而出现波幅减弱的情况。

3. 波形畸变的原因

除了波幅减弱外，基桩超声波检测中还常常会出现波形畸变的情况。波形畸变主要是由于以下几个原因所导致的：

3.1 基桩的截面不均匀或者形状不规则，导致超声波在传播过程中发生折射和反射，使得接收到的信号产生畸变。

3.2 基桩内部存在杂质或者异物，这些杂质和异物会对超声波的传播产生影响，使得波形产生畸变。

3.3 基桩在施工中出现了内部损伤或者破坏，这些损伤或者破坏会使超声波的传播受到阻碍，产生波形畸变。

4. 解决方法

针对基桩超声波检测中出现的波幅减弱和波形畸变问题，可以采取以下措施来解决：

4.1 对基桩进行全面的质量控制，在施工过程中避免出现材料质量不均匀、截面不规则等问题。

4.2 在超声波检测前，对基桩进行彻底的清理和处理，确保基桩内部没有杂质、异物和空洞等缺陷。

4.3 对检测设备进行定期的维护和校准，确保其性能稳定和准确度高。

超声表面波检测技术介绍

超声表面波检测技术是一种应用超声波进行材料缺陷检测的非破坏性检测技术。它利用超声波在材料表面传播的特点，通过对超声波的传播和反射进行分析，来判断材料中是否存在缺陷。这种技术具有高灵敏度、高分辨率、快速、无损伤等优点，在航空航天、军事、化工、石油等领域有着广泛的应用前景。

超声表面波检测技术的原理是利用超声波在材料表面的传播，通过测量超声波的传播时间和幅度的变化，来判断材料中是否存在缺陷。超声波在材料中传播时，会受到材料的声阻抗差异、材料的密度、弹性模量等因素的影响，从而产生反射和折射。当超声波遇到材料中的缺陷时，会发生反射或散射，从而改变超声波的传播特性。通过对超声波的传播时间和幅度进行测量和分析，就可以判断出材料中是否存在缺陷，并确定缺陷的位置、形状和大小。

超声表面波检测技术主要包括超声发射器、接收器、信号处理器和显示器等几个部分。首先，超声发射器会发射超声波信号，信号经过材料表面的传播后，被接收器接收到。接收器会将接收到的信号送入信号处理器进行处理，通过对信号的幅度、频率、相位等进行分析，得到材料中的缺陷信息。最后，通过显示器将检测结果展示出来。

超声表面波检测技术在实际应用中有着广泛的用途。例如，在航空航天领域，超声表面波检测技术可以用于检测飞机机身、发动机叶片等关键部件的缺陷，以确保飞行安全。在军事领域，超声表面波检测技术可以用于检测武器装备的缺陷，以确保其性能和可靠性。在化工和石油领域，超声表面波检测技术可以用于检测管道、储罐等设备的缺陷，以预防泄漏和事故发生。

超声表面波检测技术相比于传统的缺陷检测技术具有许多优势。首先，它是一种非破坏性检测技术，可以在不破坏材料的情况下进行检测。其次，它具有高灵敏度和高分辨率，可以检测到微小的缺陷。此外，超声表面波检测技术还可以进行实时监测，能够对材料的缺陷进行定量分析和判定。

当然，超声表面波检测技术也存在一些局限性。首先，它对材料的特性有一定的要求，一些特殊材料可能不能适用。其次，对于较厚的材料，超声波的传播会存在衰减和多次反射的问题，可能会影响检测的准确性。此外，超声表面波检测技术也需要经过专门的培训和操作，才能正确使用和解读检测结果。

超声波及其应用

人耳最高只能感觉到大约 20000 hz 的声波，频率更高的声波就是超声波了.超声波广泛地应用在多种技术中.

超声波有两个特点，一个是能量大，一个是沿直线传播.它的应用就是按照这两个特点展开的.

理论研究表明，在振幅相同的情况下，一个物体振动的能量跟振动频率的二次方成正比.超声波在介质中传播时，介质质点振动的频率很高，因而能量很大.在我国北方干燥的冬季，如果把超声波通入水罐中，剧烈的振动会使罐中的水破碎成许多小雾滴，再用小风扇把雾滴吹入室内，就可以增加室内空气的湿度.这就是超声波加湿器的原理.对于咽喉炎、气管炎等疾病，药力很难达到患病的部位.利用加湿器的原理，把药液雾化，让病人吸入，能够增进疗效.利用超声波的巨大能量还可以把人体内的结石击碎.

金属零件、玻璃和陶瓷制品的除垢是件麻烦事.如果在放有这些物品的清洗液中通入超声波，清洗液的剧烈振动冲击物品上的污垢，能够很快清洗干净.

俗话说“隔墙有耳”，这说明声波能够绕过障碍物.但是，波长越短，这种绕射现象越不明显，因此，超声波基本上是沿直线传播的，可以定向发射.如果渔船载有水下超声波发生器，它旋转着向各个方向发射超声波，超声波遇到鱼群会反射回来，渔船探测到反射波就知道鱼群的位置了.这种仪器叫做声纳.声纳也可以用来探测水中的暗礁、敌人的潜艇，测量海水的深度.

根据同样的道理也可以用超声波探测金属、陶瓷混凝土制品，甚至水库大坝，检查内部是否有气泡、空洞和裂纹.

人体各个内脏的表面对超声波的反射能力是不同的，健康内脏和病变内脏的反射能力也不一样.平常说的“b超”就是根据内脏反射的超声波进行造影，帮助医生分析体内的病变.

有趣的是，很多动物都有完善的发射和接收超声波的器官.以昆虫为食的编幅，视觉很差，飞行中不断发出超声波的脉冲，依靠昆虫身体的反射波来发现食物.海豚也有完善的“声纳”系统，使它能在混浊的水中准确地确定远处小鱼的位置.现代的无线电定位器——雷达，质量有几十、几百、几千千克，蝙蝠的超声定位系统只有几分之一克，而在一些重要性能上，如确定目标方位的精确度、抗干扰的能力等都远优于现代的无线电定位器.深入研究动物身上各种器官的功能和构造，将获得的知识用来改进现有的设备和创制新的设备，这是近几十年来发展起来的一门新学科，叫做仿生学。

利用超声波技术检测混凝土结构构件裂缝

一、背景介绍

混凝土结构构件裂缝是混凝土结构中最常见的缺陷之一，对混凝土结构的稳定性和使用寿命都会产生严重影响。因此，对混凝土结构构件裂缝进行及时检测和处理具有重要意义。超声波技术作为一种非破坏性检测方法，已经被广泛应用于混凝土结构构件裂缝的检测。

二、超声波技术原理

超声波技术是利用超声波在材料中的传播速度和反射特性来检测材料内部缺陷的一种非破坏性检测方法。在混凝土结构中，超声波的传播速度和反射特性与混凝土的物理性质和结构有关。当超声波遇到混凝土结构内的裂缝时，会发生反射和衍射，从而形成特定的声波图像。通过对声波图像的分析，可以判断混凝土结构中裂缝的位置、数量和大小等信息。

三、超声波检测混凝土结构构件裂缝的步骤

1.准备工作

在进行超声波检测前，需要先进行准备工作。首先需要确定检测的混凝土结构构件的类型、尺寸和厚度等信息。然后需要选择合适的检测设备和探头，并进行设备的校准和调试。

2.检测表面处理

混凝土结构构件表面的粗糙度和杂质等因素会影响超声波的传播和反射，因此需要对表面进行处理。通常采用打磨、刷洗等方法，使表面光滑、干净、平整。

3.探头放置和扫描

根据混凝土结构构件的形状和裂缝的位置，选择合适的探头并放置在检测区域。然后启动设备进行扫描。通常采用网格扫描方式，即将检测区域分成若干个网格，逐个进行扫描。

4.数据采集和分析

设备会自动采集数据并生成声波图像和数据报告。根据声波图像和数据报告，可以分析混凝土结构中裂缝的位置、数量和大小等信息。通常采用阈值分析、颜色映射等方法，对声波图像进行处理和分析。

5.判断和处理

根据分析结果，判断混凝土结构中裂缝的严重程度和对结构的影响。如果裂缝较小，可以采取填充、抹灰等方法进行处理。如果裂缝较大，需要进行加固、加筋等方法进行处理。

四、超声波检测混凝土结构构件裂缝的注意事项

1.探头放置和扫描的精度和密度要求高，避免漏检或误检。
