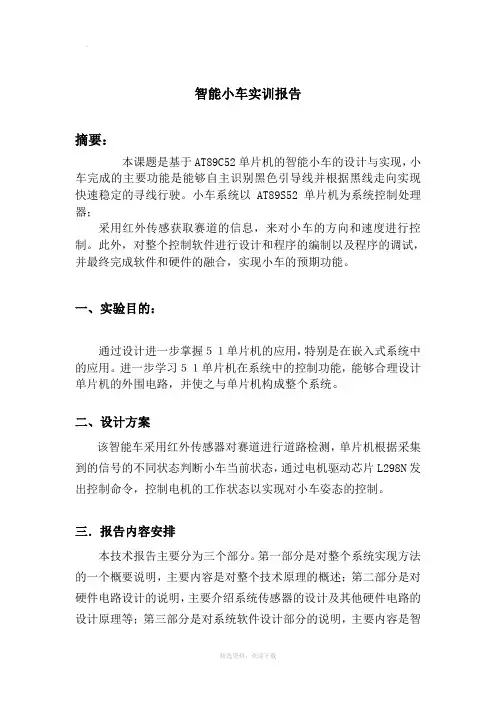

精选资料，欢迎下载 智能小车实训报告
摘要：
本课题是基于AT89C52单片机的智能小车的设计与实现，小车完成的主要功能是能够自主识别黑色引导线并根据黑线走向实现快速稳定的寻线行驶。小车系统以 AT89S52 单片机为系统控制处理器；
采用红外传感获取赛道的信息，来对小车的方向和速度进行控制。此外，对整个控制软件进行设计和程序的编制以及程序的调试，并最终完成软件和硬件的融合，实现小车的预期功能。
一、实验目的：
通过设计进一步掌握５１单片机的应用，特别是在嵌入式系统中的应用。进一步学习５１单片机在系统中的控制功能，能够合理设计单片机的外围电路，并使之与单片机构成整个系统。
二、设计方案
该智能车采用红外传感器对赛道进行道路检测，单片机根据采集到的信号的不同状态判断小车当前状态，通过电机驱动芯片L298N发出控制命令，控制电机的工作状态以实现对小车姿态的控制。
三．报告内容安排
本技术报告主要分为三个部分。第一部分是对整个系统实现方法的一个概要说明，主要内容是对整个技术原理的概述；第二部分是对硬件电路设计的说明，主要介绍系统传感器的设计及其他硬件电路的设计原理等；第三部分是对系统软件设计部分的说明，主要内容是智
。
精选资料，欢迎下载 能模型车设计中主要用到的控制理论、算法说明及代码设计介绍等。
技术方案概要说明
本模型车的电路系统包括电源管理模块、单片机模块、传感
器模块、电机驱动模块。
工作原理：
➢ 利用红外采集模块中的红外发射接收对管检测路面上的轨迹
➢ 将轨迹信息送到单片机
➢ 单片机采用模糊推理求出转向的角度，然后去控制
第1篇
一、引言
随着科技的不断发展，人工智能技术逐渐渗透到我们生活的方方面面。作为人工智能的一个典型应用，智能小车实验为我们提供了一个将理论知识与实践操作相结合的平台。在本次智能小车实验中，我深刻体会到了理论知识的重要性，同时也感受到了动手实践带来的乐趣和成就感。以下是我对本次实验的心得体会。
二、实验目的
本次实验旨在通过设计、搭建和调试智能小车，让学生掌握以下知识：
1. 传感器原理及在智能小车中的应用；
2. 单片机编程及接口技术；
3. 电机驱动及控制；
4. PID控制算法在智能小车中的应用。
三、实验过程
1. 设计阶段
在设计阶段，我们首先对智能小车的功能进行了详细规划，包括自动避障、巡线、遥控等功能。然后，根据功能需求，选择了合适的传感器、单片机、电机驱动器等硬件设备。
2. 搭建阶段
在搭建阶段，我们按照设计图纸，将各个模块连接起来。在连接过程中，我们遇到了一些问题，如电路板布局不合理、连接线过多等。通过查阅资料、请教老师，我们逐步解决了这些问题。
3. 编程阶段
编程阶段是本次实验的核心环节。我们采用C语言对单片机进行编程，实现了小车的基本功能。在编程过程中，我们遇到了许多挑战，如传感器数据处理、电机控制算法等。通过查阅资料、反复调试，我们最终完成了编程任务。
4. 调试阶段 调试阶段是检验实验成果的关键环节。在调试过程中，我们对小车的各项功能进行了测试，包括避障、巡线、遥控等。在测试过程中，我们发现了一些问题，如避障效果不稳定、巡线精度不高、遥控距离有限等。针对这些问题，我们再次查阅资料、调整程序，逐步优化了小车的性能。
四、心得体会
1. 理论与实践相结合
本次实验让我深刻体会到了理论与实践相结合的重要性。在实验过程中，我们不仅学习了理论知识，还通过实际操作，将所学知识应用于实践，提高了自己的动手能力。
2. 团队合作
在实验过程中，我们充分发挥了团队合作精神。在遇到问题时，我们互相帮助、共同探讨解决方案，最终完成了实验任务。
一、实训背景
随着科技的飞速发展，智能机器人技术逐渐成为研究热点。智能小车作为机器人技术的一个重要应用方向，具有广泛的应用前景。本次实训旨在通过设计和实现一款基于信盈达平台的智能小车，培养学生的创新能力和实践操作能力，加深对智能控制、传感器技术、电子技术等相关知识的理解。
二、实训目的
1. 掌握智能小车的基本原理和设计方法。
2. 熟悉信盈达平台的硬件和软件资源，能够进行二次开发。
3. 学会使用传感器技术，实现对小车环境的感知和响应。
4. 提高编程能力和系统调试能力，培养团队协作精神。
三、实训内容
1. 硬件平台搭建
本次实训选用信盈达智能小车开发平台，该平台包括以下硬件模块：
- 主控芯片：STM32F103C8T6
- 电机驱动模块：L298N
- 传感器模块：红外传感器、超声波传感器、循迹传感器
- 显示模块：OLED显示屏
- 电源模块：锂电池
2. 软件设计
软件设计主要包括以下几个方面：
- 主控程序设计：使用C语言进行编程，实现对各个硬件模块的控制，包括电机驱动、传感器数据处理、循迹避障等。
- 传感器数据处理：根据不同传感器的输出信号，进行数据滤波、阈值判断等处理，实现对小车环境的感知。 - 循迹避障算法设计：根据循迹传感器和超声波传感器的数据，实现小车沿黑线行驶和避障功能。
- 数据显示：通过OLED显示屏，实时显示小车速度、循迹状态、避障距离等信息。
3. 系统集成与调试
将各个硬件模块进行集成，并进行系统调试，确保各个模块之间能够正常通信和工作。
四、实训成果
1. 成功搭建了一款基于信盈达平台的智能小车，实现了循迹、避障、数据显示等功能。
2. 掌握了智能小车的基本原理和设计方法，熟悉了信盈达平台的硬件和软件资源。
3. 提高了编程能力和系统调试能力，培养了团队协作精神。
五、实训心得
1. 智能小车的设计与实现是一个复杂的系统工程，需要综合考虑硬件、软件、算法等多个方面。
智能循迹小车实验报告
一、实验目的
本次实验旨在设计并实现一款能够自主循迹的智能小车，通过传感器检测路径信息，控制小车的运动方向，使其能够沿着预定的轨迹行驶。通过本次实验，深入了解自动控制、传感器技术和单片机编程等方面的知识，提高实际动手能力和问题解决能力。
二、实验原理
1、 传感器检测
本实验采用红外传感器来检测小车下方的黑线轨迹。红外传感器由红外发射管和接收管组成，当发射管发出的红外线照射到黑色轨迹时，反射光较弱，接收管接收到的信号较弱；当照射到白色区域时，反射光较强，接收管接收到的信号较强。通过比较接收管的信号强度，即可判断小车是否偏离轨迹。
2、 控制算法
根据传感器检测到的轨迹信息，采用 PID 控制算法（比例积分微分控制算法）来计算小车的转向控制量。PID 算法通过对误差（即小车偏离轨迹的程度）进行比例、积分和微分运算，得到一个合适的控制输出，使小车能够快速、准确地回到轨迹上。
3、 电机驱动 小车的动力由直流电机提供，通过电机驱动芯片（如 L298N）来控制电机的正反转和转速。根据控制算法计算出的转向控制量，调整左右电机的转速，实现小车的转向和前进。
三、实验器材
1、 硬件部分
单片机开发板（如 STM32 系列）
红外传感器模块
直流电机及驱动模块
电源模块
小车底盘及车轮
杜邦线、面包板等
2、 软件部分
Keil 等单片机编程软件
串口调试助手
四、实验步骤
1、 硬件搭建
将红外传感器模块安装在小车底盘下方，使其能够检测到黑线轨迹。
将直流电机与驱动模块连接，并安装在小车底盘上。 将单片机开发板、传感器模块、驱动模块和电源模块通过杜邦线连接起来，搭建好实验电路。
2、 软件编程
使用单片机编程软件，编写传感器检测程序、控制算法程序和电机驱动程序。
通过串口调试助手，将编写好的程序下载到单片机开发板中。
3、 调试与优化
启动小车，观察其在轨迹上的行驶情况。
