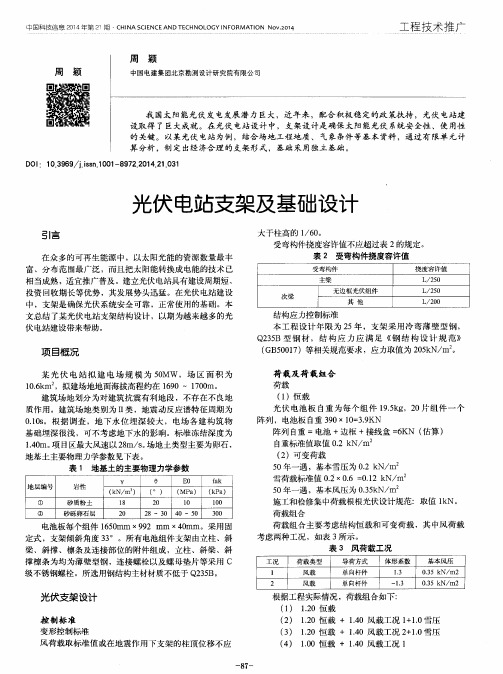

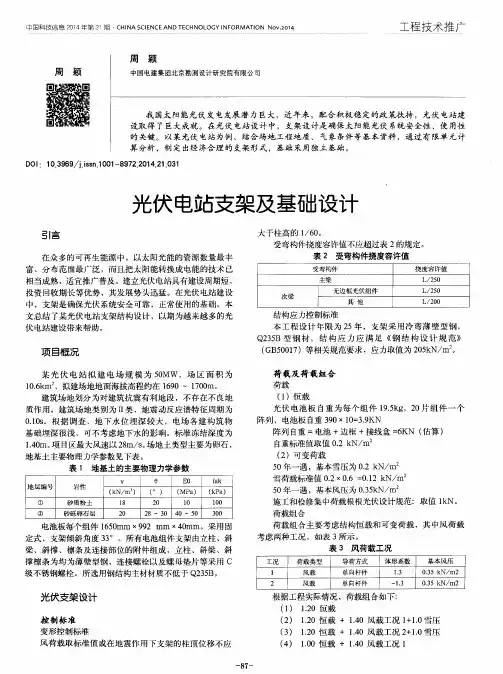

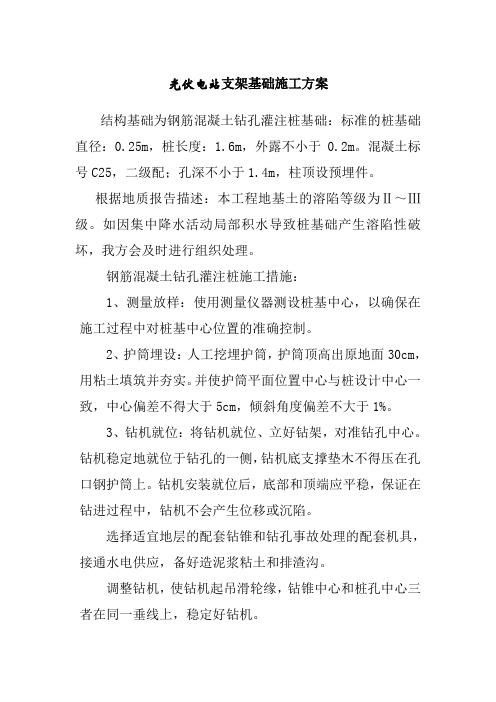

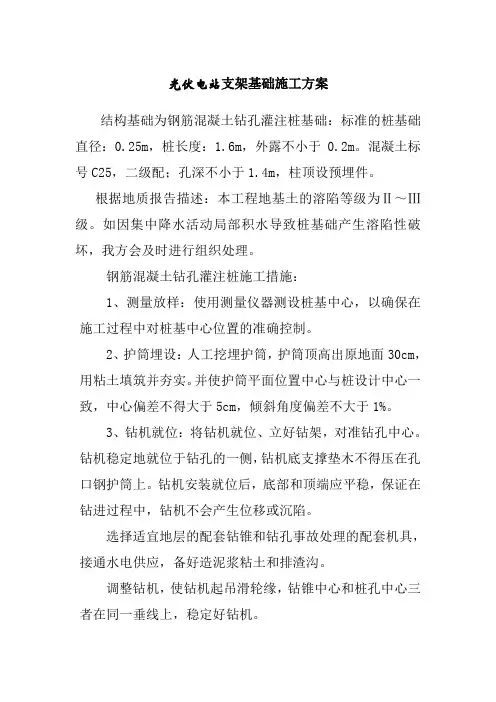

光伏电站支架基础施工方案结构基础为钢筋混凝土钻孔灌注桩基础：标准的桩基础直径：0.25m，桩长度：1.6m，外露不小于0.2m。
混凝土标号C25，二级配；孔深不小于1.4m，柱顶设预埋件。
根据地质报告描述：本工程地基土的溶陷等级为Ⅱ～Ⅲ级。
如因集中降水活动局部积水导致桩基础产生溶陷性破坏，我方会及时进行组织处理。
钢筋混凝土钻孔灌注桩施工措施：1、测量放样：使用测量仪器测设桩基中心，以确保在施工过程中对桩基中心位置的准确控制。
2、护筒埋设：人工挖埋护筒，护筒顶高出原地面30cm，用粘土填筑并夯实。
并使护筒平面位置中心与桩设计中心一致，中心偏差不得大于5cm，倾斜角度偏差不大于1%。
3、钻机就位：将钻机就位、立好钻架，对准钻孔中心。
钻机稳定地就位于钻孔的一侧，钻机底支撑垫木不得压在孔口钢护筒上。
钻机安装就位后，底部和顶端应平稳，保证在钻进过程中，钻机不会产生位移或沉陷。
选择适宜地层的配套钻锥和钻孔事故处理的配套机具，接通水电供应，备好造泥浆粘土和排渣沟。
调整钻机，使钻机起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机。
4、开孔及钻进(1)、开钻时先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。
如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。
开孔及整个钻进过程中，始终保持孔内水位高出地下水位、、。
在砂及卵石夹土等松散层开孔或钻进时，按1：1投入粘土和小片石（粒径不大于15cm），用冲击锥以小冲程反复冲击，使泥膏、片石挤入孔璧。
必要时须重复回填反复冲击2-3次。
开钻时应慢速钻进，保护好护筒刃脚处的孔壁，钻进深度5~10m后，再快速钻进。
泥浆比重根据地层情况确定，一般地层1.05~1.2，易坍地层1.2~1.45。
钻进过程中随时注意孔内水压差，以防止产生涌砂，孔中泥浆随时进行检查，保持各项指标符合要求，不因泥浆过浓影响进度，过稀易于塌孔。
在钻孔过程中，在进入不同地层时，及时捞取碴样，装入可密封的塑料袋中，并标号。
地面光伏电站支架基础选型与设计摘要：支护基础设计时，应根据上部支架结构形式及地质条件，结合施工条件合理选型。
还需考虑现场实际情况，根据支架基础实际受力状态确定计算模型，在保证安全的同时合理优化设计。
关键词：光伏电站；支架基础；选型；设计光伏支架基础是将安装光伏组件的支架结构所承受作用转移到地基结构组成部分。
与建筑结构基础相比，光伏电站支架基础承受荷载小，设计和施工难度不大。
然而，数量大，安全性和经济性对整个项目有着重大影响。
支架基础的选型和设计应考虑工程地质条件、水文条件、上部支架结构类型、荷载条件、施工工艺，并根据工期要求及当地经验优化调整。
一、光伏支架基础受力特性光伏支架基础所承受力因不同环境条件而有所不同，一般通过上部光伏支架传导到基础上，光伏支架作为光伏组件中主要结构支撑，其本身及组件自重小，但组件面积却较大，承受大部分风雪荷载，且载荷作用方向因环境改变而不断变化，所以支架传至基础反作用力在面对顺风及逆风作用时方向相反，支架基础在设计时需结合实际状况来满足不同环境下支架传至基础的作用力与反作用力。
二、光伏支架基础形式1、扩展式基础。
扩展式基础有两种类型：独立、条形基础。
通常使用现浇混凝土，若现场浇筑不便或在冬季施工期间，也可考虑工厂预制，减少现场湿作业及养护。
其底面积大、基底压力小、刚度大、整体性好，对地基沉降变形具有良好适应性，适用于压缩模量小、承载力低的软弱土地区、采煤塌陷区、湿陷性黄土地区、新回填的欠固结土等特殊地质条件。
然而，扩展式基础需开挖土方，工程量大，造价高；破坏地表植被与形貌，不利于生态环保；地下水位高的地区施工困难，所以在地面光伏电站的使用较少。
2、桩基础。
其包括混凝土灌注桩、混凝土预制桩、钢桩等基础，是应用最广泛支架基础形式。
光伏支架采用桩基架时，一般不设承台，支撑立柱通过插接、焊接、预埋螺栓、法兰盘等形式与基础连接，或直接采用桩柱一体化形式。
灌注桩基础采用机械成孔，施工方便，人工少，对地表土破坏和扰动小，可穿透坚硬土层。
支架安装1 .适用范围支架安装作业适用于混凝土基础钢支架及螺旋钢桩支架安装。
混凝土基础支架包括条型基础支架及灌注桩基础支架，两种支架采用一种安装方式。
2 .编制依据-DL5009.1 -2002 (电力工程部分)---2006年版 (JGJ78-91) GB50205-2001JGJ81-2002GB50212-2002GB50224-20103 .混凝土基础钢支架作业流程、作业方法及要求3.1作业(工序)流程图3.2作业方法及要求3.2.1施工前准备(1 )检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料 是否齐全。
《电力建设安全工作规程》《工程建设标准强制性条《网架结构工程质量检验评定标准》《钢结构工程施工质量验收规范》 《建筑钢结构焊接技术规程》《防腐蚀工程施工及验收规范》(2)对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。
(3)根据实际高程及轴线偏差图对轴线及标高进行微调。
3.2.2 定位放线(1)清理干净预埋件表面。
(2)根据微调后的轴线在预埋件上弹出标记。
(3)焊接前复核微调后的轴线与标高。
(4)支撑架应满足以下要求：支架柱高偏差为0〜+5mm支架总长偏差为土8mm支架垂直度偏差在土10mm以内。
3.2.3支座焊接、安装立柱( 1 )根据支架选择匹配的焊接材料。
( 2)焊接固定前后支座。
( 3 )松开该组所有前、后底座螺栓。
通过调节并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调节好支架倾斜角度。
在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。
3.2.4斜梁、横梁、梁托安装( 1 )将斜梁的连接件通过螺栓安装在前、后立柱上，通过螺栓将斜梁与前后支座连接固定。
(2)横梁应符合以下要求：横梁两端顶面高差L/100且v 10mm横梁与横梁面高差2.0 mm( 3)横梁校正完成后在横梁与斜梁的部位安装横梁梁托防止横梁下滑。

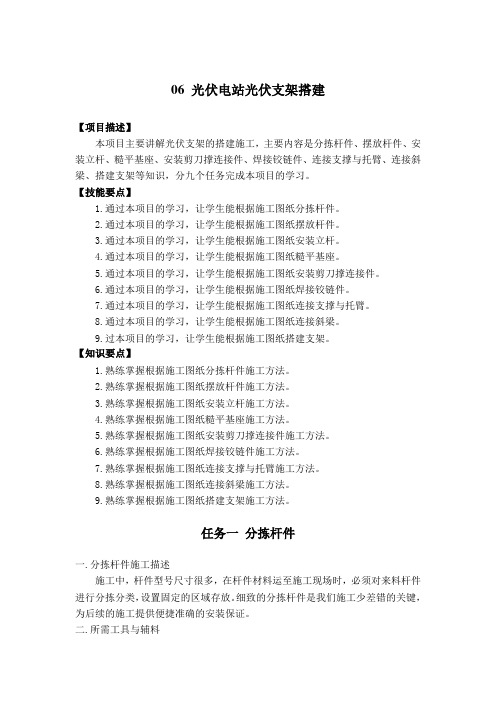

06 光伏电站光伏支架搭建【项目描述】本项目主要讲解光伏支架的搭建施工，主要内容是分拣杆件、摆放杆件、安装立杆、糙平基座、安装剪刀撑连接件、焊接铰链件、连接支撑与托臂、连接斜梁、搭建支架等知识，分九个任务完成本项目的学习。
【技能要点】1.通过本项目的学习，让学生能根据施工图纸分拣杆件。
2.通过本项目的学习，让学生能根据施工图纸摆放杆件。
3.通过本项目的学习，让学生能根据施工图纸安装立杆。
4.通过本项目的学习，让学生能根据施工图纸糙平基座。
5.通过本项目的学习，让学生能根据施工图纸安装剪刀撑连接件。
6.通过本项目的学习，让学生能根据施工图纸焊接铰链件。
7.通过本项目的学习，让学生能根据施工图纸连接支撑与托臂。
8.通过本项目的学习，让学生能根据施工图纸连接斜梁。
9.过本项目的学习，让学生能根据施工图纸搭建支架。
【知识要点】1.熟练掌握根据施工图纸分拣杆件施工方法。
2.熟练掌握根据施工图纸摆放杆件施工方法。
3.熟练掌握根据施工图纸安装立杆施工方法。
4.熟练掌握根据施工图纸糙平基座施工方法。
5.熟练掌握根据施工图纸安装剪刀撑连接件施工方法。
6.熟练掌握根据施工图纸焊接铰链件施工方法。
7.熟练掌握根据施工图纸连接支撑与托臂施工方法。
8.熟练掌握根据施工图纸连接斜梁施工方法。
9.熟练掌握根据施工图纸搭建支架施工方法。
任务一分拣杆件一.分拣杆件施工描述施工中，杆件型号尺寸很多，在杆件材料运至施工现场时，必须对来料杆件进行分拣分类，设置固定的区域存放。
细致的分拣杆件是我们施工少差错的关键，为后续的施工提供便捷准确的安装保证。
二.所需工具与辅料卷尺、材料一览表清单、记号笔。
三.施工方法1．核对来料清单与材料采购单的信息是否一致，核对的信息有材料代号、名称、规格、材质、长度、数量等项。
2．根据来料清单清点来料的材料代号、名称、规格、材质、长度、数量等项与清单标注的是否一致。
3．从每一批来料中抽出一个，用记号笔标记上材料的名称、规格放置到一个固定区域。
光伏支架基础形式介绍及基础设计探讨摘要：近年来我国科学技术发展迅速，近10年间，中国光伏发电装机容量迅速扩张，规模效应显著；再加上“领跑者”等项目的带动和促进，光伏发电技术的发展迅速。
虽然目前光伏发电的成本仍高于传统火电，但其在经济效益上处于弱势地位的局面将逐步得到改变。
2019年第1批光伏发电平价上网项目已进入实施阶段，2020年将继续促进光伏发电平价上网项目的发展。
而若要实现光伏发电平价上网，对光伏电站进行更精细化的设计至关重要。
光伏电站中光伏支架基础的数量庞大，是光伏电站必不可少的组成部分，其占光伏电站直接投资的比例约为10%；与此同时，支架基础的形式及其几何参数的选择不仅与支架结构的安全密切相关，也关系到施工的进度和光伏电站的投资效益。
因此，对光伏支架基础的布置方式、基础形式及基础设计进行分析研究尤为必要。
关键词：光伏支架；基础形式；基础设计；探讨引言随着我国经济发展，国家对环保的要求也越来越高。
火力发电项目占比日益减少，而新能源发电项目日益增多。
光伏发电作为新能源发电的主力军，近几年发展迅速。
光伏发电根据铺设地的不同分为地面光伏、屋面光伏、农光互补光伏、渔光互补光伏等，其主要组成部分有太阳能板、纵横向钢支架、基础等。
土建是光伏发电的重要组成部分，这就需要光伏支架及基础的设计既经济又安全，节能环保。
1光伏支架基础的布置方式光伏支架的形式不同，支架基础的布置方式亦不同。
（1）当光伏组件以固定倾角安装时，根据组件的距地高度不同，选用的支架形式也不同。
当组件距地高度较低时，支架一般采用双立柱形式，相应地支架基础采用前后双排的布置方式；而在农光互补或渔光互补项目中，由于组件距地高度较高，因此支架一般采用单立柱形式，相应的支架基础则采用单排的布置方式。
（2）固定可调支架一般采用单立柱形式，相应的支架基础亦采用单排的布置方式。
（3）单轴跟踪光伏支架一般采用单立柱形式，支架基础采用单列的布置方式。
（4）双轴跟踪光伏支架一般采用独立的单柱形式，对应的支架基础采用独立基础单个布置的方式。

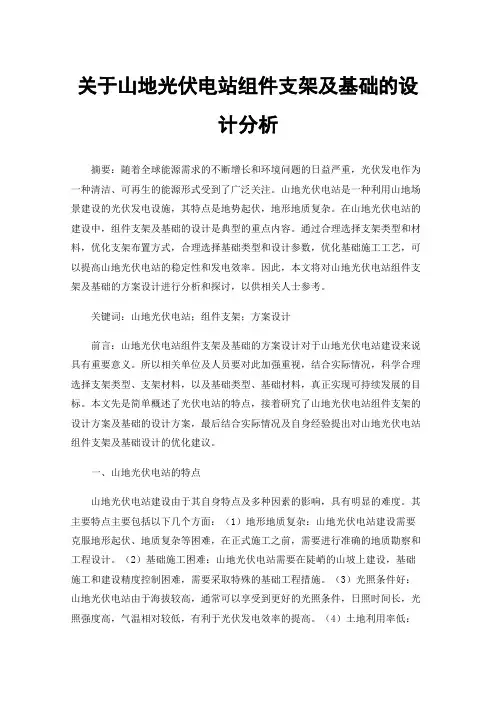

关于山地光伏电站组件支架及基础的设计分析摘要：随着全球能源需求的不断增长和环境问题的日益严重，光伏发电作为一种清洁、可再生的能源形式受到了广泛关注。
山地光伏电站是一种利用山地场景建设的光伏发电设施，其特点是地势起伏，地形地质复杂。
在山地光伏电站的建设中，组件支架及基础的设计是典型的重点内容。
通过合理选择支架类型和材料，优化支架布置方式，合理选择基础类型和设计参数，优化基础施工工艺，可以提高山地光伏电站的稳定性和发电效率。
因此，本文将对山地光伏电站组件支架及基础的方案设计进行分析和探讨，以供相关人士参考。
关键词：山地光伏电站；组件支架；方案设计前言：山地光伏电站组件支架及基础的方案设计对于山地光伏电站建设来说具有重要意义。
所以相关单位及人员要对此加强重视，结合实际情况，科学合理选择支架类型、支架材料，以及基础类型、基础材料，真正实现可持续发展的目标。
本文先是简单概述了光伏电站的特点，接着研究了山地光伏电站组件支架的设计方案及基础的设计方案，最后结合实际情况及自身经验提出对山地光伏电站组件支架及基础设计的优化建议。
一、山地光伏电站的特点山地光伏电站建设由于其自身特点及多种因素的影响，具有明显的难度。
其主要特点主要包括以下几个方面：（1）地形地质复杂：山地光伏电站建设需要克服地形起伏、地质复杂等困难，在正式施工之前，需要进行准确的地质勘察和工程设计。
（2）基础施工困难：山地光伏电站需要在陡峭的山坡上建设，基础施工和建设精度控制困难，需要采取特殊的基础工程措施。
（3）光照条件好：山地光伏电站由于海拔较高，通常可以享受到更好的光照条件，日照时间长，光照强度高，气温相对较低，有利于光伏发电效率的提高。
（4）土地利用率低：山地光伏电站由于地形复杂，地段朝向不一，土地利用率较低，需要占用较大面积的山地。
（5）电网接入困难：山地光伏电站通常位于偏远地区，电网接入困难，需要进行长距离输电，增加了电站建设和运维的难度。
