常用阀门简介
管路阀门接口（法兰）标准：德标－国家机械部标准、国标
美标－化工标准
1.闸阀:又叫闸板阀或闸门,阀体内有一闸板于介质的流动方向垂直,调节闸板的高度,可以调节流体的流量。闸阀的优点是阻力小,关闭严密,无水锤现象,广泛用于各种液体和气体的切断阀。它也有一定的调节功能,但部分开启时,闸板易受流体浸湿,流体流动时会引起闸板颤动,密封面易磨损。闸阀的缺点是结构复杂,价格较贵,不易修理,阀座槽中易沉积固体物质而关不严。所以,不宜用于流体中含有颗粒、纤维状或有固体物质的管路。常用于空气、蒸汽、油类介质（耐温、耐压）的输送管道中,也用作放空阀和低真丝系统的阀门。
闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。闸阀适用于压力、温度及口径范围很大,尤其适用于中、大口径的管道。
闸板阀门适合于在全开或全关的状态下工作，如果闸板长时期处于半开关的状态下工作，闸板的密封面会因受介质冲刷而变得不严密。
闸阀阻力小,( 且关断性较好)关闭后密闭性好,内漏少,常用于干管的关断;
2.截止阀:与闸阀相比,结构简单,制造与维修方便,调节性能好,广泛用于各种介质的输送管道中。但流体通过截止阀时有方向的改变,所以阻力较大,不宜用于粘度大、含有悬浮物质和易结晶物料的管路,也不宜作放空阀及低真空系统的阀门。截止阀广泛用于各种受压流体管路,在蒸汽和压缩空气管路也常用截止阀。不适合用于颗粒介质、漏水
截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,可用作调节流量,但其自身的阻力较大，且盘根容易漏水。截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。
截止阀阻力大,阀权值高,所以用来调节末端的流量比较合适;
3.节流阀:节流阀是通过改变流道截面以控制流体的压力及流量,属于调节阀类,但由于它的结构限制,没有调节阀的调节特性,故不能代替调节阀使用。截止型节流阀在结构上除了启阀件及相关部分外,均与截止阀相同。节流阀的启闭件大多为圆锥流线型。

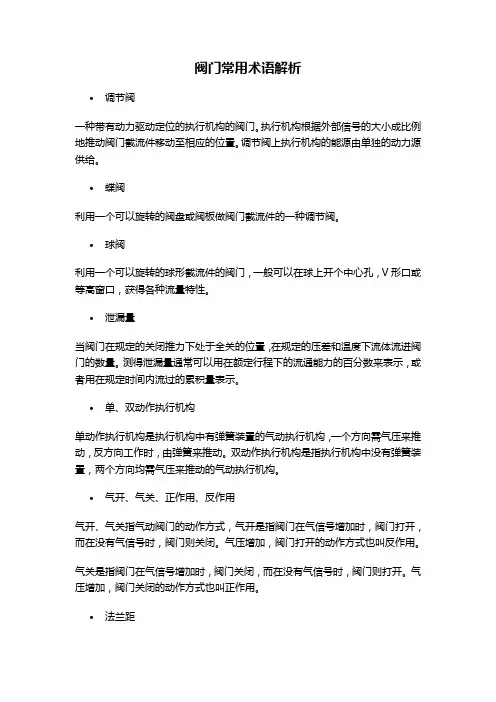

阀门常用术语解析
调节阀
一种带有动力驱动定位的执行机构的阀门。执行机构根据外部信号的大小成比例地推动阀门截流件移动至相应的位置。调节阀上执行机构的能源由单独的动力源供给。
蝶阀
利用一个可以旋转的阀盘或阀板做阀门截流件的一种调节阀。
球阀
利用一个可以旋转的球形截流件的阀门，一般可以在球上开个中心孔，V形口或等高窗口，获得各种流量特性。
泄漏量
当阀门在规定的关闭推力下处于全关的位置，在规定的压差和温度下流体流进阀门的数量。测得泄漏量通常可以用在额定行程下的流通能力的百分数来表示，或者用在规定时间内流过的累积量表示。
单、双动作执行机构
单动作执行机构是执行机构中有弹簧装置的气动执行机构，一个方向需气压来推动，反方向工作时，由弹簧来推动。双动作执行机构是指执行机构中没有弹簧装置，两个方向均需气压来推动的气动执行机构。
气开、气关、正作用、反作用
气开、气关指气动阀门的动作方式，气开是指阀门在气信号增加时，阀门打开，而在没有气信号时，阀门则关闭。气压增加，阀门打开的动作方式也叫反作用。
气关是指阀门在气信号增加时，阀门关闭，而在没有气信号时，阀门则打开。气压增加，阀门关闭的动作方式也叫正作用。
法兰距 阀门安装连接在管路中的间距。
可调比
阀门最大可控流量与最小可控流量的比叫可调比。
允许压差、允许关闭压差
阀门配置的执行机构规格确定的情况下，阀门的开度在任意位置时，允许阀门前后最大的压力差叫允许压差。阀门在关闭时允许的最大压力差叫允许关闭压差。由于流体的冲击力的影响，一般允许关闭压差较允许压差值大。
流量系数计算单位及符号C、Cｖ、Kｖ
流量系数C：温度为5℃－40℃的水，在1Kgf/cm2压降下，一小时内流过调节阀的立方米数。
流量系数Cv：温度为60°F的水，在1磅/平方英寸压降下，每分钟流过调节阀的美国加仑数。
流量系数Kv：温度为5℃－40℃的水，在0.1MPa压降下，一小时内流过调节阀的立平方米数。
常 用 阀 门 解 析
蝶阀
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
球阀
球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
阀门主要优点汇总
闸 阀
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。
有的阀门 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
闸阀具有以下优点：
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短，制造工艺性好，适用范围广。
闸阀的缺点如下：
密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
