皮带传动教学设计

名师精编 精品教案

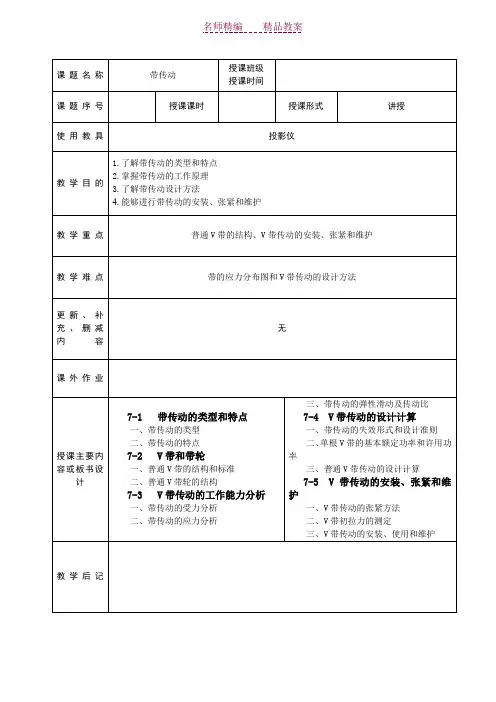

课题名称 带传动 授课班级

授课时间

课题序号 授课课时 授课形式 讲授

使用教具 投影仪

教学目的 1.了解带传动的类型和特点

2.掌握带传动的工作原理

3.了解带传动设计方法

4.能够进行带传动的安装、张紧和维护

教学重点 普通V带的结构、V带传动的安装、张紧和维护

教学难点 带的应力分布图和V带传动的设计方法

更新、补

充、删减

内容 无

课外作业

授课主要内容或板书设计 7-1 带传动的类型和特点

一、带传动的类型

二、带传动的特点

7-2 V带和带轮

一、普通V带的结构和标准

二、普通V带轮的结构

7-3 V带传动的工作能力分析

一、带传动的受力分析

二、带传动的应力分析 三、带传动的弹性滑动及传动比

7-4 V带传动的设计计算

一、带传动的失效形式和设计准则

二、单根V带的基本额定功率和许用功率

三、普通V带传动的设计计算

7-5 V带传动的安装、张紧和维护

一、V带传动的张紧方法

二、V带初拉力的测定

三、V带传动的安装、使用和维护

教学后记 名师精编

精品教案

课 堂 教 学 安 排

主 要 教 学 内 容 及 步 骤 教学过程 师生活动 设计意图等

7-1 带传动的类型和特点

一、带传动的组成及其工作原理

组成：主动带轮、从动带轮、挠性带和机架组成带传动

工作原理：带传动工作时依靠张紧在带轮上的传动带与带轮间的摩擦力来传递运动与动力

二、带传动的主要类型

1．摩擦带传动

平带传动：带为卷带，可任意截取，带内表面为工作面，承载能力不够高

V带传动：带为圈带无接头，带两侧面为工作面，承载能力强，一般为平带的3倍

多楔带传动：多根平带与V带的组合，具有V带的特点

圆带传动：承载能力低，常用于小功率的运动传递

2．啮合带传动简介：同步带传动→齿孔带传动

三、带传动的特点

主要根据①摩擦传动；②挠性带；③特点相对于其它传动（啮合传动）讲的。

机械基础带传动教案

一、教学内容

本节课的教学内容选自人教版《机械基础》第五册第四章，主要介绍带传动的相关知识。具体内容包括带传动的组成、工作原理、类型及选用方法。通过对带传动的学习，使学生了解并掌握带传动在机械中的应用和重要性。

二、教学目标

1. 了解带传动的组成和作用，理解其工作原理。

2. 掌握各种类型带传动的特点及选用方法。

3. 培养学生的实际操作能力和团队协作精神。

三、教学难点与重点

重点：带传动的组成、工作原理、类型及选用方法。

难点：带传动的工作原理及选用方法。

四、教具与学具准备

教具：多媒体课件、带传动模型、挂图。

学具：课本、笔记本、彩笔。

五、教学过程

1. 实践情景引入：展示一辆汽车的发动机传动系统，让学生观察并思考其中运用了哪些传动方式。

2. 知识点讲解：

（1）带传动的组成：带轮、传动带、张紧装置。

（2）带传动的工作原理：带轮通过带传动实现动力传递，带传动具有弹性滑动，可实现恒速传动。 （3）带传动的类型：V带、平带、同步带。

（4）带传动的选用方法：根据传动功率、传动速度、工作环境等因素进行选用。

3. 例题讲解：分析一个汽车发动机传动带的选用过程。

4. 随堂练习：让学生设计一个简单的传动系统，选择合适的带传动方式。

5. 课堂互动：学生分组讨论，分享各自的设计方案，互相评价。

六、板书设计

带传动

组成：带轮、传动带、张紧装置

工作原理：带轮通过带传动实现动力传递，具有弹性滑动，恒速传动

类型：V带、平带、同步带

选用方法：根据传动功率、传动速度、工作环境等因素进行选用

七、作业设计

1. 描述带传动的组成和作用。

2. 解释带传动的工作原理。

3. 比较V带、平带、同步带的特点，选出适合自行车传动系统的带传动方式。

八、课后反思及拓展延伸

1. 学生对本节课内容的掌握程度如何？是否达到了教学目标？

2. 教学过程中是否存在不足？如何改进？

3. 拓展延伸：研究带传动的未来发展，如新材料、新设计等。

主题12 带传动

一、教学目标

1、掌握带传动的受力、应力分析

2、能区别弹性滑动与打滑

3、了解带传动的类型与特点。

4、掌握带传动的应力分布规律

二、课时分配

本章绪论共 5 个单元，本章安排 6 个学时。其中理论学时 5 个学时，实践学时 1 个学时。

三、教学重点

带传动工作原理、受力分析、带的应力分布图

四、教学难点

弹性滑动与打滑的区别

五、教学内容

单元1 带传动

一、带传动的特点

带传动是利用一种中间挠性件的摩擦传动。有以下特点：

（1）具有良好的弹性，能缓和冲击、吸收振动，传动平稳，噪声小;

（2）过载时，传动带在轮缘上会打滑，起到安全保护的作用，可以避免其他零件的损坏;

（3）适宜用在两轴中心距较大的场合;

（4）结构简单，制造、安装、维护方便，成本低;

（5）不能保证准确的传动比，传动效率较低，轴、轴承承受的压力较大，带的使用寿命短，外廓尺寸较大。

二、带传动的类型

（1）平带传动：

平带的横截面为矩形，平带传动主要用于两带轮轴线平行的传动，其中有开口式传动和交叉式传动等。开口式传动的两带轮转向相同，应用较多；交叉式传动的两带轮转向相反，传动带容易磨损。 （2）V带传动：

V带的横截面为梯形， V带传动是把V带紧套在带轮上的梯形槽内，使V带的两侧面与带轮槽的两侧面压紧，从而产生摩擦力来传递运动和动力。

（3）圆带传动：

圆带的横截面为圆形。圆带传动只适用于低速、轻载的机械，如缝纫机、真空吸尘器、磁带盘的传动机构等。

三、带传动的应用

带传动无论是在精密机械，还是工程机械、矿山机械、化工机械、交通运输、农业机械等中，都得到广泛使用。由于带传动的效率和承载能力较低，不适用于大功率传动。工作速度太低时，传动尺寸大而不经济；速度太高时，离心力又会减少带轮间的压紧程度，降低传动能力和带的寿命。故带传动用于要求传动平稳、传动比不要求准确、中小功率的远距离传动。一般带传动的传递功率为P≤50kW，带速v为5～25m/s，高速带的带速可达60m/s，传动比i≤7。带传动中，以平带和V带使用最多，本节着重讨论V带传动。

§6-1 带传动的应用

课时计划：讲授5学时

教学目标：

通过本节课的学习使学生了解带传动的类型、特点和应用；掌握带的传动比及主要参数；了解V带的构造和标准；了解V带的结构、基本长度与V带的标记；掌握V带轮的结构尺寸，熟悉V带轮的材料；熟悉带传动的安装与维护方法。

教材分析:

1.带传动的工作原理、特点、类型及应用；计算带传动的传动比；

2.普通V带的结构与标准及V带轮的结构和材料；

3.带传动的安装与张紧。

教学设计：

本节课的主要内容是带传动的主要特性及类型带传动的安装及维护方法。以讲授为主，需要借助实物了解带的结构和基准长度。带传动的熟悉带传动的型号及应用场合；了解V带的基准长度与特点；掌握V带轮的结构尺寸；能够正确选择V带的型号和标准。带的张紧与维护如有视频帮助理解更好。

教学过程：

第1学时

教学内容： 一、带传动的工作原理、类型及特点

传动是将一根轴的运动传给另一根轴，同时改变了另一根轴的转速或转向，两轴的传动也可以靠皮带与轮之间的摩擦传动来传递，其最大的优点是两轴之间的距离较大，可任意改变距离的大小，且皮带传动可以吸振，使传动没有噪音。

带传动是由主动轮，从动轮和传动带所组成，靠带与带轮间的摩擦力来传递运动和动力。

1．带传动的特点

与其它传动形式相比较，带传动具有以下特点：

(1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，无噪声。但因带传动存在滑动现象，所以不能保证恒定的传动比。

(2)传动带与带轮是通过摩擦力传递运动和动力的。因此过载时，传动带在轮缘上会打滑，从而可以避免其它零件的损坏，起到安全保护的作用。但传动效率较低，带的使用寿命短；轴、轴承承受的压力较大。

(3)适宜用在两轴中心距较大的场合，但外廓尺寸较大。

(4)结构简单，制造、安装、维护方便，成本低。但不适用于高温、有易燃易爆物质的场合。

2．带传动的应用

由于带传动的类型较多，应用范围非常广泛。无论是在精密机械，还是在工程机械、矿山机械、化工机械、交通运输、农业机械中，都得到广泛应用，特别是在汽车工业、家用电器和办公机械以及各种新型机械装备中使用相当普遍。由于带传动的效率和承载能力较低，故不适用于大功率传动。
