无线电通信波段划分

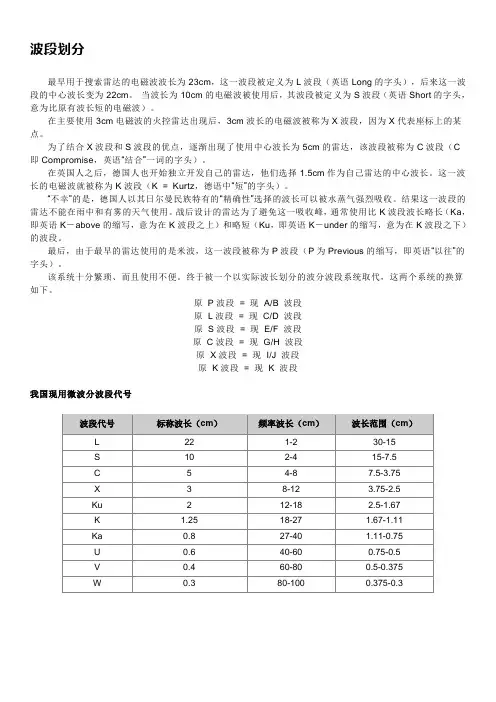

波段划分

最早用于搜索雷达的电磁波波长为23cm，这一波段被定义为L波段（英语Long的字头），后来这一波段的中心波长变为22cm。 当波长为10cm的电磁波被使用后，其波段被定义为S波段（英语Short的字头，意为比原有波长短的电磁波）。

在主要使用3cm电磁波的火控雷达出现后，3cm波长的电磁波被称为X波段，因为X代表座标上的某点。

为了结合X波段和S波段的优点，逐渐出现了使用中心波长为5cm的雷达，该波段被称为C波段（C即Compromise，英语“结合”一词的字头）。

在英国人之后，德国人也开始独立开发自己的雷达，他们选择1.5cm作为自己雷达的中心波长。这一波长的电磁波就被称为K波段（K = Kurtz，德语中“短”的字头）。

“不幸”的是，德国人以其日尔曼民族特有的“精确性”选择的波长可以被水蒸气强烈吸收。结果这一波段的雷达不能在雨中和有雾的天气使用。战后设计的雷达为了避免这一吸收峰，通常使用比K波段波长略长（Ka，即英语K－above的缩写，意为在K波段之上）和略短（Ku，即英语K－under的缩写，意为在K波段之下）的波段。

最后，由于最早的雷达使用的是米波，这一波段被称为P波段（P为Previous的缩写，即英语“以往”的字头）。

该系统十分繁琐、而且使用不便。终于被一个以实际波长划分的波分波段系统取代，这两个系统的换算如下。

原 P波段 = 现 A/B 原 L波段 = 现 C/D 原 S波段 = 现 E/F 原 C波段 = 现 G/H

原 X波段 = 现 I/J 原 K波段 = 现 K 波段

我国现用微波分波段代号

波段代号 标称波长（ cm ） 频率波长（ cm ） 波长范围（ cm ）

L 22 1-2 30-15

S 10 2-4 15-7.5

C 5 4-8 7.5-3.75

X 3 8-12 3.75-2.5

Ku 2 12-18 2.5-1.67

K 1.25 18-27 1.67-1.11 Ka 0.8 27-40 1.11-0.75

U 0.6 40-60 0.75-0.5

V 0.4 60-80 0.5-0.375

W

0.3

80-100

0.375-0.3

我国的频率划分方法

名称 符号 频率 波段 波长 传播特性 主要用途

甚低频 VLF 3-30KHz 超长波 1KKm-100Km 空间波为主 海岸潜艇通信；远距离通信；超远距离导航

低频 LF 30-300KHz 长波 10Km-1Km 地波为主 越洋通信；中距离通信；地下岩层通信；远距离导航中频 MF 0.3-3MHz 中波 1Km-100m 地波与天波 船用通信；业余无线电通信；移动通信；中距离导高频 HF

3-30MHz

短波 100m-10m

天波与地波 远距离短波通信；国际定点通信甚

高频 VHF 30-300MHz 米波 10m-1m 空间波 电离层散射（30-60MHz）；流星余迹通信；人造电离层通信对空间飞行体通信；移动通信，电视广播。 超高频 UHF 0.3-3GHz 分米波 1m-0.1m 空间波 小容量微波中继通信；（352-420MHz）；对流层散射通信（700-10000MHz）；中容量微波通信（1700-2400MHz）

特高频 SHF 3-30GHz 厘米波 10cm-1cm 空间波 大容量微波中继通信（3600-4200MHz）；大容量微波中（5850-8500MHz）；数字通信；卫星通信；国际海事卫星通信（1500-16达、卫星通讯，无线电导航

极高频 EHF 30-300GHz 毫米波 10mm-1mm 空间波 在入大气层时的通信；波导通信，用于卫星通讯

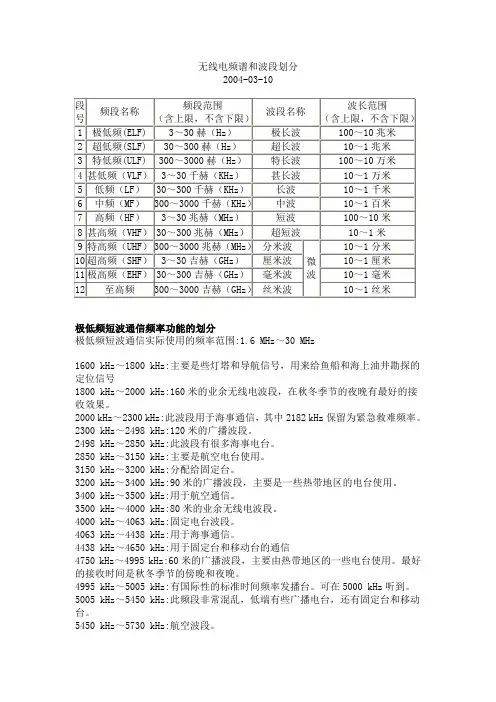

频段范围 波长范围

段号 频段名称 波段名称

（含上限，不含下限） （含上限，不含下限）

1 极低频（ELF） 3～30赫（Hz） 极长波 100～10兆米

2 超低频（SLF） 30～300赫（Hz） 超长波 10～1兆米

3 特低频（ULF） 300～3000赫（Hz） 特长波 100～10万米

4 甚低频（VLF） 3～30千赫（KHz） 甚长波 10～1万米

5 低频（LF） 30～300千赫（KHz） 长波 10～1千米

6 中频（MF） 300～3000千赫（KHz） 中波 10～1百米

7 高频（HF） 3～30兆赫（MHz） 短波 100～10米

8 甚高频（VHF） 30～300兆赫（MHz） 超短波 10～1米

9 特高频（UHF） 300～3000兆赫（MHz） 分米波

微波 10～1分米

10 超高频（SHF） 3～30吉赫（GHz） 厘米波 10～1厘米

11 极高频（EHF） 30～300吉赫（GHz） 毫米波 10～1毫米

12

至高频 300～3000吉赫（GHz） 丝米波 10～1丝米

Extremely Low Frequency (ELF) 0 KHz to 3 KHz Very Low Frequency (VLF)

3 KHz to 30 KHz Radio Navigation & Maritime/Aeronautical Mobile 9 KHz to 540 KHz

Low Frequency (LF) 30 KHz to 300 KHz Medium Frequency (MF) 300 KHz to 3 MHz AM

Radio Broadcast 540 KHz to 1630 KHz High Frequency (HF)

3 MHz to 30 MHz Shortwave Broadcast Radio 5.95 MHz to 26.1 MHz Very High

Frequency (VHF)

30 MHz to 300 MHz Low Band: TV Band 1 - Channels 2-6 54 MHz to 88 MHz Mid

Band: FM Radio Broadcast 88 MHz to 174 MHz High Band: TV Band 2 - Channels 7-13

174 MHz to 216 MHz Super Band (mobile/fixed radio TV) 216 MHz to 600 MHz Ultra-High

Frequency (UHF) 300 MHz to 3000 MHz Channels 14-70 470 MHz to 806 MHz

L-band

500 MHz to 1500 MHz Personal Communications Services (PCS) 1850 MHz to 1990

MHz Unlicensed PCS Devices

1910 MHz to 1930 MHz Superhigh Frequencies (SHF) (Microwave) 3 GHz to 30 GHz

C-band 3.6 GHz to 7 GHz X-band 7.25 GHz to 8.4 GHz Ku-band 10.7 GHz to 14.5

GHz Ka-band

17.3 GHz to 31 GHz Extremely High Frequencies (EHF) (Millimeter Wave Signals) 30 GHz to

300 GHz Additional Fixed Satellite 38.6 GHz to 275 GHz Infrared Radiation 300 GHz to

810 THz Visible Light 810 THz to 1620 THz Ultraviolet Radiation 1.62 PHz to 30 PHz X-Rays

30 PHz to 30 EHz Gamma Rays

30 EHz

to

3000 EHz

电 磁波谱

←

波长越短 波长越长

→

←

频率越高 频率越低

→

伽马射线 · X射线 · 紫外线 · 可见光 · 红外线 · 太赫兹辐射 · 微波 · 无线电波

可见光 红 ·

橙

·

黄

·

绿 · 蓝

·

靛

·

紫

微波 W波段 · V波段 · Q波段 · Ka波段 · K波段 · Ku波段 · X波段 · S波段 · C波段 · L波段

极高频（ EHF ） · 超高频（ SHF ） ·

特高频（ UHF ）

·

甚高频（ VHF ） · 高频（ HF ）

· 中频（

无线电波

（ LF ）

·

甚低频（ VLF ）

·

特低频（ ULF ） · 超低频（ SLF ） ·

极低频（ ELF

波长 微波 · 短波 · 中波 · 长波

微波波段

波段名称 频率范围 波长范围

L波段 1

-

2GHz 300.00

-

150.00

mm

S波段 2 - 4 GHz 150.00 - 75.00 mm

C波段 4 - 8 GHz 75.00 - 37.50 mm

X波段 8 - 12 GHz 37.50 - 25.00 mm

Ku波段 12 - 18 GHz 25.00 - 16.67 mm

K波段 18 - 27 GHz 16.67 - 11.11 mm

Ka波段 27 - 40 GHz 11.11 - 7.50 mm

U波段 40 - 60 GHz 7.50 - 5.00 mm

E波段 60 - 90 GHz 5.00 - 3.33 mm

F波段 90 - 140 GHz 3.33 - 2.14 mm

Q波段 30 - 50 GHz 10.00 - 6.00 mm
