三维扫描仪的三种测量原理随着信息和通信技术的发展，⼈们在⼯作和⽣活中接触到图形图像也越来越多的。
⽽获取图像的⽅法⼤多都是使⽤各类摄像机、照相机等，利⽤这些⽅式通常只能得到物体的平⾯图像，即物体的⼆维信息。
当我们想要获取物体的准确数据，就需要利⽤到三维扫描仪，来获取到物体的三维数据信息，今天我们可以带⼤家了解下三维扫描采集数据信息的三种测量原理。
⼀、结构光扫描仪原理光学三维扫描系统是将光栅连续投射到物体表⾯，摄像头同步采集图像，然后对图像进⾏计算，并利⽤相位稳步极线实现两幅图像上的三维空间坐标(X、Y、Z)，从⽽实现对物体表⾯三维轮廓的测量。
⼆、激光扫描仪原理由于扫描法系以时间为计算基准，故⼜称为时间法。
它是⼀种⼗分准确、快速且操作简单的仪器，且可装置于⽣产在线，形成边⽣产边检验的仪器。
激光扫描仪的基本结构包含有激光光源及扫描器、受光感 ( 检 ) 测器、控制单元等部分。
激光光源为密闭式，较不易受环境的影响，且容易形成光束，⽬前常采⽤低功率的可见光激光，如氦氖激光、半导体激光等，⽽扫描器为旋转多⾯棱规或双⾯镜，当光束射⼊扫描器后，即快速转动使激光光反射成⼀个扫描光束。
光束扫描全程中，若有⼯件即挡住光线，因此可以测知直径⼤⼩。
测量前，必须先⽤两⽀已知尺⼨的量规作校正，然后所有测量尺⼨若介于此两量规间，可以经电⼦信号处理后，即可得到待测尺⼨。
因此，⼜称为激光测规。
三、三坐标原理三坐标测量机是由三个互相垂直的运动轴X，Y，Z建⽴起的⼀个直⾓坐标系，测头的⼀切运动都在这个坐标系中进⾏，测头的运动轨迹由测球中⼼来表⽰。
测量时，把被测零件凡放在⼯作台上，测头与零件表⾯接触，三坐标测量机的检测系统可以随时给出测球中⼼点在坐标系中的精确位置。
当测球沿着⼯件的⼏何型⾯移动时，就可以精确地的计算出被测⼯件的⼏何尺⼨，现状和位置公差等。
三维扫描所涉及到的众多领域，如⾃动加⼯、⾯形检测、实物仿形、⽣物医学等，机器视觉、产品质量控制、物体的三维信息是必不可少的。
三维激光扫描分类及工作操作规范一、分类根据激光扫描设备的类型和应用领域，三维激光扫描可以分为以下几类：1.接触式扫描：使用机械测头或探针直接接触被测物体，进行点云数据采集。
2.无接触式扫描：利用激光器发射激光束，通过传感器记录物体表面的反射光，生成点云数据。
3.多方位扫描：利用多个扫描仪或激光头进行协同扫描，以提高扫描效率和准确性。
4.动态扫描：对于运动物体，可以采用高速摄像机拍摄快速运动过程中的物体姿态变化，再通过图像处理技术恢复三维形态。
为了保证三维激光扫描的效果和安全性，需要遵循以下操作规范：1.安装设备：根据厂家提供的操作手册，正确安装设备，保证设备的稳定性和垂直度。
2.准备工作：在进行扫描之前，需要清理被测物体表面，确保没有遮挡物，以减少扫描误差。
3.参数设置：根据被测物体的特点和要求，设置合适的扫描参数，包括扫描分辨率、扫描速度、扫描范围等。
4.扫描操作：在开始扫描之前，需要预先选择扫描路径和扫描区域，以保证全面且高效地获取物体数据。
5.预处理：对于扫描得到的原始点云数据，可以进行噪声去除、数据滤波等预处理操作，以提高数据质量和准确性。
6.数据合并：如果需要拼接多个扫描区域的数据，可以利用配准算法对原始数据进行配准和合并，生成完整的模型。
7.后处理：根据应用需要，对于点云数据可以进行模型重建、表面拟合、体积计算、特征提取等后处理操作，得到理想的三维模型。
8.数据存储与备份：将处理完的数据进行存储，并定期备份，以防止数据丢失和损坏。
9.作业环境：在进行扫描工作时，应确保作业环境光线充足，避免干扰激光扫描仪工作。
10.安全操作：在使用激光器时，注意防护眼睛，避免直接照射激光束，以免造成眼睛损伤。
以上是三维激光扫描的分类及工作操作规范。
在实际工作中，严格按照规范进行操作，不仅可以提高扫描的准确性和效率，还能保证人员的安全。
同时，根据具体应用领域的需求，可以针对性地进行操作规范的调整和补充。

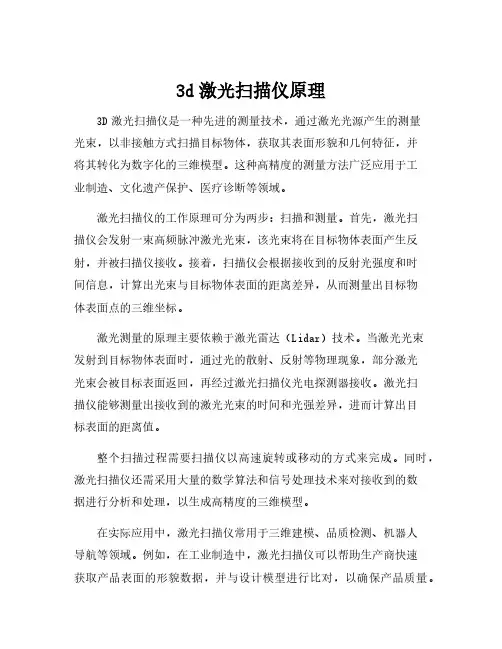

3d激光扫描仪原理3D激光扫描仪是一种先进的测量技术，通过激光光源产生的测量光束，以非接触方式扫描目标物体，获取其表面形貌和几何特征，并将其转化为数字化的三维模型。
这种高精度的测量方法广泛应用于工业制造、文化遗产保护、医疗诊断等领域。
激光扫描仪的工作原理可分为两步：扫描和测量。
首先，激光扫描仪会发射一束高频脉冲激光光束，该光束将在目标物体表面产生反射，并被扫描仪接收。
接着，扫描仪会根据接收到的反射光强度和时间信息，计算出光束与目标物体表面的距离差异，从而测量出目标物体表面点的三维坐标。
激光测量的原理主要依赖于激光雷达（Lidar）技术。
当激光光束发射到目标物体表面时，通过光的散射、反射等物理现象，部分激光光束会被目标表面返回，再经过激光扫描仪光电探测器接收。
激光扫描仪能够测量出接收到的激光光束的时间和光强差异，进而计算出目标表面的距离值。
整个扫描过程需要扫描仪以高速旋转或移动的方式来完成。
同时，激光扫描仪还需采用大量的数学算法和信号处理技术来对接收到的数据进行分析和处理，以生成高精度的三维模型。
在实际应用中，激光扫描仪常用于三维建模、品质检测、机器人导航等领域。
例如，在工业制造中，激光扫描仪可以帮助生产商快速获取产品表面的形貌数据，并与设计模型进行比对，以确保产品质量。
在文化遗产保护方面，激光扫描仪可以在不接触物体的情况下，快速、精确地记录建筑物、雕塑等文物的三维信息，为文物保护和修复提供有力的支持。
在医疗诊断方面，激光扫描仪可用于制作个性化假肢、义齿等医疗器械，提高适配性和舒适度。
总结起来，3D激光扫描仪基于激光雷达技术，通过高频脉冲激光光束和光电探测器的配合，实现对目标物体表面的三维测量。
其在细节捕捉、精确度和高效性方面具有明显优势，已在多个领域得到广泛应用。
顾名思义，扫描仪就是用来对物体进行扫描的工具，通过扫描我们可以得到物体的成像。
但是其他产品和工具一样，扫描仪的种类也是多样的，并且不同种类的扫描仪特点和优势也各不相同。
今天我们就一起来了解一下在扫描领域比较先进的三维激光扫描仪。
下面将从不同类型的三维激光扫描仪有哪些特点和优势给大家进行简单的介绍。
三维激光扫描仪按照扫描成像方式的不同，激光扫描仪可分为一维(单点)扫描仪、二维(线列)扫描仪和三维(面列)扫描仪。
而按照不同工作原理来分类，可分为脉冲测距法（亦称时间差测量法）和三角测量法。
1、脉冲测距法：激光扫描仪由激光发射体向物体在时间t1发送一束激光，由于物体表面可以反射激光，所以扫描仪的接收器会在时间t2接收到反射激光。
由光速c，时间t1，t2算出扫描仪与物体之间的距离d=(t2-t1)c/2。
脉冲测距式3D激光扫描仪，其测量精度受到扫描仪系统准确地量测时间的限制。
当用该方式测量近距离物体的时候，由于时间太短，就会产生很大误差。
所以该方法比较适合测量远距离物体，如地形扫描，但是不适合于近景扫描。
2、三角测距法：用一束激光以某一角度聚焦在被测物体表面，然后从另一角度对物体表面上的激光光斑进行成像，物体表面激光照射点的位置高度不同，所接受散射或反射光线的角度也不同，用CCD （图像传感器）光电探测器测出光斑像的位置，就可以计算出主光线的角度θ。
然后结合己知激光光源与CCD 之间的基线长度d，经由三角形几何关系推求扫描仪与物体之间的距L≈dtanθ。
手持激光扫描仪通过上述的三角形测距法建构出3D图形：通过手持式设备，对待测物发射出激光光点或线性激光。
以两个或两个以上的侦测器测量待测物的表面到手持激光产品的距离，通常还需要借助特定参考点－通常是具黏性、可反射的贴片－用来当作三维扫描仪在空间中定位及校准使用。
这些扫描仪获得的数据，会被导入电脑中，并由软件转换成3D模型。
3、三角测量法的特点：结构简单、测量距离大、抗干扰、测量点小（几十微米）、测量准确度高。

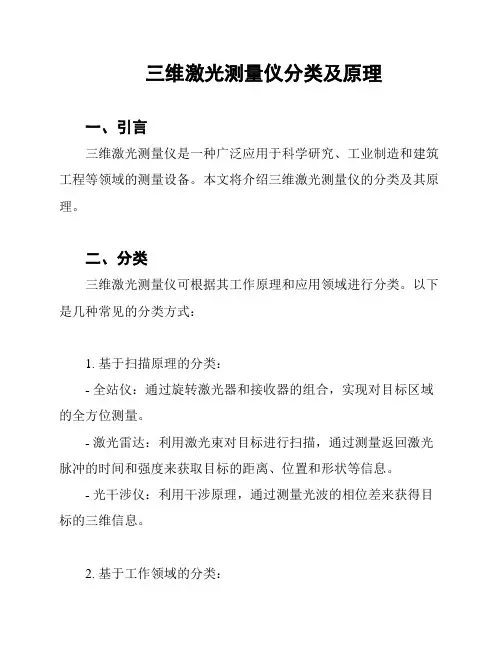

三维激光测量仪分类及原理一、引言三维激光测量仪是一种广泛应用于科学研究、工业制造和建筑工程等领域的测量设备。
本文将介绍三维激光测量仪的分类及其原理。
二、分类三维激光测量仪可根据其工作原理和应用领域进行分类。
以下是几种常见的分类方式：1. 基于扫描原理的分类：- 全站仪：通过旋转激光器和接收器的组合，实现对目标区域的全方位测量。
- 激光雷达：利用激光束对目标进行扫描，通过测量返回激光脉冲的时间和强度来获取目标的距离、位置和形状等信息。
- 光干涉仪：利用干涉原理，通过测量光波的相位差来获得目标的三维信息。
2. 基于工作领域的分类：- 科学研究：用于地质勘探、气候变化研究等领域的精密测量。
- 工业制造：应用于零件尺寸检查、表面质量评估等工业生产过程中的测量和检测。
- 建筑工程：用于建筑物的框架测量、变形监测等建筑工程中的测量任务。
三、原理三维激光测量仪的工作原理基于激光束的发射和接收。
其主要原理如下：1. 发射激光束：激光器发射一束准直且稳定的激光光束。
2. 激光束的传播：激光光束通过透镜、反射镜等光学元件进行传播，并照射到目标物体上。
3. 目标物体的反射：激光束照射到目标物体后，发生反射。
4. 接收反射光：激光接收器接收到目标物体反射的激光光束。
5. 处理反射光：通过对接收到的反射光进行处理，测量反射光的时间、强度等参数。
6. 数据处理：根据接收到的反射光数据计算目标物体的距离、位置和形状等三维信息。
三维激光测量仪的原理简单且可靠，使其成为许多领域中广泛使用的测量设备。
四、结论本文介绍了三维激光测量仪的分类及其基本原理。
通过了解三维激光测量仪的不同分类和工作原理，可以更好地选择适合特定应用的测量设备。
Note: This response is provided based on general knowledge and understanding. Please make sure to review and modify it as needed to fit your specific requirements.。
三维激光扫描仪原理
三维激光扫描仪原理
一、三维激光扫描仪的定义
三维激光扫描仪，也称三维激光雷达，是一种以光学技术为主，通过利用激光散射进行测量和图像处理技术，准确测量运动或静态物体的形状、尺寸及其他特性的设备。
二、三维激光扫描仪运行原理
1.激光脉冲发射：通过激光头发射准确、高脉冲能量的激光脉冲，强激光脉冲扩散洒射到目标物体上，对其表面形状反射回激光的多个点进行测量。
2.激光散射测量：激光脉冲扩散到目标物体表面之后，会有一定的反射量传回激光探测器，通过激光探测器和控制系统，可以获得目标物体距离传感器的距离，实现目标物体表面形状的量化测量。
3.数据采集：将激光探测器获取的数据传送到控制电路，经过精确的单元操作，将数据分析成表面形状的某种空间量化模型，实现对目标物体形状形式表示和记录的数据采集处理。
4.三维模型重建：将控制系统接收的数据进行处理，利用重建算法求解出三维模型，实现对目标物体的三维重建，最终得到该物体的中心坐标、尺寸及其他特性。
三、三维激光扫描仪的应用
1. 工业自动化：三维激光扫描仪往往用于检测工件的准确性和合格性，并帮助开发过程中的可视化和实验测试。
2. 无人机导航：由于三维激光扫描仪拥有高精度、宽范围和极低空间要求，因此可以用于无人机技术，帮助无人机在环境比较复杂的情况下以最优路径进行导航。
3. 在医学领域：激光扫描技术可以用来诊断机器中的结构变化，检测微小的细胞变化并执行仪器检测，诊断某些特定疾病以及重建软组织模型。
4. 其他应用：三维激光扫描技术还可以在船舶自动驾驶、飞行飞机的检验维修、地质勘查领域及重建历史文物方面得到广泛应用。
三维激光扫描仪原理
三维激光扫描仪是一种利用激光技术对物体进行三维扫描的设备，它能够快速、精确地获取物体表面的三维形状信息，被广泛应用于工业设计、文物保护、医学影像等领域。
其原理主要包括激光发射、光束聚焦、光斑定位、数据采集和数据处理等环节。
首先，激光扫描仪通过激光器发射一束单色、准直的激光光束，然后利用光学
系统对激光光束进行聚焦，使其成为一束细小的光斑。
这个过程需要确保激光的稳定性和光斑的清晰度，以保证后续扫描的准确性和精度。
接着，光斑被照射到待扫描物体的表面，光斑在物体表面投射出一个二维的图像，激光扫描仪通过控制光斑的移动和旋转，可以扫描整个物体表面，并且在扫描的同时记录下光斑的位置信息。
这个过程需要激光扫描仪具备高速、高精度的运动控制系统，以确保光斑的定位和扫描的连续性。
随后，激光扫描仪将记录下的光斑位置信息转化为数字信号，并通过高速数据
采集系统进行采集和存储。
在数据采集过程中，需要考虑信噪比、采样率、数据传输速度等因素，以保证采集到的数据具有足够的准确性和完整性。
最后，激光扫描仪利用数据处理软件对采集到的数据进行处理和重建，通过三
维重建算法将二维的光斑图像转化为物体表面的三维点云数据，然后根据点云数据生成三维模型。
在数据处理的过程中，需要考虑数据配准、滤波、拼接、曲面重建等算法，以获取高质量的三维模型数据。
综上所述，三维激光扫描仪通过激光发射、光束聚焦、光斑定位、数据采集和
数据处理等环节，实现了对物体表面的快速、精确扫描，为工业设计、文物保护、医学影像等领域的应用提供了重要的技术支持。
随着激光技术的不断发展和进步，相信三维激光扫描仪在未来会有更广阔的应用前景。
三维激光扫描仪汇总三维激光扫描仪，也被称为三维激光扫描系统，是一种能够捕捉并测量物体表面形状和对象几何特征的高精度测量仪器。
它通过使用激光束来扫描物体，并通过分析激光点云数据来生成三维模型。
三维激光扫描仪广泛应用于工业制造、建筑设计、文化遗产保护、地质测量、医学等领域。
下面将对三维激光扫描仪的原理、类型和应用进行详细介绍。
一、原理三维激光扫描仪的原理基于激光测距技术。
它通常通过发射激光束并测量激光束返回的时间来计算物体表面的距离。
激光束由发射器产生并聚焦到一个点，然后被反射回扫描仪接收器。
接收器测量激光束返回的时间，并根据时间和光速的关系计算出物体表面的距离。
通过在多个角度对物体进行扫描，可以得到物体的各个点的三维坐标数据，从而构建一个完整的三维模型。
二、类型根据扫描技术的不同，三维激光扫描仪可以分为接触式扫描仪和非接触式扫描仪。
接触式扫描仪需要物体与扫描仪直接接触，以便获取物体表面的数据。
这种扫描仪通常使用机械臂来控制激光头的运动。
非接触式扫描仪则不需要物体接触，通过激光束直接扫描物体表面。
这种扫描仪可以分为两类：光干涉式扫描仪和光视差式扫描仪。
光干涉式扫描仪使用干涉原理来测量物体表面的形状，它可以达到非常高的测量精度。
光视差式扫描仪则通过比较激光束在不同位置的视差来推断物体表面的形状。
三、应用三维激光扫描仪在各个领域都有广泛的应用。
在工业制造中，它可以用来对产品进行质量控制和尺寸测量。
例如，在汽车制造中，三维激光扫描仪可以用来检测车身的平整度和尺寸偏差。
在建筑设计和土木工程中，三维激光扫描仪可以用来对建筑物进行测量和建模。
它还可以用来进行建筑物的实时监测和变形分析。
在文化遗产保护方面，三维激光扫描仪可以用来对古建筑、雕塑和艺术品进行数字化保护。
在地质测量中，它可以用来获取地表的几何信息和地貌变化。
在医学方面，三维激光扫描仪可以用来进行面部重建和医疗器械的量身定制。
总结起来，三维激光扫描仪是一种非常重要的测量仪器，它可以帮助我们捕捉和测量物体表面的形状和几何特征。
目前应用的三维激光扫描系统种类繁多，类型、工作领域不尽相同。
按照不同研究角度、工作原理可进行多种分类。
三维激光扫描系统从操作的空间位置可以划分为如下四类：（1）机载型激光扫描系统，这类系统在无人机或有人直升机上搭载,由激光扫描仪、成像装置、定位系统、飞行惯导系统、计算机及数据采集器、记录器、处理软件和电源构成，它可以在很短时间内取得大范围的三维地物数据。
（2）地面型激光扫描系统此种系统是一种利用激光脉冲对被测物体进行扫描,可以大面积、快速度、高精度、大密度的取得地物的三维形态及坐标的一种测量设备。
根据测量方式还可划分为两类一类是移动式激光扫描系统一类是固定式激光扫描系统。
所谓移动式激光扫描系统,是基于车载平台,由全球定位系统、惯性导航系统结合地面三维激光扫描系统组成。
固定式的激光扫系统,类似传统测量中的全站仪。
系统由激光扫描仪及控制系统、内置数码相机、后期处理软件等组成。
与全站仪不同之处在于固定式激光扫描仪采集的不是离散的单点三维坐标,而是一系列的“点云”数据。
其特点为扫描范围大、速度快、精度高、具有良好的野外操作性能.（3）手持型激光扫描仪此类设备多用于采集小型物体的三维数据,一般配以柔性机械臂使用。
优点是快速、简洁、精确。
适用于机械制造与开发、产品误差检测、影视动画制作与医学等众多领域。
（4）特殊场合应用的激光扫描仪,如洞穴中应用的激光扫描仪在特定非常危险或难以到达的环境中,如地下矿山隧道、溶洞洞穴、人工开凿的隧道等狭小、细长型空间范围内,三维激光扫描技术亦可以进行三维扫描。
三维激光扫描系统按照扫描仪的测距原理，又划分为如下三类：（1）使用脉冲测距技术。
其测距范围可达数百米，甚至上千米。
（2）基于相位测量原理。
主要用来进行中等距离的扫描测量,其扫描范围一般在米内,与采用脉冲测距原理的扫描设备相比,它的精度相对为高。
（3）基于光学的三角测量原理。
采用光学三角测量原理的扫描设备,一般工作距离较近,一般在数米数十米,主要应用于工程测量及逆向建模等工程中,可以达到很高的测量精度。

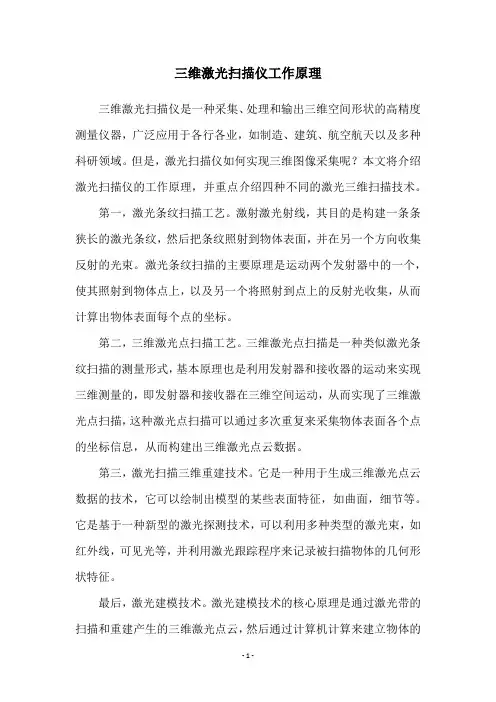

三维激光扫描仪工作原理三维激光扫描仪是一种采集、处理和输出三维空间形状的高精度测量仪器，广泛应用于各行各业，如制造、建筑、航空航天以及多种科研领域。
但是，激光扫描仪如何实现三维图像采集呢？本文将介绍激光扫描仪的工作原理，并重点介绍四种不同的激光三维扫描技术。
第一，激光条纹扫描工艺。
激射激光射线，其目的是构建一条条狭长的激光条纹，然后把条纹照射到物体表面，并在另一个方向收集反射的光束。
激光条纹扫描的主要原理是运动两个发射器中的一个，使其照射到物体点上，以及另一个将照射到点上的反射光收集，从而计算出物体表面每个点的坐标。
第二，三维激光点扫描工艺。
三维激光点扫描是一种类似激光条纹扫描的测量形式，基本原理也是利用发射器和接收器的运动来实现三维测量的，即发射器和接收器在三维空间运动，从而实现了三维激光点扫描，这种激光点扫描可以通过多次重复来采集物体表面各个点的坐标信息，从而构建出三维激光点云数据。
第三，激光扫描三维重建技术。
它是一种用于生成三维激光点云数据的技术，它可以绘制出模型的某些表面特征，如曲面，细节等。
它是基于一种新型的激光探测技术，可以利用多种类型的激光束，如红外线，可见光等，并利用激光跟踪程序来记录被扫描物体的几何形状特征。
最后，激光建模技术。
激光建模技术的核心原理是通过激光带的扫描和重建产生的三维激光点云，然后通过计算机计算来建立物体的三维模型，从而可以直接在计算机上显示出物体的三维模型。
而激光建模技术可以在不改变原有模型形状的情况下更加容易和快速地创建物体的三维模型，并且可以在计算机上轻松显示出来。
综上所述，三维激光扫描仪的工作原理主要有激光条纹扫描、激光点扫描、激光三维重建技术和激光建模技术，这些技术的实现均与激光的发射和接收有关。
激光扫描仪可以构建出高精度的三维图像，这对于对空间位置精确测量和三维重建有重要意义。
三维激光扫描技术原理及应用
一、三维激光扫描技术原理
三维激光扫描技术是一种基于数字化技术，利用无线电波和激光雷达
手段实现三维物体表面信息捕获、采集、处理和数据存储的高精度测量技术。
它利用一种旋转扫描激光（微型激光距离传感器，MILDS）将空间中
的物体表面信息测量出来，从而获得物体表面的详细数据。
三维激光扫描仪工作原理如下：它由激光发射器、电路、接收器和数
据处理系统组成，激光发射器将准确的激光束发射出去，并且在一定周期
内发射一定次数的激光束，然后激光束在物体表面上反射，接收器从物体
表面反射的激光束中接收反射的激光信号，并将其转换成数字信号，最后
将数字信号传输到数据处理系统中，数据处理系统分析数据并将数据转化
成三维坐标信息，最后三维坐标信息转化成三维物体表面数据信息。
二、三维激光扫描技术应用
1、工业制造：三维激光扫描技术可以用于量取工业零件的特征信息，进行实体复制，印刷三维图像，可用于建立设计工程模型，还可以利用它
来检测产品的错误和缺陷，充分发挥出自动化检测的优势，在更大程度上
提高产品质量和产量。
2、文物保护：三维激光扫描技术可以用于文物的保护。
三维激光扫描仪分类及原理
根据扫描原理和操作方式的不同，可以将三维激光扫描仪分为以下几类：
1.结构光扫描仪：结构光扫描仪通过投射光栅或编码器形成的结构光
条纹，来测量物体的表面形状。
它主要包括摄像头、光源和专业软件等组成。
在扫描过程中，光源发射光线，照射到物体表面后被摄像头捕捉到，
然后通过计算机处理，从而得到物体表面的三维坐标信息。
2.时间飞行扫描仪：时间飞行扫描仪使用脉冲激光器发射一束光，当
光束照射到物体上后，一部分光会被物体反射回来，接收器会记录返回的
光线的时间和强度信息。
通过测量光线往返的时间，可以计算出物体的距离。
时间飞行扫描仪具有较高的精度和快速扫描速度，适用于大范围的场
景测量。
3.相移扫描仪：相移扫描仪是一种通过利用相位差计算距离的扫描仪。
它通过发射不同相位的光束，在接收端通过计算两束光之间的相位差，从
而测量出物体的距离信息。
相移扫描仪具有高测量精度和较高的光照适应性，适用于颜色、反射率变化较大的物体测量。
4.激光雷达：激光雷达通过发射激光束，在物体表面上形成反射光斑，通过接收器接收返回的光强信号，通过测量光线的时间和波长，从而测量
出物体的位置和表面特征。
激光雷达具有高精度和远距离测量的能力，适
用于大范围的测量需求。
以上是几类常见的三维激光扫描仪。
不同的扫描原理和操作方式适用
于不同的测量场景和要求。
随着激光技术的不断发展，三维激光扫描仪在
工业、建筑等领域的应用前景也将越来越广阔。
三维激光扫描原理一、引言三维激光扫描是一种获取现实世界物体几何形状和表面细节的技术。
它通过使用激光束扫描物体表面，并测量激光束的返回时间来获取物体的三维坐标信息。
本文将介绍三维激光扫描的原理及其应用。
二、三维激光扫描原理三维激光扫描系统主要由激光发射器、接收器、控制电路和计算机等组成。
其工作原理如下：1. 激光发射：激光发射器产生一束高能激光束，并通过光学系统将其聚焦成一个小点。
激光的波长通常为可见光范围内的红外线，如常用的波长为780nm的激光。
2. 激光照射：激光束被照射到待测物体的表面上。
由于激光束的能量非常高，它会被物体吸收或反射。
在反射过程中，激光束与物体表面发生散射。
3. 激光接收：激光束的一部分被物体表面反射回来，并被接收器接收。
接收器通过探测光电效应将光信号转换为电信号。
4. 三角测量：通过测量激光束的返回时间，可以计算出激光束从发射到接收的时间差。
结合激光的速度，可以得到激光束与物体表面的距离。
通过多次扫描，可以获取物体不同位置的距离信息。
5. 坐标计算：通过将激光束的距离信息与扫描系统的位置信息结合起来，可以计算出物体表面的三维坐标。
将所有的扫描点的坐标连接起来，就可以得到物体的三维模型。
三、三维激光扫描的应用三维激光扫描技术在许多领域中得到广泛应用，以下是其中的几个例子：1. 工业制造：三维激光扫描可以用于检测产品的几何形状和尺寸，以确保产品质量。
它还可以用于逆向工程，通过扫描实物物体来生成其三维模型，以便进行产品设计和改进。
2. 文化遗产保护：三维激光扫描可以用于对文化遗产进行数字化保护。
通过对古建筑、雕塑等进行扫描，可以创建其精确的三维模型，以便进行修复和保存。
3. 地形测量：三维激光扫描可以用于测量地表的形状和高程。
通过飞行器搭载激光扫描仪，可以对大规模地区进行高精度的地形测量，用于地理信息系统和城市规划。
4. 医学应用：三维激光扫描可以用于医学影像学中的三维重建。
通过对患者身体或器官进行扫描，可以生成其精确的三维模型，用于手术规划和医疗诊断。
测绘测量革命性产品美国Surphaser三维激测绘测量革命性产品-----美国Surphaser三维激光扫描仪00一、三维激光扫描技术简介1 三维激光扫描仪原理与应用1.1三维激光扫描仪原理三维激光扫描仪主要由激光发射器、接收器、时间计数器、马达控制可旋转的滤光镜、控制电路板、微电脑和软件等组成。
激光脉冲发射器周期地驱动激光二极管发射激光脉冲，由接收透镜接受目标表面后向反射信号，产生接收信号，利用稳定的石英时钟对发射与接收时间差作计数，最后由微电脑通过软件，按照算法处理原始数据，从中计算出采样点的空间距离;通过传动装置的扫描运动，完成对物体的全方位扫描;然后进行数据整理从而获取目标表面的点云数据。
1.2三维坐标确定方法1.3 三维激光扫描仪应用量化实景对象、三维信息采集、逆向三维重构、逆向三维建模空间数据反求、对象逆程设计、预研仿研仿制、虚拟现实应用正向工程反证、逆向工程实施、概念设计仿真、逆向制图还原结构特性分析、试验工程仿真、后数据测计量、目标形变监测工程技效评估、电脑模拟实战、环境适应仿真、工程力学分析对抗模拟推演、企业无纸操作、虚拟设计制造、科目效果测试整合三维资源、创建三维流程、工装工艺规划、改进改造工程历史资源修复、任务方案优化、对象加载仿真、设施维护维修应用领域：包括：核电站，文物，考古，建筑业，航天，航空，船舶，制造，军工，军事，石化，医学，水利，能源，电力，交通，机械，影视，教学，科研，汽车，公安，市政建设......2 点云数据处理与建模2.1 点云的预处理由于扫描过程中外界环境因素对扫描目标的阻挡和遮掩，如移动的车辆、行人树木的遮挡，及实体本身的反射特性不均匀，需要对点云经行过滤，剔除点云数据内含有的不稳定点和错误点。
实际操作中，需要选择合适的过滤算法来配合这一过程自动完成。
2.2 点云配准使用控制点配准，将点云配准到控制网坐标系下；靶标缺失的点云，利用公共区域寻找同名点对其进行两两配准，当同名点对不能找到时，利用人工配准法。
三维激光扫描仪原理
三维激光扫描仪是一种能够快速获取物体表面三维形状信息的高精度测量设备。
它通过激光束在物体表面的反射和回波信号的接收，实现对物体表面的高精度扫描和测量。
三维激光扫描仪的工作原理是基于激光测距技术和三角测量原理，通过激光束的发射和接收，计算出物体表面各点的三维坐标信息，从而实现对物体表面的快速、精确的三维测量。
首先，三维激光扫描仪通过发射激光束照射到物体表面，激光束在物体表面被
反射后，激光束的回波信号被接收器接收到。
接收器接收到回波信号后，根据激光束的发射和接收时间，计算出激光束从发射到接收的时间差，再根据光速和时间差计算出激光束在空间中的传播距离。
其次，三维激光扫描仪通过三角测量原理计算出物体表面各点的三维坐标信息。
三角测量原理是利用已知的一条边和两个角或者两条边和一个角来确定一个三角形的大小和形状。
在三维激光扫描仪中，激光束的发射点、接收点和物体表面上的点构成一个三角形，通过测量激光束的发射点和接收点的坐标，以及激光束在空间中的传播距离，就可以计算出物体表面上各点的三维坐标信息。
最后，三维激光扫描仪通过对物体表面上各点的三维坐标信息进行采集和处理，生成物体的三维模型。
在采集和处理过程中，需要考虑到激光束的发射和接收精度、扫描速度、采样密度等因素，以确保生成的三维模型具有高精度和高质量。
总的来说，三维激光扫描仪的工作原理是基于激光测距技术和三角测量原理，
通过激光束的发射和接收，计算出物体表面各点的三维坐标信息，从而实现对物体表面的快速、精确的三维测量。
三维激光扫描仪在工业制造、建筑测量、文物保护、数字化设计等领域有着广泛的应用前景，是一种非常重要的测量设备。
三维激光扫描知识点总结一、三维激光扫描的工作原理三维激光扫描是通过激光束对物体进行高速扫描，然后根据激光束反射的时间和方向，计算出物体表面的三维坐标信息。
其工作原理可以概括为以下几个步骤：1. 发射激光束：激光扫描仪通过发射激光束来对物体进行扫描。
激光束的大小和方向可以通过控制仪器的参数进行调节。
2. 接收反射信号：激光束照射在物体表面后，会反射回扫描仪的接收器上。
接收器会记录激光束反射的时间和方向。
3. 计算三维坐标：根据激光束的发射时间和接收时间，以及激光束的方向，可以计算出物体表面的三维坐标信息。
4. 构建点云模型：将计算得到的三维坐标信息整合起来，就可以构建出物体的三维点云模型。
这个过程需要对大量的数据进行处理和分析。
5. 生成三维模型：根据点云模型，可以生成物体的三维模型。
这个过程可以通过计算机软件来实现，也可以通过3D打印来实现。
二、三维激光扫描的应用领域三维激光扫描技术具有高精度、高效率和非接触性的特点，因此在各个领域都得到了广泛的应用。
1. 建筑和土木工程：三维激光扫描可以用于建筑物的设计和施工监测，包括建筑结构的检测、地形地貌的勘测、室内外环境的建模等。
2. 制造业：三维激光扫描可以在制造过程中用于快速测量物体的尺寸和形状，包括零部件的尺寸检测、质量控制、逆向工程等。
3. 文物保护：三维激光扫描可以用于对文物和古迹的三维数字化和保护，包括建筑物的修复、雕塑的复制、考古遗址的记录等。
4. 地质勘探：三维激光扫描可以用于对地形和地貌的三维采集，包括矿山的勘探、地质灾害的监测、地质构造的研究等。
5. 医学领域：三维激光扫描可以用于医学影像的三维重建和分析，包括医学影像的诊断、手术模拟、义肢定制等。
6. 航空航天：三维激光扫描可以用于对航空航天器件和构件的三维测量和检测，包括飞行器的结构分析、航天器的装配等。
三、三维激光扫描的技术发展随着科学技术的不断进步，三维激光扫描技术也在不断发展和完善。
三维激光扫描仪分类及原理
三维激光扫描仪是一种可实现对物体进行非接触式三维测量的设备。
它利用激光测距原理，通过发送激光束并接收反射的激光束来测量目标物体的三维点云数据。
根据不同的工作原理和应用领域，可以将三维激光扫描仪分为以下几类。
1.结构光三维激光扫描仪
结构光三维激光扫描仪是利用投射一系列具有特定空间编码的结构光条纹，通过测量物体表面上结构光的形变来实现三维测量。
具体工作原理是，通过投射特定编码的结构光，经过物体表面的反射后，利用相机来捕捉结构光图案，再通过图像处理和计算，可以重建出物体表面的三维点云数据。
结构光三维扫描技术具有测量速度快、分辨率高等优点，并广泛应用于工业测量、三维建模、虚拟现实等领域。
2.相位测量三维激光扫描仪
相位测量三维激光扫描仪通过测量目标物体表面的激光束相位差，实现精确的三维测量。
具体工作原理是，激光器发射激光束，经过物体表面反射后，激光束的相位发生变化。
通过将激光束分为参考光和测试光，通过调整参考光的相位差，再通过相位差与测试光的相位差之间的比较，可以得到物体表面的相位差，从而获取物体表面的三维点云数据。
相位测量三维激光扫描仪具有测量精度高、测量范围大等优点，并广泛应用于制造业、建筑、文化遗产保护等领域。
3.时间飞行三维激光扫描仪
时间飞行三维激光扫描仪是通过测量激光束从发射到接收的时间差来获得物体表面的三维信息。
具体工作原理是，激光器发射激光脉冲，经过
物体表面反射后，再被接收器接收。
通过测量从发射到接收的时间差，再
结合光的速度，可以计算出物体表面到激光扫描仪的距离，从而获取物体
表面的三维点云数据。
时间飞行三维激光扫描仪具有测量范围大、适用于
室外环境等特点，并广泛应用于土地测量、地形测量、建筑测量等领域。
4.轮廓扫描三维激光扫描仪
轮廓扫描三维激光扫描仪是通过测量激光束在物体表面上的轮廓变化
来实现三维测量的一种方式。
具体工作原理是，激光束在物体表面上进行
扫描，通过检测激光束与物体表面的交点，从而获得物体表面的轮廓点云
数据。
轮廓扫描三维激光扫描仪具有测量速度快、适用于较大物体等特点，并广泛应用于工业制造、医学影像等领域。
综上所述，三维激光扫描仪根据不同的工作原理和应用领域，可以分
为结构光三维激光扫描仪、相位测量三维激光扫描仪、时间飞行三维激光
扫描仪和轮廓扫描三维激光扫描仪等不同类型。
每种类型的激光扫描仪在
不同的应用场景下都有其独特的优势，并在制造业、建筑、文化保护等领
域中发挥着重要的作用。
