习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。
答案：一、填空题1.基本幅面的短边2.不留装订边和留有装订边3.尺寸数字及符号4.0. 7mm, 0. 5mm5.定形尺寸、定位尺寸二、选择题1. A 1:12. B 2:13. C 1:24. A GB表示强制性国家标准，GB/T表示推荐性国家标准。
5. A 2:1三、简答题1.《技术制图》GB/T14689-1993国标中对技术图样的图纸幅面规定了五种图纸基本幅面，其幅面代号为：AO、Al、A2、A3、A4o各种幅面大小之间规律：两张A1折合一张A0幅面、两张A2折合一张A1幅面、两张A3折合一张A2幅面、两张A4折合一张A3幅面。
2.1： 2缩小比例，2： 1放大比例.如图例：3.国家标准规定字体高度（用h表示）代表字体的号数，其的公称尺寸系列为：1. 8mm, 2.5mm, 3. 5mm, 5mm, 7mm, 10mm, 14mm, 20mm。
如需要书写更大的字，其字体高度应按、伍的比率递增。
4.汉字应写成长仿宋体，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。
汉字的高度h应不小于3. 5mm»其字宽一般为"、/!（约0. 7h）。
字体工整，笔画清楚，间隔均匀，排列整齐。
横平竖直，注意起落，结构均匀，填满方格。
5.见表1-3略6.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,图线的宽度应按图样的大小和复杂程度，在下列数系中选择：0. 13mm, 0. 18mm, 0. 25mm, 0. 35mm, 0. 5mm, 0. 7mm, 1mm, 1. 4mm, 2mm,粗线宽度优先采用0. 7mm, 0. 5mm。
7.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和尺寸数字及符号等组成。
其他略。
8.略。
9.略。
10.略。
11.Zl:5表示斜度。
1:5表示缩小比例。
12.草图的要求为：图形正确、比例匀称、线型分明、字体工整、标注尺寸无误、图面整洁。
画直线时，执笔要稳，服睛应朝着前进的方向，注意直线的终点，并将图线画直，画短线时，手腕运笔，画长线则以手臂动作。
画水平线时可将图纸稍微倾斜放置，从左向右画出；画铅垂线，应由上向下运笔画线；斜线一般不太好画，故画图时可以转动图纸，使所画的斜线正好处于顺手方向。
画圆时，应先确定圆心的位置，过圆心画出两条中心线。
当画小圆时，可在中心线上按 半径目测定出四点，然后徒手连点，而对于较大的圆或圆弧，除按上述方法截取四点外，可 过圆心增画两条45。
的斜线，在斜线上再定四个等半径点，然后过这八点画圆。
13. 平面图形的画法步骤归纳如下：1） 分析图形和尺寸，确定那些是已知线段和中间线。
并画出基准线、定位线；2） 画出各已知的线段；3） 画出中间线段；4） 利用圆弧连接的作图方法，画出连接弧；作公切直线；5） 整理全图，仔细检查无误后加粗图线，标注尺寸。
四. 几何作图答案略。

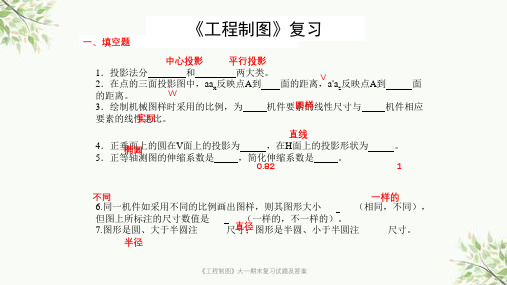

习题：一、填空题1. 根据投射线的不同，投影法一般分为 和 两种。
2. 在平行投影法中，根据投射线是否垂直投影面，又分为两种 和 o3. 正投影具有六项基本特性、、、、、,这些特 性是各种投影作图的理论基础，必须熟练掌握和灵活运用。
4. "、、”的“三等”投影关系，是三视图的投影规律，也是画图 和读图的依据，必须严格遵守。
5. 三视图的位置关系是：以主视图为准，俯视图在主视图的,左视图在主视图的 0二、选择题三、简答题 1. 中心投影法和平行投影法有何不同？2. 什么是正投影法？正投影有哪些投影特性？3. 举例阐述为什么形体的一个投影不能唯一确定形体形状?4. 试述三视图的投影规律？答案：一、填空题1. 中心投影法、平行投影法2. 斜投影、正投影3. 真实性、积聚性、类似性、平行性、定比性、从属性4. 长对正、高平齐、宽相等5. 正下方、正右方1. A2. A3. A 由前向后投射, 主视图 B 由上向下投射, 主视图 B 由左向右投射, 物体在V 面上的投影，称为俯视图 C 左视图物体在H 面上的投影，称为俯视图 C 左视图物体在W 面上的投影，称为主视图 B 俯视图C 左视图二、选择题1.A主视图；2.B俯视图；3.C左视图。
三、简答题1.中心投影法和平行投影法有何不同？（1）中心投影法：投射中心距投影面有限远，投射线汇交于投射中心的投影法。
投射线的起源点称为投射中心。
（2）平行投影法：投射中心距投影面无限远，投射线相互平行的投影法。
2.什么是正投影法？正投影有哪些投影特性？真实性、积聚性、类似性、平行性、定比性、从属性。
3.举例阐述为什么形体的一个投影不能唯一确定形体形状？用正投影法画出的物体图形称为视图。
一般情况下，物体的一个视图却不能确定空间物体的形状。
如图2-6所示，水平面上的投影图可对应不同的物体。
为了使正投影图能确定唯一的空间物体，必须增加几个由不同投射方向所得到的视图，互相补充，才能准确清楚地表达物体的形状。
4.试述三视图的投影规律？“长对正、高平齐、宽相等”的“三等”投影关系，是三视图的投影规律。
习题：一、填空题1.根据主、左视图“”的关系，点的正面投影与侧面投影连线应是一条水平线。
2.根据主、俯视图"”的关系，点的正面投影与水平投影连线应是一条竖直线。
3.根据俯、左视图"”的关系，点的正面投影与侧面投影用相交于同一条45°斜线的水平线和竖直线连接。
4.根据直线在三投影面体系中的位置可分为、、三类。
前一类宜线称为一般位置直线，后两类直线称为特殊位置直线。
5.平行于V面，与H和W面倾斜的直线称为正面投影面平行线，称为。
6.平行于H面，与V和W面倾斜的直线称为水平投影面平行线，称为»7.平行于W面，与H和V面倾斜的直线称为侧面投影面平行线，称为»8.对V面重影点的连线称为正面投影面垂直线，称为o9.对H面重影点的连线称为水平投影面垂直线，称为o10.对W面重影点的连线称为侧面投影面垂直线，称为o二、选择题1.在两端点等距的投影面上（在直线所平行的投影面上），投影反映线段的实长，且该投影反映该直线对另外两个投影面的倾角大小。
是投影面什么线的投影特性？A投影面平行线的投影特性B投影面垂直线的投影特性C 一般位置直线的投影特性2.在直线所垂直的投影面上，直线的投影积聚成一点；在其余两个投影面上，直线的投影反映实长，且分别垂直于两条相应的投影轴（构成直线所垂直的投影面的两条投影轴）。
是投影面什么线的投影特性？A投影面平行线的投影特性B投影面垂直线的投影特性C 一般位置直线的投影特性3.三个投影都与投影轴倾斜且投影长度小于直线的实长。
各投影与投影轴的夹角都不反映直线对投影面的倾角。
是投影面什么线的投影特性？A投影面平行线的投影特性B投影面垂直线的投影特性C 一般位置直线的投影特性三、简答题1 .试述点的的投影特性是什么？2.试述各种位置直线的的投影特性是什么？3.怎样求特殊位置平面与棱线的交点？4.平面有哪些表示方法？平面上的点、直线各应满足什么条件？5.试述各种位置平面的投影特性是什么？6.点和直线在平面内的几何条件是什么？7.任何在给定平面内作点和线？答案：一、填空题1.高平齐2.长对正3.宽相等4.投影面倾斜线、投影面平行线、投影面垂直线5.正平线6.水平线7.侧平线8.正垂线9.铅垂线10.侧垂线二、选择题1. A2. B3. C三、简答题1.试述点的的投影特性是什么？根据主、左视图“高平齐”的关系，点的正面投影与侧面投影连线应是一条水平线。
根据主、俯视图“长对正”的关系，点的正面投影与水平投影连线应是一条竖直线。
根据俯、左视图“宽相等”的关系，点的正面投影与侧面投影用相交于同一条45°斜线的水平线和竖直线连接。
45°斜线的作用是保证俯、左视图宽相等，该斜线的位置只与物体到投影面的距离有关，而与物体和视图的形状无关。
三投影连线的上述特性，也称为点的投影规律。
2.试述各种位置直线的的投影特性是什么？1）一般位置直线的投影特性：三个投影都与投影轴倾斜且投影长度小于直线的实长。
2）各投影与投影轴的夹角都不反映直线对投影面的倾角。
投影面平行线的投影特性：在两端点等距的投影面上，投影反映线段的实长，且该投影与相邻投影轴的夹角反映该直线对另外两个投影面的倾角大小。
在另外两个投影面上，线段的投影为缩短的线段，且分别平行于两条相应的投影轴，相应的投影轴是直线所平行的投影面上的两条投影轴。
投影面垂直线的投影特性：在直线所垂直的投影面上，直线的投影积聚成一点；在其余两个投影面上，直线的投影反映实长，且分别垂直于与直线垂直的投影面上的两条投影轴。
3.怎样求特殊位置平面与棱线的交点？直线与特殊位置平面相交，根据特殊位置平面的投影特性，特殊位置平面的某些投影具有积聚性，交点可以直接求出。
