工程制图复习题带复习资料汇总

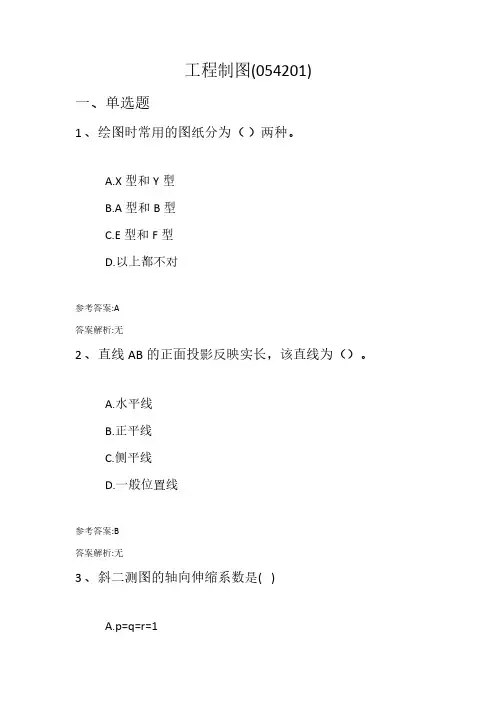

工程制图(054201)一、单选题1、绘图时常用的图纸分为（）两种。

A.X型和Y型B.A型和B型C.E型和F型D.以上都不对参考答案:A答案解析:无2、直线AB的正面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.一般位置线参考答案:B答案解析:无3、斜二测图的轴向伸缩系数是()A.p=q=r=1B.p=q=r=0.82C.p=r=1，q=0.5D.p=q=1，r=0.5参考答案:C答案解析:无4、圆锥的四条轮廓素线在投影为圆的视图中的投影位置()A.都在圆心B.在中心线上C.在圆上D.分别积聚在圆与中心线相交的四个交线参考答案:D答案解析:无5、正面斜二测Y向变形系数一般取()。

A.2B.1C.0.8D.0.5参考答案:D答案解析:无6、在体表面取点，首先应()。

A.判定点所在面的位置B.作出辅助直线C.作出辅助圆线D.直接求参考答案:A答案解析:无7、平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为()A.平行于圆锥面上一素线B.平行于圆锥面上两素线C.与圆锥面上所有素线相交D.垂直于圆锥轴线参考答案:C答案解析:无8、用β＝45度—的铅垂面，距球心为1/3半径处截切圆球，所产生截交线的特殊点有()A.6个B.8个C.10个D.12个参考答案:B答案解析:无9、当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线参考答案:B答案解析:无10、平面与正圆锥面截交，当平面与锥面上一素线平行时截交线为（）A.椭圆B.双曲线C.抛物线D.直线参考答案:C答案解析:无11、四棱柱的一个视图反映底面实形，另两视图的图形特征是()。

A.三角形B.圆C.矩形D.梯形参考答案:C答案解析:无12、两个视图为矩形的形体是()A.直棱柱B.圆柱C.组合柱D.前三者参考答案:B答案解析:无13、一个正圆柱和一个正圆锥共轴相交，相贯线在轴线所平行的投影面上的投影为()A.圆B.椭圆C.直线D.双曲线参考答案:C答案解析:无14、画侧平面圆的正等测图应选用的轴测轴是()A.X、Y轴B.X、Z轴C.Y、Z轴D.任意两轴参考答案:C答案解析:无15、柱体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:C答案解析:无16、轴线垂直H面的圆柱，被正垂面截切柱曲面，截交线的空间形状为()A.圆B.椭圆C.矩形D.一条直线参考答案:B答案解析:无17、台体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:A答案解析:无18、两个圆锥相交，交线是两条直线，它们的空间位置是()A.共顶B.轴线垂直不相交C.轴线平行D.轴线交叉参考答案:A答案解析:无19、画图时，粗中细三档实线形的线宽为()。

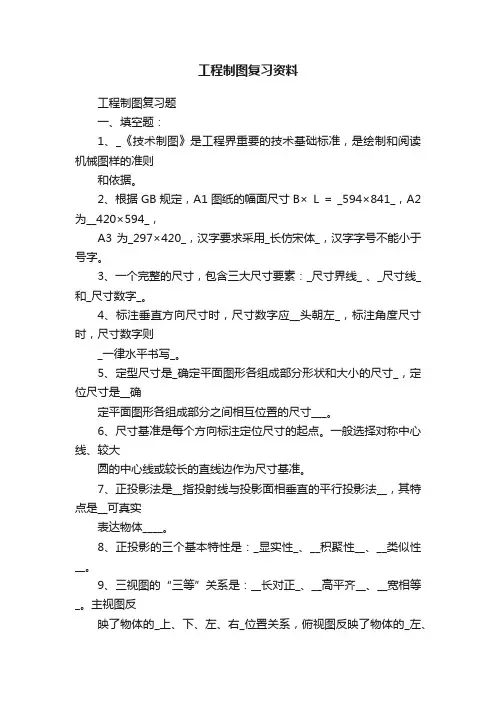

工程制图复习资料工程制图复习题一、填空题：1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。

2、根据GB规定，A1图纸的幅面尺寸B× L = _594×841_，A2为__420×594_，A3为_297×420_，汉字要求采用_长仿宋体_，汉字字号不能小于号字。

3、一个完整的尺寸，包含三大尺寸要素：_尺寸界线_ 、_尺寸线_和_尺寸数字_。

4、标注垂直方向尺寸时，尺寸数字应__头朝左_，标注角度尺寸时，尺寸数字则_一律水平书写_。

5、定型尺寸是_确定平面图形各组成部分形状和大小的尺寸_，定位尺寸是__确定平面图形各组成部分之间相互位置的尺寸___。

6、尺寸基准是每个方向标注定位尺寸的起点。

一般选择对称中心线、较大圆的中心线或较长的直线边作为尺寸基准。

7、正投影法是__指投射线与投影面相垂直的平行投影法__，其特点是__可真实表达物体____。

8、正投影的三个基本特性是：_显实性_、__积聚性__、__类似性__。

9、三视图的“三等”关系是：__长对正_、__高平齐__、__宽相等_。

主视图反映了物体的_上、下、左、右_位置关系，俯视图反映了物体的_左、右、前、后_位置关系，左视图反映了物体的_上、下、前、后_位置关系。

10、点的投影到投影轴的距离等于__空间点到相应投影面的距离__。

11、正平线倾斜于水平面和侧面，其正面投影反映实长；侧垂线平行于正面和水平面，其侧面投影积聚为一个点。

（水平线、侧平线、铅垂线、正垂线呢）12、侧平面垂直于__水平面和正面，其水平面投影积聚成直线；铅垂面倾斜于_正面和侧面，其水平投影积聚为直线。

（正平面、水平面、正垂面、侧垂面呢）13、点的可见性判断的原则是：_点所在的平面可见，则平面上的点可见，否则不可见。

点所在的平面有积聚性，点的投影不判断可见性。

14、所谓回转面，是由一条母线绕一个固定直线轴旋转而形成的曲面，任意位置的母线称为回转面的素线，素线上每一个点的运动轨迹为圆。

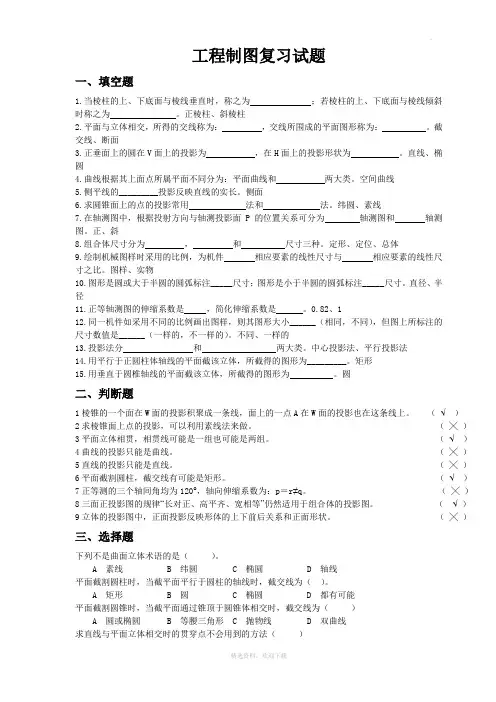

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

2023春批次期末建筑工程制图（考查课）一、单项选择题1.轴线垂直H面圆柱的左侧轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：C2.空间中两点M[5，10，15]、N[5，15，10]，则点M和点N的W面投影之间的距离为（）。

(2 分)A.10B.根号50C.15D.都不正确答案：B3.下面关于轴测投影的说法哪一个是正确的?( )(2 分)A.直观性强,有一定的度量性B.最具有真实感,但作图太繁杂费时C.绘图简便,有立体感,无度量性D.绘图简便,度量性好,无立体感答案：A4.在钢筋混凝土结构中,箍筋的作用是:( )(2 分)A.起架立作用B.主要受力钢筋C.固定钢筋的位置并承受剪力D.分配荷载到受力钢筋答案：C5.在建筑施工图的总平面图中,应画出指北针,指北针要求为:(B)(2 分)A.细实线绘制的14mm直径的圆圈,指针尾部宽约5mmB.细实线绘制的24mm直径的圆圈,指针尾部宽约3mmC.粗实线绘制的14mm直径的圆圈,指针尾部宽约5mmD.粗实线绘制的24mm直径的圆圈,指针尾部宽约3mm答案：B6.通过锥顶和底平面截切四棱锥，截交线的空间形状为(）(2 分)A.五边形B.底面类似形C.三角形D.四边形答案：C7.用两个相交截平面切正圆锥，一个面过锥顶，一个面的θ＜α,截交线空间形状为(）(2 分)A.双曲线与椭圆B.双曲线与直线C.椭圆与直线D.抛物线与直线答案：B8.如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取:( )(2 分)A.100B.1000C.50D.20答案：C9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：B10.以下表达全等性的是（）。

(2 分)A.一条线的投影成为一个点B.一条线的投影是一条线C.一个面的投影是一个线D.以上都不对答案：B11.空间中两点M[5，10，15]、N[10，15，20]，则点M在点N的（）。

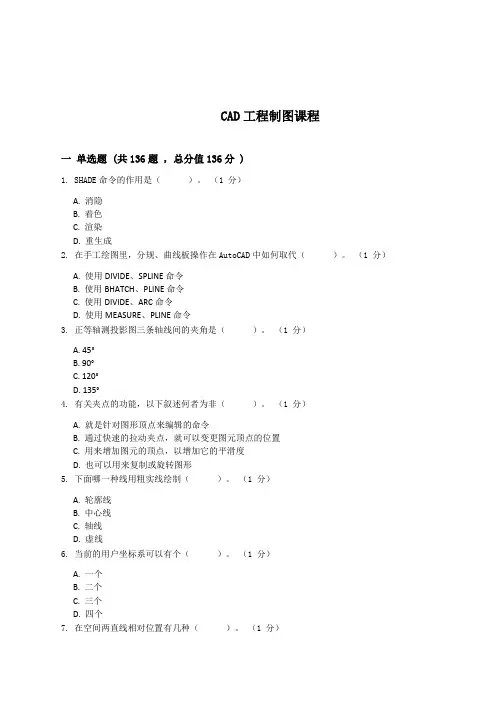

CAD工程制图课程一单选题 (共136题，总分值136分 )1. SHADE命令的作用是（）。

（1 分）A. 消隐B. 着色C. 渲染D. 重生成2. 在手工绘图里，分规、曲线板操作在AutoCAD中如何取代（）。

（1 分）A. 使用DIVIDE、SPLINE命令B. 使用BHATCH、PLINE命令C. 使用DIVIDE、ARC命令D. 使用MEASURE、PLINE命令3. 正等轴测投影图三条轴线间的夹角是（）。

（1 分）A. 45°B. 90°C. 120°D. 135°4. 有关夹点的功能，以下叙述何者为非（）。

（1 分）A. 就是针对图形顶点来编辑的命令B. 通过快速的拉动夹点，就可以变更图元顶点的位置C. 用来增加图元的顶点，以增加它的平滑度D. 也可以用来复制或旋转图形5. 下面哪一种线用粗实线绘制（）。

（1 分）A. 轮廓线B. 中心线C. 轴线D. 虚线6. 当前的用户坐标系可以有个（）。

（1 分）A. 一个B. 二个C. 三个D. 四个7. 在空间两直线相对位置有几种（）。

（1 分）A. 1种B. 4种C. 3种D. 无数种8. 主视图与左视图（）。

（1 分）A. 长对正B. 高平齐C. 宽相等9. 下述哪一个命令不可以在AutoCAD中画平行线（）。

（1 分）A. COPY+B. ARRAYC. OFFSETD. MOVE10. 以下哪一个命令选项可以用来看到整张图形（）。

（1 分）A. ZOOM命令的LIMITS选项B. ZOOM命令的LIMITS选项C. ZOOM命令的PREVIEW选项D. ZOOM命令的WINDOW选项11. 在AutoCAD的ELLIPSE命令里，与「等轴测圆(I)」选项里，连续按哪一个键可以用来控制三种轴向画出等轴测椭圆（）。

（1 分）A. ＜F1＞键B. ＜F5＞键C. ＜F7＞键D. ＜F8＞键12. 画圆内接正多边形可直接用半径来作图者为（）。

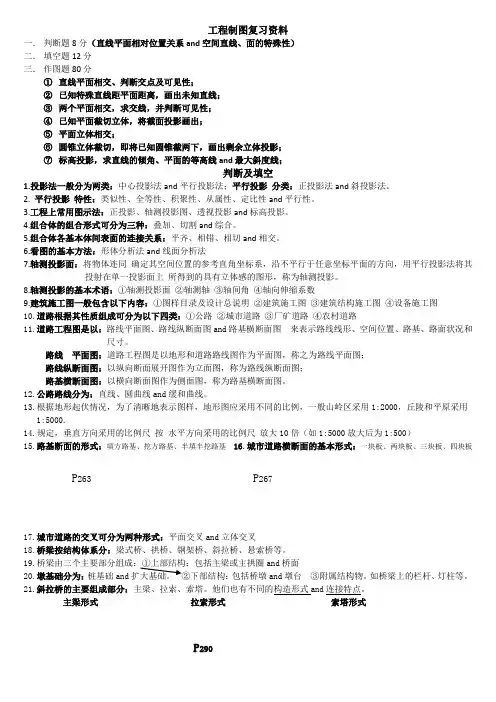

工程制图复习资料一．判断题8分（直线平面相对位置关系and空间直线、面的特殊性）二．填空题12分三．作图题80分①直线平面相交、判断交点及可见性；②已知特殊直线距平面距离，画出未知直线；③两个平面相交，求交线，并判断可见性；④已知平面截切立体，将截面投影画出；⑤平面立体相交；⑥圆锥立体截切，即将已知圆锥截两下，画出剩余立体投影；⑦标高投影，求直线的倾角、平面的等高线and最大斜度线；判断及填空1.投影法一般分为两类：中心投影法and平行投影法；平行投影分类：正投影法and斜投影法。

2.平行投影特性：类似性、全等性、积聚性、从属性、定比性and平行性。

3.工程上常用图示法：正投影、轴测投影图、透视投影and标高投影。

4.组合体的组合形式可分为三种：叠加、切割and综合。

5.组合体各基本体间表面的连接关系：平齐、相错、相切and相交。

6.看图的基本方法：形体分析法and线面分析法7.轴测投影面：将物体连同确定其空间位置的参考直角坐标系，沿不平行于任意坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的具有立体感的图形，称为轴测投影。

8.轴测投影的基本术语：①轴测投影面②轴测轴③轴间角④轴向伸缩系数9.建筑施工图一般包含以下内容：①图样目录及设计总说明②建筑施工图③建筑结构施工图④设备施工图10.道路根据其性质组成可分为以下四类：①公路②城市道路③厂矿道路④农村道路11.道路工程图是以：路线平面图、路线纵断面图and路基横断面图来表示路线线形、空间位置、路基、路面状况和尺寸。

路线平面图：道路工程图是以地形和道路路线图作为平面图，称之为路线平面图；路线纵断面图：以纵向断面展开图作为立面图，称为路线纵断面图；路基横断面图：以横向断面图作为侧面图，称为路基横断面图。

12.公路路线分为：直线、圆曲线and缓和曲线。

13.根据地形起伏情况，为了清晰地表示图样，地形图应采用不同的比例，一般山岭区采用1:2000，丘陵和平原采用1:5000.14.规定，垂直方向采用的比例尺按水平方向采用的比例尺放大10倍（如1:5000放大后为1:500）15.路基断面的形式：填方路基、挖方路基、半填半挖路基16.城市道路横断面的基本形式：一块板、两块板、三块板、四块板P263 P26717.城市道路的交叉可分为两种形式：平面交叉and立体交叉18.桥梁按结构体系分：梁式桥、拱桥、钢架桥、斜拉桥、悬索桥等。

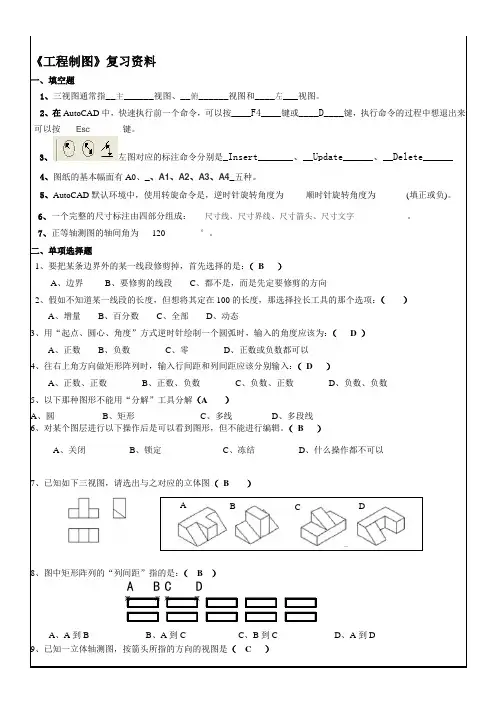

《工程制图》复习资料一、填空题1、三视图通常指__主______视图、__俯______视图和____左___视图。

2、在AutoCAD中，快速执行前一个命令，可以按____F4____键或____D____键，执行命令的过程中想退出来可以按___ Esc _______键。

3、左图对应的标注命令分别是_Insert_______、__Update______、__Delete______4、图纸的基本幅面有A0、_、A1、A2、A3、A4_五种。

5、AutoCAD默认环境中，使用转旋命令是，逆时针旋转角度为_____顺时针旋转角度为_______(填正或负)。

6、一个完整的尺寸标注由四部分组成：___尺寸线、尺寸界线、尺寸箭头、尺寸文字____________。

7、正等轴测图的轴间角为___120________°。

二、单项选择题1、要把某条边界外的某一线段修剪掉，首先选择的是：（B ）A、边界B、要修剪的线段C、都不是，而是先定要修剪的方向2、假如不知道某一线段的长度，但想将其定在100的长度，那选择拉长工具的那个选项：（）A、增量B、百分数C、全部D、动态3、用“起点、圆心、角度”方式逆时针绘制一个圆弧时，输入的角度应该为：（ D ）A、正数B、负数C、零D、正数或负数都可以4、往右上角方向做矩形阵列时，输入行间距和列间距应该分别输入：（D ）A、正数、正数B、正数、负数C、负数、正数D、负数、负数5、以下那种图形不能用“分解”工具分解（A ）A、圆B、矩形C、多线D、多段线6、对某个图层进行以下操作后是可以看到图形，但不能进行编辑。

（B ）A、关闭B、锁定C、冻结D、什么操作都不可以7、已知如下三视图，请选出与之对应的立体图（B ）A B C D8、图中矩形阵列的“列间距”指的是：（ B ）A B C DA、A到BB、A到CC、B到CD、A到D9、已知一立体轴测图，按箭头所指的方向的视图是（ C ）A B C D10、能精确捕捉到圆上的四等分点的命令为（A ）A、象限点B、端点C、交点D、切点11、在其他命令执行时可输入执行的命令称为（C ）A、编辑命令B、执行命令C、透明命令D、绘图命令12、__D_____不是[多线段]命令的选项。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图期末复习试题一、填空题1。

当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2。

平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。

曲线根据其上面点所属平面不同分为:平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7。

在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。

正等轴测图的伸缩系数是，简化伸缩系数是。

0。

82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13。

投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15。

用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影,可以利用素线法来做。

( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。

（) ╳直线的投影只能是直线。

（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

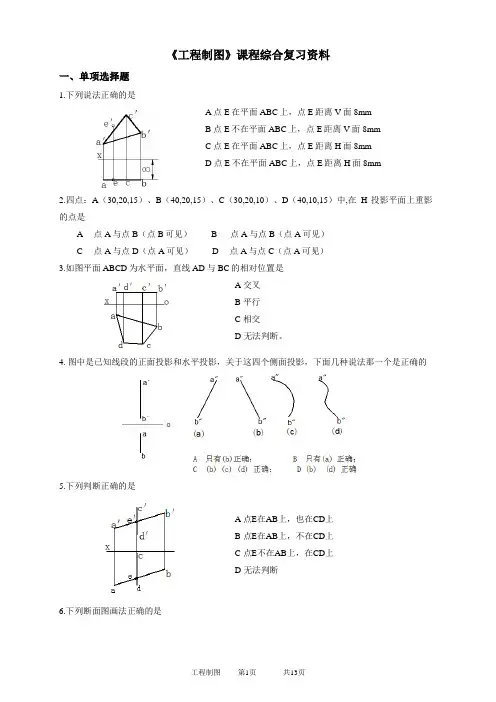

《工程制图》课程综合复习资料一、单项选择题1.下列说法正确的是A 点E在平面ABC上，点E距离V面8mmB 点E不在平面ABC上，点E距离V面8mmC 点E在平面ABC上，点E距离H面8mmD 点E不在平面ABC上，点E距离H面8mm2.四点：A（30,20,15）、B（40,20,15）、C（30,20,10）、D（40,10,15）中,在H投影平面上重影的点是A 点A与点B（点B可见）B 点A与点B（点A可见）C 点A与点D（点A可见）D 点A与点C（点A可见）3.如图平面ABCD为水平面，直线AD与BC的相对位置是A 交叉B 平行C 相交D 无法判断。

4. 图中是已知线段的正面投影和水平投影，关于这四个侧面投影，下面几种说法那一个是正确的5.下列判断正确的是A 点E在AB上，也在CD上B 点E在AB上，不在CD上C 点E不在AB上，在CD上D 无法判断6.下列断面图画法正确的是7.下列关于螺纹连接图中，几个深度的标注，错误的是A 旋合深度B 螺孔深度C 钻孔深度二、多项选择题1.下列图中是铅垂面的有2. 下图中尺寸标注错误的是3.如图所示，说法正确的是A. AB是水平线B. AC是侧垂线C. FG是正垂线D. AD是一般线4. 下列圆弧标注形式正确的有5. 下列键槽尺寸标注正确的是6. 下列内外螺纹连接画法正确的是7. 下列越程槽尺寸标注正确的是8. 下列内螺纹连接画法错误的是三、判断下列立体截切或相贯的三面投影是否正确四、组合体作图题:已知立体主左视图，补画完成俯视图。

五、表达方法作图题：将主视图改画成全剖视图（在原图上改画）,并补画A-A半剖视图。

七、表达方法作图题：根据所给主、俯视图想清立体结构，在指定位置，将主视图画成全剖视图，并画出左视外形图。

九、读零件图，完成读图要求：1．补画主视图和A向视图中的漏线2．尺寸φ30H8中，φ30为___________，H为 _________ _8为_____________3．尺寸G1中，G为_______________________，1为__________________4．说明各图的表达方法：主视图为______剖视图，俯视图为______剖视图，A为_________图。

《工程制图》期末复习资料一、单项选择题1、不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面图2、两相交的立体的表面的交线称为（）。

A.相交线B.平行线C.相贯线D.垂线3、图样上的尺寸数字代表的是（）A.实际尺寸B.图线的长度尺寸C.随比例变化的尺寸D.其他4、工期索赔中的比例计算法适用于()情况。

A.变更施工顺序B.加速施工C.工程量额外增加D.删减工程量5、一个工厂或一所学校是（）。

A.单位工程B.单项工程C.建设项目D.分部工程6、投影可以分为两大类，中心投影和（）。

A.平行投影B.垂直投影C.水平投影D.正面投影7、下列不属于基本标注类型的标注是( ) 。

A.线性标注B.快速标注C.对齐标注D.基线标注8、在世界银行规定的项目总建设成本中，属于项目直接建设成本的是（）。

A.土地征购费B.开工试车费C.施工管理现场人员的薪金D.生产前的勘测费用9、建筑物外墙以内各层面积之和称为（）。

A.总面积B.室内面积C.建筑面积D.占地面积10、总概算由（）部分组成。

A.编制说明和总概算表B.编制说明和单位工程预算表C.总概算计算书和建安工程计算表D.单项工程概算书和工程量计算书11、填充不得穿越尺寸数字,不可避免时。

应该是（）A.图线断开B.二者重合C.省略标注D.前述均可答案12、建筑施工图上一般注明的标高是( )。

A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上的说明13、在制图中,把光源称为投射中心;表示光源的称为投射线;落影的平面称为( )。

A.投影B.投影面C.投射法D.投影图14、侧面投影和正面投影应满足（）的投影规律。

A.长对正B.高平齐C.宽相等D.长宽高都相等15、详图索引符号为圆圈内的3表示( )。

A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号二、判断题1、要生成用户需要的目标数据，需要对数据进行不断的再加工（）。

工程制图复习题一、基本概念1. 工程制图的定义是什么？2. 简述第一角投影法和第三角投影法的区别。

3. 什么是视图？常见的视图有哪些？4. 解释什么是剖面图和断面图，以及它们在工程制图中的作用。

二、尺寸标注5. 尺寸标注的目的是什么？6. 描述尺寸标注的基本原则。

7. 什么是线性尺寸和角度尺寸？它们如何标注？8. 解释什么是半径尺寸和直径尺寸，并给出标注方法。

三、公差与配合9. 什么是公差？它在工程制图中的重要性是什么？10. 简述公差的种类及其应用场景。

11. 解释什么是配合，并给出常见的配合类型。

四、材料与工艺符号12. 描述材料符号在工程制图中的作用。

13. 列举几种常见的材料符号，并解释其含义。

14. 简述工艺符号的分类及其在制图中的表示方法。

五、装配图与零件图15. 解释装配图和零件图的区别及其各自的特点。

16. 描述在绘制装配图时需要考虑的因素。

17. 零件图在设计和制造过程中的作用是什么？六、绘图工具与技巧18. 列举常用的工程制图工具，并简述其用途。

19. 描述使用绘图软件进行工程制图的优势。

20. 解释绘图过程中常见的错误及其预防方法。

七、综合应用题21. 假设你需要为一个机械零件绘制三视图，请描述你的绘图步骤。

22. 如果你在制图中发现尺寸标注有误，应该如何修正？23. 设计一个简单的机械部件，并为其绘制装配图和零件图。

八、案例分析24. 分析一个实际的工程制图案例，指出其优点和可能存在的问题。

25. 讨论在工程制图中如何平衡设计美观与实用性。

结束语通过这些复习题的练习，学生可以加深对工程制图的理解，提高绘图技能，并为将来的工程实践打下坚实的基础。

请注意，这些复习题旨在帮助学生复习和巩固工程制图的知识点，实际应用中可能需要结合具体的课程内容和教材进行调整。

工程制图期末复习试题一、填空题1。

当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2。

平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。

曲线根据其上面点所属平面不同分为:平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7。

在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。

正等轴测图的伸缩系数是，简化伸缩系数是。

0。

82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13。

投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15。

用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影,可以利用素线法来做。

( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。

（) ╳直线的投影只能是直线。

（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。

复习资料试题一一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

二、完成下列各形体的投影。

1．2．三、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．四、在指定位置将主视图画成全剖视图。

五、在指定位置将主视图画成剖视图。

六、补全螺栓连接图中所缺的图线。

七、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

八、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），H是，8复习资料试题答案二一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。

三、根据给出的视图，补画第三视图或视图中所缺的图线。

1.四、在指定位置将主视图画成剖视图。

五、补画视图中的缺线。

六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。

九、读零件图，并回答问题。

(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？的含义。

B-B、C-C断面图及D-D局部剖视图。

Φ45孔的轴3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5.左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

复习资料试题二一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

二、作平面△ABC和平面△EFG的交线，并判别可见性。

╳
三、
下列不是曲面立体术语的是（）。
A素线B纬圆C椭圆D轴线
平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A矩形B圆C椭圆D都有可能
平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）
A圆或椭圆B等腰三角形C抛物线D双曲线
求直线与平面立体相交时的贯穿点不会用到的方法（）
A利用立体表面的积聚性B利用辅助平面
求直线与圆锥的贯穿点。
六
求四棱柱被截割后的H、W投影。
补画立体切割后的三视图。
由主视图和左视图，求作俯视图。
补全圆柱被截切后的侧面投影。（保留作图线）
己知立体的主视图，画出俯视图和左视图中截交线的投影。
求半球截交后的水平投影和侧面投影.
分析圆柱面与球面的相贯线，完成它们的投影。
已知立体的主视图，画出俯视图和左视图中截交线的投影。
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线
已知主视图和俯视图，选择正确的左视图（）。
四、
指出图中的最高、最低、最左、最右、最前、最后的点。
最高点：C
最低点：B
最前点：C
最后点：A
最左点：A
最右点：C
判断点K是否在直线AB上
K直线AB上不在
判断两直线位置关系
___________________________

工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。

2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。

6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。

7.简述绘制工程图样时如何选择和标注比例。

8.简述在工程图样中粗实线的用途。

9.简述投影面平行线的投影特性。

10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。

11.简述组合体尺寸标注的方法。

二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。

1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。

3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。

2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
