电动汽车动力电池的基本构成

动力电池模组的结构认知引言概述：动力电池模组是电动汽车中的重要组成部分，它的结构对电池的性能和寿命有着重要影响。

本文将从五个大点出发，详细阐述动力电池模组的结构认知。

正文内容：1. 动力电池模组的基本构成1.1 电池单体：动力电池模组由多个电池单体组成，电池单体是电池模组的基本单元，其电压和容量决定了整个模组的性能。

1.2 电池管理系统（BMS）：BMS是动力电池模组的核心部件，负责监控和管理电池的电压、温度、电流等参数，以确保电池的安全和性能稳定。

1.3 散热系统：动力电池模组需要通过散热系统来控制电池的温度，以保持电池在适宜的工作温度范围内，提高电池的寿命和性能。

1.4 连接件和电缆：动力电池模组内的电池单体需要通过连接件和电缆进行连接，确保电池单体之间的电流和信号传输畅通。

2. 动力电池模组的结构类型2.1 平板式结构：平板式结构是最常见的动力电池模组结构，电池单体按照水平或垂直方向排列，通过连接件和电缆连接。

2.2 立柱式结构：立柱式结构中，电池单体以垂直方向排列，通过连接件和电缆连接，可以提高模组的能量密度。

2.3 转子式结构：转子式结构中，电池单体以环形或螺旋状排列，通过连接件和电缆连接，可以提高模组的能量密度和散热效果。

3. 动力电池模组的保护措施3.1 短路保护：动力电池模组中的BMS系统可以通过监测电池的电流来及时判断是否存在短路情况，并采取相应的保护措施，以防止电池损坏。

3.2 过充保护：BMS系统可以根据电池的电压情况，及时控制充电过程，以避免电池过充，提高电池的使用寿命。

3.3 过温保护：BMS系统可以监测电池的温度，并在温度过高时采取相应的措施，如降低充电速度或断开电池连接，以保护电池不受过热损坏。

4. 动力电池模组的标准化与规范4.1 安全标准：动力电池模组需要符合一系列的安全标准，如电池安全性能测试、防护等级要求等，以确保电池的使用安全。

4.2 性能标准：动力电池模组需要符合一系列的性能标准，如能量密度、循环寿命、放电性能等，以保证电池的性能优良。

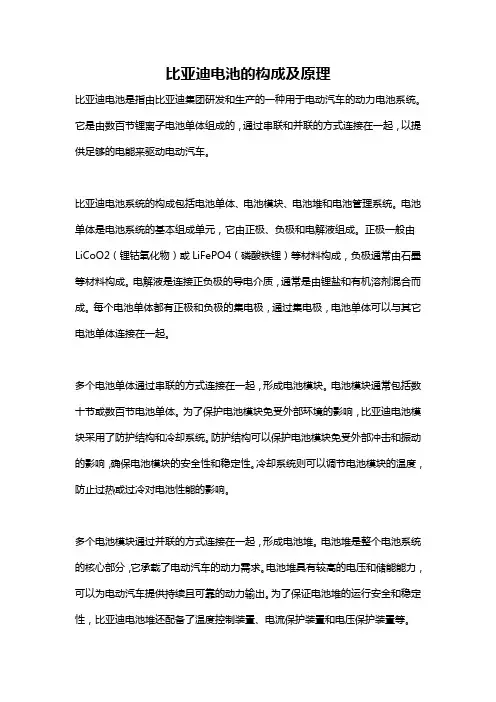

比亚迪电池的构成及原理比亚迪电池是指由比亚迪集团研发和生产的一种用于电动汽车的动力电池系统。

它是由数百节锂离子电池单体组成的，通过串联和并联的方式连接在一起，以提供足够的电能来驱动电动汽车。

比亚迪电池系统的构成包括电池单体、电池模块、电池堆和电池管理系统。

电池单体是电池系统的基本组成单元，它由正极、负极和电解液组成。

正极一般由LiCoO2（锂钴氧化物）或LiFePO4（磷酸铁锂）等材料构成，负极通常由石墨等材料构成。

电解液是连接正负极的导电介质，通常是由锂盐和有机溶剂混合而成。

每个电池单体都有正极和负极的集电极，通过集电极，电池单体可以与其它电池单体连接在一起。

多个电池单体通过串联的方式连接在一起，形成电池模块。

电池模块通常包括数十节或数百节电池单体。

为了保护电池模块免受外部环境的影响，比亚迪电池模块采用了防护结构和冷却系统。

防护结构可以保护电池模块免受外部冲击和振动的影响，确保电池模块的安全性和稳定性。

冷却系统则可以调节电池模块的温度，防止过热或过冷对电池性能的影响。

多个电池模块通过并联的方式连接在一起，形成电池堆。

电池堆是整个电池系统的核心部分，它承载了电动汽车的动力需求。

电池堆具有较高的电压和储能能力，可以为电动汽车提供持续且可靠的动力输出。

为了保证电池堆的运行安全和稳定性，比亚迪电池堆还配备了温度控制装置、电流保护装置和电压保护装置等。

为了优化整个电池系统的性能，比亚迪还研发了电池管理系统。

电池管理系统通过监测电池的电压、电流、温度和状态等参数，对电池进行实时监控和管理。

它可以调整电池的充放电速度，平衡电池的电荷分配，延长电池的使用寿命。

同时，电池管理系统还可以记录电池的使用情况，进行故障诊断和维修。

比亚迪电池的原理是基于锂离子电池技术。

锂离子电池是一种利用锂离子在正负极之间的氧化还原反应来存储和释放电能的装置。

在充电过程中，外部电源提供电流，电池中的锂离子从正极脱嵌，并通过电解液到达负极，同时电池的负极会释放电子。

新能源汽车的结构组成
新能源汽车是指运用新的能源技术来驱动电动汽车的一种交通工具，包括电动汽车、
燃料电池汽车和混合动力汽车等。

新能源汽车的结构组成主要包括电池系统、电动机、电
控系统、充电系统、车身结构和车载娱乐系统等。

一、电池系统
电池系统是新能源汽车的核心组成部分，它包含了电池单元、电池连接板、电池管理
系统和电池箱等。

电池单元是电池组的基本单元，它们组合在一起构成电池组。

电池连接
板则负责将电池组连接成整体，并将电力输送到电机和控制器。

电池管理系统则负责监控
电池的状态，保证其正常、安全地工作。

电池箱则是对电池组的保护作用，保护电池组不
受外部因素的影响。

二、电动机
电动机是新能源汽车的动力源，它是由电枢、永磁体、定子和控制器等组成。

电动机
根据不同的功率和转速要求有不同的型号和配置。

电控系统是控制电机工作的关键性系统，它由控制器、传感器和驱动电路等组成。

通
过电控系统可以实现电能的转换和控制，控制电机的加速、减速、制动和转向等功能。

充电系统是新能源汽车的重要组成部分，它由电池充电机、充电接口、充电桩等组成。

充电系统的作用是为电池组提供充电服务，使电池组保持充足的电量状态。

五、车身结构
车身结构是新能源汽车的外部组成部分，它包括车架、车身、车门、车窗等。

新能源
汽车的车身结构采用轻量化设计，减轻车重，提高续航里程。

六、车载娱乐系统
车载娱乐系统是新能源汽车的舒适性配置，它包括音响、导航、电视、网络等功能。

车载娱乐系统可以提供更多的乘车体验，让驾驶和乘客的出行更加愉悦。

电动汽车动力储能装置包括所有动力蓄电池、超级电容、飞轮电池和燃料电池等储能元件及其以上各类电池的组合。

一、电池的基本组成电池通常由电极（正极和负极）、电解质、隔膜和外壳（容器）四部分组成。

电极是电池的核心部分，通常由活性物质和导电骨架组成。

活性物质是指可以通过化学反应释放出电能的物质，要求其电化学活性高、在电解液中的化学稳定性高以及电子导电性好。

活性物质是决定化学电源基本特性的重要部分。

导电骨架主要起传导电子及支撑活性物质的作用。

当电池通过外部电路（负载）放电时，电池的正极从外电路得到电子，而负极则向外电路输出电子；对于电池内部而言恰好相反。

电解质在电池内部阴、阳极之间担负传递电荷（带电离子）的作用。

电解质一般为液体或固体。

液体电解质常称为电解液，通常是酸、碱、盐的水溶液；固体电解质通常为盐类，由固体电解质组成的电池即称为干电池。

对电解液的要求是电导率高、溶液欧姆电压较小。

对一于固体电解质，要求具有离子导电性，而不具有电子导电性。

电解质的化学性质必须稳定，使其在储存期间与活性物质界面间的电化学反应速率小，这样电池自放电时容量损失减小。

为了避免电池内阴、阳极之间的距离较近而产生内部短路，产生严重的自放电现象，需要在其阴、阳极之间加放绝缘的隔膜，隔膜的形状一般为薄膜、板材或胶状物等。

对隔膜的要求是化学性质稳定，有一定的机械强度，对电解质离子运动的阻力小，是电的良好绝缘体，并可以阻挡从电极上脱落的活性物质微粒和枝晶的生长。

电池的外壳是盛放和保护电池电极、电解质、隔膜的容器。

通常要求外壳具有足够的机械强度和化学稳定性，耐振动、耐冲击、耐腐蚀。

二、电池的基础知识（1）电池的组合蓄电池作为动力源．通常要求有较高的电压和电流，因此需要将若干个单体电池通过串联、并联与复联的方式组合成电池组使用：电池组合中对单体电池性能具有严格的要求，在同一组电池中必须选择同一系列、同一规格、性能尽量一致的单体电池。

（2）电池的放电电池的放电是将电池内储存的化学能以电能方式释放出来的过程，即电池向外电路释放电流。

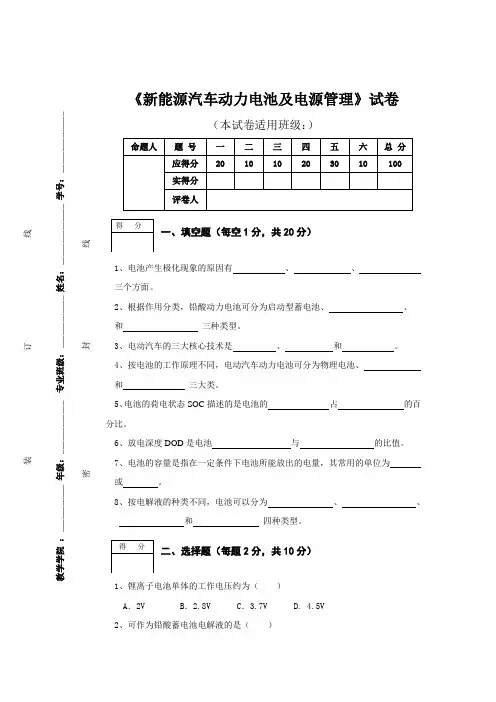

《新能源汽车动力电池及电源管理》试卷（本试卷适用班级：）一、填空题（每空1分，共20分）1、电池产生极化现象的原因有 、 、 三个方面。

2、根据作用分类，铅酸动力电池可分为启动型蓄电池、 、 和 三种类型。

3、电动汽车的三大核心技术是 、 和 。

4、按电池的工作原理不同，电动汽车动力电池可分为物理电池、 和 三大类。

5、电池的荷电状态SOC 描述的是电池的占的百分比。

6、放电深度DOD 是电池 与 的比值。

7、电池的容量是指在一定条件下电池所能放出的电量，其常用的单位为 或 。

8、按电解液的种类不同，电池可以分为 、 、 和 四种类型。

二、选择题（每题2分，共10分）1、锂离子电池单体的工作电压约为（ ）A ．2VB ．2.8VC ．3.7V D. 4.5V2、可作为铅酸蓄电池电解液的是（ ）A ．H 2SO 4B ．HClC ．H 2CO 3D ．HNO 3 3、下面那一项属于中倍率放电的范围（ ）A ． CB ．2C C ．5CD ．9C 4、 锂离子电池的负极材料是（ ）A ．锂B ．碳C ．钴酸锂 D. 镍酸锂 5、二次电池的放电深度越深，电池的使用寿命就越（ ）A ．长B ．不影响C ．短 D. 不确定三、判断题（每题1分，10分）1、电动汽车是指以电作为动力源的汽车。

（ ）2、锌空气电池在使用过程中会对空气造成污染。

（ ）3、碱性动力电池的常用电解液是Ca(OH)2。

（ ）4、用太阳能电池作为动力源的汽车不属于电动汽车。

（ ）5、燃料电池电动汽车可以实现零排放。

（ ）6、铅酸动力电池对环境无污染。

（ ）7、电流通过电池内部受到阻力使工作电压降低，该阻力称为电池的内阻。

（ ）8、超级电容器属于化学电池的范畴。

（ ）9、超高速飞轮储能电池属于物理电池的一种。

（ ） 10、电池的自放电率与环境有关，温度越高自放电现象越明显。

（ ）四、名词解释（每题4分，共20分）1、电池的能量密度得 分得 分2、功电池的功率密度3、放电制度的含义是什么4、电池的不一致性的概念5、什么是电池的自放电率五、简答题（每题6分，共30分）1、电动汽车相比传统汽车仍存在哪些问题？2、铅酸动力电池存在那些有缺点3、电动汽车动力电池的基本构成有哪些？4、镍铬电池应用存在哪些问题？镍氢电池相比镍镉电池有哪些优点？5、锂离子电池的组成结构及有哪些优缺点？六、论述题（1小题，共10分）1、电源管理系统的基本功能有哪些？需要采集哪些参数？。

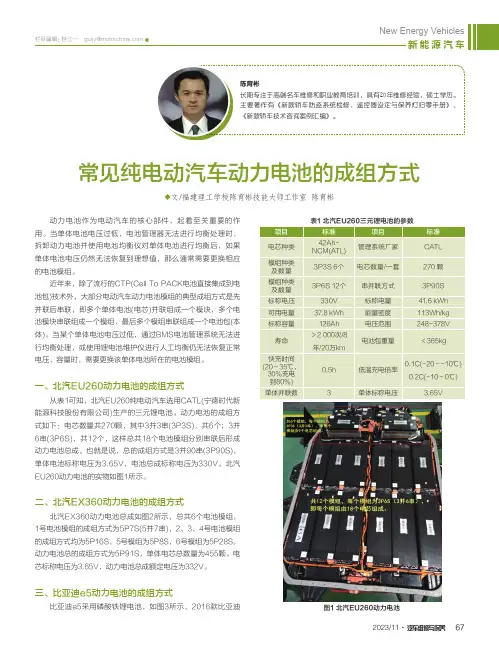

672023/11·汽车维修与保养动力电池作为电动汽车的核心部件，起着至关重要的作用。

当单体电池电压过低，电池管理器无法进行均衡处理时，拆卸动力电池并使用电池均衡仪对单体电池进行均衡后，如果单体电池电压仍然无法恢复到理想值，那么通常需要更换相应的电池模组。

近年来，除了流行的CTP(Cell To PACK电池直接集成到电池包)技术外，大部分电动汽车动力电池模组的典型成组方式是先并联后串联，即多个单体电池(电芯)并联组成一个模块，多个电池模块串联组成一个模组，最后多个模组串联组成一个电池包(本体)。

当某个单体电池电压过低，通过BMS电池管理系统无法进行均衡处理，或使用锂电池维护仪进行人工均衡仍无法恢复正常电压、容量时，需要更换该单体电池所在的电池模组。

一、北汽EU260动力电池的成组方式从表1可知，北汽EU260纯电动汽车选用CATL(宁德时代新能源科技股份有限公司)生产的三元锂电池。

动力电池的成组方式如下：电芯数量共270颗，其中3并3串(3P3S)，共6个；3并6串(3P6S)，共12个，这样总共18个电池模组分别串联后形成动力电池总成。

也就是说，总的成组方式是3并90串(3P90S)，单体电池标称电压为3.65V，电池总成标称电压为330V。

北汽EU260动力电池的实物如图1所示。

二、北汽EX360动力电池的成组方式北汽EX360动力电池总成如图2所示，总共6个电池模组，1号电池模组的成组方式为5P7S(5并7串)，2、3、4号电池模组的成组方式均为5P16S，5号模组为5P8S，6号模组为5P28S，动力电池总的成组方式为5P91S，单体电芯总数量为455颗。

电芯标称电压为3.65V，动力电池总成额定电压为332V。

三、比亚迪e5动力电池的成组方式比亚迪e5采用磷酸铁锂电池，如图3所示，2016款比亚迪◆文/福建理工学校陈育彬技能大师工作室 陈育彬常见纯电动汽车动力电池的成组方式图1 北汽EU260动力电池68-CHINA ·November栏目编辑：桂江一 ********************新能源汽车e5的动力电池由13个动力电池模组串联构成，动力电池总电压为 653.4V，总电量为42.47kWh。

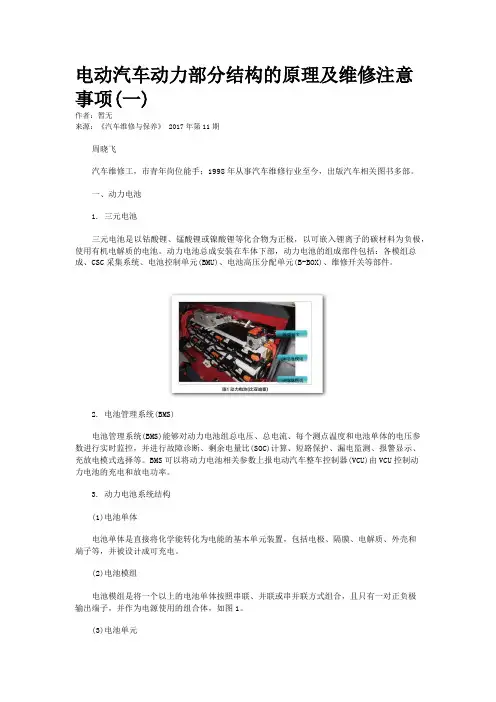

电动汽车动力部分结构的原理及维修注意事项(一)作者：暂无来源：《汽车维修与保养》 2017年第11期周晓飞汽车维修工，市青年岗位能手；1998年从事汽车维修行业至今，出版汽车相关图书多部。

一、动力电池1. 三元电池三元电池是以钴酸锂、锰酸锂或镍酸锂等化合物为正极，以可嵌入锂离子的碳材料为负极，使用有机电解质的电池。

动力电池总成安装在车体下部，动力电池的组成部件包括：各模组总成、CSC采集系统、电池控制单元(BMU)、电池高压分配单元(B-BOX)、维修开关等部件。

2. 电池管理系统(BMS)电池管理系统(BMS)能够对动力电池组总电压、总电流、每个测点温度和电池单体的电压参数进行实时监控，并进行故障诊断、剩余电量比(SOC)计算、短路保护、漏电监测、报警显示、充放电模式选择等。

BMS可以将动力电池相关参数上报电动汽车整车控制器(VCU)由VCU控制动力电池的充电和放电功率。

3. 动力电池系统结构(1)电池单体电池单体是直接将化学能转化为电能的基本单元装置，包括电极、隔膜、电解质、外壳和端子等，并被设计成可充电。

(2)电池模组电池模组是将一个以上的电池单体按照串联、并联或串并联方式组合，且只有一对正负极输出端子，并作为电源使用的组合体，如图1。

(3)电池单元电池单元由数十个电池单体或电池组串联在一起，构成一个电池单元。

由数个电池单元串联在一起，构成动力电池总成。

(4)CSC采集系统每一个电池单元有多个CSC采集系统，以监测其中每个电池单体或电池组单体电压和温度信息。

CSC采集系统将相关信息上报电池控制单元(BMU)并根据BMU的指令执行单体电压均衡。

(5)电池控制单元(BMU)电池控制单元安装于动力电池总成内部，是电池管理系统核心部件，电池控制单元(BMU)将单体电压、电流、温度及整车高压绝缘等信息上报整车控制器(VCU)并根据VCU 的指令完成对动力电池的控制。

(6)电池高压分配单元电池高压分配单元安装在动力电池总成的正负极输出端，由高压正极继电器、高压负极继电器、预充继电器、电流传感器和预充电阻等组成。

新能源汽车动力电池包的组成
新能源汽车动力电池包一般由以下几个主要组成部分构成：
1. 电池单体：电池单体是动力电池包的基本组成单元，是多个电池模块串联组成电池包的基础。

电池单体一般由正负极材料、电解质和隔膜等组成。

2. 电池管理系统（BMS）：电池管理系统是电池包的主控制
系统，负责监控电池单体的电压、温度、电流等状态，并进行数据采集、处理和控制。

BMS还能对电池包进行故障检测和
故障管理，从而确保电池包的安全性和性能。

3. 散热系统：新能源汽车动力电池包工作过程中会产生大量的热量，如果不能及时散热，会影响电池的寿命和性能。

因此，电池包通常还配备有散热系统，包括散热片、散热管路、冷却液等，以保持电池温度的稳定。

4. 结构支持和保护：电池包需要具备一定的结构强度和稳定性，以保护电池单体免受外界环境的影响和机械振动的冲击。

常见的结构支持和保护装置包括外壳、挡板、防护板等。

5. 充电和放电接口：电池包需要通过充电接口与外部电源相连接，以进行电池充电。

同时，电池包内部还需要提供放电接口，连接到动力系统，以将电能输出给电动机供动力使用。

总而言之，新能源汽车动力电池包的组成包括电池单体、电池管理系统、散热系统、结构支持和保护以及充放电接口等多个
组成部分。

这些部分相互配合，形成一个功能完整的电池系统，为电动汽车提供动力供应。

动力电池主要零部件介绍动力电池是电动汽车、混合动力汽车等电动车辆的关键组件之一，负责存储和释放电能以驱动电动机。

一个典型的动力电池系统包含多个主要零部件，以下是这些零部件的简要介绍：1.电池组（Battery Pack）：电池组是由若干个电池单体组成的整体。

它负责存储电能，并通过电池管理系统（BMS）进行监控和管理。

电池组的设计和布局取决于车辆的要求，包括电压、能量密度和功率密度等。

2.电池单体（Battery Cell）：电池单体是电池组的基本构建块，通常是锂离子电池。

这些电池单体被组装在一起，以形成整个电池组。

电池单体的性能和寿命对整个电池系统的性能至关重要。

3.电池管理系统（Battery Management System，BMS）：BMS 是一个电子系统，负责监控和管理电池组中各个电池单体的状态。

它监测电池的电压、温度、充放电状态等参数，以确保电池的安全运行和最大寿命。

4.热管理系统：电池在充放电过程中会产生热量，因此需要一个热管理系统来维持适当的工作温度。

这可能包括液冷或空气冷却系统，以防止电池过热影响性能和寿命。

5.电池电控系统（Battery Control System，BCS）：电池电控系统负责控制电池的充放电过程，以满足车辆动力需求。

它与整车控制系统协同工作，确保电池系统的高效运行。

6.电池冷却板：用于散热的散热片或散热板，有助于保持电池的温度在合适的范围内，以提高电池的效率和寿命。

7.高压连接器：电池系统中使用的高压连接器用于连接电池组和电动驱动系统，确保高电压的安全传输。

8.安全系统：包括过电流保护、过温保护、短路保护等，以确保电池在各种条件下都能安全运行。

9.电缆和连接器：用于连接电池组和整车系统的电缆和连接器，传输电能和数据信号。

10.辅助电池：为电池管理系统和其他辅助设备提供电源的小型电池，通常是12V电池。

这些主要零部件共同构成了动力电池系统，其设计和性能直接影响着电动车辆的续航能力、性能和安全性。

68-CHINA·July◆文/山东 刘春晖北汽E150EV电动汽车动力电池系统的结构与检修一、动力电池系统的功能与组成1.总体功能动力电池系统的功能为接收和储存由车载充电机、发电机、制动能量回收装置和外置充电装置提供的高压直流电，并且为驱动电机控制器、DC/DC、电动空调、PTC等高压元件提供高压直流电。

2.组成北汽E150EV电动汽车采用锂离子动力电池系统，其动力电池系统主要由动力电池模组、电池管理系统、动力电池箱及辅助元器件等4部分组成，如图1所示。

1.辅助元件；2.动力电池箱；3.电池管理系统；4.动力电池模组。

图1 北汽E150EV电动汽车动力电池系统的组成(1)动力电池模组①电池单体：构成动力电池模块的最小单元。

一般由正极、负极、电解质及外壳等构成。

可实现电能与化学能之间的直接转换。

②电池模块：一组并联的电池单体的组合。

该组合额定电压与电池单体的额定电压相等，是电池单体在物理结构和电路上连接起来的最小分组，可作为一个单元替换。

③模组：由多个电池模块或单体电芯串联组成的一个组合体。

(2)电池管理系统(BMS)①BMS的组成：按性质可分为硬件和软件，按功能分为数据采集单元和控制单元。

②BMS的硬件：主要是指主板、从板及高压盒，还包括采集电压线、电流、温度等数据的电子器件。

③BMS的软件：监测电池的电压、电流、SOC值(剩余电量)、绝缘电阻值、温度值，通过与VCU(整车控制器)、充电机的通信，来控制动力电池系统的充、放电。

④BMS的作用：电池保护和管理的核心部件，在动力电池系统中，它的作用就相当于人的大脑。

它不仅要保证电池安全可靠地使用，而且要充分发挥电池的能力和延长其使用寿命，作为电池和VCU及驾驶者沟通的桥梁，通过控制接触器控制动力电池组的充、放电，并向VCU上报动力电池系统的基本参数及故障信息。

BMS通过电压、电流及温度检测等功能实现对动力电池系统的过压、欠压、过流、过高温和过低温保护、继电器控制、SOC 估算、充放电管理、均衡控制、故障报警及处理、与其他控制器通信等功能；此外BMS还具有高压回路绝缘检测功能，以及为动力电池系统加热的功能。

纯电汽车电池成分
《纯电汽车电池成分》
纯电汽车的电池是其最重要的零部件之一，它决定了纯电汽车的续航能力和性能。

目前市面上常见的电池类型包括锂离子电池、镍氢电池和铅酸电池。

而其中，锂离子电池由于其高能量密度和安全性能受到了广泛关注。

在纯电汽车的电池中，锂离子电池主要由锂、氧、钴、锰、镍等金属元素组成。

其中，正极材料是最重要的部分，通常采用氧化钴、氧化镍、氧化锰等化合物，这些都属于过渡金属氧化物。

而负极通常由石墨、硅等材料构成，锂离子在正极和负极之间来回嵌入和脱嵌，完成电荷和放电过程。

另外，电池中还需要电解质和隔膜来保证电池的正常工作。

电解质通常是由溶解锂盐的有机液体组成，它具有高离子传导性和稳定性。

隔膜的作用则是防止正极和负极直接接触，同时允许锂离子通过。

随着新能源汽车市场的不断发展，纯电汽车的电池成分也在不断完善和优化。

未来，随着新材料和新技术的不断涌现，相信纯电汽车的电池性能将会更加出色，为纯电汽车的发展奠定坚实的基础。
