江河技校09-10年度第一学期《机械与电气识图之机械制图部分》期末考试试题

《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）5．正交线指的是水平线和竖直线。

（）6．正交线指的是在正交方式下绘制的直线。

（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（）二选择题。

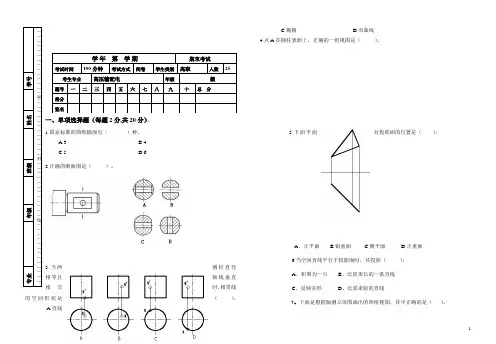

一、单项选择题（每题2分,共20分）。

1.国家标准的图纸幅面有（）种。

A.3B.4C.5D.62.正确的断面图是（）。

3.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）。

A.直线B.圆C.椭圆D.双曲线4.点A在圆柱表面上，正确的一组视图是（）。

5.下面平面对投影面的位置是（）。

A．正平面 B.铅垂面 C.侧平面 D.正垂面6.当空间直线平行于投影面时，其投影（）。

A、积聚为一点B、比原来长的一条直线C、反映实形D、比原来短的直线7、下面是根据轴测立体图画出的四组视图，其中正确的是（）。

18、在下面给出的螺纹的画法中，正确的一组是（）。

9、普通螺纹的牙型角是（）。

A、300B、600C、550D、3010、正等轴测图的简化伸缩系数是（）。

A、0.82B、1C、0.5D、1.22二、选择题（每题2分，共20分）。

1、平面与回转体相交，其交线称为，该平面为截平面。

2、球体是圆母线以其直径为回转轴旋转而成的，球体的三面投影为。

3、如果两直线的三面投影都相互平行，则这两空间直线相互。

4、直线上的分割直线之比，在投影后保持不变。

5、图样中的尺寸一般以为单位时，不需标注其计量单位的符号。

6、根据有关标准和规定，用绘制出的物体的图形称为视图。

7、三视图有如下的对应关系：视图长对正；主、左视图高平齐；俯、左视图宽相等。

8、把一个组合体，分解成若干个基本的几何体，弄清各部分的形状、相互位置和组合形式，这种思考方法称为。

9、组合体的视图只是表示其形状，它的大小由来确定。

10、将机件的某一部分向基本投影面投影所得到的视图称为。

三、判断题（每题2分，共20分）。

（）1、当局部视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注。

（）2、主视图、俯视图和左视图称为基本视图。

（）3、在尺寸标注中，半径标注在尺寸数值前加“￠”。

（）4、在标题栏的比例栏中写有2：1,说明图比实物小一倍。

（）5、在一般情况下，两回转体的相贯线是封闭的空间曲线。

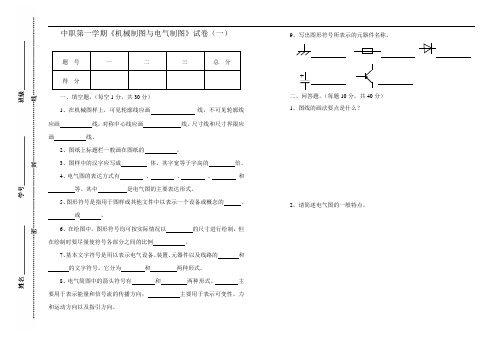

中职第一学期《机械制图与电气制图》试卷（一）
题号一二三总分
得分
一、填空题。

（每空1分，共30分）
1、在机械图样上，可见轮廓线应画线，不可见轮廓线应画线，对称中心线应画线，尺寸线和尺寸界限应画线。

2、图纸上标题栏一般画在图纸的。

3、图样中的汉字应写成体，其字宽等于字高的倍。

4、电气图的表达方式有、、、和
等。

其中是电气图的主要表达形式。

5、图形符号是指用于图样或其他文件中以表示一个设备或概念的、
或。

6、在绘图中，图形符号均可按实际情况以的尺寸进行绘制，但在绘制时要尽量使符号各部分之间的比例。

7、基本文字符号是用以表示电气设备、装置、元器件以及线路的和
的文字符号。

它分为和两种形式。

8、电气简图中的箭头符号有和两种形式。

主要用于表示能量和信号流的传播方向；主要用于表示可变性、力和运动方向以及指引方向。

9、写出图形符号所表示的元器件名称。

二、问答题。

（每题10分，共40分）
1、图线的画法要点是什么？
2、请简述电气图的一般特点。

= +
3、如何正确使用文字符号？
4、种类代号通常用哪几种方法表示？三、作图题
1、画出一个分压式偏置共射极放大电路，并注明文字符号。

2、试画出具有过载保护的自锁正转控线路图。

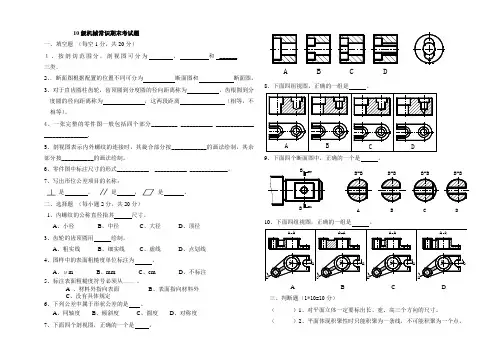

10级机械常识期末考试题一、填空题（每空1分，共20分）１、按剖切范围分，剖视图可分为、和______三类。

2、．断面图根据配置的位置不同可分为断面图和断面图。

3、对于直齿圆柱齿轮，齿顶圆到分度圆的径向距离称为，齿根圆到分度圆的径向距离称为，这两段距离（相等，不相等）。

4、一张完整的零件图一般包括四个部分_________ ___________ _____________ _______________.5、剖视图表示内外螺纹的连接时，其旋合部分按____________的画法绘制，其余部分按___________的画法绘制。

6、零件图中标注尺寸的形式___________ ___________ _____________。

7、写出形位公差项目的名称：是，是，是。

二、选择题（每小题2分，共20分）1、内螺纹的公称直径指其尺寸。

A、小径B、中径C、大径D、顶径3、齿轮的齿顶圆用绘制。

A、粗实线B、细实线C、虚线D、点划线4、图样中的表面粗糙度单位标注为。

A、μmB、mmC、cmD、不标注5、标注表面粗糙度符号必须从————。

A 、材料外指向表面B、表面指向材料外C、没有具体规定6、下列公差中属于形状公差的是。

A、同轴度B、倾斜度C、圆度D、对称度7、下面四个剖视图，正确的一个是。

A B C D8、下面四组视图，正确的一组是。

9、下面四个断面图中，正确的一个是。

A B C D10、下面四组视图，正确的一组是。

A B C D三、判断题（1*10=10分）（）1、对平面立体一定要标出长、宽、高三个方向的尺寸。

（）2、平面体现积聚性时只能积聚为一条线，不可能积聚为一个点。

（）3、表达一个组合体一定要使用主、左、俯三个基本视图。

（）4、剖视图是用剖切面假想地剖开机件，所以，当机件的一个视图画成剖视图后，其他视图的完整性应不受影响，一般仍按完整视图画出。

（）5、局部视图所在的投影面为基本投影面。

（）6、重合断面图无论对称与否，均需进行标注。

机械制图期中考试班别： [单选题] *○18数控51班○18数控52班○18汽修31班○18汽修34班您的姓名： [填空题] *_________________________________一、单选题,将正确答案的编号填在括号里。

(每题1分,共15分)1. 推荐性国家标准代号是（）。

[单选题] *A、GB/ZB、GBC、GB/T(正确答案)D、GB/G2. 图纸上限定绘图区域的线框称为（） [单选题] *A、图框(正确答案)B、边框C、线框D、图线3. 图框在图纸上必需用（）画出。

[单选题] *A、细点画线B、虚线C、细实线D、粗实线(正确答案)4. 图样绘制在图框（） [单选题] *A、上面B、下面C、内部(正确答案)D、外部5. A4图纸幅面尺寸是（） [单选题] *A、297x420B、420x297C、297x210D、210x297(正确答案)6. 标题栏位于图纸（） [单选题] *A、左上方B、右下方(正确答案)C、左下方D、右上方7. （）是指图样中图形与其实物相应要素的线性尺寸之比。

[单选题] *A、对比B、放大C、比例(正确答案)D、缩小8. 汉字应写成（） [单选题] *A、宋体B、华文楷体C、新宋体D、长仿宋(正确答案)9. 绘图时,可见轮廓线用（） [单选题] *A、粗实线(正确答案)B、细实线C、细点画线D、细虚线10. 绘图时,尺寸线及尺寸界线用（） [单选题] *A、粗实线B、细实线(正确答案)C、细点画线D、细虚线11. 绘图时,对称中心线、轴线用（） [单选题] *A、粗实线B、细实线C、细点画线(正确答案)D、细虚线12. 机件的真实大小应以（）的尺寸数值为依据。

[单选题] *A、图样上量出B、图样上标注(正确答案)C、小明说D、随便确定13. 图样中的尺寸以（）为单位。

[单选题] *A、cmB、mm(正确答案)C、dmD、m14. 注写线性尺寸数字,如尺寸线为水平方向时,尺寸数字规定由左向右书写,字头朝（）。

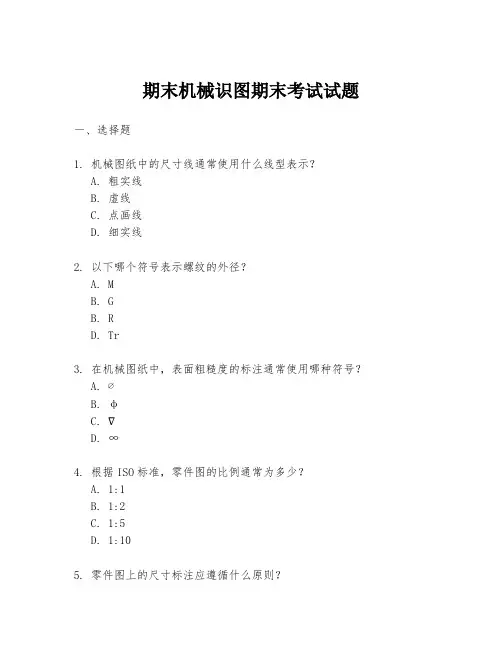

期末机械识图期末考试试题一、选择题1. 机械图纸中的尺寸线通常使用什么线型表示？A. 粗实线B. 虚线C. 点画线D. 细实线2. 以下哪个符号表示螺纹的外径？A. MB. GB. RD. Tr3. 在机械图纸中，表面粗糙度的标注通常使用哪种符号？A. ∅B. φC. ∇D. ∞4. 根据ISO标准，零件图的比例通常为多少？A. 1:1B. 1:2C. 1:5D. 1:105. 零件图上的尺寸标注应遵循什么原则？A. 尺寸线应垂直于被标注的表面B. 尺寸线应平行于被标注的表面C. 尺寸线应与被标注的表面成45度角D. 尺寸线可以任意方向二、填空题1. 在机械图纸中，________表示零件的投影图，________表示零件的剖视图。

2. 螺纹的标注中，M10×1.5表示螺纹的________为10mm，________为1.5mm。

3. 零件图中，________表示零件的中心线，通常用于表示孔或轴的中心。

4. 表面粗糙度的数值越小，表示表面越________。

5. 机械图纸中，________表示零件的局部放大图，用于更清晰地展示细节。

三、简答题1. 简述机械图纸中尺寸标注的基本要求。

2. 解释什么是剖视图，并说明其在机械设计中的作用。

3. 描述表面粗糙度对零件性能的影响。

四、绘图题1. 根据所给的零件图，绘制其对应的剖视图。

2. 绘制一个简单的螺纹连接件，并标注其尺寸和表面粗糙度。

3. 根据所给的零件描述，绘制其三视图，并进行尺寸标注。

五、综合题1. 根据给定的零件图，分析其可能的加工工艺，并说明理由。

2. 描述在机械设计中，如何选择合适的比例尺，并解释其对设计的影响。

3. 讨论在机械图纸中，标注尺寸和公差的重要性，并给出一个实际的例子。

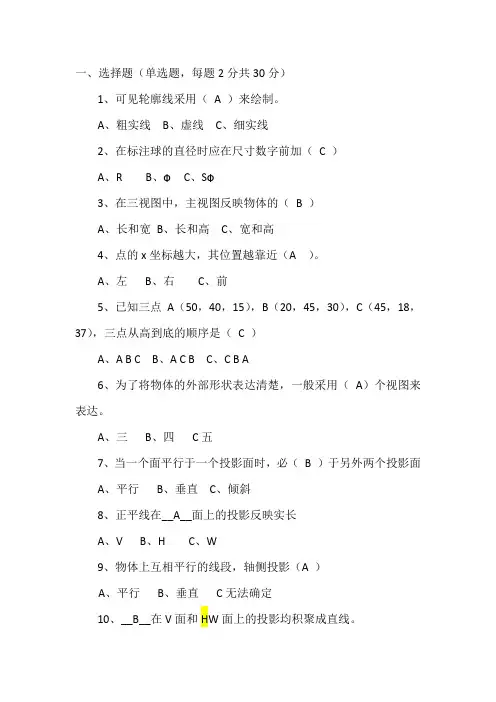

一、选择题（单选题，每题2分共30分）1、可见轮廓线采用（A ）来绘制。

A、粗实线B、虚线C、细实线2、在标注球的直径时应在尺寸数字前加（C ）A、RB、ΦC、SΦ3、在三视图中，主视图反映物体的（B ）A、长和宽B、长和高C、宽和高4、点的x坐标越大，其位置越靠近（A ）。

A、左B、右C、前5、已知三点A（50，40，15），B（20，45，30），C（45，18，37），三点从高到底的顺序是（C ）A、A B CB、A C BC、C B A6、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。

A、三B、四C五7、当一个面平行于一个投影面时，必（B ）于另外两个投影面A、平行B、垂直C、倾斜8、正平线在__A__面上的投影反映实长A、VB、HC、W9、物体上互相平行的线段，轴侧投影（A ）A、平行B、垂直C无法确定10、__B__在V面和HW面上的投影均积聚成直线。

A、正垂面B、水平面C、侧垂面11、正等轴测图的轴间角为（A ）A、120B、60C、9012、在斜二等测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴向伸缩系数为（B ）A、0.5B、1C、213、下列尺寸正确标注的图形是（C ）14已知立体的主，俯视图，正确的左视图是（）15、已知物体的主、俯视图，正确选择左视图（）二、判断题（每题1分共15分）1、国家制图标准规定，图纸大小可以随意定。

（）2、绘制机械图样时，尽量使用1:1的比例。

（）3、图样中书写汉子的字体，应为长仿宋体。

（）4、画圆的中心线时，其交点可以是点画线的短画（）5、尺寸线和尺寸界线一般用粗实线绘制。

（）6、水平面的水平投影积聚为直线、（）7、当一条直线垂直于投影面时，则在该面上反映实形性。

（）8、铅垂面的水平投影积聚成平行X轴的直线段。

（）9、为了简化作图，通常将正等轴测图的轴向伸缩系数取为1。

（）10、中心投影法是投影线互相平行。

（）11、轴间角与转向伸缩系数是绘制轴侧图的两个主要参数。

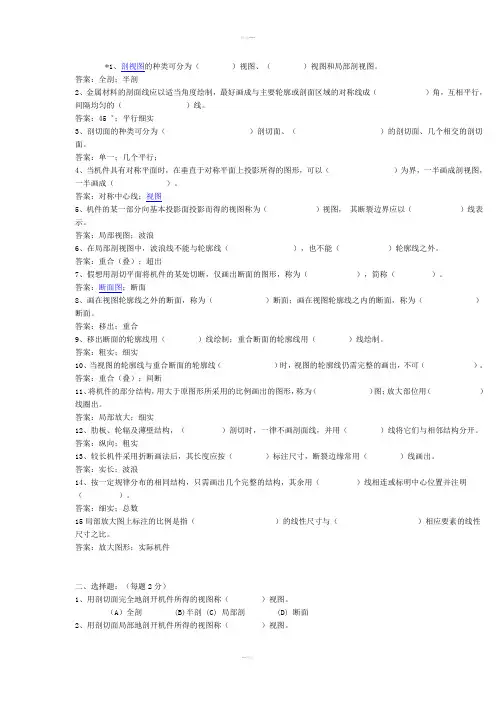

*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖(B)半剖 (C) 局部剖(D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

阿克苏地区技工学校2009－2010学年第二学期期中试卷09级《机械制图》期末试卷（A）班级________ 学号________ 姓名_________一、填空：（每空0.5分，共8 分）1、图框线用________画出；不可见轮廓线用________画出。

2、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。

3、内外螺纹只有当_____、____、_____、____、_____等五要素完全相同时，才能旋合在一起。

4、视图主要用于表达机件的形状，而剖视图是为了清晰地表达相对的结构。

5、导程S和螺距P的关系是________。

6、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________二、判断题（对的在括号内打“√”,错的打“×”）（20分）1、尺寸标注不应封闭。

（）2、重合断面图是一种画在视图外的断面图。

（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。

（）4、局部视图是不完整的基本视图。

（）5、上下偏差和公差都可以为正，为负和为0。

（）6、在俯视图上，离主视图近的一边表示物体的前方。

（）7、组合体视图上标注尺寸的要求是正确、完整、清晰。

（）8、视图分为基本视图、向视图、局部视图和斜视图。

（）9、基本视图中不包括左视图。

（）10、仰视图是从物体的上方向物体的下方投影所得的视图。

（）三、选择题（10分）1、三角形是一个一般位置平面，则它的三面投影都是（）。

A、三角形B、直线2、用正垂面截切轴线铅垂的圆柱体时，其截交线的（）面的投影一般是椭圆。

A、侧B、水平3、基本视图中的右视图和后视图应（）。

A、宽相等B、高平齐4、局部放大图的上方（）标注所采用的放大比例。

A、必须B、不必5、圆柱体轴线垂直于水平投影面时，其（）视图为圆。

A、俯B、主四、根据轴侧图，补画三视图中所缺的线条（12分）五．由两视图补画第三视图（10分）六．画剖视图（共10分）将主视图画成全剖视图七、根据三视图画轴侧图，尺寸在图上量取（11分）（第七题）八、读零件图（19分）看懂十字接头零件图，并回答下列问题。

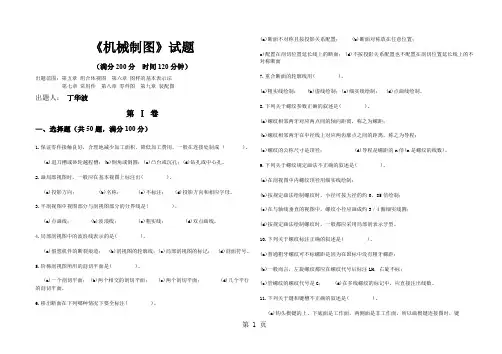

《机械制图》试题（满分200分时间120分钟）出题范围：第五章组合体视图第六章图样的基本表示法第七章常用件第八章零件图第九章装配图出题人：丁华波第Ⅰ卷—、选择题（共50题，满分100分）1.保证零件接触良好，合理地减少加工面积，降低加工费用，一般在连接处制成 ( )。

(a)退刀槽或砂轮越程槽；(b)倒角或倒圆；(c)凸台或沉孔；(d)钻孔或中心孔。

2.画局部视图时，一般应在基本视图上标注出( )。

(a)投影方向；(b)名称；(c)不标注； (d)投影方向和相应字母。

3.半剖视图中视图部分与剖视图部分的分界线是( )。

(a)点画线； (b)波浪线； (c)粗实线； (d)双点画线。

4.局部剖视图中的波浪线表示的是( )。

(a)假想机件的断裂痕迹；(b)剖视图的轮廓线；(c)局部剖视图的标记；(d)剖面符号。

5.阶梯剖视图所用的剖切平面是( )。

(a)一个剖切平面； (b)两个相交的剖切平面； (c)两个剖切平面； (d)几个平行的剖切平面。

6.移出断面在下列哪种情况下要全标注( )。

(a)断面不对称且按投影关系配置；(b)断面对称放在任意位置；c)配置在剖切位置延长线上的断面； (d)不按投影关系配置也不配置在剖切位置延长线上的不对称断面7.重合断面的轮廓线用( )。

(a)粗实线绘制； (b)虚线绘制；(c)细实线绘制；(d)点画线绘制。

8.下列关于螺纹参数正确的叙述是( )。

(a)螺纹相邻两牙对应两点间的轴向距离，称之为螺距；(b)螺纹相邻两牙在中径线上对应两齿廓点之间的距离，称之为导程；(c)螺纹的公称尺寸是顶径； (d)导程是螺距的n倍(n是螺纹的线数)。

9.下列关于螺纹规定画法不正确的叙述是( )。

(a)在剖视图中内螺纹顶径用细实线绘制；(b)按规定画法绘制螺纹时，小径可按大径的约0、85倍绘制；(c)在与轴线垂直的视图中，螺纹小径应画成约3／4圈细实线圆；(d)按规定画法绘制螺纹时，一般都应采用局部剖表示牙型。
