变压器励磁涌流原理

变压器励磁涌流产生机理及抑制措施变压器是电力系统中不可或缺的电气设备，用于提高或降低交流电压。

然而，在变压器的日常运行中，会产生一种特殊的电流——励磁涌流。

励磁涌流的产生原因、影响及抑制措施，一直是电气领域研究的焦点问题之一。

一、变压器励磁涌流的产生机理变压器励磁涌流是由于变压器在没有负载的情况下，一侧电源给定电压后，产生的瞬时电流波动引起的。

其产生的原因主要有两个方面。

1. 变压器自身磁化特性变压器是由铁芯、线圈等部件组成的，当交流电源施加在一侧线圈上时，铁芯上会产生一个磁通量，使得另一侧线圈中也会产生一定的电势。

在低频条件下，变压器的铁芯上的磁场在每个电源周期内都会发生磁化与去磁化过程，即由于铁芯饱和，磁通量无法瞬间变化，从而在每个周期内形成一个磁滞回线。

当电源供给的电压陡然由0V变化到正常值时，铁芯中的磁场并不会即刻达到稳态，从而导致瞬间电流的波动，造成产生励磁涌流。

2. 电源特性影响电源的内阻、电源的输出电压质量均会影响励磁涌流的产生。

电源内阻较大时，输出电压下降幅度较大，对于变压器来说，电流的波动幅度会更大。

同时，电源产生电压的质量也会影响励磁涌流，例如，电源输出电压存在10%、20%的谐波成分时，变压器励磁涌流的幅值会更大。

二、励磁涌流的影响变压器励磁涌流产生后，将会对变压器和电力系统的安全及稳定性产生影响。

1. 变压器内部温度升高励磁涌流的产生将会引起变压器内部电阻损耗增加，从而导致变压器温度升高。

严重情况下，会导致变压器绝缘材料老化、泄漏及烧毁等事故发生。

2. 电力系统不稳定励磁涌流的存在会造成系统电压波动，电力系统的稳定性得不到保障，从而会降低其工作效率，甚至带来负面的经济损失。

三、励磁涌流的抑制措施为了避免励磁涌流带来的安全隐患及电力系统的不稳定性，有一些抑制措施可以采取。

1. 增加阻抗变压器防励磁涌流的一种常用方法是在变压器的一侧或两侧增加阻抗，这样可以限制励磁涌流的幅值并且控制其衰减时间。

变压器产生励磁涌流的原因1. 你知道吗，变压器产生励磁涌流的一个原因就是铁芯的饱和呀！就好比一个人吃撑了，再也吃不下更多东西一样，铁芯饱和了就会导致电流一下子涌出来。

比如说，家里的电器突然都打开，变压器就可能出现这种情况呢！2. 嘿，变压器产生励磁涌流还可能是因为合闸瞬间的电压突变呀！这就好像你跑步的时候突然被人推了一把，速度一下子就变快了。

像工厂里机器启动的瞬间，不就可能引发这样的情况嘛！3. 哇哦，绕组的电感也会让变压器产生励磁涌流呢！这就好像是道路上的一个弯道，会让车流的速度和方向发生变化。

比如大型电机启动时，不就类似这种情况嘛！4. 哎呀呀，变压器的剩磁也能引起励磁涌流呀！这就跟你心里一直记着一件事一样，会产生影响呢。

像有时候停电后再来电，就可能出现这样的问题哟！5. 嘿呀，合闸角也对励磁涌流有影响呢！这不就跟你进门的时机一样嘛，如果时机不对，可能就会有不一样的结果。

就像在特定的时刻合闸，就可能导致励磁涌流增大呢！6. 哇，变压器的铁芯材质也有关系哦！这就好像不同材质的锅，做饭的效果不一样。

比如铁芯材质不太好的变压器，就更容易出现励磁涌流啦！7. 你想想看，变压器的匝数也能让它产生励磁涌流呀！就像一群人排队，人数不一样效果也不同。

匝数不合理的时候，可不就容易有这个问题嘛！8. 哎呀，系统的阻抗也会影响变压器的励磁涌流呢！这就好像路上的阻碍，会改变车流的情况。

当系统阻抗小的时候，励磁涌流可能就会比较大呢！9. 嘿，变压器自身的特性也能导致励磁涌流呢！就如同每个人都有自己的脾气一样。

有些变压器就是容易出现这种情况呀！10. 哇塞，外部的干扰因素也会让变压器产生励磁涌流呢！这就好比平静的水面被扔了一块石头，会泛起涟漪。

像附近有大的电磁干扰时，不就可能这样嘛！我觉得啊，了解这些原因对于我们更好地使用和维护变压器真是太重要啦！。

变压器励磁涌流原理
变压器励磁涌流是指在刚开始接通变压器时，由于电感元件励磁过程中磁感应强度逐渐增大的关系，导致变压器中的电流迅速增加，形成一个短暂的高峰电流。

励磁涌流的主要原因有以下几点：
1. 电感元件的电流变化滞后于电压变化。

由于电感元件的特性，当电压突然改变时，电感元件中的电流并不会立即改变，而是需要一定的时间来达到稳态。

在这个过程中，电流会迅速增加，导致励磁涌流。

2. 初级绕组和次级绕组之间的电容效应。

变压器的初级绕组和次级绕组之间会存在一定的电容效应。

当变压器接通时，由于电容的充电过程，会导致涌流的产生。

3. 磁芯饱和和磁滞。

在刚开始接通变压器时，由于磁感应强度逐渐增大，磁芯中会出现饱和和磁滞现象。

这些现象会导致磁路中的电流迅速变大，从而产生涌流。

励磁涌流对变压器和电网造成的影响主要有以下几点：
1. 过大的励磁涌流会导致变压器绕组和瓷套的过热，甚至引发绝缘击穿，导致设备损坏。

2. 励磁涌流还会对电网造成短暂的过电压，对其他设备和线路造成影响。

为了减小励磁涌流的影响，可以采取以下措施：
1. 使用励磁变压器。

励磁变压器是在主变压器旁边并列连接一个励磁变压器，通过调节励磁变压器的励磁电流来抑制励磁涌流。

2. 采用软起动方式。

通过逐步升高初始电压，使得励磁涌流逐步增加，避免突然产生过大的涌流。

3. 提前预热变压器。

在正式接入电网之前，可以对变压器进行预热，使其达到临界电压之后再投入运行，从而减小励磁涌流的影响。

变压器励磁涌流抑制原理及现场应用优化引言：变压器是电力系统中重要的电能传输设备，其负责将高压电能转换为低压电能，并通过电能传输网络将电力供应到终端用户。

然而，在变压器投入运行时，励磁涌流可能会导致设备的电流波动和损耗，甚至造成电网的不稳定。

因此，为了保证系统的稳定运行，需要合理地抑制变压器励磁涌流并优化其现场应用。

一、励磁涌流抑制原理1.1励磁涌流的产生励磁涌流通常是由于变压器的磁路突然产生磁通时引起的。

在变压器的磁路中，磁通的变化速度往往比较快，导致励磁电流呈现出一个瞬时的增大过程，即励磁涌流。

1.2励磁涌流的影响励磁涌流对变压器和电网产生了不利影响，主要表现为：(1)变压器附加损耗：励磁涌流会导致变压器的额定电流上升，从而导致额外的电阻损耗。

(2)变压器振荡：励磁涌流在变压器铁芯和线圈之间产生电磁力，会引起变压器的震荡。

(3)电网不稳定：当变压器接入电网时，励磁涌流会产生电网的瞬时波动，影响电网的稳定性。

1.3励磁涌流抑制原理为了抑制励磁涌流，可以采用以下方法：(1)在变压器的电源供电系统中增加限流电抗器。

通过限制电源的短路能力，减少励磁涌流的电流峰值。

(2)使用励磁变压器。

励磁变压器是由辅励变压器和电抗器组成，通过控制辅助变压器的绕组电压来控制励磁涌流。

(3)通过安装软起动装置来逐步增加变压器的励磁电流，避免励磁涌流的冲击。

2.1选择适当的变压器为了减少励磁涌流对电网的影响，可以选择具有低励磁电流的变压器。

通常情况下，具有较低额定电压的变压器具有较低的励磁电流。

2.2控制变压器的励磁电流为了减少励磁涌流的影响，可以通过控制变压器的励磁电流来实现。

通过调节励磁变压器的绕组电压，可以减小励磁涌流的电流峰值，从而减少对电网的影响。

2.3优化励磁变压器的参数为了确保励磁变压器的效果，可以优化其参数。

包括选择合适的励磁变压器容量、安装位置和接线方式等。

同时，还需要合理地进行维护和检修，确保其正常运行。

三相变压器空载合闸励磁涌流的大小和波形1. 引言三相变压器是电力系统中常见的设备之一，用于将电能从一个电压等级传输到另一个电压等级。

在变压器启动或切换时，需要进行励磁操作，以产生磁场并建立变压器的工作状态。

励磁涌流是指在变压器合闸励磁过程中产生的瞬态电流。

本文将深入探讨三相变压器空载合闸励磁涌流的大小和波形，并解释其原因和影响。

2. 励磁涌流的定义与原理励磁涌流是指在变压器合闸过程中，由于电源电压突然施加到变压器绕组上而产生的暂态电流。

这种暂态电流是由于绕组中的自感、互感和铁芯饱和等因素引起的。

当变压器合闸时，输入侧绕组上突然施加了额定电源电压。

由于绕组中存在着自感和互感，突然施加的电压会导致绕组中产生较大的暂态电流。

铁芯饱和也会导致励磁涌流的增大。

3. 励磁涌流的大小励磁涌流的大小取决于多个因素，包括变压器的参数、电源电压和频率等。

一般来说，励磁涌流的大小与变压器的容量成正比。

在变压器空载合闸时，励磁涌流的峰值通常为额定电流的2-6倍。

具体数值取决于变压器的设计和制造质量。

4. 励磁涌流波形分析励磁涌流通常呈现出一个尖峰，其波形可以分为三个阶段：启动阶段、衰减阶段和稳定阶段。

•启动阶段：在合闸刹那间，突然施加到绕组上的电压会导致绕组中产生一个很大的暂态电流尖峰。

这个尖峰通常持续几个周期。

•衰减阶段：随着时间的推移，暂态电流逐渐减小并趋于稳定。

这个过程通常持续约20-30个周期。

•稳定阶段：励磁涌流逐渐趋于稳定状态，维持在一个较小的数值上。

这个阶段可以持续几分钟到几十分钟。

励磁涌流的波形与变压器的设计和制造有关，不同类型的变压器可能会产生不同的波形特征。

5. 励磁涌流的影响励磁涌流对变压器和电力系统都会产生一定的影响。

5.1 对变压器的影响励磁涌流会在变压器绕组中产生较大的暂态电流，这会引起电阻损耗和额外的温升。

长期以来，大幅度的励磁涌流可能导致绕组过热，从而降低变压器的寿命。

励磁涌流还可能导致铁芯饱和。

变压器的励磁涌流产生原因及特点
产生原因：
1.铁芯非线性特性：在励磁过程中，铁芯会经历从饱和到非饱和的过程，而在饱和和非饱和状态下，铁芯的磁导率存在较大的差异。

当励磁电
流突变时，铁芯的饱和状态发生变化，导致磁通密度的非线性变化，进而
产生励磁涌流。

2.电压突变：在电压突变的瞬间，变压器的磁通密度变化较大，导致
涌流现象的出现。

特点：
1.波动范围大：励磁涌流的幅值会随着励磁电流的大小和励磁电源特
性的不同而变化。

通常情况下，励磁涌流的波动幅值会比较大，但是短暂，并且随着时间的推移会逐渐回归正常工作状态。

2.涌流时间短：励磁涌流一般持续的时间比较短暂，通常在数十毫秒
到数百毫秒之间。

3.作用范围广：励磁涌流会对整个变压器回路产生影响，不仅会造成
励磁线圈中的涌流，也会对次级绕组和电网产生影响。

4.会影响电机和负载设备：励磁涌流在电机和负载设备上产生的过电
压和过电流可能会导致电机和负载设备的损坏。

5.会引起设备振动和噪声：励磁涌流会引起变压器的振动和噪声，对
设备和周围环境造成不良影响。

励磁涌流对变压器和电网的影响是不可忽视的，因此在实际应用中需
要采取一些措施来限制和减小励磁涌流的影响，例如采用特殊的励磁变压
器、引入励磁涌流限制电抗器等。

此外，合理调整变压器的设计和励磁电源的参数也能有效减小励磁涌流的幅值和时间。

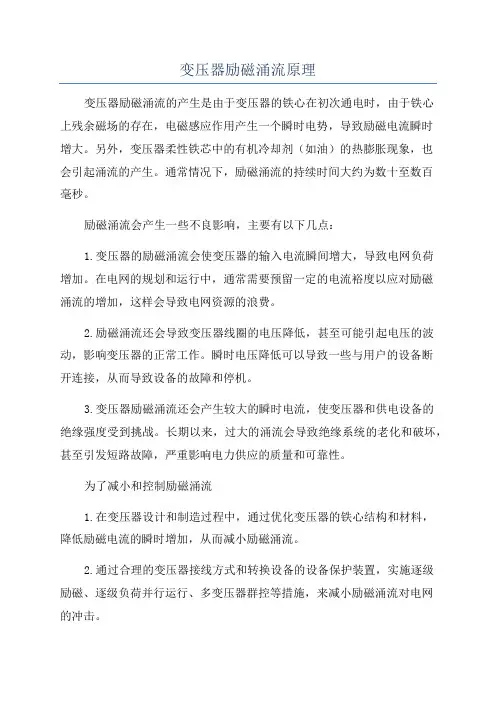

变压器励磁涌流原理变压器励磁涌流的产生是由于变压器的铁心在初次通电时，由于铁心上残余磁场的存在，电磁感应作用产生一个瞬时电势，导致励磁电流瞬时增大。

另外，变压器柔性铁芯中的有机冷却剂（如油）的热膨胀现象，也会引起涌流的产生。

通常情况下，励磁涌流的持续时间大约为数十至数百毫秒。

励磁涌流会产生一些不良影响，主要有以下几点：1.变压器的励磁涌流会使变压器的输入电流瞬间增大，导致电网负荷增加。

在电网的规划和运行中，通常需要预留一定的电流裕度以应对励磁涌流的增加，这样会导致电网资源的浪费。

2.励磁涌流还会导致变压器线圈的电压降低，甚至可能引起电压的波动，影响变压器的正常工作。

瞬时电压降低可以导致一些与用户的设备断开连接，从而导致设备的故障和停机。

3.变压器励磁涌流还会产生较大的瞬时电流，使变压器和供电设备的绝缘强度受到挑战。

长期以来，过大的涌流会导致绝缘系统的老化和破坏，甚至引发短路故障，严重影响电力供应的质量和可靠性。

为了减小和控制励磁涌流1.在变压器设计和制造过程中，通过优化变压器的铁心结构和材料，降低励磁电流的瞬时增加，从而减小励磁涌流。

2.通过合理的变压器接线方式和转换设备的设备保护装置，实施逐级励磁、逐级负荷并行运行、多变压器群控等措施，来减小励磁涌流对电网的冲击。

3.应用先进的励磁系统，如智能励磁控制技术、励磁变压器的多种调整和优化方案，并加强变压器的维护管理，提高励磁系统和变压器的可靠性和稳定性。

总之，励磁涌流是变压器中存在的一种不良电气现象。

通过优化设计、合理布置和维护管理，可以有效地减小和控制励磁涌流，从而保证变压器和电力系统的正常运行。

变压器励磁涌流原理变压器励磁涌流是指在变压器初次通电或负载快速变化时，由于变压器磁路的非线性特性和励磁电流的突变，导致瞬态励磁涌流的现象。

这种励磁涌流不仅会给电网带来较大的冲击，还会给变压器本身造成额外的负荷，引起变压器的发热和运行不稳定性。

变压器的励磁涌流主要由以下几个方面造成：1.磁路的非线性特性：变压器的铁芯磁导率随磁场强度的变化而发生微小的变化，导致励磁电流的波形与电压波形不完全相同，出现高次谐波成分。

这些高次谐波会引起瞬态励磁涌流。

2.变压器的惯性：变压器由于具有自感性，当励磁电流突变时，变压器中的电流无法立即发生变化，会产生瞬态励磁涌流。

3.励磁电源的特性：励磁电源在初次通电或负载快速变化时，由于电源的电压输出特性和电极的电容性质，会产生较大的电流突变，导致励磁电流的瞬态变化。

由于励磁涌流的存在，会对电网和变压器产生一定的不良影响：1.对电网的影响：励磁涌流会导致电网瞬态电压的波动和振荡，甚至引起电压闪跳和电压失调。

对电网而言，这是一种干扰，会对电网的稳定性和供电质量造成一定的影响。

2.对变压器的影响：励磁涌流能额外提供给变压器一部分无用的有功负荷，导致变压器的额定负载和温升增加，降低了变压器的功率因数和效率。

此外，励磁涌流还会使得变压器线圈内的电流增大，导致电流密度升高，加剧了线圈绕组的发热，进一步影响变压器的运行稳定性和寿命。

为了减小励磁涌流对电网和变压器的影响，可以采取以下措施：1.优化变压器设计：通过选择合适的磁性材料、调整变压器的铁芯形状和绕组结构等，减小变压器的非线性特性，降低励磁涌流的发生。

2.使用励磁涌流限制装置：通过在变压器的励磁回路中串联合适的电感器或限流电阻，可以限制励磁涌流的大小，减小其对电网和变压器的影响。

3.控制励磁电源：在变压器初次通电或负载快速变化时，采取合适的控制策略，通过逐步增加励磁电流的大小，限制励磁涌流的产生。

总之，励磁涌流是变压器运行中的一种瞬态现象，会给电网和变压器本身带来一定的不良影响。
