2021届新高考地理二轮微专题复习强化练：地质剖面图的判读(含解析)

2021届高考地理复习重点突破：地形剖面图的判读（含详解）学校:___________姓名：___________班级：___________考号：___________第I卷（选择题）下图为某地区沿南回归线所作的地形剖面，读地形剖面图，完成下列小题1.关于该地所在地区的说法正确的是（）A.该地位于澳大利亚大陆B.该地中部地区为刚果盆地C.F地附近的山地为安第斯山脉D.G地形区大部分位于阿根廷境内2.E地的气候类型是（）A.热带雨林气候B.热带沙漠气候C.亚热带季风气候D.地中海气候下图为某区域沿回归线所作的地形剖面示意图。

据图完成下列小题。

3.该区域位于()A.北非西部B.印度半岛西部C.大洋洲西部D.南美洲西部4.与图示沙漠核心区自然地理特征不相符的是()A.河流稀少B.终年炎热C.植被稀疏D.光照强烈5.图示海岸沙漠区常见大雾弥漫，其成因主要是()A.沿岸暖流增湿B.海水蒸发强烈C.沿岸寒流降温D.大气对流旺盛读“沿20°N纬线所作的地形剖面图”，完成下列小题。

6.乙地形区的地形地势特征不包括（）A.地势起伏大B.中间高四周低C.山河相间D.北高南低7.甲、乙两地形区河流共同的水文特征是（）A.水量小B.落差小C.有冰期D.水位变化大读“世界某大陆地形剖面图”，完成下列小题。

8.该大陆上分布面积最广的森林是A.亚寒带针叶林B.热带雨林C.温带落叶阔叶林D.亚热带常绿阔叶林9.关于图中数码代表的地理现象的叙述，正确的是A.①地是温带海洋性气候B.②地有丰富的煤炭资源C.③平原主要的经济作物是棉花D.④地有色金属矿产资源丰富读“某区域沿89°E地形剖面示意图”，完成下列小题。

10.上图是一张()A.等高线地形图B.分层设色地形图C.地形素描图D.地形剖面图11.判断该区域的地势起伏情况()A.东高西低B.西高东低C.南高北低D.北高南低读“我国四大盆地地形剖面示意图”。

据此完成下列小题。

高三地理复习专题讲解：地质剖面图的判读技巧一、专题讲解地质剖面图的判读技巧(1)岩层新老关系的判断①根据岩层层序确定：沉积岩是受沉积作用形成的，因而一般的规律是岩层年龄越老，其位置越靠下，岩层年龄越新，其位置越靠上(接近地表)。

如上图中沉积岩Ⅰ的形成时间晚于沉积岩Ⅱ。

②根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断。

喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如上图中岩浆岩的形成时间晚于沉积岩Ⅰ和沉积岩Ⅱ。

变质岩是在变质作用下形成的，且多是在岩浆活动的影响下形成的，因而变质岩的形成晚于其相邻的岩浆岩。

(2)地质构造和构造地貌的判断①根据岩层是否连续判断褶皱或断层。

②根据岩层弯曲形状或新老关系判断背斜和向斜。

如上图中甲处的地质构造为背斜。

③根据地表起伏状况判断地貌类型，如背斜山(谷)、向斜谷(山)、断块山、断层谷、陡崖等。

(3)地壳运动过程的判断①根据岩层上下关系。

若岩层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

②根据岩层的弯曲。

若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳水平运动使岩层发生褶皱运动。

如上图中甲处岩层弯曲说明其受到了水平挤压作用。

③根据岩层的缺失。

若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆起，使当地的地势抬高，终止了沉积过程；或者原沉积物层剥蚀完毕；也可能是当时当地气候变化，没有了沉积物来源。

④根据侵蚀面。

若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后，遭受到外力侵蚀。

若侵蚀面上覆新的岩层，是因为之后该地又经历了沉积作用。

如上图甲处上部岩层的不完整说明经历了侵蚀作用，沉积岩Ⅰ的覆盖说明又经历了沉积作用。

⑤根据侵入岩。

若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。

如上图中花岗岩的存在说明经历了岩浆侵入。

二、同步训练下图为某地区的地质剖面示意图。

地形剖面图的判读[知识点拨]1.地形剖面图的基本判读方法判断地形剖面图是否准确的关键点(如下图)判读地形剖面图，主要抓住以下“三看”①看起止点海拔是否准确：A在200～250 m之间，B在250～300 m之间。

②看极值点是否准确：a在250～300 m之间；b在150～200 m之间；c在350～400 m之间。

③看地势起伏是否一致：从A到B经过了升高—降低—迅速升高—缓慢降低的过程。

2.通视问题的分析方法通视问题可通过作地形剖面图来解决。

如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡，则两地可互相通视。

常见的有以下两种情况。

(1)根据坡度陡缓情况。

注意“凹形坡”与“凸形坡”的不同。

从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。

(如图1)图1(2)是否穿越沟谷。

如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法通视(如左图)。

两地之间可能有山脊存在，一般情况下，凸坡也不能通视，如下图中，A点不能看到B点。

(如右图)图23.地形剖面图的绘制步骤第一步：确定剖面线。

在等高线图上画出一条剖面线(可能为已知，如下图中的A－B)。

第二步：建坐标。

纵坐标表示高度，横坐标表示水平距离。

第三步：确立比例尺。

垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显；水平比例尺与原图一致。

第四步：描点。

将剖面线与等高线的所有交点(或仅描关键点，如最高点、最低点)按其水平距离和高程转绘到坐标图中。

第五步：连线。

用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势(如下图中8′、9′两点高度相同，两者之间为河谷，地势较低)。

AB间的剖面图如下：[典题示例](2014·上海高考)读某地区等高线示意图(单位：m)和地形剖面图(单位：m)，回答(1)～(2)题。

(1)图1中剖面线AB 和MN 的交点在图2两剖面图上所对应的位置分别是( ) A ．①和③ B ．②和③ C ．①和④D ．②和④(2)若该区位于一拟建水库的库区内，当最高蓄水位达海拔150 m 时，图示范围内将出现( ) A ．一个岛 B ．两个岛 C ．三个岛D ．无岛[学审题析题] (在“____”上填关键点)[对点练习]1．(2015·天津文综，4)某矿物形成于上地幔软流层，后随岩浆活动到达地表。

类型五剖面图的判读(2024·全国甲卷)下图为某区域的典型剖面示意图，该区域的山坡受流水侵蚀，谷地持续接受沉积，山坡多生长森林，谷地中草甸广泛发育。

据此，完成1～2题。

1．奠定该区域地貌基本格局的是( )A．冰川作用 B．流水作用C．构造运动 D．风沙作用2．导致山坡与谷地植被分异的主要因素是( )A．气温 B．降水C．土壤温度 D．土壤水分[思维过程]第1题，第2题，[解析]第1题，该区域的基本地貌表现为地壳挤压形成的褶皱山脉，故C项正确；图中并没有显示冰川作用的痕迹，A项错误；流水作用形成山谷中的沉积物，但不是地貌的主要方面，B 项错误；图中植被较为茂密，风沙作用比较微弱，D项错误。

故选C。

第2题，从图中可以看出，山坡地势较高，而山谷地势较低，造成地下水水位不一，谷地中地下水接近地表，造成土壤中水分较多，形成沼泽化土壤，形成草甸植被，故D项正确；山坡和山谷气温、土壤温度差异不是造成植被分异的主要因素，A、C项错误；山坡和山谷地区降水量差异较小，B项错误。

故选D。

[答案] 1.C 2.D1．图示特点地理剖面一般是沿某一线段向下所作的垂直切面，其能直观、形象地反映地理现象和规律的本质特征。

如地形剖面图是从地表沿某一方向向下所作的垂直断面图形，它能直观地显示该方向上地面的起伏和坡度的陡缓。

画法：从等高线图上剖面线与每条等高线相交的各点分别向下引垂线，按肯定的垂直比例尺将各点转绘到相应的高度位置上，然后连成平滑的曲线，即可得到沿该剖面线所作的地形剖面图。

比例尺：垂直比例尺大于水平比例尺。

用途：表示某方向上的地面起伏和坡度陡缓。

2．常考内容(1)地形剖面图。

沿某一条纬线(如南回来线、北回来线)作非洲、南美洲、北美洲、大洋洲的地形剖面图，就山脉，高原，平原，植被和自然带，矿产，农业类型及农作物，气候类型及成因等设计问题，突出地形地势特点及其对气候的影响。

也可沿某一条经线作某大洲(国家或地区)的地形剖面图，如沿赤道所作的非洲地形剖面图，沿南纬30°所作的地形剖面图，沿东经20°经线所作的地形剖面图，美国地形剖面图，中国地势三级阶梯地形剖面图等。

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。

关闭Word文档返回原板块。

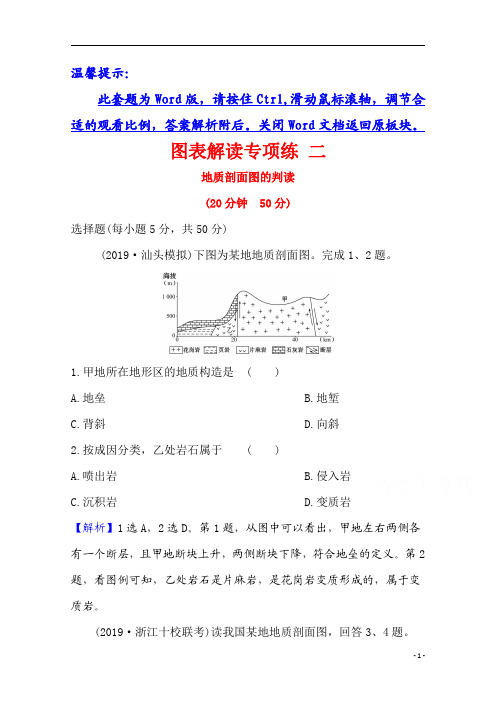

图表解读专项练二地质剖面图的判读(20分钟50分)选择题(每小题5分，共50分)(2019·汕头模拟)下图为某地地质剖面图。

完成1、2题。

1.甲地所在地形区的地质构造是()A.地垒B.地堑C.背斜D.向斜2.按成因分类，乙处岩石属于()A.喷出岩B.侵入岩C.沉积岩D.变质岩【解析】1选A，2选D。

第1题，从图中可以看出，甲地左右两侧各有一个断层，且甲地断块上升，两侧断块下降，符合地垒的定义。

第2题，看图例可知，乙处岩石是片麻岩，是花岗岩变质形成的，属于变质岩。

(2019·浙江十校联考)读我国某地地质剖面图，回答3、4题。

3.该地地质构造类型属于()A.背斜B.向斜C.地垒D.地堑4.图示地区所经历的主要地质过程依次是()A.固结成岩-侵蚀搬运-挤压变形B.挤压变形-固结成岩-侵蚀搬运C.固结成岩-挤压变形-侵蚀搬运D.侵蚀搬运-固结成岩-挤压变形【解析】3选B，4选C。

第3题，结合图示可知，该地岩层呈现向下弯曲的形态，且存在中间岩层新两翼岩层老的情况。

该地地质构造类型属于向斜。

第4题，结合图示可知该地质构造类型是向斜，石灰岩、页岩和砂岩各岩层均属于沉积岩，应该是先经历沉积后固结成岩，再受地壳运动挤压褶皱变形形成向斜，而部分地区被流水侵蚀形成河谷，石灰岩被流水溶蚀后形成崎岖不平的地形。

下图为某地区地质剖面图。

读图，完成5、6题。

5.岩浆岩形成年代的先后顺序是()A.①②③B.②③①C.③①②D.③②①6.图中()A.甲处的断层由内外力共同作用而形成B.乙处是因地壳水平运动而形成的向斜C.丙处可能有化石且可能存在变质作用D.丁处地表形态是由火山灰堆积而形成【解析】5选B，6选C。

第5题，根据岩浆通道状态来判断岩浆岩形成年代的先后顺序，②所在岩浆通道最早被上层沉积岩层覆盖，故形成最早；③岩浆通道也有上覆沉积岩层，①岩浆通道没有受到影响，故①形成最晚，则先后顺序是②③①。

读图专项练(四) 地质剖面图的判读[2023·山东菏泽模拟]下图示意我国某地区地质剖面。

据此完成1～3题。

1．造成图中岩层弯曲变形的主要地质作用是( )A．岩浆活动 B．变质作用C．地壳运动 D．外力作用2．下列关于图中①②两处地质构造及地貌的叙述，正确的是( )A．①处位于向斜顶部，岩层受张力作用，被侵蚀成谷地B．②处位于背斜槽部，岩层受挤压，不易被侵蚀，形成山岭C．①处地质构造为背斜，岩层中间新、两翼老D．②处地质构造为向斜，岩层中间新、两翼老3．若在该地区修建一条隧道，则应选择的隧道位置与走向正确的是( )A．M处东西方向 B．M处南北方向C．N处南北方向 D．N处东西方向[2023·浙江杭州模拟]下图为某地地形剖面图。

据此完成4～5题。

4．由图可知，图中区域的形成顺序由早到晚排列可能正确的是( )A．ABDC B．CABD C．ACBD D．ADBC5．结合材料，下列说法正确的是( )①甲处海拔较高，应为断块山②断层处可能会形成泉水③B岩层周围可能发现变质岩④河流流向为自西向东流A．①②B．②③ C．①④D．③④读某地地质构造示意图，回答6～7题。

6．下列关于图示①②③处的叙述，正确的是( )A．①处属于向斜构造，适宜建设隧道B．②处岩石坚硬，地壳稳定C．③处属于背斜构造，在内力作用下可以形成山谷D．①处的岩层可能含有丰富的地下水7．下列关于图中地理事件发生顺序的判断，正确的是( )A．③处侵蚀晚于②处构造的出现B．①处和③处构造同时形成C．②处构造形成早于④处岩层D．②处构造形成早于①处构造[2023·湖南五市十校模拟]大多数地质学家认为油气是地质时期有机物通过漫长的沉积压缩和加热后逐渐形成的，形成之后会渗透到附近的岩层中，在良好的储油气构造中形成油气矿藏地。

位于东非大裂谷的来湖盆地层下层以湖泊相夹砂岩泥页岩为主，是油气生成的主要岩石，上层为三角洲相砂岩和湖泊相泥页岩互层分布。

2021届高考地理二轮复习图表专题训练地貌示意图下图为我国某局部地区地形及地表岩层分布情况示意图,该地的地下岩层也均成层分布。

读图完成下题。

1.图示地区( )A.山脉大体上呈南北走向B.a处受外力堆积作用明显C.b处可能开采到地下水D.c处岩层受挤压形成向斜2.若a和e两地自然植被类型不同,则d山最可能是( )A.庐山B.华山C.泰山D.黄山左图为某地地貌景观图,右图为地质构造剖面图。

读图完成下题。

3.左图中地质构造对应右图中的( )A.甲B.乙C.丙D.丁4.右图中甲乙丙三处( )A.甲处岩层紧实,不易被侵蚀B.乙处堆积作用显著,成为山岭C.丙处岩石破碎,不宜修建水库D.三处地下水都丰富下图为沿地表PP′路线的野外地质考察资料图。

图中逆断层是指上盘(断层面以上岩块)沿断层面相对上升的断层;地层走向为地层面与水平面的交线;地层倾角(图中数值)为地层面与水平面的最大交角。

读图完成下面小题。

5.下列地质剖面图中,最符合上图的是( )A. B.C. D.6.甲、乙、丙、丁四地中最可能有油气蕴藏的是( )A.甲B.乙C.丙D.丁下图是某地地形剖面及其地下某一沉积岩层埋藏深度示意图。

岩层的埋藏深度(岩层上边界与地面的垂直距离)可以用来帮助恢复岩层的形态。

丙处岩石类型与周围明显不同。

读图,回答下面小题。

7.仅考虑太阳辐射的影响,图示甲处地貌未来最先可能演变成( )A.背斜山B.向斜山C.背斜谷D.向斜谷8.该岩层在乙处出现缺失的原因及丙处的岩石类型最可能是( )A.受张力作用,岩层破碎被侵蚀花岗岩B.受挤压作用,岩层破碎被侵蚀石灰岩C.因流水堆积,岩层被覆盖砂岩D.因断裂陷落,岩层被覆盖黏土下图为南半球某区域地貌景观和地质剖面图,图中河流向东注入海洋,a、b分别位于河流的南北两岸。

据此完成下面小题。

9.下列有关图中地貌的成因,说法正确的是( )A.M山的形成只与内力作用有关B.河口三角洲处以海浪侵蚀为主C.①处山谷以风力侵蚀作用为主D.②处地貌以流水沉积作用为主10.下列有关图中内容的说法正确的是( )A.a—沉积作用B.b—侵蚀作用C.河口附近的江心洲最终将与南岸相连D.M山的基带是亚热带常绿硬叶林带下图示意某地地质构造剖面,据此完成下面小题。

专练15 地质构造及其剖面图的判读[2020·全国卷Ⅲ，7～8]如图示意某地质剖面，其中①指断层。

据此完成1～2题。

1．①②③④中最先形成的是( )A．① B．②C．③ D．④2．砂砾石层的下界为相对平坦而广阔的面。

该面形成时期，所在区域可能( )A．地壳持续抬升，遭受侵蚀B．地壳持续下降，接受沉积C．地壳运动稳定，遭受侵蚀D．地壳运动稳定，接受沉积[2020·重庆九校联盟联考]读某地区地质剖面图，完成3～4题。

3．图示地区发生火山喷发至少有( )A．2次 B．3次C．4次 D．5次4．该地质构造图出现在下图中的( )A．a与小北山之间 B．b与北区火山之间C．c与南区火山之间 D．d与六棱山之间5．[2020·全国卷Ⅰ，37(1)～(3)]阅读图文资料，完成下列要求。

形成玄武岩的岩浆流动性好，喷出冷凝后，形成平坦的地形单元。

如图所示，某海拔500米左右的玄武岩台地上，有较多海拔700米左右的玄武岩平顶山，及少量海拔900米左右的玄武岩尖顶山。

调查发现，构成台地、平顶山、尖顶山的玄武岩分别形成于不同喷发时期。

(1)指出玄武岩台地形成以来因流水侵蚀而发生的变化。

(2)根据侵蚀程度，指出构成台地、平顶山、尖顶山的玄武岩形成的先后次序，并说明判断理由。

(3)说明玄武岩台地上有平顶山、尖顶山分布的原因。

专练15 地质构造及其剖面图的判读1～2.解析：第1题，根据沉积岩的形成顺序可知，通常情况下下部的沉积岩先形成，上部的沉积岩后形成。

图中最先形成的是沉积岩④，后受到挤压作用发生弯曲变形形成褶皱，当地应力足够大时发生断裂，形成断层①，之后接受沉积形成沉积岩②，最后岩浆喷发形成喷出岩③。

故选D。

第2题，砂砾石层下界相对平坦广阔，说明地壳运动相对稳定，先遭受侵蚀，后接受沉积，形成沉积岩砂砾石层，C项正确。

答案：1.D 2.C3～4.解析：第3题，读图可知，火山碎屑层有4层，与湖相沉积层相间分布，图示地区发生火山喷发的次数为4次，故C项正确。

2021高考地理命题方向：地质剖面图命题方向1 地质剖面图的判读“飞来峰”即外来岩块，常见老岩层覆盖在新岩层上，通常是老岩层自远处推移而来，上覆于相对停留在原地不动的原地岩块之上。

读某地飞来峰附近的地质剖面图，其中⑤岩层形成年代比⑥岩层早。

据此完成1～3题。

1．下列岩层中，形成年代最早的是( )A．① B．②C．③ D．④答案 A解析结合材料“其中⑤岩层形成年代比⑥岩层早”可推测出，①岩层形成年代早于④岩层；沉积岩先形成的在下，后形成的在上，可判断出③岩层形成晚于②，②岩层形成晚于⑥，⑥岩层形成晚于⑤，⑤岩层形成晚于④，可知形成最早的岩层是①，A项正确。

2．据图判断，“飞来峰”成为“峰”的主要地质作用是( )A．岩层断裂B．水平挤压C．外力侵蚀D．推移上覆答案 C解析读图可知，“飞来峰”的“峰”与左侧岩层是一致的，由于外力侵蚀，与左侧岩层之间有一谷地，主要地质作用是外力侵蚀，C项正确。

3．关于图中甲处的褶曲形态及判断理由，下列说法正确的是( )A．向斜，岩层向下弯曲B．背斜，岩层向上隆起C．背斜，中心岩层老两翼新D．向斜，中心岩层新两翼老答案 D解析由材料“其中⑤岩层形成年代比⑥岩层早”可知，甲处岩层中间新，两翼老，为向斜，D项正确。

同步训练下图为某地区的地质剖面示意图。

读图回答1~2题。

1.地质构造和岩层形成的先后顺序是( )A.甲、乙、丙B.乙、丙、甲C.丙、乙、甲D.丙、甲、乙2.在地质演化过程中,形成褶皱的次数是( )A.1B.2C.3D.4[解析] 1.B 2.B 第1题,本题主要考查地质构造与地壳运动。

从该地区的地质剖面示意图可以看出,乙处岩层出现断裂、错位,为断层构造;丙为侵入型岩浆岩层,为岩浆侵入乙所在岩层形成的,丙岩层上方为侵蚀面,再往上才形成沉积岩层甲。

所以B正确。

第2题,本题主要考查地质构造与地貌。

根据所学知识可知,未形成褶皱的沉积岩层应与地平面平行,而形成褶皱后沉积岩层发生弯曲变形。
