钢木结构实验边台：长度可以定做*宽度750*高度800；（按米来算价格钢木结构中央实验台；长度可以定做*宽度是1500*高度800一、材质说明1、C型主架：采用40*60*1.2mm钢材材料，表面经酸洗、磷化、均匀灰白环氧喷涂，化学防锈处理，耐酸碱腐蚀。
2、台面：12.7mm厚优质实芯理化板（边缘加厚至25.4mm)。
台面表面经技术处理，光滑无毛孔，台面边缘加厚并作收边处理，台面前下方开有止水槽，台面连接处采用防止液体渗漏结构，设计合理、做工精细、实用性高。
3、柜门、抽面：采用18mm厚优质的防潮三聚氰胺中纤密度板。
所以断面经优质2mm厚pvc防水封边处理。
要求不翘不裂、耐潮耐热、质地结实、表面平整、耐承重、抗冲击、有一定的强度。
所用板材的甲醛含量均低于国家标准。
4、柜身：采用15mm厚优质的防潮三聚氰胺中纤密度板。
所以断面经优质1.5mm厚pvc防水封边处理。
要求不翘不裂、耐潮耐热、质地结实、表面平整、耐承重、抗冲击、有一定的强度。
所用板材的甲醛含量均低于国家标准。
背板设活动板，以方便维修。
5、抽屉:面板材质同门板相同，其它材质同柜身相同。
6、活动背板：5mm厚双面灰白色三聚氰胺中纤密度板，所有断面经优质pvc封边1.5mm)防水处理，背板可拆卸便于使用过程中检修水、电、气等管道。
7、铰链：采用东泰DTC铰链。
弹性好，外型美观，使用过程中无噪音。
8、滑轨：采用东泰DTC 优质钢珠重型静音滑到，抽屉采用三节承重滑道，开合平稳，承重力强。
9、扣手：扣手为一字长条”C型铝型材”扣手，模具成型，表面经酸洗、磷化、电泳及电镀粉沫喷涂等化学处理，耐腐蚀，防潮，外形美观。
10、地脚：采用进口实验室专用耐腐蚀，注塑专用垫，抗氧化橡胶地脚，耐用、耐磨、防水及调节水平功能，可适于不同的地面环境，高度可调20-40㎜，方便实用。
钢木中央实验台；长度可以定做*宽度1500*高度800一、材质说明1、C型主架：采用40*60*1.2mm钢材材料，表面经酸洗、磷化、均匀灰白环氧喷涂，化学防锈处理，耐酸碱腐蚀。

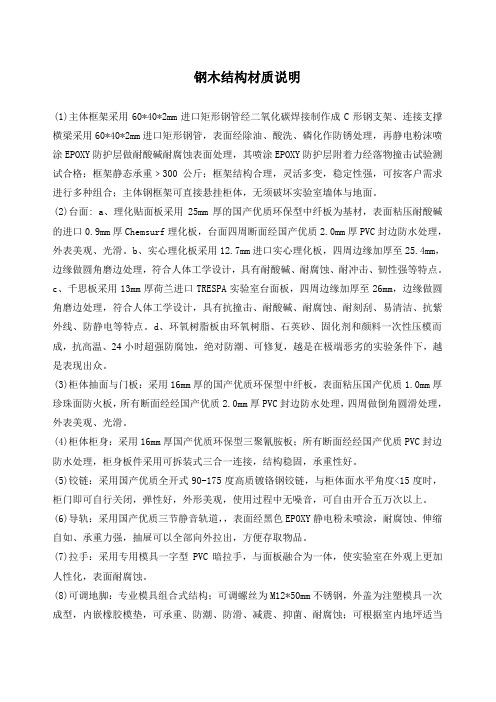

钢木结构材质说明(1)主体框架采用60*40*2mm进口矩形钢管经二氧化碳焊接制作成C形钢支架、连接支撑横梁采用60*40*2mm进口矩形钢管，表面经除油、酸洗、磷化作防锈处理，再静电粉沫喷涂EPOXY防护层做耐酸碱耐腐蚀表面处理，其喷涂EPOXY防护层附着力经落物撞击试验测试合格；框架静态承重﹥300公斤；框架结构合理，灵活多变，稳定性强，可按客户需求进行多种组合；主体钢框架可直接悬挂柜体，无须破坏实验室墙体与地面。
(2)台面: a、理化贴面板采用25mm厚的国产优质环保型中纤板为基材，表面粘压耐酸碱的进口0.9mm厚Chemsurf理化板，台面四周断面经国产优质2.0mm厚PVC封边防水处理，外表美观、光滑。
b、实心理化板采用12.7mm进口实心理化板，四周边缘加厚至25.4mm，边缘做圆角磨边处理，符合人体工学设计，具有耐酸碱、耐腐蚀、耐冲击、韧性强等特点。
c、千思板采用13mm厚荷兰进口TRESPA实验室台面板，四周边缘加厚至26mm，边缘做圆角磨边处理，符合人体工学设计，具有抗撞击、耐酸碱、耐腐蚀、耐刻刮、易清洁、抗紫外线、防静电等特点。
d、环氧树脂板由环氧树脂、石英砂、固化剂和颜料一次性压模而成，抗高温、24小时超强防腐蚀，绝对防潮、可修复，越是在极端恶劣的实验条件下，越是表现出众。
(3)柜体抽面与门板：采用16mm厚的国产优质环保型中纤板，表面粘压国产优质1.0mm厚珍珠面防火板，所有断面经经国产优质2.0mm厚PVC封边防水处理，四周做倒角圆滑处理，外表美观、光滑。
(4)柜体柜身：采用16mm厚国产优质环保型三聚氰胺板；所有断面经经国产优质PVC封边防水处理，柜身板件采用可拆装式三合一连接，结构稳固，承重性好。
(5)铰链：采用国产优质全开式90-175度高质镀铬钢铰链，与柜体面水平角度<15度时，柜门即可自行关闭，弹性好，外形美观，使用过程中无噪音，可自由开合五万次以上。
(6)导轨：采用国产优质三节静音轨道，，表面经黑色EPOXY静电粉未喷涂，耐腐蚀、伸缩自如、承重力强，抽屉可以全部向外拉出，方便存取物品。
附件：实验室家具材质及配件说明（图件供参考）钢木实验台一、实验桌主体钢架说明：采用60*40*1.5mm 壁厚优质矩形钢管，以满焊工艺焊接成形。
表面经过脱脂酸洗、磷化、处理后，再涂环氧树脂粉体烤漆（注：颜色为银灰白色）二、实验桌台面说明：实验桌台面：采用12.7mm厚度美国威盛亚实芯理化板制作,并把边缘双叠加厚到25.4mm,再通过机械倒圆角,抛光处理,起到四边光滑平整无锐角。
三、实验桌柜体结构规格说明：1、柜体：结构采用厚18±1mm优质品牌E1 级环保优质防水刨花板制作，柜体内外为银灰白色经高压被覆处理，并以封边条采热熔胶防水封边处理。
2、背板：采用厚12mm 高密度板制作，颜色为银灰白色三聚氰胺板经高压被覆处理。
可拆卸检查维修方便。
3、柜体门板及抽屉：采用厚18±1mm优质品牌E1 级环保优质防水刨花板制作，双面贴三聚氰胺，并以厚2±0.2mm 硬质PVC 封边条，采用热熔胶防水封边处理，且封边条边缘须经倒圆角修饰，不得有锐角或凸出。
4、抽屉：采用四面抽墙与抽屉结合，抽墙板用厚18±1mm 优质品牌E1 级环保优质防水刨花板制作，双面贴三聚氰胺板经高压被覆处理。
5、层板：采用厚18±mm 优质品牌E1 级环保优质防水刨花板制作，双面贴三聚氰胺板经高压被覆处理，并以封边条，采用热熔胶防水封边处理。
6、加固横梁：为提高刨花板的拉钉率和承载力，木柜底部加有方钢管支撑。
固定。
四、五金配件及其它1．铰链：采用固特金属铰链具900 开启方向。
2．滑轨：抽屉两侧滑轨采用固特三节静音道轨。
3．调整脚：采用ABS 工程塑胶脚防腐防水，可自由调整高低及水平。
4．电源：采用知名品牌多功能式86 型电源插座。
5．把手：采用实验桌专用PP 一体成型把手。
6．龙头：采用台雄品牌之化验龙头。
7．水槽：为台雄品牌PP 水槽,安装方式为下托式,附有隔臭弯式三元件连接。
全钢药品柜柜体材质：采用厚1.0 mm的冷轧钢板模压成型，所有柜体表面均经过EPOXY RESIN 粉末静电喷涂处理，具有抗酸碱和耐高温特性。
技术参数及说明一、钢木实验台产品设计标准及材质要求1、实验台台面台面采用12.7mm厚实芯理化板，边缘加厚25.4mm,具有良好的耐酸碱、耐磨、耐刮性能，操作面前缘经圆滑处理，下部设为止水槽，光滑不伤手。
2、金属主框架部分1.支撑主框架材料使用要求; 钢架选用40*60*1.5mm，表面酸洗磷化再经环氧树脂静电粉末喷涂。
外表美观，承重性强，配置多种功能型设施，如电源插座、过载保护、各种实验用气体、给排水、试剂架排风系统、吊柜等，试剂架层板活动可调。
2.前后连接槽板1.0MM金属冷轧板压弯制作,与主框架连接采用M8*20MM专用内六角螺丝紧固,槽板表面经处理后环氧树脂粉末喷涂。
3.后端可拆卸用于维修的门板，采用环保E1级防潮三聚氰胺板，表面经处理后环氧树脂粉末喷涂。
4.后下连接板采用1.0MM金属冷轧板制作,连接板表面经环氧树脂粉末喷涂。
5.钢制主体支撑框架需要配用多种箱体结构及多种款式组合，如左右推拉式箱体，卡吊式箱体，活动式箱体。
3、基箱部分钢制金属结构体材质要求：1.箱体；包括箱体的两侧侧板、门板、抽屉板，门板采用18mm厚环保E1级防潮三聚氰胺板，所有断面经优质PVC封边防水处理，四边挑角圆滑处理。
柜体采用18mm厚环保E1级防潮三聚氰胺板,外露断面经优质1.5mm厚PVC封边条配合进口热熔胶作防水处理。
抽屉采用抽厢式，面板材质同门板，底板用12mm厚环保E1级防潮三聚氰胺板，两侧采用三节式导轨，伸缩自如，存放或取物品简便2.所有抽屉面板、门面板均采用为60度导液设计。
4.试剂架部分1.钢制试剂架功能配置：试剂架立柱采用100mm*40mm*1.2mm型钢，钢制托壁，双层层板采用10mm厚玻璃且上下可调节高度金属部分表面均经过酸洗、磷化处理后，再进行环氧树脂静电喷涂耐腐蚀处理，边沿使用不锈钢护栏.根据用户的需求可配制：电源插座、过载保护、各种实验用气体、给排水、试剂架排风系统、吊柜等。
5、附件部分(实验室专用水龙头等水气配件)1.实验室专用插座及插座支架：材料为防火耐高温PC材料，要求防尘、防溅、具有自动闭合功能的防覆盖。

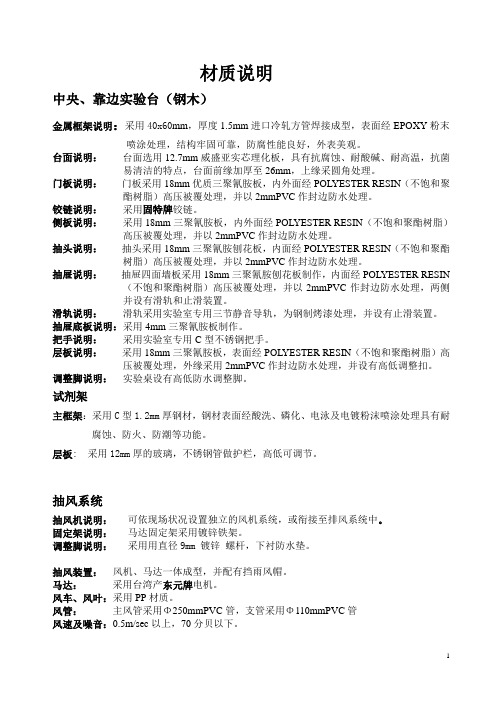

材质说明中央、靠边实验台（钢木）金属框架说明：采用40x60mm，厚度1.5mm进口冷轧方管焊接成型，表面经EPOXY粉末喷涂处理，结构牢固可靠，防腐性能良好，外表美观。
台面说明：台面选用12.7mm威盛亚实芯理化板，具有抗腐蚀、耐酸碱、耐高温，抗菌易清洁的特点，台面前缘加厚至26mm，上缘采圆角处理。
门板说明：门板采用18mm优质三聚氰胺板，内外面经POLYESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
铰链说明：采用固特牌铰链。
侧板说明：采用18mm三聚氰胺板，内外面经POLYESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
抽头说明：抽头采用18mm三聚氰胺刨花板，内面经POLYESTER RESIN（不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理。
抽屉说明：抽屉四面墙板采用18mm三聚氰胺刨花板制作，内面经POL YESTER RESIN （不饱和聚酯树脂）高压被覆处理，并以2mmPVC作封边防水处理，两侧并设有滑轨和止滑装置。
滑轨说明：滑轨采用实验室专用三节静音导轨，为钢制烤漆处理，并设有止滑装置。
抽屉底板说明：采用4mm三聚氰胺板制作。
把手说明：采用实验室专用C型不锈钢把手。
层板说明：采用18mm三聚氰胺板，表面经POL YESTER RESIN（不饱和聚酯树脂）高压被覆处理，外缘采用2mmPVC作封边防水处理，并设有高低调整扣。
调整脚说明：实验桌设有高低防水调整脚。
试剂架主框架：采用C型1.2mm厚钢材，钢材表面经酸洗、磷化、电泳及电镀粉沫喷涂处理具有耐腐蚀、防火、防潮等功能。
层板: 采用12mm厚的玻璃，不锈钢管做护栏，高低可调节。
抽风系统抽风机说明：可依现场状况设置独立的风机系统，或衔接至排风系统中。
固定架说明：马达固定架采用镀锌铁架。
调整脚说明：采用用直径9mm 镀锌螺杆，下衬防水垫。
抽风装置：风机、马达一体成型，并配有挡雨风帽。
钢木实验边台作者：山东创博实验室装备有限公司发布时间：2015-11-6 本文被阅读30 次（一）、实验台台面技术说明1．材料：台面采用12.7mm厚芯理化板，边沿加厚为25.4mm，耐腐蚀、防水、耐高温耐磨、耐抗击、不变形、无毒、易清洁、并具有良好的承重性能。
2．加工工艺：台面板的外侧进行小圆弧倒圆处理，台面下缘底部并加工止水沟防止积水滴入柜体内。
3．安装：台面板接缝使用高品质的专用黏合剂，接合处的缝隙不超过2mm，并保持平整，各邻接的台面在同一水平面上。
（二）、实验台柜体技术说明1. 柜体材质：柜体采用18mm厚E1级刨花板，外贴优质三聚氰胺板。
2．C型钢架：60×40 mm钢管，壁厚1.2mm. 钢管制作经EPOXY喷涂处理，具有抗酸碱和耐高温特性，连接杆采用30 mm×30 mm×1.2 mm钢管制作经EPOXY喷涂处理，连接翼采用2mm钢板制作经镀锌处理，高低调整脚采用M10mm螺丝（电镀处理）调整高度大于10mm，整体结构为下承式，台面可承重250kg不变形。
3．涂层厚度：所有的实验台的钢板表面经环氧树脂静电粉末喷涂，喷涂均匀，厚度不低于50μM(±5%)，抗腐蚀性能强。
4．活动背板：为方便管线安装维护，柜体背板具维修通口设计，其上封板为活动式背板。
5．柜体抽屉：PVC隐藏式拉手，每个抽屉带静音限位功能，承重为35kg以上，采用18mm 厚E1级刨花板，外贴优质三聚氰胺板；两侧采用三节式导轨，伸缩自如，存放或取物品简便。
6．柜体门板：采用18mm厚E1级刨花板，外贴优质防火板。
7．铰链：采用DTC牌，开闭弧度≥110°，外形美观，开合时无噪音，次数达八万次以上,防锈、耐腐蚀能力强，达到国际五金行业标准。
8．导轨：采用DTC牌限位多段导轨，承载重量≥25kg，破坏性试验可达5万次以上。
达到国际五金行业标准。
9．把手：PVC“一”字型拉手，无毛刺，手感圆润，耐弱酸碱。
钢木实验台材质说明一、钢木中央实验台：规格：长（任意）*宽（1500mm）*高（800mm）1、实验台台面：长（任意）*宽（1500mm）*厚（同台面厚度）采用黑色12.7mm上海威盛亚实芯理化板，边缘双倍加厚修圆处理，使台面整体协调一致，总厚度达26mm以上。
台面四周底槽预留滴水线，防止台面液体腐蚀箱体。
为了预防台面受损，台面和支撑架采用台面专业胶水连接。
2、工型钢架结构：（1）、支撑架：规格：60mm（长）*40mm（宽）*1.2mm（厚）钢管，上支撑钢管长度为1440mm，2个支撑立柱长度为614mm，下支撑钢管长度为1360mm。
采用上海宝钢优质冷轧钢管，采用模具焊接，表面平整，酸洗磷化后表面经时尚灰环氧树脂高压静电粉沫喷涂，最后经高温烘烤制作而成，上支撑架正面配平面灰白色ABS封头，下支撑架配灰白色斜角ABS封头，美观大方，整体耐腐蚀性能好。
（2）、上横梁：采用4根时尚灰环氧树脂喷涂后的上海宝钢60mm（长）*30mm（宽）*1.2mm （厚）优质冷轧钢管与主框架连接，连接处采用3套国家标准40mm（长）*4mm（粗）六角自攻螺丝连接。
2根中梁下侧采用正面无焊点冷扎钢板模具折槽，便于柜体背板上端固定。
（3）、下横梁：采用2根时尚灰环氧树脂喷涂后的上海宝钢30mm（长）*30mm（宽）*3mm（厚）优质角铁与主框架连接，连接处采用3套国家标准40mm（长）*4mm（粗）六角自攻螺丝连接。
下横梁上侧后部采用正面无焊点冷扎钢板模具折槽，便于柜体背板上端固定。
下横梁前端留有20mm位置用于固定箱体，保证吊式柜体的稳定性。
3、全木箱体：宽度（任意）*深度（500mm）*高度（550mm）（1）、主体：采用16mm吉林露水河三聚氰胺板。
采用正面内嵌式结构，可以根据客户要求任意增减箱体数量而不影响整体美观。
箱体离地160mm，便于通风干燥和卫生清洁。
（2）、封边：板材断面以1.5mm厚广东“兄奕”灰白色PVC封边条经意大利进口全自动封边机作180度热熔胶防水防潮封边处理。
全钢实验台--材质说明一、台面：1．C-SPC 国产威盛亚耐蚀实心理化板，12.7mm厚。
2．国产圣福莱实心理化板，12.7mm厚。
3．国产陶瓷，15mm厚。
二、柜体：1．嵌门式2．颜色：27#蓝皱—22#白皱、66#蓝—93#白、68#蓝—144#驼色、79#灰—93#白（可选），具体颜色详见色彩样块。
3．使用材料：(a)柜体采用1.2mm冷轧钢板树脂粉体喷塑。
(b)抽屉底板与柜体材料相同。
(c)门绞链使用意大利EKA公司的进口产品。
(d)抽屉自关滑轨使用西班牙TEVEL公司的进口产品。
(e)门把手为合资嵌入式PVC扣手。
(f)耐蚀注塑高强度可调脚。
三、配件：1．水龙头、水槽采用台湾制造实验室专用产品。
2．气体考克采用台湾制造实验室专用产品。
3．洗眼器、紧急喷淋采用进口实验室专用产品。
4．万向抽气罩采用进口实验室专用产品。
5．实验凳采用玻璃钢（皮革）凳面，不锈钢凳脚。
6．滴水架采用ABS滴水棒。
全钢通风柜—材质说明一、台面：（可选）1．C-SPC 国产威盛亚耐蚀实心理化板，12.7mm厚。
2．国产圣福莱实心理化板，12.7mm厚。
3．国产陶瓷，15mm厚。
二、下柜体：1．盖门式2．颜色：27#蓝皱-22#白皱、66#蓝-93#白、68#蓝-144#驼色、79#灰-93#白（可选），具体颜色详见色彩样块。
3．使用材料：(a)柜体采用1.2mm冷轧钢板经防腐处理后外喷环氧树脂粉体喷塑。
(b)门绞链使用意大利EKA公司的进口产品。
(c)门把手为合资不锈钢亚光把手。
(d)耐蚀注塑高强度可调脚。
三、排毒柜：柜体说明：柜体采用1.2mm冷轧钢板经防腐处理后外喷环氧树脂粉体喷塑。
内衬说明：采用6mm厚耐酸碱抗倍特板。
视窗说明：采用6mm厚钢化安全玻璃。
平衡说明：采用无段式平衡升降系统，视窗可任意停在任一位置。
悬吊钢索：采用PVC包覆钢索。
排气罩：采用镀锌钢板喷涂环氧树脂制成减缩式排气罩。
插座说明：采用国际制式万用插座，适用各种仪器插头。
钢木结构材质说明
第一部分：产品技术说明
1、钢木结构产品是专供实验室操作使用的组合式设计，该产品不仅外形美观，现代感
强，而且结构稳固，使用寿命长。
2、钢木结构产品可拆卸组合，利于电气维修和清洁卫生，具有最佳的经济性能比，是
现代实验室的首选产品。
第二部分：边台、中央台、角柜、洗涤池
台面：采用天然无辐射30mm厚黑色大理石板。
钢制框架：采用40×60mm、壁厚1.5mm方形钢管制成的C型框架，连接处冷轧钢板冲压一体成型专用连接件连接,使整体框架结构合理，稳定性及承重能力强；
钢材表面经酸洗、磷化、静电粉沫喷涂处理，具有耐腐蚀、防火、防潮等
功能；所有组件经模具冲压折弯焊接而成，暴露焊接部分打磨；无论垂直
方向及水平方向其交叉角平面均光滑过渡，焊点无毛刺、无脱焊、无虚焊、
无假焊，且经打磨平整并防锈处理。
承重性能好,使用寿命长。
箱体部分：柜体间转角将根据产品的内部结构，采用三合一锁件结构连接。
门板、抽屉面板：采用15mm厚优质三聚氰胺中密度板，外贴实验室专用防火板，周边以2mm厚PVC封边条封边,黏结牢固耐用。
基板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，后板可灵活拆卸,利于隐藏水电管道的维护修复。
层板：采用15mm厚三聚氰胺中密度板，周边采用PVC封边条封边，活动结构，可调节相对高度。
第三部分：通用配件
水龙头（包括洗眼器）：具有降低水压及隔栅型一体成型实验室专用水龙头，阀芯采用国际通用的瓷阀芯，表面经环氧树脂粉沫喷涂处理。
优点：①通过预调节装置调节水流量，起到减缓水的压力；
②可防止污物进入阀门芯；
③耐酸、耐碱及耐锈蚀。
下水管：采用实验室专用PP连接管。
优点：采用PP材质水管，具有耐强酸、耐强碱和耐有机溶剂的特点。
水盆：采用高分子，一体成型水盆，模具成型。
优点：1、耐强酸碱、抑菌、易清洁，耐腐蚀；
2、且利于台面残水自然回流，美观实用。
铰链：采用“DTC”175度铰链。
优点：①最大承重力达45Kg；
②开合最少达十万次以上，使用寿命长，耐腐蚀性能强。
滑轨：采用“DTC”三节静音滑轨。
优点：开合达八万次以上，使用寿命长，滑轨畅顺及静音效果佳。
把手：采用铝合金封边一字型抠手。
可调地脚：采用改性硬聚氯乙烯地脚（可调节20～40mm），外加防腐伸缩套。
优点：具有耐腐蚀性高、抗老化性能好、寿命长等优点，特别是防震效果佳，且防腐伸缩套可多层保护地脚，使其免受外部气体腐蚀，更提升产品的时代感。
