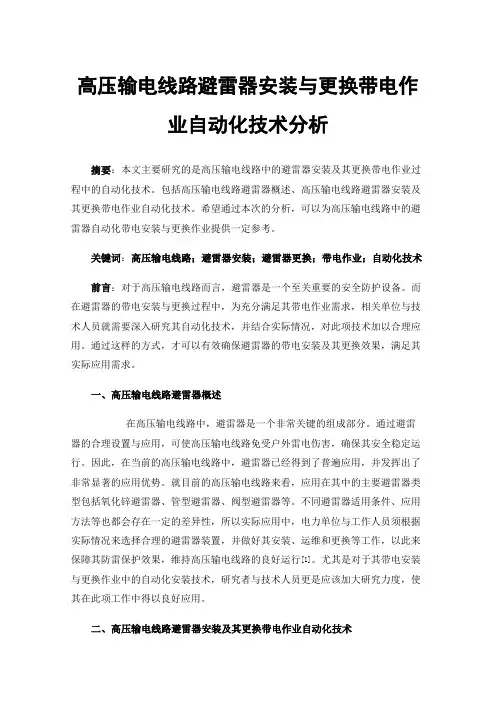

高压输电线路避雷器安装与更换带电作业自动化技术分析摘要：本文主要研究的是高压输电线路中的避雷器安装及其更换带电作业过程中的自动化技术。

包括高压输电线路避雷器概述、高压输电线路避雷器安装及其更换带电作业自动化技术。

希望通过本次的分析，可以为高压输电线路中的避雷器自动化带电安装与更换作业提供一定参考。

关键词：高压输电线路；避雷器安装；避雷器更换；带电作业；自动化技术前言：对于高压输电线路而言，避雷器是一个至关重要的安全防护设备。

而在避雷器的带电安装与更换过程中，为充分满足其带电作业需求，相关单位与技术人员就需要深入研究其自动化技术，并结合实际情况，对此项技术加以合理应用。

通过这样的方式，才可以有效确保避雷器的带电安装及其更换效果，满足其实际应用需求。

一、高压输电线路避雷器概述在高压输电线路中，避雷器是一个非常关键的组成部分。

通过避雷器的合理设置与应用，可使高压输电线路免受户外雷电伤害，确保其安全稳定运行。

因此，在当前的高压输电线路中，避雷器已经得到了普遍应用，并发挥出了非常显著的应用优势。

就目前的高压输电线路来看，应用在其中的主要避雷器类型包括氧化锌避雷器、管型避雷器、阀型避雷器等。

不同避雷器适用条件、应用方法等也都会存在一定的差异性，所以实际应用中，电力单位与工作人员须根据实际情况来选择合理的避雷器装置，并做好其安装、运维和更换等工作，以此来保障其防雷保护效果，维持高压输电线路的良好运行[1]。

尤其是对于其带电安装与更换作业中的自动化安装技术，研究者与技术人员更是应该加大研究力度，使其在此项工作中得以良好应用。

二、高压输电线路避雷器安装及其更换带电作业自动化技术为提升高压输电线路中避雷器带电更换安装工作的自动化效果，本次特对其自动化技术进行了研究。

包括传统的避雷器人工安装技术、避雷器更换带电作业中应用的自动化工具、避雷器带电更换作业中的自动化安装操作以及绝缘措施等。

以下是对其安装与带电更换作业中的自动化技术应用所进行的分析。

避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。

中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。

②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。

另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

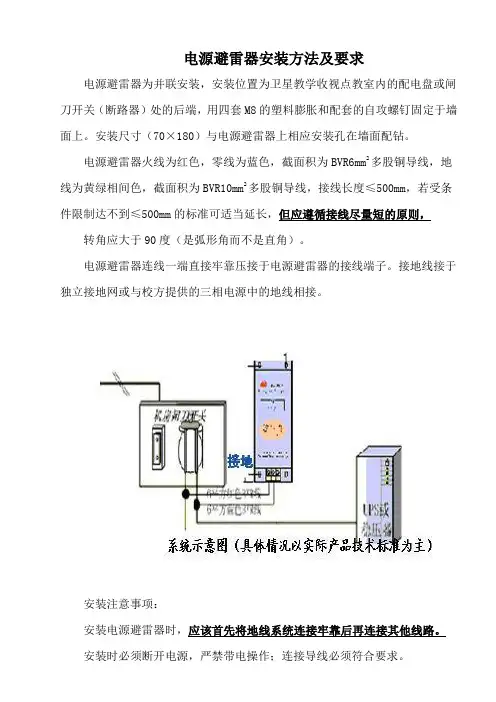

电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

安装时必须断开电源，严禁带电操作；连接导线必须符合要求。

防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

当工作状态指示灯发绿光时，表示防雷器工作正常。

发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。

天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。

天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。

接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

天馈避雷器应装在室内。

22 电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm 多股铜导线，地线为黄绿相间色，截面积为 BVR10mm 多股铜导线，接线长度≤ 500mm ，若受条件限制达不到≤ 500mm 的标准可适当延长， 但应遵循接线尽量短的原则，转角应大于 90 度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

安装时必须断开电源，严禁带电操作；连接导线必须符合要求。

防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

当工作状态指示灯发绿光时，表示防雷器工作正常。

发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。

天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。

天馈避雷器安装，一定要注意输入端IN 和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10 接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。

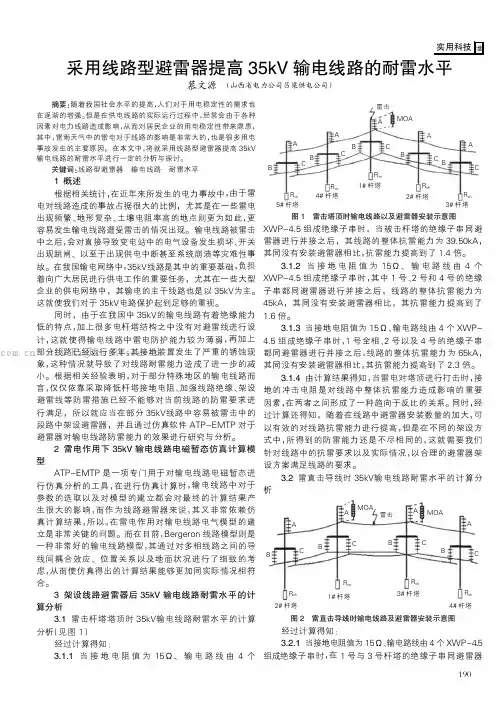

摘要:随着我国社会水平的提高，人们对于用电稳定性的需求也在逐渐的增强。

但是在供电线路的实际运行过程中，经常会由于各种因素对电力线路造成影响，从而对居民企业的用电稳定性带来隐患，其中，雷雨天气中的雷电对于线路的影响是非常大的，也是很多用电事故发生的主要原因。

在本文中，将就采用线路型避雷器提高35kV 输电线路的耐雷水平进行一定的分析与探讨。

关键词:线路型避雷器输电线路耐雷水平1概述根据相关统计，在近年来所发生的电力事故中，由于雷电对线路造成的事故占据很大的比例，尤其是在一些雷电出现频繁、地形复杂、土壤电阻率高的地点则更为如此，更容易发生输电线路遭受雷击的情况出现。

输电线路被雷击中之后，会对直接导致变电站中的电气设备发生损坏、开关出现跳闸、以至于出现供电中断甚至系统崩溃等灾难性事故。

在我国输电网络中，35kV线路是其中的重要基础，负担着向广大居民进行供电工作的重要任务，尤其在一些大型企业的供电网络中，其输电的主干线路也是以35kV为主。

这就使我们对于35kV电路保护起到足够的重视。

同时，由于在我国中35kV的输电线路有着绝缘能力低的特点，加上很多电杆塔结构之中没有对避雷线进行设计，这就使得输电线路中雷电防护能力较为薄弱，再加上部分线路已经运行多年，其接地装置发生了严重的锈蚀现象，这种情况就导致了对线路耐雷能力造成了进一步的减小。

根据相关经验表明，对于部分特殊地区的输电线路而言，仅仅依靠采取降低杆塔接地电阻、加强线路绝缘、架设避雷线等防雷措施已经不能够对当前线路的防雷要求进行满足，所以就应当在部分35kV线路中容易被雷击中的段路中架设避雷器，并且通过仿真软件ATP-EMTP 对于避雷器对输电线路防雷能力的效果进行研究与分析。

2雷电作用下35kV 输电线路电磁暂态仿真计算模型ATP-EMTP 是一项专门用于对输电线路电磁暂态进行仿真分析的工具，在进行仿真计算时，输电线路中对于参数的选取以及对模型的建立都会对最终的计算结果产生很大的影响，而作为线路避雷器来说，其又非常依赖仿真计算结果，所以，在雷电作用对输电线路电气模型的建立是非常关键的问题。

避雷设施安装标准
为防止因雷雨季节造成监控系统不必要的损失,在安装过程中必须进行接地保护:接地极离避雷器的距离为5~20M，接地电阻小于4欧姆,（接地包括电源避雷器接地、计算机外壳接地、信号避雷器接地）。

具体规范参照下图
避雷器接地极标准：
1、接地坑
地点：潮湿处规格：深、长、宽各1.5米
接地极底部：需铺上10厘米木炭、20斤盐，再用镀锌
扁铁（宽度不小于4厘米，厚度不小于4毫米，长度约
10米）在接地坑底部盘成圈。

2、连接线规格：线截面不小于25平方毫米的铜芯线
3、避雷器安装示意图
通讯避雷器接线示意图。

电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

安装时必须断开电源，严禁带电操作；连接导线必须符合要求。

防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

当工作状态指示灯发绿光时，表示防雷器工作正常。

发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。

天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。

天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。

接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

天馈避雷器应装在室内。

武汉雷泰电力新技术有限公司WUHAN LEITAI ELECTRICAL TECHNOLOGY CO., LTD.35kV支柱式复合外套无间隙金属氧化物避雷器产品说明书鉴于目前35kV配电系统使用的复合外套金属氧化物避雷器由于其绝缘结构设计和力学结构设计的局限性，只能竖直安装或吊装，产品功能单一、安装引线较多、占用空间较大。

特别是在线路、电缆终端或避雷器运行维护和检修作业时，存在较大的人身和设备安全隐患。

武汉雷泰电力新技术有限公司基于10kV支柱式复合外套无间隙金属氧化物避雷器的成功经验，优化35kV避雷器的绝缘结构设计和力学结构设计：（1）选用高强度合成树脂绝缘材料作为承力结构，优化金属连接件机械设计和迷宫式防潮设计；（2）选用硅橡胶作为全密封外绝缘材料，并采取整体一次注橡成型技术和界面偶联技术，有效保证硅橡胶与承力结构、金属连接件的良好粘结；（3）选用通流容量大、保护特性好的非线性氧化锌电阻片，保证 2000μs方波电流400A（优于标准规定值：150A）和4/10μs大电流冲击耐受100kA（优于标准规定值：65 kA)，研制开发一种保护特性好、机械强度高，可以选择横置、竖置或吊装等承力或不承力安装方式，不仅可以作为避雷器使用，同时还可以兼作支柱绝缘子使用的35kV支柱式复合外套无间隙金属氧化物避雷器。

1产品特点·产品通过了电力工业电气设备质量检测中心型式试验和技术论证，各项技术指标均符合国家标准和行业标准；·采用高强度合成树脂绝缘材料作为承力结构，优化金属连接件机械设计和迷宫式防潮设计，提供足够的机械强度，保证该产品可兼作承力支柱绝缘子使用，安装方向不受任何限制，可以选择水平安装；·采用硅橡胶作为全密封外绝缘材料，并采取整体一次注橡成型技术和界面偶联技术，有效保证硅橡胶与承力结构、金属连接件的良好粘结，确保产品能够承受较大的机械应力，可靠密封防爆性能；·优异的保护特性，有效限制雷电过电压、操作过电压和谐振过电压；·工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦；·硅橡胶外套耐气候老化、耐电蚀损、耐污秽；·最大限制地减少电杆上的元件和引线，简化登杆装置，提供较大安全操作空间，降低线路成本。
