接地电阻测量方法
接地电阻是指接地装置与大地之间的电阻,用于将设备的金属外壳与地面相连,以便将电流引入地面。
通常情况下,接地电阻的测量对于保障人身安全和设备的正常运行都非常重要。
测量接地电阻的方法有很多种,下面介绍几种常用的方法:
1. 离散电流法:该方法需要使用一个电源,将电流引入接地装置,并通过测量电压和电流的大小来计算接地电阻。
具体步骤如下:
a. 将电流源连接到接地装置上,并设置适当的电流大小。
b. 通过电压表测量接地电极与大地之间的电压差。
c. 根据欧姆定律,计算出接地电阻:接地电阻 = 电压差 / 电流大小。
2. 双电极法:该方法需要使用两个电极测量接地电阻。
具体步骤如下:
a. 将两个电极分别连接到接地装置和大地上。
b. 测量电极与大地之间的电阻值。
c. 根据测得的电阻值计算出接地电阻。
3. 四线法:该方法适用于较精确的测量。
具体步骤如下:
a. 在接地装置附近设置四个线圈(感应线圈),使其与地面之间的电流磁感应产生一个恒定的磁场。
b. 将测量探头连接到接地装置上,测量感应线圈中的电压变化。
c. 根据测量的电压变化值,结合感应线圈的参数,计算出接
地电阻。
需要注意的是,在进行接地电阻测量前,应先排除外界因素的干扰,例如附近有电磁干扰源、潮湿的环境等。
此外,测量过程中要严格按照操作步骤进行,并选择合适的测量仪器进行测量。
测量结果也应与规定的标准进行比较,以确定接地电阻是否符合要求。
接地电阻的计算与测量理论上,接地电阻越小,接触电压和跨步电压就越低,对人身越安全。
但要求接地电阻越小,则人工接地装置的投资也就越大,而且在土壤电阻率较高的地区不易做到。
在实践中,可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。
由于人工接地装置与自然接地体是并联关系,从而可减小人工接地装置的接地电阻,减少工程投资。
一、接地电阻值的规定在1000V以下中性点直接接地系统中,接地电阻Rd应小于或等于4Ω,重复接地电阻应小于或等于10Ω。
而电压1000V以下的中性点不接地系统中,一般规定接地电阻R为4Ω。
因此,根据实际安装经验,在路灯照明系统中接地电阻Rd应小于或等于4Ω。
二、人工接地装置接地电阻的计算人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。
此外,接地电阻大小还与接地体形状有关,在路灯施工应用中,通常使用垂直、水平接地体,这里只简要介绍上述两种接地电阻的计算。
1、垂直埋设接地体的散流电阻垂直埋设的接地体多用直径为50mm,长度2-2.5m的铁管或圆钢,其每根接地电阻可按下式求得:Rgo=[ρLn(4L/d)]/2πL式中:ρ—土壤电阻率(Ω/cm)L—接地体长度(cm)d—接地铁管或圆钢的直径(cm)为防止气候对接地电阻值的影响,一般将铁管顶端埋设在地下0.5-0.8m深处。
若垂直接地体采用角钢或扁钢(见图1),其等效直径为:等边角钢d=0.84b扁钢d=0.5b为达到所要求的接地电阻值,往往需埋设多根垂直接体,排列成行或成环形,而且相邻接地体之间距离一般取接地体长度的1-3倍,以便平坦分布接地体的电位和有利施工。
这样,电流流入每根接地体时,由于相邻接地体之间的磁场作用而阻止电流扩散,即等效增加了每根接地体的电阻值,因而接地体的合成电阻值并不等于各个单根接地体流散电阻的并联值,而相差一个利用系数,于是接地体合成电阻为Rg=Rgo/(ηL*n)式中,Rgo—单根垂直接地体的接地电阻(Ω);ηL—接地体的利用系数;n—垂直接地体的并联根数。
测试接地电阻的方法一、概述接地电阻是指接地体与大地之间的电阻,是衡量接地系统性能的重要指标。
测试接地电阻的方法包括直接测量法、反推法和比率法等。
本文将详细介绍这三种方法的具体步骤及注意事项。
二、直接测量法1. 测试仪器准备使用直接测量法进行测试需要准备以下测试仪器:万用表、电流表、电压表和接地电阻测试仪。
2. 测试步骤(1)断开所有与被测接地体相连的设备和线路,确保被测接地体处于孤立状态。
(2)选择合适的测试点,在测试点处插入两根钉子或钢条,使它们与被测接地体相连。
(3)将万用表调至欧姆档位,将两根钉子或钢条分别连接到万用表两个探头上,并观察读数。
如果读数不稳定,可以取平均值作为最终结果。
(4)在读数稳定后,打开电流表和电压表,并将它们分别连接到被测接地体上。
记录下电流和电压值,并计算出接地电阻值。
3. 注意事项(1)在测试过程中,应保证测试点与被测接地体之间的接触良好,避免接触不良导致测试结果不准确。
(2)测试前应检查测试仪器是否正常工作,并校准仪器,以确保测试结果的准确性。
三、反推法1. 测试仪器准备使用反推法进行测试需要准备以下测试仪器:万用表、电流表和电压表。
2. 测试步骤(1)断开所有与被测接地体相连的设备和线路,确保被测接地体处于孤立状态。
(2)在被测接地体上选择一个合适的测试点,并将一根钉子或钢条插入其中。
将另一根钉子或钢条插入大地中,并将它们分别连接到万用表两个探头上。
(3)在万用表上选择欧姆档位,并记录下读数。
然后将电流表和电压表分别连接到被测接地体上,记录下电流和电压值。
(4)根据欧姆定律计算出接地电阻值,并检查计算结果是否与直接测量法得出的结果相同。
3. 注意事项(1)在选择测试点时,应尽量选取距离被测接地体中心较远的位置,避免测试结果受到接地体形状和大小的影响。
(2)在测试前应检查测试仪器是否正常工作,并校准仪器,以确保测试结果的准确性。
四、比率法1. 测试仪器准备使用比率法进行测试需要准备以下测试仪器:万用表、电流表和电压表。
110kV变电站接地电阻测量计算摘要:讨论110kV变电站接地网在变电站的作用,分析变电站接地网中的接地电阻测量与计算等设计问题。
关键词变电站接地网设计在南方地区,由于气候较北方潮湿,相对来说,土壤电阻率ρ会较小,土壤导电性能亦较好,因此接地电阻相对来说容易达到,但南方某些地区土壤电阻率ρ也会相对较大,给接地设计带来困难。
随着电力系统短路容量的增加,做好接地设计,对变电站的系统安全运行,工作人身及设备安全至关重要。
本文根据本人所设计工程,浅谈变电站接地网接地电阻的测量与计算。
1接地电阻测量接地极或自然接地极的对地电阻和接地线电阻的总和,称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。
按通过接地极流入地中工频交流电流求得的电阻,称为工频接地电阻;按通过接地极流入地中冲击电流求得的接地电阻,称为冲击接地电阻。
工频接地电阻的测量通常有单极法、四极法等。
1.1单极法测量土壤电阻率单极法只适用于土壤电阻率较均匀的场地。
单极法测量土壤电阻率方法:在被测场地打一单极的垂直接地体如图1,用接地电阻测量仪测量得到该单极接地体的接地电阻值R。
土壤电阻率:ρ=(2πh)/㏑(4h/d)(1)d,单极接地体的直径,不小于1.5cm;h,单极接地体的长度,不小于1m。
1.2四极法测量土壤电阻率在土壤结构不均匀性的情况下,用单极法测量土壤电阻率有很大的影响,为了得到较可信的结果,把被测场地分片,在岩石、裂缝和边坡等均匀土壤上布置测量电极,用四极法进行多处测量土壤电阻率。
四极法测量土壤电阻率的的原理接线图如图2,两电极之间的距离a应等于或大于电极埋设深度h的20倍,即a≥20h。
由接地电阻测量仪的测量值R,得到被测场地的视在土壤电阻率测量电极,用直径不小于 1.5cm的圆钢或<25×25×4的角钢,其长度均不小于40cm。
被测场地土壤中的电流场的深度,即被测土壤的深度,与极间距离a有密切关系。
接地电阻三线法测量方法
接地电阻是指地面与接地极之间的电阻,是衡量接地系统性能的重要参数。
为了保证接地系统的安全性和可靠性,需要对接地电阻进行测量。
其中,接地电阻三线法是一种常用的测量方法。
接地电阻三线法测量方法的原理是利用电流在金属导体内的传播规律,通过在接地系统的两个端点注入电流,利用电压差计算出接地电阻的大小。
这种方法的优点是测量精度高,适用于不同类型的接地系统。
接地电阻三线法的具体操作步骤如下:
1.准备测量工具。
需要准备接地电阻测试仪、导电电缆和测量笔。
2.选择测量点。
需要选择接地系统的两个端点,其中一个作为注入电流点,另一个作为测量电压点。
3.连接测试仪器。
将测试仪器的三个端子分别与注入电流点、测量电压点和地面连接。
4.注入电流。
将测试仪器中设定好的电流通过导电电缆注入接地系统,通常注入电流的大小为10A。
5.测量电压。
在测量电压点处,使用测量笔测量电压并记录下来。
6.计算接地电阻。
根据欧姆定律,接地电阻等于测量电压除以注入电流的大小。
最终得出的接地电阻值应该在一定范围内,若超出范围,则需要对接地系统进行调整或维修。
需要注意的是,在进行接地电阻三线法测量时,应避免在强电场或高压区域进行操作,以免发生危险。
此外,在测量过程中应及时记录数据,以便后续分析和处理。
接地电阻三线法是一种可靠且精确的接地电阻测量方法,适用于不同类型的接地系统。
通过正确的操作步骤和注意事项,可以保证测量结果的准确性和安全性,为接地系统的正常运行提供保障。
接地电阻的计算与测量(转贴)2003-2-28路灯设施的接地保护事关国家财产和人民生命安全的大事。
为做好接地保护并有效地设置接地电阻,必须正确计算和测量接地电阻。
理论上,接地电阻越小,接触电压和跨步电压就越低,对人身越安全。
但要求接地电阻越小,则人工接地装置的投资也就越大,而且在土壤电阻率较高的地区不易做到。
在实践中,可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。
由于人工接地装置与自然接地体是并联关系,从而可减小人工接地装置的接地电阻,减少工程投资。
一、接地电阻值的规定在1000V以下中性点直接接地系统中,接地电阻Rd应小于或等于4Ω,重复接地电阻应小于或等于10Ω。
而电压1000V以下的中性点不接地系统中,一般规定接地电阻R为4Ω。
因此,根据实际安装经验,在路灯照明系统中接地电阻Rd应小于或等于4Ω。
二、人工接地装置接地电阻的计算人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。
此外,接地电阻大小还与接地体形状有关,在路灯施工应用中,通常使用垂直、水平接地体,这里只简要介绍上述两种接地电阻的计算。
1、垂直埋设接地体的散流电阻垂直埋设的接地体多用直径为50mm,长度2-2.5m的铁管或圆钢,其每根接地电阻可按下式求得:Rgo=[ρLn(4L/d)]/2πL式中:ρ—土壤电阻率(Ω/cm)L—接地体长度(cm)d—接地铁管或圆钢的直径(cm)为防止气候对接地电阻值的影响,一般将铁管顶端埋设在地下0.5-0.8m深处。
若垂直接地体采用角钢或扁钢(见图1),其等效直径为:等边角钢d=0.84b扁钢d=0.5b为达到所要求的接地电阻值,往往需埋设多根垂直接体,排列成行或成环形,而且相邻接地体之间距离一般取接地体长度的1-3倍,以便平坦分布接地体的电位和有利施工。
这样,电流流入每根接地体时,由于相邻接地体之间的磁场作用而阻止电流扩散,即等效增加了每根接地体的电阻值,因而接地体的合成电阻值并不等于各个单根接地体流散电阻的并联值,而相差一个利用系数,于是接地体合成电阻为Rg=Rgo/(ηL*n)式中,Rgo—单根垂直接地体的接地电阻(Ω);ηL—接地体的利用系数;n—垂直接地体的并联根数。
万用表怎么测接地电阻问题一:万用表能否测地线的接地电阻,怎样测?具体测量 ... 如下:找两根8mm、1m长的圆钢,将其一端磨尖作为辅助测试棒,分别插入待测接地体A两侧5m远的地下,深度应在0.6m以上,并使三者保持一条直线。
在这里,A为待测接地体,B、C为辅助测试棒。
然后用万用表(R*1挡)测量A与B;A与C之间的电阻值,分别记作RAB、RAC、RBC,再经计算就可求出接地体A的接地电阻值。
由于接地电阻指的是接地体与土壤间的接触电阻。
设A、B、C三者的接地电阻分别为RA、RB、RC。
再设A与B之间土壤的电阻为RX,因为AC、AB距离相等,可以为A与C之间的土壤电阻也为RX;又因为BC=2AB,所以B与C 间的土壤电阻近似为2RX,则:Rab=Ra+Rb+RX。
①Rac=Ra+Rc+RX。
②Rbc=Rb+Rc+2RX。
③将①+②―③即得:RA=(RAB+RAC―RBC)/2。
④④式即为接地电阻的计算公式。
实测例子:今测得某接地体的数据如下:Rab=8.4Ω,Rac=9.3Ω,Rbc=10.5Ω。
则:RA=(8.4+9.3―10.5)/2=3.6(Ω)所以,被测接地体A的接地电阻值为3.6Ω。
值得注意的是:测量前需要将A、B、C三个接地体用砂纸打磨发亮,尽量减少表笔与接地体之间的接触电阻,以减少误差。
问题二:用万用表怎样测量避雷针接地电阻如果想测量避雷针接地电阻的话,有专用的接地电阻测试仪可以测量。
如果没有这个仪器,万用表也可测量接地电阻,两者十分接近。
具体测量 ... 如下:找两根8mm、1m长的圆钢,将其一端磨尖作为辅助测试棒,分别插入待测接地体A两侧5m远的地下,深度应在0.6m以上,并使三者保持一条直线。
在这里,A为待测接地体,B、C为辅助测试棒然后用万用表(R*1挡)测量A与B;A与C之间的电阻值,分别记作RAB、RAC、RBC,再经计算就可求出接地体A的接地电阻值。
由于接地电阻指的是接地体与土壤间的接搐电阻。
接地电阻测量方法概述接地电阻是指通过接地装置与地之间的电阻,用来确保电气设备在工作过程中能够正常地引流电流,以保护人身安全和设备正常运行。
本文将介绍几种常见的接地电阻测量方法,并对其特点和适用场景进行详细讨论。
方法一:电阻测量仪法1. 原理电阻测量仪法是一种直接测量接地电阻的方法。
它利用电阻测量仪测量接地回路中的电阻值,并通过计算得到接地电阻。
2. 步骤1.在接地设备下方或附近挖一个浅坑。
2.将电阻测量仪与挖掘出来的接地电极连接。
3.打开电阻测量仪,进行测量。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:直接测量接地电阻,测量精度高。
•适用场景:适用于一般的接地电阻测量,尤其是小型电气设备的接地。
方法二:四线法1. 原理四线法是一种常用的接地电阻测量方法,通过在接地回路中施加电流,并在不同位置测量电压,从而计算得到接地电阻值。
2. 步骤1.将电流线圈连接到电流源和接地装置之间。
2.在不同距离的地方分别连接电压线圈。
3.施加电流,测量不同位置的电压。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:通过在接地回路中施加电流和测量电压来计算接地电阻,方法准确可靠。
•适用场景:适用于大型电气设备的接地电阻测量,如变电站、发电厂等。
方法三:六线法1. 原理六线法是一种相对于四线法更为精确的接地电阻测量方法。
它使用两个电流线圈和四个电压线圈进行测量,通过综合计算得到接地电阻值。
2. 步骤1.将两个电流线圈分别连接到电流源和接地装置之间。
2.在不同位置连接四个电压线圈,构成一定的几何形状。
3.施加电流,测量各个电压。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:相比四线法,六线法更为精确,能够排除测量误差。
•适用场景:适用于对接地电阻精度要求较高的场景,如重要的电气设备接地。
方法四:频率扫描法1. 原理频率扫描法是一种利用信号发生器和频谱分析仪进行接地电阻测量的方法。
接地电阻计算与测量接地电阻的计算影响接地电阻因素甚多,至今为止还没有一个切实的精确公式可利用。
根据成都市精电化工厂降阻剂在不同土壤的实际应用经验并结合理论,推出如下计算公式,供设计参考。
(一)计算依据:应掌握地形、地貌、水文、气象、地质结构、矿藏、电磁场、实测土壤电阻率。
这些对接地工程设计计算和施工布置都是很重要的。
(二)接地电阻计算(使用降阻剂后)1、垂直接地体:一般采用50mm×50mm×5mm角钢或Φ50,δ>3~5的钢管为金属电极,长度为2. 5-50米,按下式计算:式中:RC:单根垂直接地体接地电阻(欧);ρ:用季节系数校正后的土壤电阻率(欧.米);D:灌降阻剂后和等效垂直接地体直径,一般为0.1-0.2米;K:降阻系数当ρ≤500Ω·m K取10当ρ>500Ω·m K取202、水平接地体:一般用50mm×5mm扁钢或Φ10-18的圆钢为金属电极,埋深为0.8-1米。
单根延伸带长度限制;其中:Ls:单根延伸水平接地体长度(米);ρ:修正后的土壤电阻率(欧.米);水平接地体按下式计算:式中:Rs:水平接地体接地电阻(欧);ρ:修正后的土壤电阻率(欧.米);L:水平接地体长度(米);D:灌降阻剂后的等效水平接地体横截面直径,一般D×D在0.1m×0.1m~0.15m×0.15m内选取;K:为降阻系数L≥20(米)时:ρ≤500Ω·m K取50ρ>500Ω·m K取1006≤L<20(米)时:ρ≤500Ω·m K取10ρ>500Ω·m K取30A:形状校正系数如表3、地网:闭合均压水平接地体(设施居于网内)。
当网面积S>100m2时,则式中:ρ用季节系数校正后的土壤电阻率(欧.米)R:地网接地电阻(欧)S:地网面积(平方米)K:降阻系数1.5.当S≤100m2时,按不同形状水平接地体计算。
接地电阻测试的五种方法一、电压电流表法。
这是一种很基础的方法哦。
就像给接地系统来个全面“体检”,我们得用到电压表和电流表呢。
把一个已知的电源接到接地装置上,然后测量出电流和电压的值。
根据欧姆定律,电阻就等于电压除以电流啦。
这个方法就像是在做一道简单的数学题,不过实际操作起来要特别小心呢,要确保测量的准确性,不然算出的接地电阻就不对啦。
二、三点法。
三点法也挺有趣的。
我们要在接地体周围找三个测试点哦。
这就像在接地体周围找三个小伙伴来一起帮忙测试。
通过在这三个点上进行一些测量和计算,就能得出接地电阻啦。
这个方法需要我们对测量的位置把握得比较准,就像玩射击游戏要瞄准一样,要是点选得不好,结果可能就会有偏差呢。
三、接地电阻测试仪法。
这可是比较方便的一种方法啦。
现在有专门的接地电阻测试仪,就像一个小盒子,上面有各种按钮和显示屏。
我们只要把测试仪的线按照规定接好,然后按照说明书操作就可以啦。
它就像一个聪明的小助手,能很快地告诉我们接地电阻是多少。
不过使用的时候也要注意检查测试仪是不是正常工作哦,要是它“调皮”出故障了,那测出来的结果可就不可靠啦。
四、钳形接地电阻测试仪法。
这个方法超酷的。
钳形接地电阻测试仪就像一个大钳子,只要把这个“大钳子”夹在接地线上,就能测量接地电阻了。
不需要断开接地线,就像给接地系统做个“无创检查”一样。
这对于那些不能断开接地线的情况可太实用了,就像在紧急情况下还能轻松搞定测量,是不是很厉害呢?五、四极法。
四极法相对来说就更精确一些啦。
它要用到四个电极,在接地体周围按照一定的距离布置好。
然后通过测量电极之间的电压和电流等数据,经过比较复杂的计算得出接地电阻。
这个方法就像一场精密的科学实验,每一个步骤都要做得很细致,不过它得出的结果也更值得信赖呢。

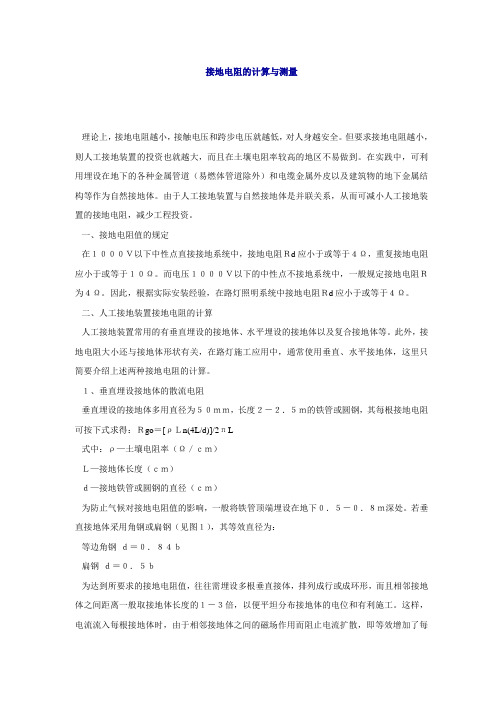

接地电阻的计算与测量
路灯设施的接地保护事关国家财产和人民生命安全的大事.为做好接地保护并有效地设置接地电阻,必须正确计算和测量接地电阻.
理论上,接地电阻越小,接触电压和跨步电压就越低,对人身越安全.但要求接地电阻越小,则人工接地装置的投资也就越大,而且在土壤电阻率较高的地区不易做到.在实践中,可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体.由于人工接地装置与自然接地体是并联关系,从而可减小人工接地装置的接地电阻,减少工程投资.
一、接地电阻值的规定
在1000V以下中性点直接接地系统中,接地电阻Rd应小于或等于4Ω,重复接地电阻应小于或等于10Ω.而电压1000V以下的中性点不接地系统中,一般规定接地电阻R为4Ω.因此,根据实际安装经验,在路灯照明系统中接地电阻Rd应小于或等于4Ω.
二、人工接地装置接地电阻的计算
人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等.此外,接地电阻大小还与接地体形状有关,在路灯施工应用中,通常使用垂直、水平接地体,这里只简要介绍上述两种接地电阻的计算.
1、垂直埋设接地体的散流电阻
垂直埋设的接地体多用直径为50mm,长度2-2.5m的铁管或圆钢,其每根接地电阻可按下式求得:Rgo=*ρLn(4L/d)+/2πL
式中:ρ—土壤电阻率(Ω/cm)
L—接地体长度(cm)
d—接地铁管或圆钢的直径(cm)
为防止气候对接地电阻值的影响,一般将铁管顶端埋设在地下0.5-0.8m深处.若垂直接地体采用角钢或扁钢(见图1),其等效直径为:
等边角钢d=0.84b
扁钢d=0.5b
为达到所要求的接地电阻值,往往需埋设多根垂直接体,排列成行或成环形,而且相邻接地体之间距离一般取接地体长度的1-3倍,以便平坦分布接地体的电位和有利施工.这样,电流流入每根接地体时,由于相邻接地体之间的磁场作用而阻止电流扩散,即等效增加了每根接地体的电阻值,因而接地体的合成电阻值并不等于各个单根接地体流散电阻的并联值,而相差一个利用系数,于是接地体合成电阻为Rg=Rgo/(ηL*n)
式中,Rgo—单根垂直接地体的接地电阻(Ω);
ηL—接地体的利用系数;
n—垂直接地体的并联根数.
接地体的利用系数与相邻接地体之间的距离a和接地体的长度L的比值有关,a/L值越小,利用系数就越小,则散流电阻就越大.在实际施工中,接地体数量不超过10根,取a/L=3,那么接地体排列成行时,ηL在0.9-0.95之间;接地体排列成环形时,ηL约为0.8.
2、水平埋设接地体的散流电阻
一般水平埋设接地体采用扁钢、角钢或圆钢等制成,其人工接地电阻按下式求得: Rsp=(ρ/2πL)**Ln(L2/dh)+A+
式中,L—水平接地体总长度(cm);
h—接地体埋没深度(cm);
A—水平接地体结构型式的修正系数
三、接地电阻的测定
接地电阻的测定有多种方法,如利用接地电阻测量仪、电流-电压表法等,其基本方法是测出被接地体至“地”电位之间的电压和流过被测接地体的电流,而后算出电阻值. 图2为电流-电压表法的原理图.其中A、B为长约1m、直径为50mm的临时检测用的辅助钢管,打入地中位置必须距被测接地装置在20m以上,A、B间距也应保持在20m以上.一般采用一根钢管作为辅助极即可达到准确测量的目的.
将电压表和电流表的读数分别记下,并列出下式
RdA=Rd+Rn=U1/I1
RdB=Rd+RB=U2/I2
RAB=RA+RB=U3/I3
因为RdA+RdB-RAB=2Rd
所以Rd=(RdA+RdB-RAB)/2Ω
用该方法测电阻不受测量范围的限制,但需要有独立的交流电源,在没有电源的地方,可利用电阻测量仪进行实测.值得一提的是,在测量接地电阻时,应考虑季节性的影响,即在最不利的条件下所测得的结果更符合检测要求.。
