桥梁静载检测报告

第1篇一、实验目的本次实验旨在通过现场检测和室内分析，对某座桥梁的结构健康状况进行评估，了解其承载能力和安全性。

实验内容包括外观检查、无损检测、静载试验和动载试验，以全面掌握桥梁的力学性能和使用状况。

二、实验对象及环境实验对象：某市某桥梁，全长120米，宽20米，单跨结构，主梁为预应力混凝土箱梁。

实验环境：晴朗，风力适中，温度15-25摄氏度。

三、实验方法1. 外观检查- 对桥梁整体外观进行检查，包括桥面、桥墩、桥台、伸缩缝等部位。

- 观察并记录裂缝、剥落、变形、腐蚀等病害。

2. 无损检测- 使用超声波检测技术对桥梁混凝土构件进行无损检测，评估其内部质量。

- 使用红外热像仪检测桥梁结构温度场，分析其热应力分布。

3. 静载试验- 在桥梁指定位置进行静载试验，加载重量根据桥梁设计荷载确定。

- 测量并记录桥梁在加载过程中的变形、内力、位移等参数。

4. 动载试验- 使用激振器对桥梁进行动载试验，测量其自振频率、阻尼比等动态参数。

- 分析桥梁的动力特性，评估其抗振能力。

四、实验结果与分析1. 外观检查- 桥面、桥墩、桥台等部位存在少量裂缝，但未发现严重病害。

- 伸缩缝工作正常，无异常现象。

2. 无损检测- 超声波检测结果显示，桥梁混凝土构件内部质量良好，无较大缺陷。

- 红外热像仪检测结果显示，桥梁结构温度场分布均匀，热应力较小。

3. 静载试验- 静载试验过程中，桥梁变形和内力均在设计允许范围内。

- 桥梁整体结构稳定，无异常现象。

4. 动载试验- 动载试验结果显示，桥梁自振频率和阻尼比均在设计允许范围内。

- 桥梁抗振能力良好，可满足正常使用需求。

五、结论根据本次实验结果，该桥梁结构健康状况良好，承载能力和安全性满足设计要求。

但仍需注意以下几点：1. 定期对桥梁进行外观检查，及时发现并处理裂缝、剥落等病害。

2. 加强桥梁养护工作，确保桥梁结构长期稳定。

3. 关注桥梁动力特性，防止桥梁发生共振现象。

六、实验总结本次桥梁结构检测实验采用多种检测方法，全面评估了桥梁的结构健康状况。

xxx桥荷载试验检测报告报告编号：练习-JB-2012-QL-02-001 报告总页数：40页(含此页)报告日期：工程名称：xxx桥荷载试验检测报告工程地点：xxx市检测日期：xxxxx检测有限公司xxx桥荷载试验检测报告项目负责人：检测人员：报告编写人：审核人：批准人：声明: 1.本检测报告涂改、换页无效.•••• 2.如对本检测报告有异议,可在报告发出后20 天内向本检测单位书面提请复议.3.检测单位名称与检测报告专用章名称不符者无效.目录1. 桥梁概况 (5)2. 荷载试验的目的 (7)3. 荷载试验的依据 (8)4. 检测组织 (8)4.1. 人员组织 (8)4.2. 仪器设备 (9)4.3. 现状环境 (10)5. 外观检测 (10)5.1. 外观检测过程 (10)5.2. 外观检测结果 (11)5.2.1. 桥面系 (11)5.2.2. 上部承重结构 (13)5.2.3. 下部结构 (13)5.2.4. 混凝土抗压强度检测 (14)6. 静力荷载试验方案 (15)6.1. 试验荷载的确定 (15)6.2. 荷载试验项目 (16)6.3. 加载方式与加载分级 (16)6.4. 加载位置与加载工况的确定 (16)6.5. 测试项目及量测方法 (18)6.6. 测试断面与测点布置 (18)6.7. 试验加载程序 (19)6.8. 静力荷载试验规则 (19)7. 动力荷载试验方案 (20)7.1. 测试项目 (20)7.2. 测试断面的确定 (21)8. 静载试验过程描述 (22)9. 静载试验数据分析 (24)9.1. 挠度数据分析 (24)9.1.1. 跨中(A-A)截面最大正弯矩上游偏心加载试验 (24)9.1.2. 跨中(A-A)截面最大正弯矩下游偏心加载试验 (25)9.2. 应变数据分析 (26)9.2.1. 跨中(A-A)截面最大正弯矩上游偏心加载试验 (26)9.2.2. 跨中(A-A)截面最大正弯矩下游偏心加载试验 (27)9.3. 裂缝观测 (29)10. 静载试验结果评定 (29)10.1. 计算分析模型 (29)10.2. 静力荷载试验效率 (29)10.3. 结构工作状况评定 (30)10.3.1.结构截面刚度评定 (30)10.3.2.结构总体刚度评定 (30)10.3.3.结构裂缝评定 (31)11. 动载试验结果评定 (31)11.1. 计算分析模型 (31)11.2. 动载试验测试过程 (31)11.3. 环境振动测试分析及评定 (32)11.3.1.实测数据 (32)11.3.2.理论计算 (34)11.3.3.分析及评定 (35)11.4. 无障碍行车试验分析及评定 (36)11.4.1.20米预应力空心板冲击系数 (36)11.4.2.分析及评定 (39)12. 结论 (39)13. 建议 (40)xxx桥荷载试验报告1.桥梁概况xxx市xxx桥桥位于xxx市鹤上镇镇区公路上,上部结构采用20米预应力钢筋砼简支空心板,上部横断面由6片板组成.下部结构采用基桩接盖梁式桥台,桥梁全长25.04米.场地表层为淤泥质土,下覆中砂层、粘土层、全风化花岗岩、强风化花岗岩,桥梁基础选择强风化花岗岩作为持力层.本桥净宽7.0米+2×0.5米安全带,全桥总宽8.0米.墩台与路线方向斜交15°,梁桥台处设有D-40型伸缩缝.设计荷载为公路-II级,五十年一遇设计洪水位3.1米,地震基本烈度为VII度 .桥面铺装采用C40防水混凝土.桥面铺装总厚度为10～15.25厘米.桥梁纵断面详见图1-1所示.图1-1 xxx桥纵断面布置图(单位：厘米)上部结构上部结构,20米跨预制空心板：板高0.95米,中板宽1.240米,边板宽1.240米,挑臂0.250米,横桥向由6片空心板组成;横断面形式示意于图1-2中.下部结构下部结构采用基桩接盖梁式桥台.xxx桥正面及侧面照片如图1-3、图1-4所示.图1-2 xxx桥横断面形式(单位：米米)图1-3 正面照片图1-4 侧面照片技术标准：(1)桥梁设计荷载：公路—Ⅱ级.(2)净跨径布置：1跨20米简支预应力空心板.(3)桥面宽度：0.5米(安全带)+7.0米(行车道)+0.5米(安全带),总宽8.0米.(4)桥梁纵坡：1.122%;桥梁横坡：机动车道1.5%.(5)地震作用：抗震设计烈度为7度 .(6)桥下净空：1.0米～1.5米.材料：(1)混凝土20米预应力空心板采用C40砼;桥面铺装采用C40防水砼;盖梁采用C30混凝土;桩基础采用C25混凝土.(2)钢材预应力钢束：采用高强度低松驰7丝捻制的预应力钢绞线,公称直径为15.20米米,公称面积140米米2,标准强度 fpk=1860米Pa,弹性模量E=1.95×105米Pa,1000h后应力松驰率不大于 2.5%,其技术性能必须符合中华人民共和国国家标准(GB/T 5224－2003)《预应力筋用钢绞线》的规定.普通钢筋：钢筋直径≤10米米者采用R235光圆钢筋,直径＞10米米者采用HRB335带肋钢筋,其技术性能应分别符合中华人民共和国国家标准《钢筋混凝土热轧光圆钢筋》(GB 13013-1991)、《钢筋混凝土热轧带肋钢筋》GB 1499-1998的规定.(3)其它材料预应力锚具：必须采用成品锚具及其配套设备,并应符合中华人民共和国国家标准(GB/T 14370-2000)《预应力筋用锚具、夹具和连接器》、中华人民共和国交通行业标准(JT 329.2-97)《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规格》等技术要求.预应力体系：应符合国际预应力砼协会(FIP)《后张预应力体系的验收建议》的要求.金属波纹管应满足《预应力混凝土用金属螺旋管》JG/T3013-94的要求.桥梁支座：采用GJZ板式橡胶支座,其技术性能应符合中华人民共和国交通行业标准JT/T4-2004《公路桥梁板式橡胶支座》的规定.桥梁伸缩缝：D-40型,其技术性能应符合中华人民共和国交通行业标准JT/T 327－2004《公路桥梁伸缩装置》的规定.2.荷载试验的目的通过对xxx市xxx桥进行荷载试验,以达到以下目的：(1)通过测定桥跨结构在荷载所用下的控制断面应变和挠度,并与理论计算值比较,检验结构控制断面应变与挠度值是否满足设计与规范要求.(2)通过对该桥进行静力荷载试验,为本桥今后运营养护及长期健康状况评价提供结构原始参数.(3)通过测定桥跨结构的自振特性,以评定结构的实际动力性能,并检验桥跨结构的行车冲击系数等指标是否符合规范要求.(4)通过对试验观测数据和试验现象的综合分析,对实际结构做出总体评价,为交工验收提供技术依据.3.荷载试验的依据本次荷载试验及评定主要依据以下技术文件：(1)《公路桥涵养护规范》(JTG H11-2004);(2)《公路桥涵设计通用规范》(JTG D60-2004);(3)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);(4)《公路桥梁承载能力检测评定规程》(JTG/T J21-2011);(5)《回弹法检测混凝土强度技术规程》(JGJ/T23-2011);(6)《福建省xxx市鹤上镇xxx桥设计文件》,福建省林业勘察设计院,.4.检测组织4.1.人员组织为保证现场试验工作顺利、优质的完成,xxxxx检测有限公司专门组织有经验的工程师和技术人员成立检测小组,具体人员组成见表 4-1.表 4-1 试验人员组成4.2.仪器设备本次检测所用仪器设备及性能指标见表4-2所列.表 4-2 荷载试验仪器设备及性能指标4.3.现状环境试验期间环境状况为：检测起止时间：2012年2月17日至2012年2月18日湿度：40%～47%;天气：阴;温度：最高14℃,最低10℃;风力：1～2级.现场试验环境条件均满足桥梁荷载试验的基本要求.5.外观检测本次外观质量检测实施以下5方面的检测内容：(1)结构各部件表面缺损状况的检查;(2)桥梁开裂状况的详细调查;(3)桥梁关键部位混凝土强度检测;(4)混凝土碳化深度检测;5.1.外观检测过程2012年4月05日对xxx市xxx桥进行了详细的质量检测,包括对桥面铺装、排水系统、栏杆、伸缩装置、主梁、桥墩、桥台及基础等外观破损情况进行了检测,以及对主要承重构件进行了裂缝、混凝土强度及碳化深度的检测,图5-1给出了部分现场检测的照片.图5-1(a)混凝土强度测量图5-1(b)碳化深度测量5.2.外观检测结果本报告中各构件编号规则如下：空心号从上游至下游依次进行编号.具体见图5-2.上游下游板编号1号2号3号4号5号6号图5-2 空心板编号示意图(单位：米米)5.2.1. 桥面系5.2.1.1 桥面铺装经现场勘查,桥面铺装层未产生网裂、交错裂缝、碎块及纵向裂缝,未出现波浪车辙现象,未出现坑槽.但桥面上下游两侧卫生状况较差,垃圾堆积.见图5-3.桥面铺装层未发现病害 桥面上下游两侧垃圾堆积图5-3 桥面铺装技术状况 5.2.1.2伸缩缝经现场勘查,桥梁在两桥台处设置D-40型伸缩缝,伸缩缝被砂土等杂物堵塞.见图5-4.0号台、1号台处伸缩缝被砂土等杂物堵塞图5-4 伸缩缝病害现场状况5.2.1.3桥头与路堤连接部经现场勘查,桥头与路堤连接部平顺,行车基本顺畅.桥头与路堤连接部未发现纵横向裂缝.现场病害状况见图5-5.图5-5桥头与路堤连接部技术状况5.2.1.4 排水系统经现场勘查,桥面排水孔堵塞,排水不顺畅,桥面两侧有积水痕迹.见图5-6.(a)桥面排水孔堵塞、两侧积水,排水管未露出结构表面20厘米以上图5-6 排水系统状况5.2.1.5 护栏经现场勘查,护栏技术状况良好,未发现残缺丢失不全等病害.见图5-7.图5-7 护栏现场状况5.2.1.6 人行道京林桥未设置人行道.5.2.2.上部承重结构5.2.2.1裂缝观测空心板板底未发现裂缝.5.2.2.2上部结构混凝土表观质量空心板板底未出现露筋锈蚀、空心板之间接缝未发现异常、渗水现象.但空心板接缝间残留大量薄膜,见图5-8.图5-8 板底未出现裂缝、露筋现象,接缝间残留大量薄膜5.2.3.下部结构5.2.3.1 桥墩和桥台各桥台未发现明显病害.见图5-9.图5-9 桥台技术状况 5.2.3.2 支座现场支座技术状况无法观测.5.2.4. 混凝土抗压强度 检测根据规范《回弹法检测混凝土抗压强度 技术规程》(JTJ/T23-2001),采用回弹法检测空心板的 现龄期混凝土强度 ,检测结果详见表5-1.数据表明,20米预应力砼空心板现龄期砼强度 推定值最低值为46.3米Pa.混凝土强度 满足设计要求.表5-1 构件砼强度 非破损检测结果汇总表 构件名称强度 平均值c cu f m (米Pa)强度 标准差c cu f s (米Pa) 强度 推定值e cu f , (米Pa) 设计强度 等级 1号板52.0 4.42 48.6 C40 2号板55.0 3.59 52.1 C40 3号板47.6 1.84 46.3 C40 4号板54.1 6.34 49.5 C40 5号板52.2 4.01 49.1 C40 6号板 51.0 3.08 48.6 C40说明：c cuf m ：构件上各测区砼强度 换算值的 平均值; c cuf s ：构件上各测区砼强度 换算值的 标准差; e cu f ,：砼强度 推定值,指相应于强度 换算值总体分布中保证率不低于95%的 强度 值. 根据桥梁外观检查情况,建议做以下处理：(1)定期清理伸缩缝中的 沉积物;(2)重修排水孔及排水管;(3)清除空心板接缝间的 薄膜(4)依据《公路桥涵养护规范》(JTG H11-2004),加强桥梁日常养护.6. 静力荷载试验方案桥梁静力荷载试验,主要是通过测量桥梁结构在静力试验荷载作用下的 变形和应变,用以确定桥梁结构的 实际工作状态与设计期望值是否相符.它是检验桥梁结构受力特征的 最直接和最有效的 手段和方法.6.1. 试验荷载的 确定就某一加载试验项目而言,其所需加载车辆的 数量及其在桥梁上的 纵横向排列,根据试验荷载产生的 该加载试验项目对应的 加载控制截面内力或变位的 最不利效应值,按下式所确定的 原则等效换算而得：0.95 1.05(1)state q S sημ≤=≤+⨯ 式中：q η — 静力试验荷载效率;state S — 试验荷载作用下控制截面内力计算值;S — 控制荷载作用下控制截面最不利内力计算值(不计冲击); ()μ+1— 按规范取用的 冲击系数.本次静力荷载试验在计算过程中的 理论计算荷载等级按照桥梁设计荷载等级计算,静力荷载试验实际采用2辆单辆重约为400kN 的 三轴载重货车充当.试验车的 主要技术参数见表 6-1所示.表 6-1 加载车主要技术参数6.2.荷载试验项目根据理论计算的内力包络图,分别对0号台～1号台20米跨预应力空心板跨中最大正弯矩进行测试,共分2个加载工况.工况1：对0号台～1号台20米跨预应力空心板跨中截面(A-A截面)最大正弯矩上游偏心加载,测试跨中截面各测点应变、挠度 .工况2：对0号台～1号台20米跨预应力空心板跨中截面(A-A截面)最大正弯矩下游偏心加载,测试跨中截面各测点应变、挠度 .6.3.加载方式与加载分级为了获取结构试验荷载与变位的相关曲线,防止结构加载意外损伤,就某一加载试验项目,其静力试验荷载应分级加载,分级卸零.静力试验荷载的加载分级主要依据加载车在某一加载试验项目对应的控制截面内力和变位影响面内纵横向位置的不同以及加载车数量的多少分级.本次试验加载方式,每个工况分4级递加到最大荷载,然后一次卸零.分级办法：①号车作用在1/4跨位置→①号车作用在1/2跨位置→①号车作用在1/2跨位置、②号车作用在1/4跨位置→①号车作用在1/2跨位置、②号车作用在1/2跨位置6.4.加载位置与加载工况的确定1)加载位置与加载工况主要依据以下原则确定：①尽可能用最少的加载车辆达到最大的试验荷载效率;②为了缩短现场试验时间,尽可能简化加载工况,在满足试验荷载效率以及能够达到试验目的前提下对加载工况进行合并,以尽量减少加载位置;③每一加载工况依据某一试验项目为主,兼顾其他检验项目.2)加载位置本次静力试验经过优化合并后,确定的加载工况为2个,每个工况加载位置、主要试验项目及其加载车辆的纵横向排列详见图6-1.3)加载流程在进行正式加载试验前,首先采用一辆加载车在跨中进行预加载试验,预加载持荷时间为20分钟.预加载的目的是使结构进入正常工作状态,并消除结构非弹性变形.预加载卸至零荷载,并在结构得到充分的零荷载恢复后,方可进入正式加载试验.正式加载试验分别按加载工况序号逐一进行,完成一个序号的加载工况后,应使结构得到充分的零荷恢复,方可进入下一序号的加载工况.结构零荷充分恢复的标志是,同一级荷载内,当结构在最后五分钟内的变位增量,小于前一个五分钟增量的 5%或小于所用测量仪器的最小分辨率值时,即认为结构变位达到相对稳定.如果结构控制截面的变位、应力(或应变)在未加到最大试验荷载前,提前达到或超过设计计算值,应立即终止加载.4)工况1、2试验荷载布置图(a)工况1、2试验车辆纵向布置图(单位：厘米)(b)工况1试验车辆横向布置图(单位：米米)(c)工况2试验车辆横向布置图(单位：米米)图6-1 工况1、2试验车辆纵横向布置图6.5. 测试项目及量测方法本次静力荷载试验的 主要观测项目及量测方法为：(1)挠度 ：采用百分表进行测量.测试截面为测试跨跨中截面.(2)应变：采用应变片及DH3816静态应变测试系统进行测量.应变测试的 目的 是通过测试梁体在试验荷载作用下应变增量的 大 小 ,直接了 解结构的 实际工作状态.在选定测试桥跨的 跨中截面布置测点,测试在各工况试验汽车荷载作用下测点应变.测试截面及测点布置详见图6-2～图6-4所示.6.6. 测试断面与测点布置A跨中图6-2 应变及挠度 测试截面纵向布置图(单位：厘米)上游下游应变片测点号124365图6-3 测试截面应变测点横向布置图(单位：米米)上游563421测点号百分表图6-4 测试截面挠度测点横向布置图(单位：米米)6.7.试验加载程序所有工况均按以下程序进行：①在进行正式加载试验前,用加载列车进行对称预加载试验,预加载试验每一加载位置持荷时间以不小于20分钟为宜.预加载的目的在于,一方面是使结构进入正常工作状态,另一方面可以检查测试系统和试验组织是否工作正常.②预加载卸到零荷载并在结构得到充分的零荷恢复后,才可进入正式加载试验,正式加载试验按加载工况序号逐一进行,完成一个序号的加载工况后,应使结构得到充分的零荷恢复,方可进入下一个序号的加载工况.6.8.静力荷载试验规则(1)静力试验应选择在气温变化不大和结构温度趋于稳定的时间段内进行.试验过程中在量测试验荷载作用下结构响应的同时应相应地测量结构表面温度.(2)静力试验荷载持续时间,原则上取决于结构变位达到相对稳定所需要的时间,只有结构变位达到相对稳定后,才能进入下一荷载阶段.一般每级荷载到位后稳定10分钟即可测读.(3)全部测点在正式加载试验前均应进行零级荷载读数,以后每次加载或卸载后应立即读数一次.位移测点每隔5分钟观测一次,而应变测点每1分钟测读一次,以观测结构变位和应力是否达到相对稳定.(4)若在加载试验过程中发生下列情况之一,立即终止加载试验：a.控制测点应力超过计算值并且达到或超过按规范安全条件反算的控制应力时.b.控制测点变位超过规范允许值时.7.动力荷载试验方案结构的动力特性是结构振动系统的基本特性,是进行结构动力分析所必须的参数.桥梁动力荷载试验主要是通过测试桥跨结构的动力特性指标(自振特性指标和动荷载作用下的振动特性指标),研究桥梁结构的自振特性和车辆动力荷载与桥梁结构的联合振动特性,以检验这些指标能否满足设计或规范规定,从而判断桥梁结构的整体刚度、行车性能.本次动载试验选取0号台～1号台20米跨预应力空心板上部结构进行.7.1.测试项目(1)环境振动试验环境振动试验主要测量桥梁的自振频率.环境振动试验是通过在桥上布置高灵敏度的传感器,长时间记录桥梁结构在环境激励下,如风、水流、地脉动等引起的桥梁振动,然后对记录下来的桥梁振动时程信号进行处理,并进行时域和频域分析,求出桥梁结构自振特性的一种方法.环境振动试验假设环境激励为平稳的各态历经,在中低频段,环境振动的激励谱比较均匀,在环境激励的频率与桥梁的自振频率一致或接近时,桥梁容易吸收环境激励的能量,使振幅增大;而在环境激励的频率与桥梁自振频率相差较大时,由于相位差较大,有相当一部分能量相互抵消,振幅较小.对环境激励下桥梁的响应信号进行多次功率谱的平均分析,可得到桥梁的各阶自振频率.环境振动试验要测出桥梁结构多阶频率及阻尼比.现场试验不同于室内试验,外界干扰较多,因此要保证仪器设备,特别是传感器的状态良好,并预备好备用的传感器,一旦某一传感器出现问题,马上予以更换,做到测试数据准确无误.测试时,适当增加采样时间,使试验数据有一定的储备,保证数据处理时有足够的原始数据可供选择.(2)无障碍行车试验无障碍行车试验是利用试验车辆在桥上以一定速度行驶,对桥梁施以动力荷载,测量桥梁特征位置的振幅、动应力和冲击系数等,对测得的桥梁动力响应值进行分析,获得桥梁的动力响应特性.试验中,一辆试验汽车分别以5千米/h、10千米/h、20千米/h、30千米/h的速度匀速驶过大桥,每一车速行驶2次,测试桥梁的动应变时程.7.2.测试断面的确定(1)环境振动试验桥梁自振特性测点布置在桥面上以观测桥梁竖向自振特性.测点如图7-1所示.图7-1(a) 环境振动测点纵向布置图(单位：厘米)下游上游拾振器图7-1(b) 环境振动测点横向布置图(单位：米米)(2)无障碍行车试验无障碍行车试验布置动应变测点.测试截面为0号台～1号台20米跨A-A 截面,测试截面见图7-2.动应变测点布置在测试截面的 板底以观测不同车速下桥梁强迫振动的 动应变时程曲线,根据动应变时程曲线分析最大 冲击系数,A-A 截面布置6个动应变测点.测点布置如图7-3所示.A跨中图7-2 强迫振动应变测试截面布置图(单位：厘米)上游下游应变片测点号124365图7-3 强迫振动应变测点布置图(单位：米米)8. 静载试验过程描述2012年4月06日上午对桥梁静载试验进行了 准备,主要内容包括应变测点表面处理、粘贴应变片、变形测点处理、测试仪器安装及调试,静载试验安排于4月06日傍晚正式进行(天气：阴).试验按加载工况顺序进行加载,每个工况分4级加载.每次加载之前采集数据初值,持荷时间原则上取决于结构变位达到相对稳定所需要的 时间,根据现场测试,本次试验加载稳定时间20分种左右测读各仪器仪表读数,卸载后稳定20分钟左右测读各测点残余变形;同时在加载过程中随时观测并计算各控制测点的 应变、挠度 变化情况,及时指导试验,保证试验安全顺利进行.部分现场检测的照片见图8-1.(a)应变及挠度测点(b) 数据采集系统(c)分级加载图8-1 静载试验现场照片9.静载试验数据分析9.1.挠度数据分析9.1.1.跨中(A-A)截面最大正弯矩上游偏心加载试验在工况1试验荷载作用下,理论及实测xxx市xxx桥跨中最大正弯矩截面各测点的挠度值见表 9-1及图9-1所示.同时,表中亦列出了卸载后的相对残余变形.由表可见,卸载后的相对残余变形在 1.89%～3.24%之间,满足《公路桥梁承载能力检测评定规程》中小于20%的规定.表 9-1 工况1试验荷载作用下各测点挠度值(单位：米米)项目测点理论值实测最大挠度卸载相对残余变形(%)1 5.18 3.35 0.09 2.69%2 5.11 3.40 0.11 3.24%图9-1 工况1试验荷载下最大挠度沿桥宽分布曲线9.1.2.跨中(A-A)截面最大正弯矩下游偏心加载试验在工况1试验荷载作用下,理论及实测xxx市xxx桥跨中最大正弯矩截面各测点的挠度值见表 9-1及图9-2所示.同时,表中亦列出了卸载后的相对残余变形.由表可见,卸载后的相对残余变形在0.62%～1.45%之间,满足《公路桥梁承载能力检测评定规程》中小于20%的规定.表 9-2 工况2试验荷载作用下各测点挠度值(单位：米米)图9-2 工况2试验荷载下最大挠度沿桥宽分布曲线9.2.应变数据分析9.2.1.跨中(A-A)截面最大正弯矩上游偏心加载试验在工况1试验荷载作用下,实测跨中截面的应变见表9-3及图9-3所示.同时,表中亦列出了卸载后截面的相对残余应变.由表可见,卸载后的相对残余应变在0.00%～1.67%之间,满足《公路桥梁承载能力检测评定规程》中不大于20%的规定.表 9-3 工况1试验荷载作用下各测点应变值(×1e-6)图9-3 工况1试验荷载下最大应变沿桥宽分布曲线9.2.2.跨中(A-A)截面最大正弯矩下游偏心加载试验在工况2试验荷载作用下,实测跨中截面的应变见表9-4及图9-4所示.同时,表中亦列出了卸载后截面的相对残余应变.由表可见,卸载后的相对残余应变在0.00%～3.51%之间,满足《公路桥梁承载能力检测评定规程》中不大于20%的规定.表 9-4 工况2试验荷载作用下各测点应变值(×1e-6)图9-4 工况2试验荷载下最大应变沿桥宽分布曲线9.3.裂缝观测加载前后空心板板底未发现裂缝.10.静载试验结果评定10.1.计算分析模型xxx市xxx桥预应力砼空心板结构静力计算采用平面杆系有限元程序,主梁荷载横向分布系数按铰接板梁法计算.10.2.静力荷载试验效率试验荷载在结构控制截面产生的最大内力效应和变位效应,能够反映理论计算活载作用下同一截面最不利内力效应和变位效应,满足《公路桥梁承载能力检测评定规程》的有关要求.在试验荷载作用下控制截面内力值与标准荷载作用下同一截面最不利内力的比值,即为静力荷载试验的效率.本次静力荷载试验的试验效率见表 10-1.由表可见本次试验的静力荷载试验效率(η)为1.05(表中内力值为1号板或6号板的内力),满足《公路桥梁承载能力检测评定规程》中所规定的0.95≤η≤1.05的要求,说明本次荷载试验反应了桥跨结构在标准荷载作用下的受力性能.。

工程名称:委托单位:检验类别:目录1 工程概况 (5)1.1 桥梁简介 (5)1.2 试验检测目的 (7)1.3 试验检测依据 (7)1.4 主要工作内容 (8)1.5 构件编号方法说明 (8)2 桥梁检测 (9)2.1 桥面系检测结果 (9)2.2 上部结构检测结果 (9)2.3 下部结构检测结果 (19)2.4 支座检测结果 (21)2.5 特殊检测结果 (21)2.5.1 混凝土强度及碳化深度检测 (21)2.5.2 钢筋位置及混凝土保护层厚度检测 (23)2.6 检测结果小结 (28)3 静载试验方案设置 (28)3.1 工况设置 (28)3.2 测点布置 (29)3.2.1 应变测点布置 (29)3.2.2 裂缝测点布置 (30)3.2.3 挠度测点 (31)3.3 加载车布置 (33)3.3.1 跨中正弯矩试验 (33)3.3.2 跨中横向分布试验 (36)3.4 试验控制要点 (36)4 静载试验结果分析 (37)4.1 横向分布试验 (37)4.2 第3跨最大正弯矩试验 (39)4.2.1 试验情况分析 (39)4.2.2 变形测试结果分析 (41)4.2.3 应变测试结果分析 (43)4.3 第2跨最大正弯矩试验 (46)4.3.1 试验情况分析 (46)4.3.2 变形测试结果分析 (47)4.3.3 应变测试结果分析 (48)4.4 静载试验结果评定 (49)4.4.1 校验系数 (49)4.4.2 残余变形（应变） (51)4.4.3 裂缝 (52)4.5 静载试验结果小结 (52)5 桥梁检算 (53)5.1 材料特性 (53)5.2 内力计算 (53)5.3 承载能力极限状态验算 (53)5.3.1 承载能力计算 (53)5.3.2 旧桥承载能力折减 (54)5.3.3 承载能力极限状态检算结果 (55)5.4 正常使用极限状态裂缝宽度验算 (56)5.5 检算结果小结 (56)6 结论及建议 (57)6.1 结果总结 (57)6.1.1 桥梁检测 (57)6.1.2 静载试验 (57)6.1.3 桥梁检算 (57)6.2 结论及建议 (58)附 1 裂缝及破损统计表 (59)附 2 桥梁资料卡...................................... 错.. 误！未定义书签。

某人行天桥外观质量及荷载试验检测报告1工程概况某人行天桥，桥梁上部结构为1跨35.7米等截面简支钢箱梁，梁高1.5米。

主桥及梯道均采用预制吊装钢箱梁结构，桥墩采用满灌混凝土钢管柱，主桥基础为桩基础，梯道基础为扩大基础。

钢箱梁采用Q235B钢材，人群荷载：5kN/m2。

2检测内容2.1 结构外观检测结构外观检查主要以目测为主，并辅助一定的检测工具（钢卷尺、裂缝测宽仪等）；主要内容包括：（1）桥梁上部结构：主要查看桥梁构件是否变形、局部是否损坏；（2）桥梁下部结构：主要内容包括支座、墩台有无剥落等病害，墩台顶面是否清洁和是否漏水等病害；（3）附属结构体系检查：主要包括桥面铺装、护栏排水系统的检查。

2.2 静载试验本次静载试验选取第1跨，全桥共1跨进行试验检测评定，主要测试主梁相应正弯矩截面在相应控制荷载作用下的变形以及应力情况。

试验的主要测试项目有：（1）对应截面的挠度、应变测试；（2）对主梁相应截面观察可能发生的裂缝并检测其发展情况。

2.3 动载试验动荷载试验是为了测定桥梁结构的自振特性或在动力荷载作用下的受迫振动特性，通过动载试验评定该桥的行人性能以及行人安全和舒适度，本次主要测试内容有：（1）桥梁的自振性能：基频。

3 结构外观检测3.1 外观检查试验前对全桥外观质量进行了检查，并对挠度测点和控制试验断面进行了标记。

经检查发现该桥无明显病害。

4 静载试验桥梁静力荷载试验主要是通过测量桥梁结构在静力试验荷载作用下的变形和内力，比较桥梁结构的实际工作状态能否满足设计荷载作用下正常使用要求。

测定项目及内容为桥梁控制截面挠度以及箱梁控制截面应变或应力等。

4.1 加载工况龙里西关坡人行天桥共1个工况：工况Ⅰ：第1跨1-1截面在最不利人群荷载作用下的最大正弯矩效应；4.2 试验荷载效率及载位布置经计算，荷载试验方案确定由设计荷载（人群荷载）控制，加载时采用水箱注水均布荷载加载。

水箱大小为：18×3×0.7m。

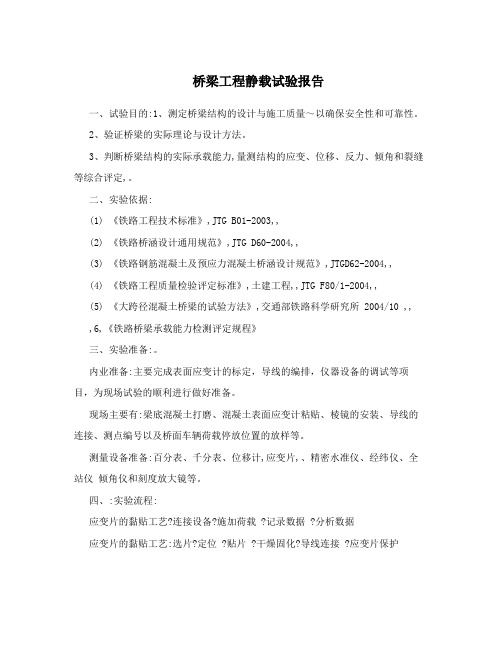

桥梁工程静载试验报告一、试验目的:1、测定桥梁结构的设计与施工质量～以确保安全性和可靠性。

2、验证桥梁的实际理论与设计方法。

3、判断桥梁结构的实际承载能力,量测结构的应变、位移、反力、倾角和裂缝等综合评定,。

二、实验依据:(1) 《铁路工程技术标准》,JTG B01-2003,,(2) 《铁路桥涵设计通用规范》,JTG D60-2004,,(3) 《铁路钢筋混凝土及预应力混凝土桥涵设计规范》,JTGD62-2004,,(4) 《铁路工程质量检验评定标准》,土建工程,,JTG F80/1-2004,,(5) 《大跨径混凝土桥梁的试验方法》,交通部铁路科学研究所 2004/10 ,,,6,《铁路桥梁承载能力检测评定规程》三、实验准备:。

内业准备:主要完成表面应变计的标定，导线的编排，仪器设备的调试等项目，为现场试验的顺利进行做好准备。

现场主要有:梁底混凝土打磨、混凝土表面应变计粘贴、棱镜的安装、导线的连接、测点编号以及桥面车辆荷载停放位置的放样等。

测量设备准备:百分表、千分表、位移计,应变片,、精密水准仪、经纬仪、全站仪倾角仪和刻度放大镜等。

四、:实验流程:应变片的黏贴工艺?连接设备?施加荷载 ?记录数据 ?分析数据应变片的黏贴工艺:选片?定位 ?贴片 ?干燥固化?导线连接 ?应变片保护,1,本工程采用:丝绕式应变片～大小:100mm～阻值:120欧姆～经检验该批应变片合格。

,2,定位: 1、初步定点的大致范围:应变片周边款3~5mm的测区。

2、测点检查:表面平整、无缺陷、裂缝。

3、打磨:磨光机将测点初打磨平整、无锈、无浮浆。

4、清洗:用纱布蘸乙醇清洗～查实后无污染。

5、准确定位:准确画出测点的纵横中心线。

,3,胶水:哥俩好粘贴。

步骤:上胶?挤压?加压?粘贴接线头。

粘贴原则:胶薄而牢固。

每测点贴8个应变片～每个应变片上有2根导线。

,4, 干燥固化:用热吹风机吹刚粘好的应变片。

,,5,导线连接:用电烙铁、焊锡把应变片引出线和测量导线接头焊接用粘胶粘贴牢固。

xx工程主线桥第1联静、动荷载试验目录前言 (1)第一章主线桥第1联概况 (1)第二章桥梁静载试验检测目的和试验检测依据及规范 (2)2.1 桥梁静载试验检测目的 (2)2.2 试验检测依据及规范 (2)第三章静载试验项目、部位、主要仪器及、荷载试验效率及外观检查 (3)3.1 试验项目 (3)3.2 主要测试部位 (3)3.3 主要试验仪器 (3)3.4 静载试验荷载效率的确定 (3)3.5 静载试验桥梁外观检查 (4)第四章试验工况、截面、测点及试验加载布置 (4)4.1 试验工况 (4)4.2 试验截面布置 (5)4.3 试验截面应力、挠度测点布置 (5)4.3.1结构剪应变（剪应力）测点布置 (6)4.3.2挠度测点 (7)4.4 加载布置 (8)4.4.1试验车辆荷载横向布置 (8)4.4.2静载试验工况 (8)第五章数据测读规程及试验终止条件 (20)5.1 数据测读规程 (20)5.2 试验的终止条件 (20)第六章理论计算 (20)6.1 主要计算理论和方法 (20)6.2 计算模型 (21)6.3 静载试验 (22)6.4 测试工况 (23)6.5 试验效率 (23)第七章现场荷载试验 (24)7.1 试验准备工作 (24)7.2 现场试验步骤 (24)第八章静载试验数据整理、分析 (26)8.1 静载试验等效加载车辆属性 (26)8.2 荷载试验数据整理 (26)8.3 试验数据分析、评定 (32)第九章静载试验结论 (33)第十章桥梁动荷载试验 (34)10.1 动荷载试验目的 (34)10.2 动荷载试验内容 (34)10.3 动荷载试验仪器设备 (34)10.4 动荷试验孔的选择及测点布置 (34)10.5动荷试验结果及分析 (35)10.6 动荷载试验结论 (37)附件：主线桥第1联全桥静、动荷载现场测试照片 (38)前言主线桥第1联位于xx市线上，为进一步验证桥梁设计的合理性，检验桥梁施工的质量，测定桥梁在静、动荷载作用下的性能，综合评定和确定其承载能力，同时为本桥在今后竣工验收和运营过程中养护工作提供科学依据，有必要对该桥进行竣工设计荷载加载试验。

桥梁单片梁静载试验检测数据的分析——一以汨罗江特大桥单梁项目为例摘要：单梁静载试验是判定桥梁承载力和安全性重要试验方法。

近年来，我国路桥施工工程量不断增大，整体施工工艺日趋复杂，施工过程需要专业的技术人员对桥梁施工进行动态监控，以此保证施工过程中结构安全及施工完成后的行驶舒适度。

本文以实际工程项目为例，就桥梁单片梁静载试验检测数据情况进行阐述。

关键词：汨罗江特大桥；桥梁单片梁；静载试验；检测数据项目概况：湖南省岳阳至望城高速公路C2合同段，汨罗江特大桥（20m空心板）进行了静力荷载试验。

静载试验中梁及边梁跨中截面几何特性为，（1）中梁跨中截面几何特性：面积A（m2）—0.5551；抗弯惯性矩I（m4）—0.0620；抗扭惯性矩IT（m4）—0.1117；(+)Cy（m）—0.4841；(-)Cy（m）—0.4659。

（2）边梁跨中截面几何特性：面积A（m2）—0.6284；抗弯惯性矩I（m4）—0.0685；抗扭惯性矩IT（m4）—0.1260；(+)Cy（m）—0.4654；(-)Cy（m）—0.4846。

预制梁板钢绞线均采用先张法张拉工艺。

1检测的目的及依据1.1检测目的通过本次静力荷载试验预期达到如下几个目标：（1）检验空心板的施工质量，掌握结构的实际工作状况，判断空心板的实际承载能力，从而判断空心板承载能力能否正常工作。

（2）通过静力荷载试验和理论分析，对空心板地使用承载力及工作状况做出综合评价，判断空心板的实际工作状况是否符合设计要求或处于正常工作状态。

（3）通过对空心板的静力荷载试验，可为发展桥梁设计理论和提高施工工艺水平，不断积累技术数据并提供科学依据。

（4）静载试验结果可作为今后桥梁维护及评估的原始数据。

1.2检测依据本次试验检测主要依据如下规范和标准：《公路桥梁承载能力检测评定规程》（JTG/T J21-2011）；《大跨径混凝土桥梁的试验方法》（YC4-4-1978）；《公路桥梁荷载试验规程》（JTG/T J21-01-2015）；《公路桥涵施工技术规范》（JTG/T F50-2011）；《公路桥涵设计通用规范》（JTG D60-2015）；《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）；《公路工程技术标准》（JTG B01-2014）；本桥荷载试验相关技术资料及文件。

课程《桥梁检测与养护》桥梁检测部分报告姓名：学号：前言感谢老师本学期给我们讲授《桥梁检测与养护》课程的桥梁检测部分，听完老师给我们讲的桥梁检测课程，不仅让我学到了桥梁检测的理论知识以及从老师那里学到了一些实际经验，而且让我意识到目前桥梁检测和养护在我国甚至世界范围内的重要性和迫切性,同时也意识到作为未来的桥梁工作者，在我们修改新桥梁的同时也应该做好旧桥的检测和养护工作。

随着近几十年我国经济的发展和综合国力的提高，我国公路桥梁已建成规模,已成为世界上的桥梁大国.在桥梁建设放缓的过程中，然而近些年来却出现了很多桥梁坍塌事故.桥梁建成通车以后,随着时间的推移，桥梁在自然环境以及人为环境的作用下，桥梁的耐久性下降，造成安全度降低,然而人们常常忽视了桥梁的定期和不定期的检测，以致很多桥梁结构出现缺陷问题时没有得到及时的维护和加固,以至于最后出现桥梁坍塌，给人们的生命和财产造成的重大的损失。

基于中国当前现状，有大量的已建设桥梁处于不安全或是有缺陷的服役状态，因此有必要而且迫切的需要建立起从桥梁管理、桥梁检测系统、检测技术和养护措施等的一整套方案，只有这样才能及时发现和解决桥梁的缺陷，从而延长桥梁的耐久性，确保桥梁结构的安全,避免不必要的损失和事故。

在课程的学习中，我了解和掌握了我国桥梁建设与养护的现状，桥梁常见的一些结构性缺陷、桥梁管理系统、桥梁检测的方法和手段以及桥梁荷载试验和评定等内容，并且老师给我们展示了很多实际桥梁的缺陷图片以及结合实际的工程实例给我们详细了讲解了桥梁检测在桥梁结构中的应用。

本报告将从桥梁检测的目的与分类、桥梁结构性缺陷、桥梁检测技术及其适用性、基于新建桥梁混凝土斜拉桥检测和试验、已建公路预应力混凝土连续梁桥和钢箱梁斜拉桥的检测与评定和桥梁检测现状与未来发展六个方面进行展开.目录1 桥梁检测的目的与分类 .......................................................................................- 1 -1.1 桥梁检测的目的 ........................................................................................- 1 -1。

桥梁静载试验报告背景介绍桥梁静载试验是一种用于评估桥梁结构安全性和承载能力的重要方法。

通过施加静力荷载，可以模拟桥梁在使用过程中受到的实际荷载，从而判断桥梁的结构强度和稳定性。

本文将介绍桥梁静载试验的步骤和相关认证要求。

步骤一：试验准备在进行桥梁静载试验之前，需要进行充分的试验准备工作。

首先，需要对试验对象进行详细的检查和评估，确保桥梁结构完整且符合试验要求。

其次，需要制定试验方案，包括试验荷载、试验持续时间等参数的确定。

最后，需要准备试验设备和人员，确保试验过程的顺利进行。

步骤二：试验过程在进行桥梁静载试验时，需要按照预定的试验方案进行操作。

首先，需要在桥梁上设置试验荷载，可以使用重型卡车、水袋等方式施加荷载。

在施加荷载之前，需要对试验荷载进行校准，确保其准确性和稳定性。

然后，需要监测和记录桥梁的变形、应力、挠度等参数，以评估桥梁在不同荷载作用下的性能。

在试验过程中，需要密切监测桥梁结构的变化，并根据需要进行调整和修正。

步骤三：试验结果分析在完成桥梁静载试验后，需要对试验结果进行分析和评估。

首先，需要对试验数据进行处理和整理，以便进行后续的分析。

然后，可以使用各种分析方法，如数值模拟、统计分析等，对试验结果进行深入研究。

最后，根据试验结果，可以评估桥梁的结构安全性和承载能力，并提出相应的建议和措施。

步骤四：试验认证和报告撰写桥梁静载试验的结果需要进行认证，并编写相应的试验报告。

首先，需要将试验结果提交给相关的机构或专家进行评审和认证。

评审过程通常包括对试验数据的验证、试验设备的合规性、试验过程的规范性等方面的检查。

通过评审后，可以撰写试验报告，其中包括试验目的、试验方案、试验过程、试验结果分析等内容。

试验报告需要清晰、准确地描述试验过程和结果，并提供有关桥梁结构安全性和承载能力的评估。

结论桥梁静载试验是评估桥梁结构安全性和承载能力的重要手段。

通过按照预定的试验方案施加静力荷载并监测桥梁的变形和应力，可以评估桥梁在实际使用情况下的性能。
