聚对苯二甲酸丁二醇酯(PBT)具有优异的综合性能，如结晶度高、可快速成型、耐候性、摩擦系数低、热变形温度高、电气性质佳、力学性能优良、耐疲劳性、可以超声波焊接等。
但其缺口冲击强度低、成型收缩率大、耐水解性差、易受卤化烃侵蚀，经玻纤增强后，因制品纵、横向收缩率不一致易使制品发生翘曲。
PBT凭借其优良的综合性能在电子电器、汽车工业、机械、仪器仪表和家用电器等领域得到广泛应用。
下面，简单的阐述了PBT改性中一些常见问题的原因和改善方法。
1. 缺口敏感性原因：PBT分子中的苯环和酯基形成大的共轭体系，减小了分子链的柔曲性，使分子刚性增加，并且极性酯基、羰基的存在使分子间作用力增大，分子刚性进一步增强，从而韧性很差。
解决方法：a) 聚合改性聚合改性就是通过共聚、接枝、嵌段、交联等手段在聚合过程中在PBT分子中引入新的柔性链段，使其具有良好的韧性。
b) 共混改性共混改性就是将改性剂或高冲击强度材料与PBT共混或复合，使其作为分散相分布在PBT基体中，利用两组分的部分相容性或适当的界面黏结作用，提高PBT的缺口冲击性能。
如在PBT中添加反应性增容剂POE-g-GMA，通过GMA与PBT的端羧基的原位增容反应，加强界面作用力，以达到增韧效果。
2. PBT薄壁制品需要更高的流动性薄壁电子元件在电子电器、汽车电子工业领域，组件更薄是趋势，这就要求材料需要更高的流动性，才能以尽可能小的相应浇注器械的填充压力或合模力来实现型模的填充。
利用低黏度的热塑性聚酯组合物也常常能实现更短的循环周期。
另外,良好的流动能力对于例如质量分数超过40%的玻璃纤维和/或矿物质的高填充热塑性聚酯组合物来说也是非常重要的。
改善方法：1.选择低分子量的PBT，但是分子质量降低会影响机械性能。
2.借助流动促进剂如硬脂酸酯或褐煤酸酯,可以改善PBT流动性,但这类低分子质量酯会在产品加工和使用过程中渗出。
3.对于需要增韧的PBT材料，增韧剂的加入一定会导致流动性下降，故而需要选择对流动性影响更小的增韧剂。

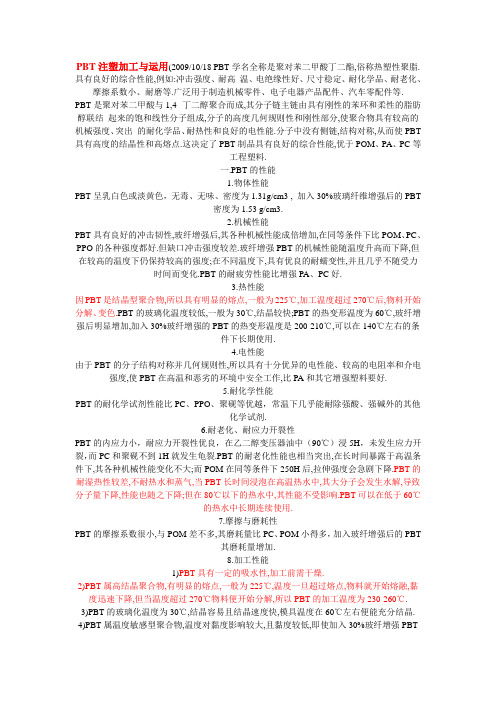

PBT注塑加工与运用(2009/10/18 PBT学名全称是聚对苯二甲酸丁二酯,俗称热塑性聚脂.具有良好的综合性能,例如:冲击强度、耐高温、电绝缘性好、尺寸稳定、耐化学品、耐老化、摩擦系数小、耐磨等.广泛用于制造机械零件、电子电器产品配件、汽车零配件等. PBT是聚对苯二甲酸与1,4--丁二醇聚合而成,其分子链主链由具有刚性的苯环和柔性的脂肪醇联结起来的饱和线性分子组成,分子的高度几何规则性和刚性部分,使聚合物具有较高的机械强度、突出的耐化学品、耐热性和良好的电性能.分子中没有侧链,结构对称,从而使PBT 具有高度的结晶性和高熔点.这决定了PBT制品具有良好的综合性能,优于POM、PA、PC等工程塑料.一.PBT的性能1.物体性能PBT呈乳白色或淡黄色，无毒、无味、密度为1.31g/cm3 , 加入30%玻璃纤维增强后的PBT密度为1.53 g/cm3.2.机械性能PBT具有良好的冲击韧性,玻纤增强后,其各种机械性能成倍增加,在同等条件下比POM、PC、PPO的各种强度都好.但缺口冲击强度较差.玻纤增强PBT的机械性能随温度升高而下降,但在较高的温度下仍保持较高的强度;在不同温度下,具有优良的耐蠕变性,并且几乎不随受力时间而变化.PBT的耐疲劳性能比增强PA、PC好.3.热性能因PBT是结晶型聚合物,所以具有明显的熔点,一般为225℃,加工温度超过270℃后,物料开始分解、变色.PBT的玻璃化温度较低,一般为30℃,结晶较快;PBT的热变形温度为60℃,玻纤增强后明显增加,加入30%玻纤增强的PBT的热变形温度是200-210℃,可以在140℃左右的条件下长期使用.4.电性能由于PBT的分子结构对称并几何规则性,所以具有十分优异的电性能、较高的电阻率和介电强度,使PBT在高温和恶劣的环境中安全工作,比PA和其它增强塑料要好.5.耐化学性能PBT的耐化学试剂性能比PC、PPO、聚砚等优越，常温下几乎能耐除强酸、强碱外的其他化学试剂.6.耐老化、耐应力开裂性PBT的内应力小，耐应力开裂性优良，在乙二醇变压器油中（90℃）浸5H，未发生应力开裂，而PC和聚砚不到1H就发生龟裂.PBT的耐老化性能也相当突出,在长时间暴露于高温条件下,其各种机械性能变化不大;而POM在同等条件下250H后,拉伸强度会急剧下降.PBT的耐湿热性较差,不耐热水和蒸气,当PBT长时间浸泡在高温热水中,其大分子会发生水解,导致分子量下降,性能也随之下降;但在80℃以下的热水中,其性能不受影响.PBT可以在低于60℃的热水中长期连续使用.7.摩擦与磨耗性PBT的摩擦系数很小,与POM差不多,其磨耗量比PC、POM小得多，加入玻纤增强后的PBT其磨耗量增加.8.加工性能1)PBT具有一定的吸水性,加工前需干燥.2)PBT属高结晶聚合物,有明显的熔点,一般为225℃,温度一旦超过熔点,物料就开始熔融,黏度迅速下降,但当温度超过270℃物料便开始分解,所以PBT的加工温度为230-260℃.3)PBT的玻璃化温度为30℃,结晶容易且结晶速度快,模具温度在60℃左右便能充分结晶.4)PBT属温度敏感型聚合物,温度对黏度影响较大,且黏度较低,即使加入30%玻纤增强PBT在成形加工温度下的熔体黏度与标准注塑级的POM相当5)二次加工性能良好,可采用车、铣、磨、刨、锉、钻、抛光等方法进行二次加工.二.成形设备及模具1.注塑机的选用a. 注射量PBT在料管温度超过280℃、停留时间长会分解,从而影响制品的性能和质量.因此,根据制品的质量在选择合适的注射量,不宜选用注射量超出过多的注塑机,避免物料在料管停留时间过长而分解.b. 螺杆虽然PBT的成形加工困难,但是一般的螺杆还是能满足其加工要求，在注射量满足的前提下，尽量采用小直径规格螺杆的机型,过胶头、过胶圈、过胶垫圈均可采用普通型.工业生产中多数PBT制品采用玻纤增强PBT,有的高达30%,这些玻纤对零件的磨损较大,为了增强这些零件的耐摩性,需要采用表面电镀硬铬的螺杆、过胶头、过胶圈、过胶垫圈.c. 射嘴由于PBT在熔融状态下黏度较低,流动性较好,为避免物料流涎,可以采用自锁式射嘴;但对于表面光泽度要求较高的白色制品,一般料温较高则需采用开放式射嘴,避免物料在射嘴内局部滞留而分解,影响制品的质量.2.产品造型与模具设计a.产品造型由于PBT熔体黏度较低,流动性较好,加入玻纤增强后也比其它增强塑料具有较好的流动性.当熔体在250-270℃时,熔体充模较容易,不需很大的射压,故产品可设计成较薄的制品.又因PBT较易分解,在产品设计时,制品厚度尽量均匀,过渡位要尽可能采用平滑圆弧过渡,避免死角位.b. 脱模斜度PBT是结晶型聚合物,收缩率偏大.模具设计时,应充分考虑到脱模,其斜度可选择1-2°.c.流道PBT对锐角、缺口比较敏感，流道设计应尽量避免死角位，以免溶料流经流道时因局部剪切过量而引起降解或滞料，导致制品质量受影响，流道截面应取较大值.d.浇口1).由于PBT是结晶型聚合物,当加入玻纤增强后,玻纤具有取向性,制品成形收缩率具有各向异性的趋势,流动方向上的收缩较小为0.25%,而与流动方向垂直的方向上的收缩率为1.0%.因此,模具设计时,浇口的位置影响制品的尺寸,应考虑制品在不同向的收缩率.PBT的垂直度一定是大于其流动性.2).浇口的尺寸应采用口径粗、流程短，浇口过小或流程过长会因剪切过量生热而引起物料降解，影响制品的质量.e. 排气因为PBT容易出现热降解,模具必须具有良好的排气性能,否则物料充模时会包裹空气,压缩生热导致物料升温而降解,甚至焦化,会在制品表面出现黑纹.排气孔或排气槽的开设应按实际需要而又不影响制品的外观.一般排气孔上午直径为0.5-0.8mm,排气槽的厚度为0.3-0.6mm,宽度为3-6mm.f.模腔的表面处理由于工业生产中,PBT制品大多数是加入玻纤增强和阻燃的,对模具型腔表面有一定的磨损和腐蚀.因此,模腔表面必须进行处理,如镀铬、淬火、抛光等，以确保模具的寿命.三.成形工艺1.原材料的准备因PBT中含有酯链有吸湿倾向,吸水率一般为0.2-0.3%,在吸湿状态下受热,酯链会发生水解,从而使物料降解;所以成形前需进行干燥,使水分含量达到0.02%以下,干燥温度为110-130℃,时间4H左右.如果干燥温度过高或时间过长,材料中的水分也不会有明显的变化,反而会因为受热温度过高或时间过长而变质.2.料管温度由于PBT具有明显的熔点,一般为225℃,分解温度270℃.因此,料管温度适宜在230-260℃.对于阻燃PBT玻纤增强PBT,料管温度可相应增加10℃，温度太低不能充分熔融,流动性差；温度过高容易出现降解或分解,导致制品变脆、变色.因此,PBT的成形加工必须严格控制料温.3.注射压力由于PBT在加工温度范围内的流动性较好,所以注射压力不需太高,具体视制品的形状及其质量要求而定.4.注射速度由于PBT对热降解较敏感,因此选择注射速度时要注意,尽量不要太高速,以免物料充模时因剪切速率太大生热而降解.5.螺杆转速对于PBT的塑化,既要保证充分塑化,又要避免剪切过量,螺杆转速太低,塑化不良;转速太高,剪切过量.因此,采用中等转速.6.背压在注塑参数中,背压影响塑化和排气.在干燥不足时,制品有缺陷,可适当提高背压,加强排气;在材料充分干燥前提下,尽量采用较低的背压,以免物料受过量剪切而降解.7.模具温度PBT是结晶型聚合物,结晶温度40-190℃,结晶温度低、结晶容易、结晶速率快，在较低的模温下也能充分结晶.模温低,成形周期短,但制品易变形;模温高,收缩率大.因此,模具温度一般选择为:未增强PBT(60-70℃),增强PBT(70-80℃);对于尺寸精度要求较高的制品,模温的变化波幅应小于4℃,否则影响制品的尺寸稳定性.8.成形周期成形周期取决于制品的厚度、形状、模温和质量要求.对于薄壁制品充模要快,冷却也较快,所以注射时间、冷却时间、保压时间短,成形周期也较短.对于厚制品需采用较长的注射时间、保压时间、冷却时间和较高的模温,所以成形周期较长.9.制品的后处理对于尺寸精度要求较高的制品,制品取出后放在170℃的热风循环干燥箱中2-3H处理,以消除内应力.10.滞留时间由于PBT对热降解很敏感,在高温下有时停留10分钟,物料就会出现变色,如需长时间停止操作,应将料管内的材料排出,并将料管温度降低至170℃以下.11.停机处理对于白色或配色的PBT制品,生产过程中,若需停机过一段时间在生产,必须将料管内的余料射出,并用PP或PE清洗料管,尽量不要让PBT料留在料管内,以免下次开机加热时,物料受热时间过长而分解或变色,影响生产顺利进行.11.变脆原因: (1)熔料温度过高而降解(2)熔料滞留时间长而降解解决方法:(1).降低机筒温度、螺杆转速、背压,注射速度、压力等,以降低熔料的温度.(2).减少熔胶垫料,降低模具温度,尽量缩短成型周期,以减少熔料在机筒内的停留时间.4.表面银纹或气纹原因:(1)干燥不足(2)熔料温度过高而分解解决方法:(1) 加强干燥,选择适当的温度、风量(2) 降低机筒温度、熔胶转速、注射速度,增加背压。

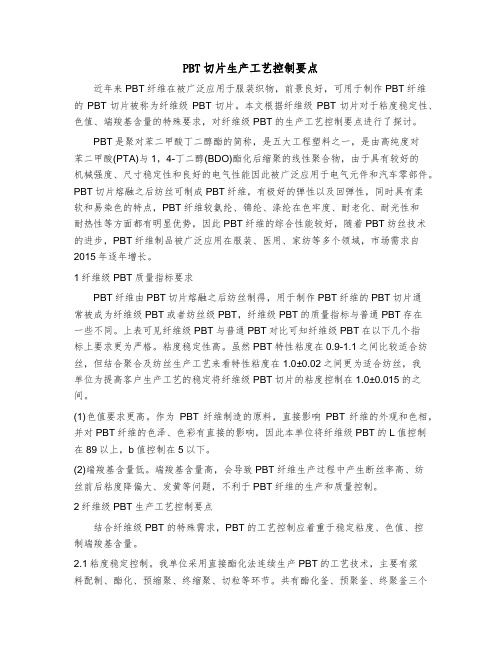

PBT切片生产工艺控制要点近年来PBT纤维在被广泛应用于服装织物，前景良好，可用于制作PBT纤维的PBT切片被称为纤维级PBT切片。
本文根据纤维级PBT切片对于粘度稳定性、色值、端羧基含量的特殊要求，对纤维级PBT的生产工艺控制要点进行了探讨。
PBT是聚对苯二甲酸丁二醇酯的简称，是五大工程塑料之一，是由高纯度对苯二甲酸(PTA)与1，4-丁二醇(BDO)酯化后缩聚的线性聚合物，由于具有较好的机械强度、尺寸稳定性和良好的电气性能因此被广泛应用于电气元件和汽车零部件。
PBT切片熔融之后纺丝可制成PBT纤维，有极好的弹性以及回弹性，同时具有柔软和易染色的特点，PBT纤维较氨纶、锦纶、涤纶在色牢度、耐老化、耐光性和耐热性等方面都有明显优势，因此PBT纤维的综合性能较好，随着PBT纺丝技术的进步，PBT纤维制品被广泛应用在服装、医用、家纺等多个领域，市场需求自2015年逐年增长。
1纤维级PBT质量指标要求PBT纤维由PBT切片熔融之后纺丝制得，用于制作PBT纤维的PBT切片通常被成为纤维级PBT或者纺丝级PBT，纤维级PBT的质量指标与普通PBT存在一些不同。
上表可见纤维级PBT与普通PBT对比可知纤维级PBT在以下几个指标上要求更为严格。
粘度稳定性高。
虽然PBT特性粘度在0.9-1.1之间比较适合纺丝，但结合聚合及纺丝生产工艺来看特性粘度在1.0±0.02之间更为适合纺丝，我单位为提高客户生产工艺的稳定将纤维级PBT切片的粘度控制在1.0±0.015的之间。
(1) 色值要求更高。
作为PBT纤维制造的原料，直接影响PBT纤维的外观和色相，并对PBT纤维的色泽、色彩有直接的影响，因此本单位将纤维级PBT的L值控制在89以上，b值控制在5以下。
(2)端羧基含量低。
端羧基含量高，会导致PBT纤维生产过程中产生断丝率高、纺丝前后粘度降偏大、发黄等问题，不利于PBT纤维的生产和质量控制。
2纤维级PBT生产工艺控制要点结合纤维级PBT的特殊需求，PBT的工艺控制应着重于稳定粘度、色值、控制端羧基含量。

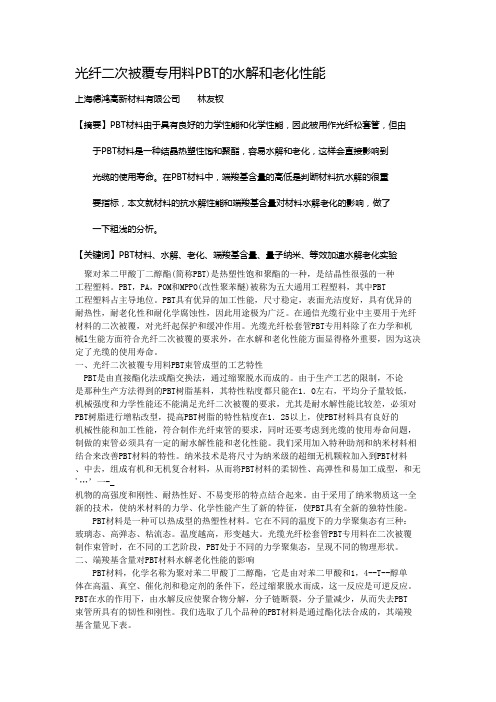

光纤二次被覆专用料PBT的水解和老化性能上海德鸿高新材料有限公司林友钗【摘要】PBT材料由于具有良好的力学性能和化学性能，因此被用作光纤松套管，但由于PBT材料是一种结晶热塑性饱和聚酯，容易水解和老化，这样会直接影响到光缆的使用寿命。
在PBT材料中，端羧基含量的高低是判断材料抗水解的很重要指标，本文就材料的抗水解性能和端羧基含量对材料水解老化的影响，做了一下粗浅的分析。
【关键词】PBT材料、水解、老化、端羧基含量、量子纳米、等效加速水解老化实验聚对苯二甲酸丁二醇酯(简称PBT)是热塑性饱和聚酯的一种，是结晶性很强的一种工程塑料。
PBT，PA，POM和MPPO(改性聚苯醚)被称为五大通用工程塑料，其中PBT工程塑料占主导地位。
PBT具有优异的加工性能，尺寸稳定，表面光洁度好，具有优异的耐热性，耐老化性和耐化学腐蚀性，因此用途极为广泛。
在通信光缆行业中主要用于光纤材料的二次被覆，对光纤起保护和缓冲作用。
光缆光纤松套管PBT专用料除了在力学和机械l生能方面符合光纤二次被覆的要求外，在水解和老化性能方面显得格外重要，因为这决定了光缆的使用寿命。
一、光纤二次被覆专用料PBT束管成型的工艺特性PBT是由直接酯化法或酯交换法，通过缩聚脱水而成的。
由于生产工艺的限制，不论是那种生产方法得到的PBT树脂基料，其特性粘度都只能在1．O左右，平均分子量较低，机械强度和力学性能还不能满足光纤二次被覆的要求，尤其是耐水解性能比较差，必须对PBT树脂进行增粘改型，提高PBT树脂的特性粘度在1．25以上，使PBT材料具有良好的机械性能和加工性能，符合制作光纤束管的要求，同时还要考虑到光缆的使用寿命问题，制做的束管必须具有一定的耐水解性能和老化性能。
我们采用加入特种助剂和纳米材料相结合来改善PBT材料的特性。
纳米技术是将尺寸为纳米级的超细无机颗粒加入到PBT材料、中去，组成有机和无机复合材料，从而将PBT材料的柔韧性、高弹性和易加工成型，和无'…’一-_机物的高强度和刚性、耐热性好、不易变形的特点结合起来。

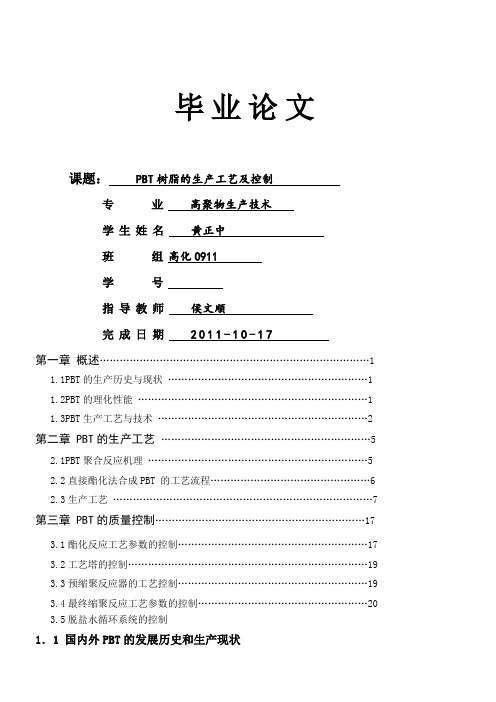

毕业论文课题：PBT树脂的生产工艺及控制专业高聚物生产技术学生姓名黄正中班组高化0911学号指导教师侯文顺完成日期2011-10-17第一章概述 (1)1.1PBT的生产历史与现状 (1)1.2PBT的理化性能 (1)1.3PBT生产工艺与技术 (2)第二章 PBT的生产工艺 (5)2.1PBT聚合反应机理 (5)2.2直接酯化法合成PBT 的工艺流程 (6)2.3生产工艺 (7)第三章 PBT的质量控制 (17)3.1酯化反应工艺参数的控制 (17)3.2工艺塔的控制 (19)3.3预缩聚反应器的工艺控制 (19)3.4最终缩聚反应工艺参数的控制 (20)3.5脱盐水循环系统的控制1．1 国内外PBT的发展历史和生产现状1.1.1 世界PBT生产历史与现状PBT全称是聚对苯二甲酸丁二酯，是一种直链非饱和热塑性聚酯，具有优良的物化特性，与聚酰胺（PA），聚碳酸酯（PC），聚甲醛（POM）和改性聚苯醚（mPPO）成为五大通用工程塑料。
