电路历年真题试卷汇编6(总分88,考试时间90分钟)1. 单项选择题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1. (西安电子科技大学2010年考研试题)如图7一44所示电路，t＜0电路已处于稳态，t=0开关闭合，iC(0+)为( )。

A. 一2mAB. 2／3mAC. 4／3mAD. 2mA2. (西安电子科技大学2009年考研试题)如图7一50所示电路，t＜0时己处于稳态，t=0时开关S打开，则iC(0+)为( )。

A. 一2 AB. 一1 AC. 1AD. 2A2. 判断题请判断下列各题正误。

1. (重庆大学2007年考研试题)判断题：线性动态电路输入一输出方程的阶数等于电路中储能元件的个数。

A. 正确B. 错误3. 解答题1. (清华大学2007年考研试题)电路如图7一8所示。

开关S换路前电路已达稳态，t=0时开关S由位置1合向位置2。

求开关换掉后的电流i1(t)、i2(f)和电压u(t)，并画出波形图(本题限时域求解)。

2. (清华大学2006年考研试题)电路如图7一10所示。

(1)写出电路的状态方程，并整理成标准形式X=AX+BV，其中；(2)定性画出uc的变化曲线。

3. (清华大学2006年考研试题)如图7一12所示电路，t＜0时S1断开、S2闭合，电路已达稳态。

t=0时，同时闭合开关S1，打开开关S2。

求电流i(t)并定性画出i(t)的变化曲线。

4. (清华大学2006年考研试题)如图7一15所示电路，网络N内都仅含线性电阻。

如图7一15(a)所示，t=0时a、b端通过开关S接通一个iL(0一)=3A、电感值为1H的电感，则c、d 端的电流i=一0．5e一2tA(t＞0)。

如图7一15(b)所示，现在C、d端并接一大小为6A的电流源，t=0时a、b端仍通过开关S接通一个iL(0一)=1A、电感值为2H的电感，求电感中的电流iL(t)(t＞0)。

5. (清华大学2005年考研试题)如图7一17所示电路，开关S闭合前电路处于稳态，t=0时闭合开关S。

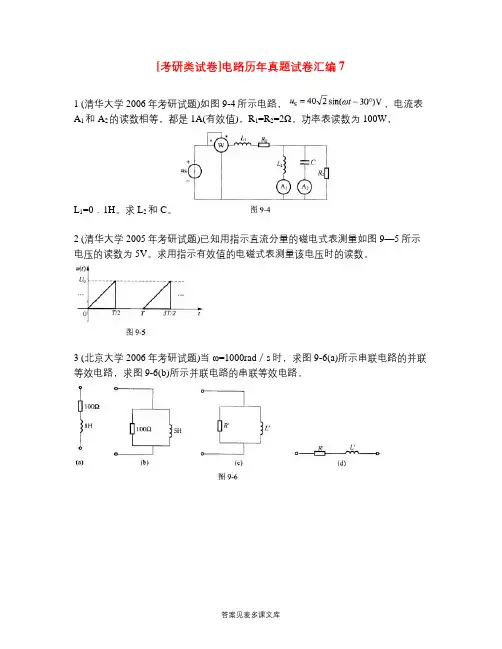

[考研类试卷]电路历年真题试卷汇编71 (清华大学2006年考研试题)如图9-4所示电路，，电流表A1和A2的读数相等，都是1A(有效值)，R1=R2=2Ω，功率表读数为100W，L1=0．1H。

求L2和C。

2 (清华大学2005年考研试题)已知用指示直流分量的磁电式表测量如图9—5所示电压的读数为5V。

求用指示有效值的电磁式表测量该电压时的读数。

3 (北京大学2006年考研试题)当ω=1000rad／s时，求图9-6(a)所示串联电路的并联等效电路，求图9-6(b)所示并联电路的串联等效电路。

4 (华中科技大学2006年考研试题)如图9—7所示的稳态电路中，u S(t)为正弦电压源(ω=10rad／s)，E0为直流电压源，电压表的读数为12V，电流表的读数为2．5A(均为有效值)。

求各电源提供的功率。

5 (武汉大学2008年考研试题)在图9-8所示正弦交流电路中，已知：U=120V，R1=20Ω，R2=10Ω，X1=40Ω，X2=20Ω。

试求：(1)电源输出的有功功率和无功功率；(2)功率表W的读数。

6 (武汉大学2008年考研试题)在图9-9所示电路中，已知：L1=8mH，L2=0．3H，R=2Ω，L3=0．5H，R1=4Ω，U0=6V，n=4，，电流表A2的读数为0．6A。

求电容C之值及电流表A1的读数。

7 (武汉大学2007年考研试题)如图9—12所示电路，已知，R=1Ω，ω=104rad／s，电压表的读数为10V，电流表A1的读数为30A。

求图中电流表A2、功率表W的读数和电路从电源端看进去的输入阻抗Z in。

8 (西安交通大学2007年考研试题)图9—13所示正弦稳态电路中，已知=6∠0°V，负载Z L可调节，试问Z L为何值时能获得最大功率?并求此最大功率。

9 (哈尔滨工业大学2006年考研试题)图9—15所示电路中，当R=1Ω时，U=7．5V；当R=2Ω时，U=12V。

( Ⅰ)
( Ⅱ)
6．某序列检测电路输入为 X，输出为 Z。仅当 X 输入 “0011”或“1100”时 Z 才输 出 1；否则，Z=0。序列不可重叠。试推导其米里型状态图。 （10 分） 答：
S0 0/ 0 1/0 S1 0/0 0/ 0 1/1 0/0 0/0 S3 1/ 0 S5 S4 0/ 0 S6 1/0 1/0 S2 1/ 0 0/1 1/ 0
AB CD 00 01 11
0 1 0 1 0 0 x 1
10
1 0 0 1
00 x 01 1 11 1 10 1
F1⊕F2=C D + AB+ B D+ ABC =(B+C)(A+B+D)(A+B+D)

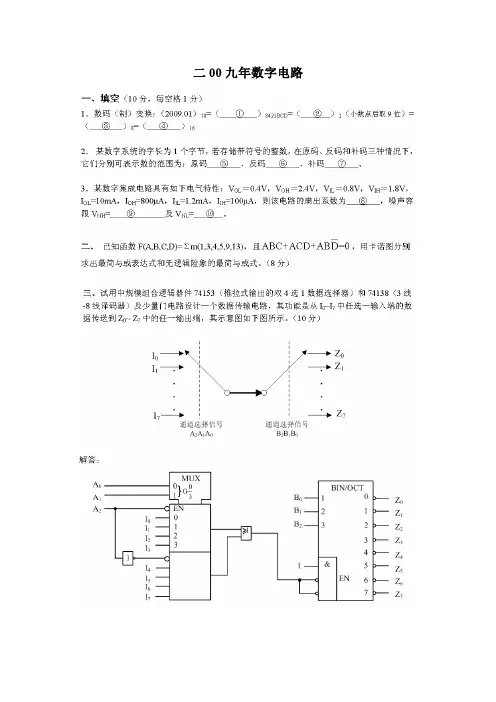

2．设电路的输入为 A、B、C 、D0、D 1、D 2、D 3，输出为 F，功能如表所示， 仅用一个图示的 4 选 1 数据选择器，附加适当的逻辑门，设计该电路，画出电路 图。 （15 分）
A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
F D0 D1 D0 D3 D2 D3 D0 D2
EN 0 0 1 2 3
MUX
G0 3 1
答：
A 0 0 0 0 1 1 1 1
B 0 0 1 1 0 0 1 1
C 0 1 0 1 0 1 0 1
5．试设计一个 8421BCD 码的模 36 加法计数器，其计数起点为 0000 0000，画出 电路图。 （15 分）
答：
&
Q0 Q1 Q2 Q3 Q0 Q1 Q2 Q3 CR CP 1 CPU CPD 74192 LD CO BO CR CPU CPD

电路历年真题试卷汇编1(总分72,考试时间90分钟)1. 解答题1. (清华大学2007年考研试题)求如图10-5所示电路中电压源发出的有功功率。

已知电源电压为，理想变压器变比n=2，回转器回转电阻α=2Ω。

2. (清华大学2005年考研试题)电路的相量模型如图10-7所示。

已知ωM=2Ω，I1=I2=I3=10A，电路消耗的功率P=1000W。

求R、ωL2和之值。

3. (华中科技大学2006年考研试题)如图10-9所示的含理想变压器的正弦稳态电路中，UL=200V，UR=50V，IS=5A，ω=10rad／s，且有iS与uC同相位，试求R、L、C的值。

4. (华中科技大学2005年考研试题)在如图10-10所示电路中，已知角频率ω=1000rad／s，电源电压的有效值为18V，I=1A，瓦特表的读数为32．4W，L1=L2=0．5H，L3=0．1H，C3=10μF，R1=R2=10Ω，试求互感系数M。

5. (西安交通大学2007年考研试题)图10-11所示电路中含有理想变压器，原边匝数为N1，副边匝数为N2，。

当原边分别由电流源is与电压源us激励时，在保持原边匝数N1不变的前提下，若要使R2上的功率增加，副边匝数N2应增加还是减少?请说出理由。

6. (西安交通大学2007年考研试题)图10一12所示正弦稳态电路中，己知电压源，XL1=1Ω，XL2=2Ω，XM=1Ω，XC=-4Ω。

试求。

7. (哈尔滨工业大学2006年考研试题)图10-14所示非正弦电路中，已知us=10+，L2=M=1H，L1=2H，求电流i2的瞬时值和有效值以及电压源发出的平均功率。

8. (哈尔滨工业大学2005年考研试题)图10一16所示正弦交流电路，已知，L=0．1H，R=10Ω，C=10-3F。

求负载ZL为何值时它可以获得最大功率，最大功率为多少?并求此时电流i2的瞬时值。

9. (东南大学2005年考研试题)如图10-18所示电路，设L1与L2全耦合，则两个理想电压表V1的读数为_________；V2的读数为__________。
