可编程控制器B卷

《可编程控制器技术》（考试）1. 可编程控制器是一种专门在（）环境下应用而设计的数字运算操作的电子装置[单选题] *A.工业(正确答案)B.军事C.商业D.农业2. 可编程序控制器采用大规模集成电路构成的（）和存储器来组成逻辑部分 [单选题] *A.运算器B.微处理器(正确答案)C.控制器D.累加器3. PLC的组成部分不包括（） [单选题] *A.CPUB.存储器C.外部传感器(正确答案)D.I/O口4. FX2n系列可编程序控制器输出继电器用（）表示 [单选题] *A.XB.Y(正确答案)C.TD.C5. 下列选项不是PLC的特点（） [单选题] *A.抗干扰能力强B.编程方便C.安装调试方便D.功能单一(正确答案)6. FX2n系列可编程序控制器定时器用（）表示 [单选题] *A.XB.YC.T(正确答案)D.C7. 可编程序控制器通过编程，灵活地改变其控制程序，相当于改变了继电器控制的（） [单选题] *A.主电路B.自锁电路C.互锁电路D.控制电路(正确答案)8. 可编程控制器再RUN模式下，执行顺序是（） [单选题] *A.输入采样→执行用户程序→输出刷新(正确答案)B.执行用户程序→输入采样→输出刷新C.输入采样→输出刷新→执行用户程序D.以上都是9. 继电器接触器控制电路中的时间继电器，在PLC控制中可以用（）代替 [单选题] *A.T(正确答案)B.CC.SD.M10. FX2n可编程序控制器继电器输出型，不可以（） [单选题] *A.输出高速脉冲(正确答案)B.直接驱动交流指示灯C.驱动额定电流下的交流负载D.驱动额定电流下的直流负载11. （）不是PLC主机的技术性能范围 [单选题] *A.本机I/O口数量B.高速计数输入个数C.高速脉冲输出D.按钮开关种类(正确答案)12. 对于继电器输出型可编程序控制器其所带负载只能是额定（）电源供电 [单选题] *A.交流B.直流C.交流或直流(正确答案)D.低压直流13. FX2n可编程序控制器DC输入型，可以直接接入（）信号 [单选题] *A.AC24VB.4~20mA电流C. DC24V(正确答案)D. DC0~5V电压14. FX2n-20MT可编程序控制器表示（）类型 [单选题] *A.继电器输出B.晶闸管输出C.晶体管输出(正确答案)D.单结晶体管输出15. FX2n系列可编程序控制器输入常开触点用（）指令 [单选题] *A.LD(正确答案)B.LDIC.ORD.ORI16. FX2n系列可编程序控制器常开触点的串联用（）指令 [单选题] *A.AND(正确答案)B.ANIC.ANBD.ORB17. FX2n系列可编程序控制器并联常闭点用（）指令 [单选题] *A.LDB.LDIC.ORD.ORI(正确答案)18. 可编程序控制器停止时，（）阶段停止执行 [单选题] *A.程序执行(正确答案)B.存储器刷新C.传感器采样D.输入采样19. 在一个程序中，同一地址号的线圈（）次输出，且继电器线圈不能串联只能并联 [单选题] *A.只能有一(正确答案)B.只能有二C.只能有三D.无限20. 在FX2nPLC中，（）是积算定时器 [单选题] *A.T0B.T100C.T245D.T255(正确答案)21. PLC总体检查时，首先检查电源指示灯是否亮。

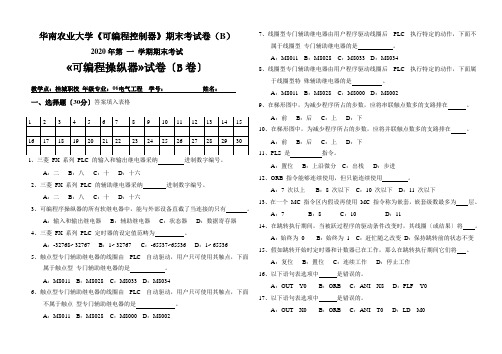

华南农业大学《可编程控制器》期末考试卷（B）2020年第一学期期末考试«可编程操纵器»试卷〔B卷〕教学点：桂城职校年级专业：06电气工程学号：姓名：一、选择题〔30分〕答案填入表格1、三菱FX 系列PLC 的输入和输出继电器采纳进制数字编号。

A：二B：八C：十D：十六2、三菱FX 系列PLC 的辅助继电器采纳进制数字编号。

A：二B：八C：十D：十六3、可编程序操纵器的所有软继电器中，能与外部设备直截了当连接的只有。

A：输入和输出继电器B：辅助继电器C：状态器D：数据寄存器4、三菱FX 系列PLC 定时器的设定值范畴为。

A：-32768~ 32767 B：1~ 32767 C：-65537~65536 D：1~ 655365、触点型专门辅助继电器的线圈由PLC 自动驱动，用户只可使用其触点，下面属于触点型专门辅助继电器的是。

A：M8011 B：M8028 C：M8033 D：M80346、触点型专门辅助继电器的线圈由PLC 自动驱动，用户只可使用其触点，下面不属于触点型专门辅助继电器的是。

A：M8011 B：M8028 C：M8000 D：M8002 7、线圈型专门辅助继电器由用户程序驱动线圈后PLC 执行特定的动作，下面不属于线圈型专门辅助继电器的是。

A：M8011 B：M8028 C：M8033 D：M80348、线圈型专门辅助继电器由用户程序驱动线圈后PLC 执行特定的动作，下面属于线圈型特殊辅助继电器的是。

A：M8011 B：M8028 C：M8000 D：M80029、在梯形图中，为减少程序所占的步数，应将串联触点数多的支路排在。

A：前B：后C：上D：下10、在梯形图中，为减少程序所占的步数，应将并联触点数多的支路排在。

A：前B：后C：上D：下11、PLS 是指令。

A：置位B：上沿微分C：出栈D：步进12、ORB 指令能够连续使用，但只能连续使用。

A：7 次以上B：8 次以下C：10 次以下D：11 次以下13、在一个MC 指令区内假设再使用MC 指令称为嵌套，嵌套级数最多为层。

可编程控制器(PLC) 模拟试题（附参考答案）一、选题（每题1分，共50分）1、动合点与母线连接是（）A、LDB、CDIC、OU TD、ANI2、动断点与母线连接是（）A、LDB、LDIC、OU TD、ANI3、动合点串联是（）A、ANDB、ANIC、LD ID、ORI4、动断点串联是（）A、ANDB、ANIC、LD ID、ORI5、动合点并联是（）A、ORB、ORIC、ORB D、ANB6、动断点并联是（）A、ORB、ORIC、ORB D、ANB7、并联电路块的并联是（）A、ORIB、ORBC、ANB D、OR8、串联电路块的并联是（）A、ORIB、ORBC、OR ID、ANI9、进栈是（）A、MCRB、MPSC、MRD D、MPP10、出栈是（）A、MRDB、MCRC、MP PD、MPS11、读栈是（）A、MPSB、MRDC、MC RD、MPP12、自保护是（）A、RSTB、SETC、PL SD、PLF13、上升沿脉冲输出是（）A、SETB、PLFC、PL SD、RST14、解除复位是（）A、SETB、PLSC、RS TD、PLF15、下降沿脉冲输出是（）A、PLSB、PLFC、SE TD、RST16、主控电路块起点是（）A、MCRB、OUTC、MC D、END17、结束是（）A、NOPB、ENDC、MC D、MCR18、主控电路块复位是（）A、OUTB、MCC、MCR D、SET19、线圈输出是（）A、SETB、RSTC、OUT D、MCR20、FX2系列状态元件代号是（）A、MB、XC、Y D、S21、FX2系列辅助继电器代号是（）A、XB、MC、YD、S22、FX2系列输入继电器代号是（）A、SB、TC、XD、C23、FX2系列输出继电器代号是（）A、TB、YC、SD、M24、FX2系列定时器元件代号是（）A、YB、TC、S D、M25、FX2系列计数器元件代号是（）A、MB、TC、S D、C26、1分特殊辅助时钟脉冲继电器代号是（ D ）A、M8011B、M8012C、M8013 D、M801427、1秒特殊辅助时钟脉冲继电器代号是（ C ）A、M8011B、M8012C、M8013 D、M801428、秒特殊辅助时钟脉冲继电器代号是（ B ）A、M8011B、M8012C、M8013 D、M801429、秒特殊辅助时钟脉冲继电器代号是（ A ）A、M8011B、M8012C、M8013 D、M801430读出键是（ C ）A、INSB、DELC、RD D、WR31、插入键是（ C ）A、WRB、DELC、INS D、RD32、写入键是（ B ）A、DELB、WRC、INS D、RD33、删除键是（ B ）A、WRB、DELC、RD D、INS34、执行键是（ B ）A、SPB、GOC、STE PD、CLEAR35、步序键是（ D ）A、GOB、SP’C、CLEAR D、STEP36、空格键盘是（ C ）A、CLEARB、GOC、SP’D、STEP37、清除键是（ B ）A、SP’B、CLEARC、STE PD、GO38、在写入程序时编程器左上角应显示（ B ）A、RB、WC、I D、D39、在读出程序时，编程器左上角应显示（ A ）A、RB、WC、I D、D40、在修改程序插入指令时编程器左上角应显示（ C ）A、RB、WC、I D、D41、在修改程序删除指令时编程器左上角应显示（ A ）A、RB、WC、I D、D42、OUT YO指令是（）步A、1B、2C、3 D、443、OUT TO指令是（）步A、1B、2C、3 D、444、OUT CO指令是（）步A、1B、2C、3 D、445、下列元件要复位的是（）A、MB、TC、Y D、C46、FXON—24M可编程控制有（）个输入点A、24B、14C、12 D、1047、FXON—24M可编程控制有（）个输出点A、24B、14C、12 D、1048、一般可编程控制器有（种输出方式A、2B、3C、4 D、549、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ）A、100VB、220VC、240V D、380V50、FX—10P编程器液晶显示是（）行A、2B、3C、4 D、5二、多项选择题（每题2分，共30分）1、属于动断点指令的有（）A、LDB、LDIC、ANDD、AN IE、OR2、属于动合点指令的有（）A、ANDB、ORC、LDID、ANI E、ORI3、属于串联指令的有（）A、ANDB、ANIC、LDID、ORB E、ORI4、属于并联指令的有（）A、ANIB、ORC、ORID、ORB E、ANB5、属于成对使用的指令的有（）A、MCB、MCRC、SETD、RST E、PLS6、需要复位的元件有（ A、E ）A、CB、TO—T245C、T246—T255D、P E、M7、属于积算定时器的有（ D、E ）A、TOB、T200C、T245D、T246 E、T2508、属于100mS的定时器的有（）A、TOB、T100C、T199D、T200 E、T2459、属于10mS的定时器的有（）A、T100B、T199C、T200D、T220 E、T24510、属于8进制的有（）A、MB、SC、XD、YE、T11、下列元件属于10进制的有（）A、MB、SC、XD、YE、T12、可编程控制器的输出形式是（）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管13、属于多重电路输出指令的有（）A、MCB、MCRC、MPSD、MRD E、MPP14、具有设定值的元件有（）A、MB、SC、TD、YE、C15、在（）情况下，PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题（每题1分，共20分）1、在运行程序时，可编程主机必须在RUN位置（）2、在写入程序时，可编程主机必须在STOP位置（）3、定时器分有1分，1秒，秒，秒等几种规格（）4、定时器不管什么情况，置位后必须要复位（）5、计数器不管什么情况，置位后必须还要复位（）6、输出继电器必须要有一个硬接点（）7、输出继电器有无数个软接点（）8、PLS/PLF脉冲输出指令必须成对使用（）9、MC，MCR主控指令必须成对输出（）10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（）11、键入每条指令后，都必须按GO方向执行（）12、旧程序全部清除指令是NOP—A—GO—GO（）13、如果原有程序，需要一次删掉，则可按NOP—A—GO—GO（）14、清除程序时，必须在W状态（）15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态（）16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进行操作（）17、可编程控制器实际上就是一种工业专用计算机（）18、可编程控制器输入电压有三种110V，220V，380V（）19、FX—20P编程器有2行显示（）20、FX ON40M有40个输入点和输出点（）答案可编程控制器(PLC) 模拟试题一、选题（每题1分，共50分）1、A2、B3、A4、B5、A6、B7、C8、B 9、B 10、C11、B 12、B 13、C 14、C 15、B 16、C 17、B 18、C 19、C 20、D21、B 22、C 23、B 24、B 25、D 26、D 27、C 28、B 29、A 30、C31、C 32、B 33、B 34、B 35、D 36、C 37、B 38、B 39、A 40、C41、D 42、B 43、C 44、C 45、C 46、A 47、A 48、D 49、B 50、A二、多项选择题（每题2分，共30分）1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E 12、A,C,D 13、C,D,P 14、A，B，E15、A，D，E三、判断题（每题1分，共20分）1、√2、√3、×4、×5、√6、√7、×8、×9、√ 10、√11、√ 12、√ 13、√ 14、√15、√16、× 17、√ 18、√ 19、× 20、×。

《可编程控制器应用技术（FX5U）》试卷（B卷）参考答案一、填空题（本大题共10小题；每空1分，共30分。

答案请写在每题相应的横线上）1.步有向连线转移转换条件动作或命令。

2．PLS PLF。

3．小型中型大型。

4．继电器输出晶体管输出。

5．1 10 100。

6．并联回路快 LD或LDI ANB。

7.AND或ANI ANB OUT。

8.加1 减1。

9.16位数据 32位数据脉冲执行方式连续执行方式。

10.Socket通信功能简单CPU通信功能 MODBUS/TCP二、单项选择题（本大题共10小题；每小题2分，共20分。

在每小题给出的四个选项中，只有一个选项是正确的，请将正确选项对应的字母写在括号内）1．D。

2．A 3．C 4．B 5．C 6．A 7．B 8.D 9.A 10.D三、判断题（请将判断结果填入括号中。

正确的填“√”，错误的填“×”。

本大题共10小题，每题1.0分，共10分）1．×2．√3．×4．×5．×6．√7．×8．√9．×10．×四、程序转换题（本大题共2小题，每小题5分，共10分）1.指令表对应的梯形图图B-3 梯形图2．梯形图对应的指令表（0）LD X0 （9）ANB （17）ANB（2）OUT Y0 （10）OUT Y1 （18）AND X5 （4）MPS （12）MPP （20）OUT Y2 （5）LD X1 （13）LD X3 （22）AND（7）OR X2 （15）OR X4五、程序设计题(本大题共2小题，每一小题15分，共30分)1.起动按钮SB1—X0，停止按钮SB2—X1，指示灯HL1~HL8—Y0~Y7（1）I/O接线图（4分）图B-4 I/O接线图（2）顺控程序指令编制的梯形图（6分）图B-5 顺控程序指令编制的梯形图（3）基本指令编制的梯形图（5分）图B-6 基本指令编制的梯形图图B7 I/O接线图（2）顺序功能图（4分）图B-8 顺序功能图（3）梯形图程序（7分）图B-9 梯形图程序。

可编程控制器（PLC）设计师（高级）考试试卷一、选择题（每题1分，共20分）1．PLC的各种系统参数、I/O映像等参数存放到PLC的B中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM2．PLC的CPU与现场I/O装置的设备通信桥梁是 C 。

A. I模块B. O模块C. I/O模块D. 外设接口3．S7-300/400 PLC的电源模块为背板总线提供的电压是A。

A. DC5VB. +DC12VC. –DC12VD. DC24V4．下列输出模块可以交直流两用的是（ B ）A. 光电耦合输出模块B. 继电器输出模块C. 晶体管输出模块D. 晶闸管输出模块5．S7-300 PLC通电后，CPU面板上“BATF”指示灯亮，表示B。

A. 程序出错B. 电压低C. 输入模块故障D. 输出模块故障6．S7-300/400 PLC在启动时要调用的组织块是D。

A. OB1B. OB35C. OB82D. OB1007．S7-300 PLC可以扩展多达 B 个机架，个模块。

A. 1，7B. 4，32C. 4，44D. 21，3008．接口模块IM360只能放在S7-300的A。

A.0号机架的3号槽B. 任意机架的3号槽C.0号机架的1号槽D. 任意机架的1号槽9．ET200是基于D的分布式I/O。

A.MPIB.PROFIBUS-DPC.PROFIBUS-PAD.PROFIBUS-FMS10．PLC在线状态下，在变量表（VAT）窗口，单击图标 B 可以每个扫描周期都刷新变量。

A. B. C. D.11．图标表示C。

A.可以刷新变量一次B.可以每个扫描周期刷新变量一次C.可以激活修改的值一次D.每个扫描周期激活修改值12．“S5T#5s_200ms”表示A。

A.16位S5TIME型数据B.16位TIME型数据C.32位S5TIME型数据D.32位TIME型数据13．定时期间如果SD线圈断电，定时器的当前时间 C ，线圈重新通电时，又从开始定时。

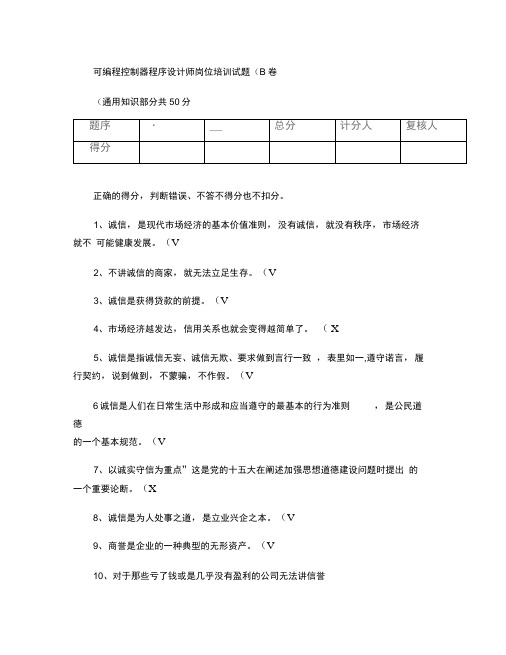

可编程控制器程序设计师岗位培训试题（B卷（通用知识部分共50分正确的得分，判断错误、不答不得分也不扣分。

1、诚信，是现代市场经济的基本价值准则，没有诚信，就没有秩序，市场经济就不可能健康发展。

（V2、不讲诚信的商家，就无法立足生存。

（V3、诚信是获得贷款的前提。

（V4、市场经济越发达，信用关系也就会变得越简单了。

（X5、诚信是指诚信无妄、诚信无欺、要求做到言行一致，表里如一,遵守诺言，履行契约，说到做到，不蒙骗，不作假。

（V6诚信是人们在日常生活中形成和应当遵守的最基本的行为准则，是公民道德的一个基本规范。

（V7、以诚实守信为重点”这是党的十五大在阐述加强思想道德建设问题时提出的一个重要论断。

（X8、诚信是为人处事之道，是立业兴企之本。

（V9、商誉是企业的一种典型的无形资产。

（V10、对于那些亏了钱或是几乎没有盈利的公司无法讲信誉二、选择题（每小题1分，共40分。

在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内。

选对得分，不选、选错均不得分。

1、PLC 是指（A。

A、可编程控制器B、个人电脑C、数控技术2、PLC电池电压降低至下限，应怎么处理（BA. 没关系B. 及时更换电池C. 拆下电池不管3、PLC输出接口电路（B响应时间最长。

A、SSRB、继电器C、双向可控硅D、晶体管4、线圈应接在下列（B端点上。

A、X000B、Y000C、M0D、SOOO5、串联电路块并联连接时，分支的结束用（C指令A、A ND/ADIB、O R/ORIC、ORBD、ANB6 PLC在工作时采用（A原理A、巡回扫描原理B、输入输出原理C、集中采样、分段输出原理7、PLC中最核心的部件是（AA、C PUB、存储器C、I/O部件8、我校三菱PLC的I/O点数为48点其中24点输入，即（AA、X000-X007,X010-X017,X020-X027B、X000-X023C、Y000-Y007,Y010-Y017,Y020-Y0279、下列属于基本指令的是（CA、ZRSTB、SFTLC、I NVD、M OV10、按钮应接在下列（A端点上。

《可编程控制器应用实训》一、单选题1、（）是在微处理器与I/O回路之间采用的防干扰措施。

A.CEUB.CPDC.输出电压转换D.电气隔离2、通电延时定时器（TON）的输入（IN）电路________时被复位，复位后其常开触点________，常闭触点________，当前值等于0。

满足以上空白处的答案是（）。

A.断开断开接通B.设定值接通断开C.复位断开接通D.断开接通断开3、在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为I0.1处所对应的电气符号为（）。

A.NOTC.OD.KR4、在以上电动机正反转控制的I/O分配表中，标注3处，即反向运行接触器线圈、地址为Q0.1处所对应的电气符号可以为（）。

A.KRB.KM2C.I0.1D.Q0.15、PLC具有（）功能,能够描述继电器触点的串联、并联和串并联等各种连接。

A.逻辑运算B.定时控制C.计数控制D.A/D、D/A转换6、以下对PLC的特点描述不正确的是（）。

A.高可靠性是PLC最突出的特点之一B.相对于传统电气控制线路,PLC控制系统便于改进和修正C.相对于传统电气控制系统,PLC控制系统体积小、质量轻、功耗低D.PLC的价格非常低廉7、PLC工作过程中,（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中,再去驱动用户设备。

A.输人采样阶段B.程序执行阶段C.网络通信D.输出刷新阶段8、S7-200 PLC定时器指令中,T36的定时精度为0. 01s,如果设定值为100, 则其定时时间为（）。

A.0. 0001sB.0.01sC.0. 1sD.1s9、PLC的计数器是（）。

A.硬件实现的计数继电器B.一种输人模块C.一种定时时钟继电器D.软件实现的计数单元10、若加计数器的计数输人电路(CU)由断开变为接通,同时复位输人电路(R)计数器的当前值加1。

当前值大于等于设定值(PV)时,其常开触点_ ,常闭触点（）A.断开接通断开B.断开断开接通C.接通.断开断开D.接通接通断开11、S7-200的CPU22X系列的PLC有三种类型的定时器,其中(。

可编程控制器技术应用试题及参考答案一、单选题（共71题，每题1分，共71分）1.对于所有的FXCPU，表示1秒时钟脉冲的是（）。

-----------A、M8011B、M8013C、M8014D、M8015正确答案：B2.M0—M15中，M0数值为1，其它都为0，那么，K4M0数值（）。

-----------A、4B、2C、1D、3正确答案：C3.在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。

-----------A、变量存储器B、输出映象C、内部存储器D、输入映象正确答案：B4.在使用FX2N可编程序控制器控制多速电动机运行时，Y0和Y1是()。

-----------A、Y1B、Y0、Y1C、Y0D、Y1正确答案：D5.以下程序是对输入信号X0进行()分频。

-----------A、六B、四C、八D、二正确答案：D6.在以下FX2NPLC程序中，X0闭合后经过()时间延时，Y0得电。

-----------A、300000SB、3000SC、100SD、30000S正确答案：D7.在使用FX2N可编程序控制器控制交通灯时，将相对方向的同色灯并联起来，是为了()。

-----------A、减少工作量B、输出口C、节省D、节约电线E、简化电路正确答案：C8.对于输出接口电路，（）型响应时间最长。

-----------A、继电器B、晶体管C、可控硅D、SSR正确答案：A9.PLC是在什么控制系统基础上发展起来的（）。

-----------A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A10.PLC的输出方式为继电器型时，它适用于（）负载。

-----------A、感性B、交流C、直流D、交直流正确答案：D11.FX系列PLC中SET表示（）指令。

-----------A、下降沿B、上升沿C、输入有效D、置位正确答案：D12.PLC的输出方式为晶闸管型时，它适用于（）负载。

-----------A、感性B、交流C、直流D、交直流正确答案：B13.以下PLC梯形图实现的功能是()。

第一套题单项选择题（共10题，共30分）1. 以下对PLC的特点描述不正确的是：（）。

A 高可靠性是PLC最突出的特点之一B 相对于传统电气控制线路，PLC控制系统便于改进和修正C 相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低D PLC的价格非常低廉参考答案：D；考生答案：B；试题分数：3；考生得分：02. 按照（）来分类，PLC可分为整体式PLC和模块式PLC。

A I/O点数B 结构形式C PLC的功能D PLC的体积参考答案：B；考生答案：B；试题分数：3；考生得分：33. （）是安装PLC各类模板的机架，可根据实际需要选择。

A CPUB 导轨C 电源D 输入模块参考答案：B；考生答案：B；试题分数：3；考生得分：34. PLC工作过程中，（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中，再去驱动用户设备。

A 输入采样阶段B 程序执行阶段C 网络通信D 输出刷新阶段参考答案：D；考生答案：D；试题分数：3；考生得分：35. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。

A 标识符B 参数C 操作码D 操作数参考答案：D；考生答案：D；试题分数：3；考生得分：36. S7-200的CPU22X系列的PLC有三种类型的定时器，其中（）可用于累计许多时间间隔。

A 通电延时定时器（TON）B 断电延时定时器（TOF）C 保持型通电延时定时器（TONR）参考答案：C；考生答案：C；试题分数：3；考生得分：37. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。

A 输入继电器的文字符号是IB 输入继电器的触点可以无限制使用C 输入继电器的状态仅取决于用户程序的控制D 输入继电器没有线圈但有触点参考答案：C；考生答案：C；试题分数：3；考生得分：38. S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。

1.把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。

B.集散控制2.根据I/O点数分类，I/O点数为500的PLC属于（）。

B.中型PLC3.是安装PLC各类模板的机架，可根据实际需要选择。

B.导轨4.PLC工作过程中，（）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。

B.程序执行阶段5一条语句由一个操作码和一个操作数组成，操作数由（）和参数组成。

A.标识符6.通电延时定时器（TON）的输入（IN）电路（）时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点（），常闭触点（）。

D.接通接通断开7.输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（）。

B.输入继电器触点可以无限制使用8.S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。

D.1s9.请从下列语句表选项中选择错误的一个（）。

B.NOT Q0.010．对以下程序段分析正确的是（）。

C.M0.0的状态恒为“0”。

二、判断题（10小题，每小题3分，共30分）对对对对对对对对对对三、根据梯形图选出指令题（4小题，每小题5分，共20分）以上梯形图所对应的语句表指令如下：21.补充以上程序，其中标注1处应该选择（）。

A.LD22.补充以上程序，其中标注2处应该选择（）。

C.A23.补充以上程序，其中标注3处应该选择（）。

D.LDN24.补充以上程序，其中标注4处应该选择（）。

B.AN四、设计题（以单项选择题的形式呈现，4小题，每小题5分，共20分）25.在以上电动机控制的I/O分配表中，标注1处，即停机按钮SB2所配备的地址为（）。

A.I 0.126.在以上电动机控制的I/O分配表中，标注2处，即电动机M2的启动按钮KM2所配备的地址为（）。
