,考试作弊将带来严重后果！华南理工大学期末考试《机械设计48~64学时》2012试卷B1.考前请将密封线内容填写清楚；考试形式：闭卷；本试卷共满分100分，考试时间120分钟。
4.所有题目答案一律写在答题卡上！！！5．每小题答对2分，答错或不答扣0.5分。
答题卡．用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
（A）牙根强度高，自锁性能好（B）传动效率高（C）防振性能好（D）自锁性能差．在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
（A）提高强度（B）提高刚度（C）防松（D）减小每圈螺纹牙上的受力．设计键连接时，键的截面尺寸b×h通常根据由标准中选择。
A）传递转矩的大小（B）传递功率的大小（C）轴的直径（D）轴的长度．带传动是依靠来传递运动和功率的。
（A）带与带轮接触面之间的正压力（B）带与带轮接触面之间的摩擦力（C）带的紧边拉力（D）带的松边拉力．中心距一定的带传动，小带轮上包角的大小主要由决定。
（A）小带轮直径（B）大带轮直径（C）两带轮直径之和（D）两带轮直径之差．一定型号V带中的离心拉应力，与带线速度。
（A）的平方成正比（B）的平方成反比（C）成正比（D）成反比．大链轮的齿数不能取得过多的原因是。
（A）齿数越多，链条的磨损就越大（B）齿数越多，链传动的动载荷与冲击就越大（C ）齿数越多，链传动的噪声就越大（D ）齿数越多，链条磨损后，越容易发生“脱链现象” D8．链条的节数宜采用 。
（A ）奇数 （B ）偶数 （C ）5的倍数 （D ）10的倍数 B9．设计一对减速软齿面齿轮传动时，从等强度要求出发，大、小齿轮的硬度选择时，应使 。
（A ）两者硬度相等 （B ）小齿轮硬度高于大齿轮硬度 （C ）大齿轮硬度高于小齿轮硬度 （D ）小齿轮采用硬齿面，大齿轮采用软齿面 B10．齿轮传动在以下几种工况中 的齿宽系数d ψ可取大些。
（A ）悬臂布置 （B ）不对称布置 （C ）对称布置 （D ）同轴式减速器布置C11．与齿轮传动相比较， 不能作为蜗杆传动的优点。
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

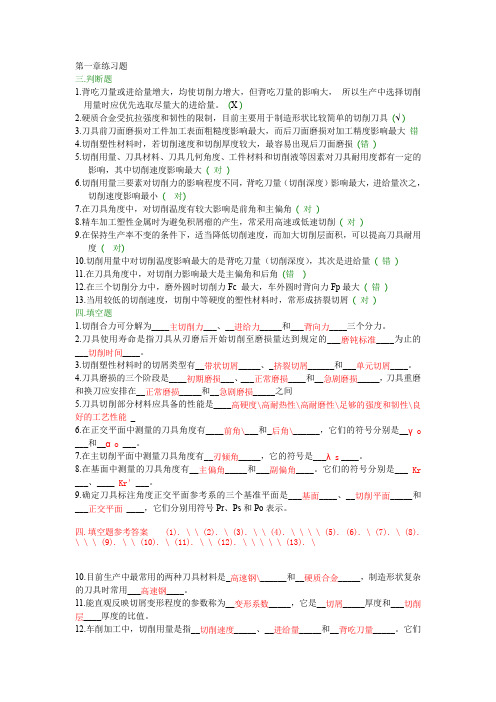

第一章练习题三.判断题1.背吃刀量或进给量增大，均使切削力增大，但背吃刀量的影响大，所以生产中选择切削用量时应优先选取尽量大的进给量。
(X )2.硬质合金受抗拉强度和韧性的限制，目前主要用于制造形状比较简单的切削刀具(√ )3.刀具前刀面磨损对工件加工表面粗糙度影响最大，而后刀面磨损对加工精度影响最大错4.切削塑性材料时，若切削速度和切削厚度较大，最容易出现后刀面磨损(错)5.切削用量、刀具材料、刀具几何角度、工件材料和切削液等因素对刀具耐用度都有一定的影响，其中切削速度影响最大( 对)6.切削用量三要素对切削力的影响程度不同，背吃刀量（切削深度）影响最大，进给量次之，切削速度影响最小( 对)7.在刀具角度中，对切削温度有较大影响是前角和主偏角( 对)8.精车加工塑性金属时为避免积屑瘤的产生，常采用高速或低速切削( 对)9.在保持生产率不变的条件下，适当降低切削速度，而加大切削层面积，可以提高刀具耐用度( 对)10.切削用量中对切削温度影响最大的是背吃刀量（切削深度），其次是进给量( 错)11.在刀具角度中，对切削力影响最大是主偏角和后角(错)12.在三个切削分力中，磨外圆时切削力Fc 最大，车外圆时背向力Fp最大( 错)13.当用较低的切削速度，切削中等硬度的塑性材料时，常形成挤裂切屑( 对)四.填空题1.切削合力可分解为____主切削力___、__进给力_____和___背向力____三个分力。
2.刀具使用寿命是指刀具从刃磨后开始切削至磨损量达到规定的___磨钝标准____为止的___切削时间____。
3.切削塑性材料时的切屑类型有__带状切屑_____、_挤裂切屑______和___单元切屑____。
4.刀具磨损的三个阶段是____初期磨损___、___正常磨损____和__急剧磨损_____，刀具重磨和换刀应安排在__正常磨损_____和__急剧磨损_____之间5.刀具切削部分材料应具备的性能是____高硬度\高耐热性\高耐磨性\足够的强度和韧性\良好的工艺性能_6.在正交平面中测量的刀具角度有____前角\___和_后角\______，它们的符号分别是__γo ___和__αo ___。
湖南工业大学考试试卷纸系(院) 课程名称 班级 姓名学号 密封线课程名称:机电控制技术（B卷闭卷）适用专业年级 :机械09 考试时间100分钟题号一二三四五六七八九十总分统分人签名题分302510101510100得分注意事项：1、本试卷共 3 页，试卷如有缺页或破损，请立即举手报告以便更换。
、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。
(答案请写在密封线内和纸卷正面，否则不记分)一、选择题：（从下列各题备选答案中选出正确答案，每小题2分，共30分）1．机电传动的目的是：A 将开关信号进行传递；B 将电能变为机械能；C 将控制信号进行转换和传递;D 将机械能变为电能。
2．恒转矩型机械特性为负载转矩是：A 常量；B 零；C 变量。

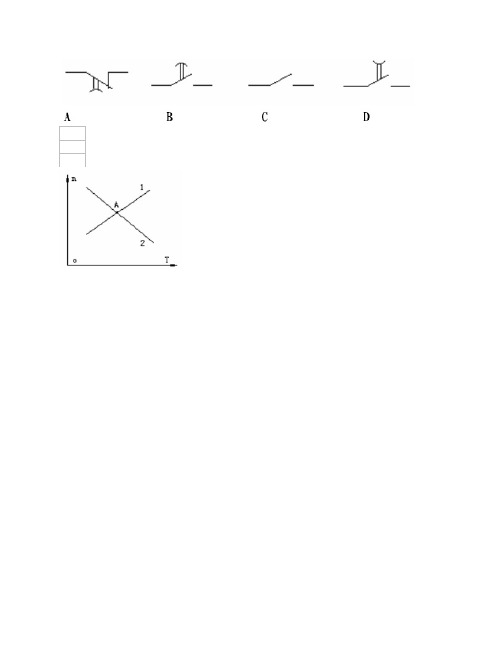

3、三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速A：增加； B：减少； C：停转；4、瞬时断开的动合触点是:5、为加快系统的过渡过程，减少机电时间常数的一种方法是：A：增大飞轮转矩； B：减少动态转矩；C：采用小惯量直流电动机； D：在过渡过程中获得最佳的转矩波形。
6、晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度：A 高；B 低；C 一样。
7、反应式步进电机的基本结构是：A 定子和转子均有绕组；B 定子有绕组，转子无绕组；C 定子无绕组，转子有绕组。
8、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ ）A：集中控制 B：分散控制C：联合控制 D：点动控制9、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：A：由（0，no）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；10、下列方法中哪一个不是消除交流伺服电动机“自转”的方法：A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；11、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
机械设计基础答案及评分标准一、引言机械设计基础是机械工程学科的重要基础课程，涵盖了机械原理、材料力学、制图基础等多方面的知识。
为了帮助学生们更好地理解和掌握这门课程，我们特地整理了机械设计基础课程的答案及评分标准。
希望这些内容能对同学们的学习提供帮助。
二、答案部分1、什么是机械设计？其基本内容是什么？答：机械设计是研究机械产品和装备的设计、制造、维护和优化的过程。
基本内容包括方案设计、技术设计、施工设计三个阶段。
2、简述机械设计的基本原则。
答：机械设计的基本原则包括：实用性、可靠性、经济性、美观性。
3、什么是应力集中？如何避免或减小应力集中？答：应力集中是指物体在形状突变处产生的应力集中现象。
避免或减小应力集中的方法包括：改善零件的几何形状、合理选择材料、提高表面质量等。
4、简述材料力学的基本假设。
答：材料力学的基本假设包括：连续性假设、均匀性假设、各向同性假设。
5、说明什么是公差，公差的作用是什么？答：公差是指在机械零件制造过程中，为了满足使用要求，允许零件尺寸、形状和相对位置偏差的范围。
公差的作用是保证零件的互换性和使用性能。
6、什么是表面粗糙度？其对机械性能有何影响？答：表面粗糙度是指加工表面上的微观不平度。
表面粗糙度对机械性能的影响包括：影响耐磨性、影响配合性质、影响疲劳强度等。
7、简述润滑剂的作用和种类。
答：润滑剂的作用是降低摩擦表面的摩擦系数，减轻磨损。
常见的润滑剂种类包括润滑油、润滑脂、固体润滑剂等。
8、简述液压传动系统的基本组成及工作原理。
答：液压传动系统由动力元件、执行元件、控制元件和辅助元件四部分组成。
工作原理是通过液压油的压力传递动力，实现执行元件的运动。
9、简述齿轮传动的特点及适用场合。
答：齿轮传动的特点是结构简单、传动效率高、工作可靠。
适用于大功率、高速度、重载和低速重载的场合。
10、简述蜗杆传动的特点及适用场合。
答：蜗杆传动的特点是传动比大、结构紧凑、传动平稳、无噪声。
机械设计一、单项选择题（本大题共90分，共30小题，每小题3分）1.在进行疲劳强度计算时，其极限应力应为材料的（）。
A.屈服点B.疲劳极限C.强度极限D.弹性极限2.一对标准渐开线圆柱齿轮要正确啮合时，它们的（）必须相等。
A.直径B.模数C.齿宽D.齿数3.下列普通V带中以（）型带的截面尺寸最小。
A. AB. CC. ED.Z4.同步带传动是靠带与轮齿间的（）来传递运动和动力的。
A.摩擦力B.压紧力C.啮合力D.楔紧力5.自行车的前轴是（）。
A.固定心轴B.转轴C.传动轴D.转动心轴6.脉动循环应力的循环特性为（）。
A. 1B.-1C.0D.其它值7.链传动只能用于主、从动轮轴线（）的传动。
A.相交成90度B.相交成任…角度C.空间90度交错D.平行&自行车的中轴是（）。
A.心轴B.转轴C.传动轴D.转动心轴9.滚动轴承的类型代号由（）表示。
A.数字B.数字或字母C.字母D.数字加字母10.机械设计课程研究的内容只限于（）。
A.专用零件和部件；B.在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件；C.在普通工作条件下工作的一般参数的通用零件和部件；D.标准化的零件和部件11.现在把研究有关摩擦，磨损与润滑的科学与技术统称为（）。
A.摩擦理论B.磨损理论C.润滑理论D.摩擦学12.工作时以传递转矩为主，不承受弯矩或弯矩很小的轴，称为（）A.固定心轴B.转轴C.传动轴D.转动心轴13.带传动的中心距过大时，会导致（）。
A.带在工作时出现颤动B.带的寿命缩短C.带的弹性滑动加剧D.带受的拉力增大14.弹性联轴器中的金属弹性元件具有（）的功能。
A.对中B.减磨C.缓冲和减振D.增力矩15.普通平键连接的主要用途是使轴与轮毂之间（）。
A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动并具有导向作用C.沿周向固定并传递转矩D.安装和拆卸方便16.链传动的张紧轮应装在（）。
1、齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？（6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
、简答题（本大题共4小题，总计26 分）2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松, 破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）h讎前进谨度变化说唉=士色西不稳总2N 琏上下垂直逮度变化农二二土斗型；，“©橫向振动，共扼原因更链产生幼裁荷.玉瞬时啮合的相对速度引起冲去动载荷.绻宙于薙条松弛，起动，带鹰m反转，突然超载卸裟出现冲主、动戟荷0小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题（在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用A •螺栓联接B •双头螺柱联接C.螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A ____A.疲劳寿命计算B.静强度计算C.极限转速验算3、阿基米德蜗杆的A 参数为标准值。
1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。
2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15º,螺纹副材料的当量摩擦系数f´=0.08~0.10, 经计算该螺纹副a 自锁性要求。
a.满足 b.不满足3. 导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
4. 作为标准普通V带工作面的两侧面夹角为φ=40º，相应的V带轮轮槽的两侧面夹角则 b 。
a.大于40ºb.小于40ºc. 等于40º。
5. 传动带所能传递的最大有效圆周力F max与初拉力F0、带在小带轮上的包角α1、带与带轮间的摩擦系数f等因素有关，它们的值越大，F max就越大。
当传递的外载荷超过最大有效圆周力下的承载能力时，带在带轮上发生打滑现象；而且在传动比大于1的情况下，打滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。
6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀；高速重载齿轮传动易发生热胶合；轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中，对齿形系数Y F没有影响的是 e 。
a. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄系列，精度等级为P0 ，公称接触角α = 159. 对于转动的滚动轴承,其主要失效形式是疲劳点蚀, 对于转动、低速或摆动的轴承，主要失效形式是局部塑性变形, 对于高速轴承，发热以至胶合是其主要失效形式。
第四章 平面连杆机构五、已知一平面四杆机构ABCD 其四边长度分别为a 、b 、c 、d 试分析： 1） 简述该机构曲柄存在条件；2） 当AB 为主动件时，请标出压力角a 与传动角γ及在何时会出现最小传动角γ min ？ 3） AB 为主动件时，该机构是否存在极位夹角θ及急回特性？ 4） 该机构在何种情况下具有死点？答案：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和（杆长条件）；最短杆必定为机架或连架杆（最短杆条件）。
2)AB 为主动件时，机构的压力角а与传动角γ见下图，当AB 杆与CD 杆在重叠共线时即AB 杆在AB1 、AB1两位置时最小传动角γmin 为γ1、γ2之中的一个；3)因为滑块处于极限位置时，AB 杆两位置的夹角θ≠0，故存在急回特性。
4)当γ=0时才存在死点，只有当CD 杆为主动件时才会有γ=0，故当CD 杆为主动件时从动件AB 处于AB ’及AB ”两位置时为机构的死点位置。
ABCDθC'γC 1C 2γ1γ2B 'B"B 1B 2七、如图设已知四杆机构各构件的长度为a=240mm ，b=600mm ，c=400mm ，d=500mm 。
试问：1）当取杆4为机架时，是否有曲柄存在?2）若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构？如何获得？3）若a 、b 、c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d 的取值范围应为何值？答案：a=240㎜，b=600㎜，c=400㎜，d=500㎜， a+ b < d +c 满足杆长条件。
1) 当杆4为机架，最段杆1为连架杆，机构有曲柄存在；2）要使此机构成为双曲柄机构，则应取杆1为机架；要使此机构成为双摇杆机构，则应取杆3为机架。
3）若a 、b 、c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d 的取值范围应为440＜d ＜760。
第六章 齿轮传动5、图示定轴轮系钟，已知各齿轮数为z1=z2’=z3’=20，z2=z5=40，z3=80，z4=17，n1表示齿轮1的转动方向，试求轮系的传动比i15，并用箭头标出其它齿轮的转动方向。
