264.北师大版九年级数学上册投影与视图(含中考真题解析)(专题训练)

一、选择题1．如图是棱长为6的正方体截去棱长为3的正方体得到的几何体，这个几何体的左视图是（ ）A ．B ．C ．D ． 2．如图是一个几何体的三视图，根据图中提供的数据，计算这个几何体的表面积是（）A ．4860π+B ．4840π+C ．4830π+D ．4836π+ 3．如图所示的物体组合，它的左视图是（ ）A ．B ．C ．D ． 4．下面是由几个小正方体搭成的几何体，则这个几何体的左视图为（ ）A．B．C．D．5．如图，由一些完全相同的小正方体搭成的几何体的左视图和俯视图，则这个几何体的主视图不可能是（）A．B．C．D．6．如图所示，该立体图形的俯视图是（）A．B．C．D．7．如图，长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于( )A．312cm D．324cm8cm C．36cm B．38．如下图所示是由一些大小相同的小正方体构成的三种视图，那么构成这个立体图的小正方体的个数是（）A．6 B．7 C．8 D．99．下列四个几何体中，从正面看得到的平面图形是三角形的是（）A．B．C．D．10．下列说法正确的是（）A．三角形的正投影一定是三角形B．长方体的正投影一定是长方形C．球的正投影一定是圆D．圆锥的正投影一定是三角形11．由4个小立方体搭成如图所示的几何体，从正面看到的平面图形是（）A．B．C．D．12．如图是一个底面为正方形的几何体的实物图，则其俯视图为（）A．B．C．D．二、填空题13．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算该几何体的底面周长为______cm．14．长方体从正面看和从上面看所得到的图形如图所示，则这个长方体的体积是________．15．某几何体的三视图如图所示，则这个几何体的名称是_________.16．甲、乙两盏路灯底部间的距离是30米，一天晚上，当小华走到距路灯乙底部5米处时，发现自己的身影顶部正好接触路灯乙的底部．已知小华的身高为1.5米，那么路灯甲的高为_____米．17．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x=______，y=________．18．一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为，则a的值为__________.19．如果一个几何体从某个方向看到的平面图形是圆，则该几何体可能是________ （至少填两种几何体）20．一个立体图形的三视图如图所示，这个立体图形的名称是__．三、解答题21．由几个相同的边长为1的小立方块搭成的几何体如图所示，排放在桌面上．（1）请在下面方格纸中分别画出这个几何体从三个不同的方向（上面、正面和左面）看到的视图；（2）根据三个视图，请你求出这个几何体的表面积（不包括底面积）．【答案】（1）见解析；（2）18【分析】（1）直接利用三视图的画法分别进行从不同角度得出答案；（2）利用几何图形的形状得出其表面积；【详解】解：（1）如图所示：（2）从正面看，有4个面，从后面看有4个面，从上面看，有4个面，从左面看，有3个面，从右面看，有3个面，∵不包括底面积+⨯+=．∴这个几何体的表面积为：(43)2418【点睛】本题考查了作三视图以及几何体的表面积，正确掌握观察角度是解题的关键；22．如图是由一些棱长都为1的小正方体组合成的简单几何体．（1）画出该几何体的主视图、左视图和俯视图；（2）如果在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加块小正方体．【答案】（1）见解析；（2）3【分析】（1）根据三视图的定义画出图形即可．（2）根据题目条件解决问题即可．【详解】解：（1）如图所示：（2）在这个几何体上再添加一些小正方体，并保持俯视图和左视图不变，最多可以再添加3个小正方体，故答案为：3．【点睛】此题主要考查了画三视图，根据三视图求小立方快最多最少的个数；解题的关键根据物体正确作出三视图.23．如图是由10个同样大小的小正方体搭成的几何体．（1）请分别画出它的主视图和俯视图；（2）这个几何体的表面积是________．【答案】（1）见解析；（2）38．【分析】（1）观察可以发现：主视图有3列，每列小正方形数目分别为3，I，2；俯视图有3列，每列小正方形数目分别为3，2，1；（2）分别从各个方向确定可以看到的正方形面数，相加后乘1个面的面积即可．【详解】解：（1）如图所示：（2）（1×1）×（6+6+7+7+6+6）=1×38=38该几何体的表面积是38．故答案为38．【点睛】本题主要考查了几何体的三视图画法以及几何体的表面积，根据立体图形可知主视图、左视图、俯视图确定出有几列且每一列上的有几个正方形成为解答本题的关键．24．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在右图方格中画出该几何体的左视图和俯视图．（2）用小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最少要______个小立方块，最多要______个小立方块．（3）若小正方体的棱长为2cm ，请求出图1中几何体的表面积．【答案】（1）画图见解析；（2）9；14；（3）2144cm【分析】（1）根据左视图和俯视图的定义解答即可；（2）由俯视图易得最底层有6个小正方体，第二层最少有2个小正方体，第三层最少有1个小正方体，进而可得最少个数；由俯视图易得最底层有6个小正方体，第二层最多有5个小正方体，第三层最多有3个小正方体，从而可得最多个数；（3）先求出看到的正方形的个数，所得的和再乘以一个正方形的面积即可．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小正方体，第二层最少有2个小正方体，第三层最少有1个小正方体，所以最少有6219++=个小正方体；由俯视图易得最底层有6个小正方体，第二层最多有5个小正方体，第三层最多有3个小正方体，所以最多有65314++=个小正方体．故答案为：9，14；（3）这个几何体的表面积为：()226262622144cm ⨯+⨯+⨯⨯=． 【点睛】本题考查了几何体的三视图和表面积的计算，属于常考题型，正确理解题意、明确求解的方法是解题的关键．25．下图是由几个棱长为1的小立方块搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图；并计算出该几何体的表面积【答案】画图见解析；40【分析】先根据题意可得主视图有3列，每列小正方数形数目分别为3，3，2；左视图有2列，每列小正方形数目分别为3，2，然后画出立体图形计算表面积即可．【详解】解：主视图和左视图如图所示：此几何体为：∴其几何表面积为：()855222++⨯+⨯1824=⨯+364=+40=．【点睛】本题主要考查了几何体的三视图画法以及立体图形表面积的求法，正确画出三视图和立体图形是解答本题的关键．26．如图，正方形硬纸板的边长为a ，其4个角上剪去的小正方形的边长为b （b ＜2a ），这样可制作一个无盖的长方体纸盒．（1）这个纸盒的容积为；（2）画出这个长方体纸盒的三视图．（在图上用含a、b的式子标明视图的长和宽）【答案】（1）b(a﹣2b)2；（2）详见解析【分析】（1）根据图形，得出底面边长、高，从而得出长方体纸盒体积；（2）脑海中构建立体图形，绘制三视图．【详解】解：（1）由题意知纸盒的底面边长为a﹣2b、高为b，则这个纸盒的容积为b(a﹣2b)2，故答案为：b(a﹣2b)2．（2）如图所示：【点睛】本题考查立体图形的三视图，解题关键是在脑海中构建出立体图形的样子．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】根据几何体三视图解答．【详解】该几何体的三视图如下： 主视图： 左视图： 俯视图：故选：A ．【点睛】此题考查几何体的三视图，正确掌握几何体三视图的画法是解题的关键．2．A解析：A【分析】 首先根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，之后根据每个面分别求出表面积，再将面积进行求和，即可求出答案．【详解】 解：∵根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，∴该几何体的上、下表面积为：22133S =2πr =2π4=24π44⨯⨯⨯⨯⨯， 该几何体的侧面积为：233S =2462πr h=48+2π46=48+36π44⨯⨯+⨯⨯⨯⨯⨯， ∴总表面积为：12S=S +S =4860π+，故选：A ．【点睛】本题考查了几何体的表面积，解题的关键在于根据三视图判断出几何体的形状，并把每个面的面积分别计算出来，掌握圆、长方体等面积的计算公式也是很重要的．3．D解析：D【分析】通过对简单组合体的观察，从左边看圆柱是一个长方形，从左边看正方体是一个正方形，但是两个立体图形是并排放置的，正方体的左视图被圆柱的左视图挡住了，只能看到长方形，邻边用虚线画出即可．【详解】从左边看圆柱的左视图是一个长方形，从左边看正方体的左视图是一个正方形，从左边看圆柱与正方体组合体的左视图是一个长方形，两图形的邻边用虚线画出，则如图所示的物体组合的左视图如D选项所示，故选：D．【点睛】本题考查了简单组合体的三视图．解答此题要注意进行观察和思考，既要丰富的数学知识，又要有一定的生活经验和空间想象力．4．D解析：D【分析】根据几何体的三视图的定义以及性质进行判断即可．【详解】根据几何体的左视图的定义以及性质得，这个几何体的左视图为故答案为：D．【点睛】本题考查了几何体的三视图，掌握几何体三视图的性质是解题的关键．5．A解析：A【分析】由左视图可得出这个几何体有2层，由俯视图可得出这个几何体最底层有4个小正方体．分情况讨论即可得出答案．【详解】解：由题意可得出这个几何体最底层有4个小正方体，有2层，当第二层第一列有1个小正方体时，主视图为选项B；当第二层第二列有1个小正方体时，主视图为选项C；当第二层第一列,第二列分别有1个小正方体时，主视图为选项D；故选：A．【点睛】本题考查的知识点是简单几何体的三视图，根据所给三视图能够还原几何体是解此题的关键．6．C解析：C【分析】根据俯视图是从物体的上面看得到的视图进行解答即可.【详解】从上面看是一个正方形，正方形的左下角是一个小正方形，故C正确;故选:C【点睛】考核知识点:三视图.理解视图的定义是关键.7．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．8．B解析：B【解析】【分析】根据三视图，将每一层的小正方体的个数求出来相加，即可得到答案.【详解】根据三视图得：该几何体由两层小正方体构成，最底层有6个，顶层由1个，共有7个，故选：B.【点睛】此题考察正方体的构成，能够理解图形的位置关系是解题的关键.9．B解析：B【分析】依次分析每个几何体的主视图，即可得到答案.【详解】A.主视图为矩形，不符合题意；B.主视图为三角形，符合题意；C.主视图为矩形，不符合题意；D.主视图为矩形，不符合题意.故选：B.【点睛】此题考查几何体的三视图，掌握每一个几何体的三视图的图形是解题关键.10．C解析：C【解析】【分析】根据正投影是垂直照射物体时所看到的平面图形,特别要注意这与物体的摆放有直接的关系,由此分析各选项即可得解.【详解】A. 三角形的正投影不一定是三角形，错误B. 长方体的正投影不一定是长方形，错误C. 球的正投影一定是圆，正确D. 圆锥的正投影不一定是三角形，错误故选C.【点睛】此题主要考察了正投影的概念:光线垂直照射物体所看到的平面图形叫做正投影;一个物体的正投影与物体的摆放有直接的关系.11．C解析：C【解析】【分析】找到从正面看所得到的图形即可．【详解】解：该几何体的主视图是故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．12．D解析：D【解析】【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：从上面看易得到被一条直线分割成两个长方形的正方形．故选D ．【点睛】本题考查三视图的知识，俯视图是从物体的上面看得到的视图．二、填空题13．4πcm 【分析】根据主视图是等腰三角形利用等腰三角形的性质勾股定理求得底边的长这就是圆锥底面圆的直径计算周长即可【详解】如图根据主视图的意义得三角形是等腰三角形∴三角形ABC 是直角三角形BC==2∴解析：4πcm ．【分析】根据主视图是等腰三角形，利用等腰三角形的性质，勾股定理求得底边的长，这就是圆锥底面圆的直径，计算周长即可．【详解】如图，根据主视图的意义，得三角形是等腰三角形，∴三角形ABC 是直角三角形， BC=()2222642AB AC -=-=2，∴底面圆的周长为：2πr=4πcm ．故答案为：4πcm ．【点睛】本题考查了几何体的三视图，熟练掌握圆锥的三视图及其各视图的意义是解题的关键． 14．36【解析】由图可知这个长方体的长为4宽为3高为3∴长方体的体积V=4×3×3=36故答案为36解析：36【解析】由图可知，这个长方体的长为4，宽为3，高为3，∴长方体的体积V=4×3×3=36，故答案为36.15．圆柱【解析】试题解析：圆柱【解析】试题根据主视图和左视图为长方形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱.点睛：主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为圆就是圆柱．16．9【解析】如图设路灯甲的高为米由题意和图可得：解得∴路灯甲的高为9米解析：9【解析】如图，设路灯甲的高为x米，由题意和图可得：1.5530x=，解得9x=，∴路灯甲的高为9米.17．1或23【分析】由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知左边一列叠有2个正方体从而求解【详解】解:由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知解析：1或2 3【分析】由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体,从而求解【详解】解:由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体，故x=1或2；由主视图右边一列可知，右边一列最高可以叠3个正方体，故y=3.故答案为1或2；3.18．【解析】试题分析：本题考查三视图的有关知识解题关键是理解左视图中的a就是俯视图等边三角形的高学会用方程的思想解决问题属于中考常考题型根据左视图中的a就是俯视图等边三角形的高由此根据侧面积列出方程即可【解析】试题分析：本题考查三视图的有关知识，解题关键是理解左视图中的a就是俯视图等边三角形的高，学会用方程的思想解决问题，属于中考常考题型．根据左视图中的a就是俯视图等边三角形的高，由此根据侧面积列出方程即可解决．由题意：解得考点：由三视图判断几何体．19．圆锥圆柱球【解析】只要几何体的三视图中得一个视图是圆即可找到视图中有圆的几何体即可解：视图中有圆的几何体有圆锥圆柱球等故答案为圆锥圆柱球解析：圆锥、圆柱、球【解析】只要几何体的三视图中得一个视图是圆即可找到视图中有圆的几何体即可解：视图中有圆的几何体有圆锥，圆柱，球等．故答案为圆锥、圆柱、球．20．正四棱柱【分析】由主视图和左视图可确定是柱体再由俯视图可确定具体形状【详解】解：由主视图和左视图可确定是柱体再由俯视图可确定是正四棱柱故答案为：正四棱柱【点睛】本题考查了由三视图还原立体图形掌握立体解析：正四棱柱．【分析】由主视图和左视图可确定是柱体，再由俯视图可确定具体形状．【详解】解：由主视图和左视图可确定是柱体，再由俯视图可确定是正四棱柱．故答案为：正四棱柱．【点睛】本题考查了由三视图还原立体图形，掌握立体图形的三视图的形状，注意解题所用的方法．三、解答题21．无22．无23．无24．无25．无26．无。

投影与视图☞解读考点知识点名师点晴投影1．投影的定义知道什么是物体的投影．2．平行投影知道什么是平行投影．3．中心投影知道什么是平行投影．视图4．物体的三视图知道主视图、俯视图、左视图，并能准确判断三种视图．☞2年中考【2015年题组】1．（2015北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．圆锥 C．球 D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（2015南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A ．B ． C． D．【答案】B．考点：简单组合体的三视图．3．（2015柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A． B． C． D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（2015桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C ．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C ．考点：由三视图判断几何体．5．（2015梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（2015扬州）如图所示的物体的左视图为（）A ． B． C． D ．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（2015攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（2015达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（ ）A．B ．C ．D ．【答案】D ． 【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D ； 故选D ．考点：1．由三视图判断几何体；2．作图-三视图．9．（2015德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（ ）A ．200πcm 3B ．500πcm 3C ．1000πcm 3D ．2000πcm 3【答案】B ．考点：由三视图判断几何体．10．（2015南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（2015襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4 B．5 C．6 D．9【答案】A．考点：由三视图判断几何体．12．（2015齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7 B．6或7 C．6或7或8 D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（2015连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（2015随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（2015牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（2015西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（2015青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（2015镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O 点的位置，并画出他位于点F 时在这个灯光下的影长FM （不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m /s ．试题解析：（1）如图，（2）设小明原来的速度为xm /s ，则CE =2xm ，AM =AF ﹣MF =（4x ﹣1.2）m ，EG =2×1.5x =3xm ，BM =AB ﹣AM =12﹣（4x ﹣1.2）=13.2﹣4x ，∵点C ，E ，G 在一条直线上，CG ∥AB ，∴△OCE ∽△OAM ，△OEG ∽△OMB ，∴CE OE AM OM =，EG OE BM OM =，∴CE EG AM BM =，即234 1.213.24x xx x=--，解得x =1.5，经检验x =1.5为方程的解，∴小明原来的速度为1.5m /s ． 答：小明原来的速度为1.5m /s ．考点：1．相似三角形的应用；2．中心投影．19．（2015兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一根高度未知的电线杆CD ，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF 的长度为2米，落在地面上的影子BF 的长为10米，而电线杆落在围墙上的影子GH 的长度为3米，落在地面上的影子DH 的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（2015宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO1=6米，圆柱部分的高OO1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO 1，如图所示，∵EO 1=6米，OO 1=4米，∴EO =EO 1﹣OO 1=6﹣4=2米，∵AD =BC =8米，∴OA =OD =4米，在Rt △AOE 中，tan ∠EAO =2142EO OA ==，则∠EAO ≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．【2014年题组】1．（2014·绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（ ）A ．B ． C． D ．【答案】B．考点：简单组合体的三视图．2．（2014·吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（2014·衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（2014·十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A．B．C．D．正方体长方体球圆锥【答案】B．考点：简单几何体的三视图．5．（2014·宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（）A210cmπ B．2210cmπ C．26cmπ D．23cmπ【答案】A．【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm，高为3cm，∴根据勾10cm．∴侧面积=()2112r l211010cm22πππ⋅⋅=⨯⨯．故选A．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（2014·湖州） 如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3． 【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3． 考点：简单组合体的三视图。

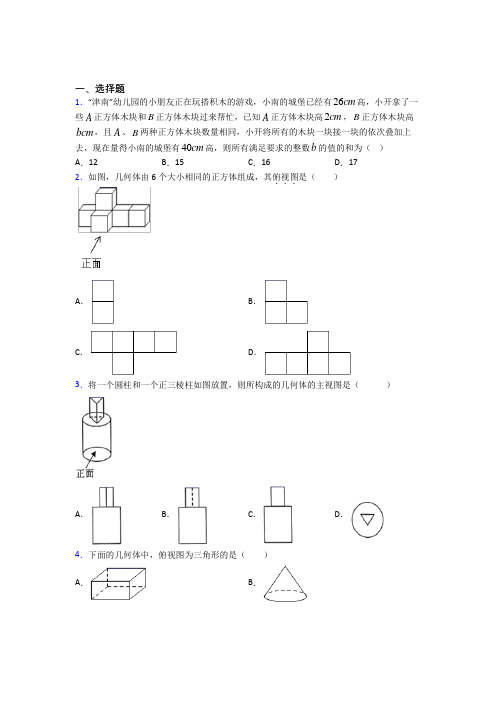

一、选择题1．“津南”幼儿园的小朋友正在玩搭积木的游戏，小南的城堡已经有26cm高，小开拿了一些A正方体木块和B正方体木块过来帮忙，已知A正方体木块高2cm，B正方体木块高bcm，且A、B两种正方体木块数量相同，小开将所有的木块一块接一块的依次叠加上去，现在量得小南的城堡有40cm高，则所有满足要求的整数b的值的和为（）A．12 B．15 C．16 D．172．如图，几何体由6个大小相同的正方体组成，其俯视图．．．是（）A．B．C．D．3．将一个圆柱和一个正三棱柱如图放置，则所构成的几何体的主视图是（）A．B．C．D．4．下面的几何体中，俯视图为三角形的是（）A．B．C．D．5．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等6．如图，一个几何体由5个大小相同的正方体搭成，则这个立体图形从左面观察得到的平面图形是（）A．B．C．D．7．如图是胡老师画的一幅写生画，四位同学对这幅画的作画时间作了猜测. 根据胡老师给出的方向坐标，猜测比较合理的是（）A．小明：“早上8点”B．小亮：“中午12点”C．小刚：“下午5点”D．小红：“什么时间都行”8．在皮影戏的表演中，要使银幕上的投影放大，下列做法中正确的是（）A．把投影灯向银幕的相反方向移动B．把剪影向投影灯方向移动C．把剪影向银幕方向移动D．把银幕向投影灯方向移动9．用相同的小立方块搭成的几何体的三种视图都相同（如图所示），则搭成该几何体的小立方块个数是（）A．3个B．4个C．5个D．6个10．对于一个圆柱的三种视图，小明同学求出其中两种视图的面积分别为6和10，则该圆柱第三种视图的面积为（）A．6 B．10 C．4 D．6或1011．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．12．一个几何体由若干个相同的正方体组成，它从正面和上面看到的图形如图所示，则这个几何体中正方体的个数最少是（）A．5 B．6 C．7 D．8二、填空题13．如图，是由10个完全相同的小正方体堆成的几何体．若现在你还有若干个相同的小正方体，在保证该几何体的从上面、从正面、从左面看到的图形都不变的情况下，最多还能放_____个小正方体．14．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是_____．15．几个相同的正方形叠合在一起，该组合的正视图（即从正面看到的图形）和俯视图（即从上面看到的图形）如下所示，那么组合体中的正方体的个数至少为__________，最多__________个．16．如图，在一面与地面垂直的围墙的同侧有一根高13米的旗杆AB 和一根高度未知的电线杆CD ，它们都与地面垂直，为了测得电线杆的高度，数学兴趣小组的同学进行了如下测量.某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF 的长度为3米，落在地面上的影子BF 的长为8米，而电线杆落在围墙上的影子GH 的长度为3.5米，落在地面上的影子DH 的长为6米，依据这些数据，该小组的同学计算出了电线杆的高度是______米.17．写出图中圆锥的主视图名称________.18．如图，太阳光线与地面成60︒的角，照在地面的一只排球上，排球在地面的投影长是143cm ，则排球的直径是___________cm ；19．如图，直角坐标平面内，小明站在点A （﹣10，0）处观察y 轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC ，若墙高DC ＝2米，则小明在y 轴上的盲区（即OE 的长度）为_____米．20．如图所示，AOC ∠和BOD ∠都是直角，若35DOC ∠=︒，则AOB ∠的补角的度数为__________．FJ1．如图所示，水平放置的长方体的底面是长为4和宽为2的长方形，从正面看到的图形的面积为12，则这个长方体的体积等于__________．FJ2．若一个角的余角的度数为25 ，则它的补角的度数为__________．三、解答题21．如图是由5个棱长为1的小正方体组成的简单几何体，作出三视图．【答案】见解析【分析】从正面看得到从左往右3列正方形的个数依次为1，2，1；从左面看得到从左往右2列正方形的个数依次为2，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，由此画出图形即可．【详解】【点睛】本题考查几何体的三视图画法，仔细观察三视图的特点是解题的关键．22．用5个完全相同的小正方体组合成如图所示的立体图形，请你画出从正面、左面和上面看到的几何体的形状．【答案】见解析【分析】从正面看有3列，每列小正方形数目分别为1，1，2；从左面看有2列，每列小正方形的数目分别为2，1；从上面看有3列，每列小正方形的数目为2，1，1．【详解】解：如图所示：．【点睛】本题考查了实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．23．如图，这是一个小正方体所搭建的几何体的俯视图，正方形中的数字表示在该位置小正方体的个数，请你画出从正面看和从侧面看的图形．【答案】见详解【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，3，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：如图所示：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．24．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．（1）请在方格纸中分别画出从正面、从左面看到的这个几何体的形状图；（2）若每个小立方体的边长为1cm，根据从三个方向看到的形状图，直接写出这个几何体的表面积为______2cm．【答案】（1）见解析；（2）24【分析】（1）由已知条件可知，从正面看有2列，每列小正方数形数目分别为2，3，从左面看有2列，每列小正方形数目分别为3，1．据此可画出图形．（2）首先确定该几何体的六个面上裸露的正方形的个数，然后确定面积即可．【详解】解：（1）如图所示．（2）该几何体的表面积为2×（3+4+5）=24；故答案为：24．【点睛】本题考查从不同方向看几何体,重点考查学生的空间想象能力,要弄清楚每个方向有几列,每列有多少个正方体．25．如图所示是一个包装盒从不同方向看到的图形，求这个包装盒的表面积（结果保留π）【答案】600πcm2【分析】首先确定该几何体的形状，然后根据其表面积计算方法求得表面积即可．【详解】解：观察三视图发现该几何体是圆柱，且圆柱的底面直径为20cm，高为20cm，∴表面积为：20π×20＋2×π×102＝600πcm2，故答案为：600πcm2．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是确定几何体的形状并确定其各个部分的尺寸，难度不大．26．如图，若干个完全相同的小正方体堆成一个几何体．（1）从左面、上面观察该几何体，分别在所给的网格图中画出你所看到的形状图；（2）若现在你手头还有一些相同的小正方体，如果保持从左面、上面观察该几何体得到的形状图不变，那么堆成这样的几何体最多需要个立方块．【答案】(1)见解析；（2）2.【分析】(1)根据三视图的定义画出图形即可；(2)保持从左面、上面观察该几何体得到的形状图不变，可在后面一排第二层空缺的部分添加两个小正方体.【详解】解：(1)如图所示：（2）保持从左面、上面观察该几何体得到的形状图不变，则可以在后面一排第二层空缺的部分添加两个小正方体，即堆成这样的几何体最多需要2个立方块.【点睛】本题考查三视图，解题的关键是熟练掌握三视图的画法，属于中考常考题型．【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【分析】根据题意可知用A、B正方体磊高了14cm，由于数量相同，假设用了k个A正方体和k个B正方体，则可列式（2+b）k=14，然后经过讨论得出结论即可．【详解】解：城堡原来高26cm，现在高40cm，所以，城堡增加了：40-26=14cm则用A、B正方体磊高了14cm，而A正方体木块高2cm，B正方体木块高bcm，设用了k个A正方体和k个B正方体，则有（2+b）k=14①当k=1时，b=14-2=12cm②当k=2时，b=14252-=cm仅有2种符合题意，∴12+5=17故选：D．【点睛】本题考查了立体图形，解题的关键根据立体图形正确得出A、B立方体木块之间的关系．2．C解析：C【分析】细心观察图中几何体中正方体摆放的位置，根据俯视图是从上面看到的图形判定则可．【详解】解：从物体上面看，底层是1个小正方形，上层是并排放4个小正方形．故选：C．【点评】本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．3．A解析：A【分析】根据主视图是从物体正面看所得到的图形即可解答．【详解】解：根据主视图的概念可知，主视图是从前向后观察物体所得到的图形，上半部分是一个长方形且中间有一条竖实线，下半部分是一个长方形．∴从物体的正面看得到的视图是选项A．故选：A．【点睛】本题考查了简单几何体的主视图，注意主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．4．D解析：D【分析】根据俯视图是从物体上面看，所得到的图形，分别得出四个几何体的俯视图，即可解答．【详解】A、长方体的俯视图是长方形，故本选项错误；B、圆锥的俯视图是带圆心的圆，故本选项错误；C、圆柱的俯视图是圆，故本选项错误；D、三棱柱的俯视图是三角形，故本选项正确；故选：D．【点睛】本题主要考查简单几何体的三视图；考查了学生的空间想象能力，属于基础题．5．D解析：D【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．6．B解析：B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，这个立体图形有两层，且底层有两个小正方形，第二层的左边有一个小正方形．故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左侧面看得到的视图．7．C解析：C【解析】可根据平行投影的特点分析求解，或根据常识直接确定答案．解：根据题意：影子在物体的东方，根据北半球，从早晨到傍晚影子的指向是：西-西北-北-东北-东，可得应该是下午．故选C．本题考查了平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【分析】根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，据此分析判断即可．【详解】解：根据中心投影的特点可知，如图，当投影灯接近银幕时，投影会越来越大；相反当投影灯远离银幕时，投影会越来越小，故A错误；当剪影越接近银幕时，投影会越来越小；相反当剪影远离银幕时，投影会越来越大，故B 正确，C错误；当银幕接近投影灯时，投影会越来越小；当银幕远离投影灯时，投影会越来越大，故D错误．故选：B．【点睛】此题主要考查了中心投影的特点，熟练掌握中心投影的原理和特点是解题的关键．9．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】依题意可得所以需要4块；故选：B【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．10．D解析：D【分析】一个圆柱的三视图是圆和长方形,所以另外一种视图也是同样的长方形.【详解】一个圆柱的三视图是圆和长方形,所以另外一种视图也是同样的长方形,如果视图是长方形的面积是6,另外一种视图的面积也是6,如果视图是长方形的面积是10,另外一种视图的面积也是10.故选：D【点睛】考核知识点：三视图.理解圆柱体三视图特点是关键.11．B解析：B【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．12．B解析：B【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边上层最多有2个，右边下层最多有2个．所以图中的小正方体最多8块，最少有6块．故选：B．【点睛】此题主要考查了由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．二、填空题13．1【分析】要想该几何体的从上面从正面从左面看到的图形都不变还能多放一个小正方体如图所示位置即可满足题意【详解】把小正方形放在如图所示位置可让上面从正面从左面看到的图形都不变【点睛】此题主要考察正方形解析：1【分析】要想该几何体的从上面、从正面、从左面看到的图形都不变，还能多放一个小正方体，如图所示位置即可满足题意.【详解】把小正方形放在如图所示位置，可让上面、从正面、从左面看到的图形都不变.【点睛】此题主要考察正方形的三视图及应用.14．6cm2【分析】先根据从左面从正面看到的形状图的相关数据可得从上面看到的形状图是长为3宽为2的长方形再根据长方形的面积公式计算即可【详解】根据从左面从正面看到的形状图的相关数据可得：从上面看到的形状解析：6cm2【分析】先根据从左面、从正面看到的形状图的相关数据可得，从上面看到的形状图是长为3宽为2的长方形，再根据长方形的面积公式计算即可．【详解】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6cm2；故答案为6cm2．【点睛】此题考查了由三视图判断几何体，关键是根据从左面、从正面看到的形状图的相关数据得出从上面看到的形状图是长为3宽为2的长方形．15．10【分析】由所给视图可得此几何体有3列3行2层分别找到第二层的最多个数和最少个数加上第一层的正方体的个数即为所求答案【详解】第一层有1+2+3=6个正方体第二层最少有2个正方体所以这个几何体最少有解析：10【分析】由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最多个数和最少个数，加上第一层的正方体的个数即为所求答案．【详解】第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有8个正方体组成；第一层有1+2+3=6个正方体，第二层最多有4个正方体，所以这个几何体最多有10个正方体组成.故答案为8，10.【点睛】本题考查了三视图，解题的关键是根据三视图判断几何体的个数.16．11【解析】【分析】过点E 作于M 过点G 作于利用矩形的性质和平行投影的知识可以得到比例式：即由此求得CD 即电线杆的高度即可【详解】过点E 作于M 过点G 作于N 则所以由平行投影可知即 解得即电线杆的高度为1 解析：11【解析】【分析】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于.N 利用矩形的性质和平行投影的知识可以得到比例式：AM CN ME NG =，即83105CD -=，由此求得CD 即电线杆的高度即可． 【详解】过点E 作EM AB ⊥于M ，过点G 作GN CD ⊥于N ．则33MB EF ==， 3.5ND GH ==，10ME BF ==，6NG DH ==．所以13310AM =-=，由平行投影可知，AM CN ME NG =， 即 10 3.586CD -=，解得11CD =，即电线杆的高度为11米．故答案为11．【点睛】本题考查了相似三角形的应用.解题时关键是找出相似的三角形，然后根据对应边成比例列出方程，建立适当的数学模型来解决问题．17．等腰三角形【解析】主视图是指从正面看圆锥体从正面看是等腰三角形故答案为:等腰三角形解析：等腰三角形【解析】主视图是指从正面看,圆锥体从正面看是等腰三角形,故答案为:等腰三角形.18．21【解析】试题分析：由题意可知所以即排球的直径是21cm 考点：投影；锐角三角函数解析：21【解析】 试题分析：由题意，可知143DE =，所以3sin 6014321DC DE cm ︒=⋅=⨯=，即排球的直径是21cm.考点：投影；锐角三角函数19．5【详解】首先作出BM ⊥EO 得出△BND ∽△BME 即可得出再利用已知得出BNBMDN 的长即可求出EM 进而求出EO 即可解：过点B 作BM ⊥EO 交CD 于点N ∵CD ∥EO ∴△BND ∽△BME ∴∵点A （﹣10解析：5【详解】首先作出BM ⊥EO ，得出△BND ∽△BME ，即可得出BN DN BM EM =，再利用已知得出BN ，BM ，DN 的长，即可求出EM ，进而求出EO 即可．解：过点B 作BM ⊥EO ，交CD 于点N ，∵CD ∥EO ，∴△BND ∽△BME ，∴BN DN BM EM=， ∵点A （﹣10，0），∴BM=10米，∵眼睛距地面1.5米，∴AB=CN=MO=1.5米，∵DC=2米，∴DN=2﹣1.5=0.5米，∵他的前方5米处有一堵墙DC ，∴BN=5米， ∴50.510EM=， ∴EM=1米， ∴EO=1+1.5=2.5米．故答案为2.5．20．35°24115°【分析】根据角的数量关系求得∠AOD 的度数然后求解∠AOB 的度数然后根据补角的概念进行计算即可；FJ1由主视图的面积=长×高长方体的体积=主视图的面积×宽得出结论；FJ2根据一个角解析：35° 24 115°【分析】根据角的数量关系求得∠AOD 的度数，然后求解∠AOB 的度数，然后根据补角的概念进行计算即可；FJ1．由主视图的面积=长×高，长方体的体积=主视图的面积×宽，得出结论；FJ2．根据一个角的补角比这个角的余角大90°得出补角为90°+25°，求出即可．【详解】解：由题意可得：AOC ∠=BOD ∠=90°，35DOC ∠=︒∴903555AOD AOC COD ∠=∠-∠=-=∴=5590145AOB AOD BOD ∠∠+∠=+=∴AOB ∠的补角的度数为180°-145°=35°FJ1．依题意，得长方体的体积=12×2=24．FJ2．∵一个角的余角的度数是25°，∴这个角的补角的度数是90°+25°=115°，故答案为：35°；24；115°．【点睛】本题考查了角的数量关系计算，立体图形的视图与其体积的关系，补角和余角，能知道一个角的补角比这个角的余角大90°是解此题的关键．三、解答题21．无22．无23．无24．无25．无26．无。

北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

一、选择题1．用棱长为1的小立方体摆成如图所示的几何体，从左面看这个几何体得到的平面图形的面积是（）A．3 B．4 C．5 D．62．如图所示的立体图形，其俯视图正确的是（）A．B．C．D．3．如图是棱长为6的正方体截去棱长为3的正方体得到的几何体，这个几何体的左视图是（）A．B．C．D．4．如图是由四个相同的小正方体组成的立体图形，它的主视图为（）．A．B．C．D．5．如图是一个几何体的三视图，根据图中提供的数据，计算这个几何体的表面积是（）A ．4860π+B ．4840π+C ．4830π+D ．4836π+ 6．如图所示的物体组合，它的左视图是（ ）A ．B ．C ．D ． 7．如图，长方体的底面是长为4cm 、宽为2cm 的长方形，如果从左面看这个长方体时看到的图形面积为6cm 2，则这个长方体的体积等于( )A ．36cmB ．38cmC ．312cmD ．324cm 8．如图摆放的圆锥、圆柱、三棱柱、球，其主视图是三角形的是（ ）A ．B ．C ．D ． 9．如图，下列关于物体的主视图画法正确的是（ ）A．B．C．D．10．若几何体的三视图如图所示，则该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱11．如图，小明从左面看在水平讲台上放置的圆柱形水杯和长方体形粉笔盒看到的是()A．B．C．D．12．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系用图象刻画出来，大致图象是（）A．B．C．D．二、填空题13．用若干个大小相同的小立方块搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示，则搭出这个几何体至少需要_____个小立方体，最多需要_____个小立方体．14．已知10个棱长为m的小正方体组成如图所示的几何体，则这个几何体的表面积是_________.15．一块直角三角形板ABC，∠ACB＝90°，BC＝12cm，AC＝8cm，测得BC边的中心投影B1C1长为24cm，则A1B1长为_____cm．16．小刚身高1.72m，他站立在阳光下的影子长为0.86m，紧接着他把手臂竖直举起，影子长为1.15m，那么小刚举起的手臂超出头顶是_________m．17．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，则x=______，y=________．18．一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为，则a的值为__________.19．一个立体图形的三视图如图所示，这个立体图形的名称是__．20．在桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，设组成这个几何体的小正方体的个数为n，则n的最小值为__．三、解答题21．（1）一个几何体由大小相同的小立方体搭成，从上面看到的几何体的形状如图1所示，其中小正方形中的数字表示在该位置的小立方块的个数，请在方格纸画出从正面和从左面看到的这个几何体的形状图．（2）如图2，已知四点A、B、C、D，根据下列语句，画出图形．①连接AD；②画直线AB、CD交于点E；③连接DB，并延长线段DB到点F，使DB＝BF；④图中以D为顶点的角中，小于平角的角共有个．【答案】（1）见解析；（2）①见解析；②见解析；③见解析；④5【分析】（1）由已知条件可知，主视图有3列，每列小正方形数目分别为3，3，1；左视图有3列，每列小正方形数目分别为3，3，2．据此可画出图形．（2）①用线段连接AD即可；②根据直线的定义画图即可；③用线段连接DB，再延长即可；④根据角的定义解答即可．【详解】解：（1）如图所示：（2）①如图所示；②如图所示；③如图所示；④图中以D为顶点的角中，小于平角的角共有5个．故答案为5．【点睛】本题考查几何体的三视图画法，以及作图-复杂作图，熟练掌握三视图的定义、直线、射线、线段的定义是解答本题的关键．22．图中几何体是将大长方体内部挖去一个小长方休后剩余的部分，请画出该几何体的三视图．【答案】见解析【分析】利用三视图的作法，画出图形即可．【详解】解：三视图如图所示：【点睛】本题考查了画三视图的知识，用到的知识点为：主视图，左视图，俯视图分别为从正面，左面，上面看得到的图形．23．根据要求画图，并回答问题：如图1是一些小方块所搭几何体的俯视图，俯视图的每个小正方形中的数字表示该位置的小方块的个数，（1）请在图2的网格中画出这个几何体的主视图和左视图；（2）在不改变俯视图、主视图、左视图的情况下，最多能添加个小方块．【答案】（1）画图见解析；（2）3【分析】（1）根据俯视图的每个小正方形中的数字表示该位置的小方块的个数，画出主视图、左视图即可；（2）观察左视图、主视图以及俯视图即可判断．【详解】解：（1）这个几何体的主视图和左视图如图所示：；（2）在不改变俯视图、主视图、左视图的情况下，如图：最多能添加3个小方块．故答案为3．【点睛】本题考查三视图，具备空间想象能力是解题的关键．24．从正面、左面、上面三个方向看该立体图形，请在下面网格中分别画出看到的平面图形．【答案】见解析【分析】从正面看：共有4列，从左往右分别有1，3，1，1个小正方形；从左面看：共有3列，从左往右分别有3，1，1个小正方形；从上面看：共分4列，从左往右分别有1，3，1，1个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】考查了作图-三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．25．画出下面几何体从三个方向看到的三种形状图．【答案】见解析【分析】从正面看，得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可．【详解】解：如图所示：．【点睛】此题主要考查了三视图的画法，注意三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．26．用5个完全相同的小正方体组合成如图所示的立体图形，请你画出从正面、左面和上面看到的几何体的形状．【答案】见解析【分析】从正面看有3列，每列小正方形数目分别为1，1，2；从左面看有2列，每列小正方形的数目分别为2，1；从上面看有3列，每列小正方形的数目为2，1，1．【详解】解：如图所示：．【点睛】本题考查了实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】先画出几何体的左视图，再确定小正方形的个数即可解答．【详解】解：几何体的左视图为：面积为：4×1=4故选：B【点睛】考查简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．2．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案【详解】解：从上边看是两个正方形，对应顶点间有线段的图形，看得见的棱都是实线；如图所示：故选：C．【点睛】本题考查了立体图形的三视图，从上边看得到的图形是俯视图，注意看得见的棱用实线，看不见的棱用虚线．3．A解析：A【分析】根据几何体三视图解答．【详解】该几何体的三视图如下：主视图：左视图：俯视图：故选：A．【点睛】此题考查几何体的三视图，正确掌握几何体三视图的画法是解题的关键．4．A解析：A【分析】根据几何体的三视图解答即可.【详解】根据立体图形得到：主视图为：，左视图为：， 俯视图为：，故答案为：A.【点睛】此题考查小正方体组成的几何体的三视图，解题的关键是掌握三视图的视图角度及三视图的画法.5．A解析：A【分析】 首先根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，之后根据每个面分别求出表面积，再将面积进行求和，即可求出答案．【详解】 解：∵根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，∴该几何体的上、下表面积为：22133S =2πr =2π4=24π44⨯⨯⨯⨯⨯， 该几何体的侧面积为：233S =2462πr h=48+2π46=48+36π44⨯⨯+⨯⨯⨯⨯⨯， ∴总表面积为：12S=S +S =4860π+，故选：A ．【点睛】本题考查了几何体的表面积，解题的关键在于根据三视图判断出几何体的形状，并把每个面的面积分别计算出来，掌握圆、长方体等面积的计算公式也是很重要的．6．D解析：D【分析】通过对简单组合体的观察，从左边看圆柱是一个长方形，从左边看正方体是一个正方形，但是两个立体图形是并排放置的，正方体的左视图被圆柱的左视图挡住了，只能看到长方形，邻边用虚线画出即可．【详解】从左边看圆柱的左视图是一个长方形，从左边看正方体的左视图是一个正方形，从左边看圆柱与正方体组合体的左视图是一个长方形，两图形的邻边用虚线画出，则如图所示的物体组合的左视图如D选项所示，故选：D．【点睛】本题考查了简单组合体的三视图．解答此题要注意进行观察和思考，既要丰富的数学知识，又要有一定的生活经验和空间想象力．7．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．8．D解析：D【解析】【分析】根据主视图是从物体正面看所得到的图形判断即可．【详解】A.主视图是圆；B.主视图是矩形；C.主视图是矩形；D.主视图是三角形．故选：D．【点睛】本题主要考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．9．C解析：C【分析】根据主视图是从正面看到的图形，进而得出答案．【详解】主视图是从正面看这个几何体得到的正投影，空心圆柱从正面看是一个长方形，加两条虚竖线，画法正确的是：．故选C．【点睛】本题考查了三视图的知识，关键是找准主视图所看的方向．10．D解析：D【解析】【分析】根据两个视图是长方形得出该几何体是柱体,再根据俯视图是三角形,得出几何体是三棱柱.【详解】主视图和左视图是长方形,∴几何体是柱体,俯视图的大致轮廓是三角形,∴该几何体是三棱柱;所以D选项是正确的.【点睛】此题考查由三视图判断几何体,三视图里有两个相同可确定该几何体是柱体,锥体还是球体,由另一个视图确定其具体形状.11．D解析：D【解析】【分析】先细心观察原立体图形中圆柱和长方体的位置关系，找到从左面看所得到的图形即可．【详解】圆柱的左视图是长方形，长方体的左视图是长方形，所以它们的左视图是：故答案选：D．【点睛】本题考查的是简单组合体的三视图，解题时注意：左视图是从物体的左面看得到的视图．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线化成虚线．12．C解析：C【解析】试题分析：∵小路的正中间有一路灯，晚上小红由A处径直走到B处，她在灯光照射下的影长l与行走的路程S之间的变化关系应为：当小红走到灯下以前：l随S的增大而减小；当小红走到灯下以后再往前走时：l随S的增大而增大，∴用图象刻画出来应为C．故选C．考点：1．函数的图象；2．中心投影；3．数形结合．第II卷（非选择题）请点击修改第II卷的文字说明二、填空题13．710【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】解：综合主视图和俯视图这个几何体的底层有5个小正方体第二层最少有2个最多有5个因解析：7， 10．【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：综合主视图和俯视图，这个几何体的底层有5个小正方体，第二层最少有2个，最多有5个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：5+2＝7个，至多需要小正方体木块的个数为：5+5＝10个，故答案为：7，10．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．14．36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共解析：36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共有2×（1+2+3）+2×（1+2+3）+2×（1+2+3）=36个正方形,因为小正方体的棱长为m，所以每个小正方形的面积为：m2.所以这个几何体的表面积36m2故答案为：36 m2.【点睛】本题主要考查组合体的表面积，解决这类题的关键是明确该几何体是由哪些特殊的几何体构成的，它们的内在联系是什么:几何体的表面积是所有围成几何体的表面面积之和．15．8【分析】由题意易得△ABC∽△A1B1C1根据相似比求A1B1即可【详解】∵∠ACB=90°BC=12cmAC=8cm∴AB=4cm∵△A1B1C1是△ABC的中心投影∴△ABC∽△A1B1C1∴解析：【分析】由题意易得△ABC∽△A1B1C1，根据相似比求A1B1即可.【详解】∵∠ACB=90°，BC=12cm，AC=8cm，∴，∵△A1B1C1是△ABC的中心投影，∴△ABC∽△A1B1C1，∴A1B1：AB=B1C1：BC=2：1，即A1B1．故答案为【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组三角形相似，利用其相似比作为相等关系求出所需要的线段．16．58【解析】设小刚举起的手臂超出头顶xm因为阳光下的身高与影子的长是成比例的所以172:086=(172+x):115解得x=058故答案为058解析：58【解析】设小刚举起的手臂超出头顶xm，因为阳光下的身高与影子的长是成比例的，所以1.72:0.86=(1.72+x):1.15，解得x=0.58，故答案为0.58.17．1或23【分析】由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知左边一列叠有2个正方体从而求解【详解】解:由俯视图可知该组合体有两行两列左边一列前一行有两个正方体结合主视图可知解析：1或2 3【分析】由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体,从而求解【详解】解:由俯视图可知，该组合体有两行两列，左边一列前一行有两个正方体，结合主视图可知左边一列叠有2个正方体，故x=1或2；由主视图右边一列可知，右边一列最高可以叠3个正方体，故y=3.故答案为1或2；3.18．【解析】试题分析：本题考查三视图的有关知识解题关键是理解左视图中的a就是俯视图等边三角形的高学会用方程的思想解决问题属于中考常考题型根据左视图中的a就是俯视图等边三角形的高由此根据侧面积列出方程即可【解析】试题分析：本题考查三视图的有关知识，解题关键是理解左视图中的a就是俯视图等边三角形的高，学会用方程的思想解决问题，属于中考常考题型．根据左视图中的a就是俯视图等边三角形的高，由此根据侧面积列出方程即可解决．由题意：解得考点：由三视图判断几何体．19．正四棱柱【分析】由主视图和左视图可确定是柱体再由俯视图可确定具体形状【详解】解：由主视图和左视图可确定是柱体再由俯视图可确定是正四棱柱故答案为：正四棱柱【点睛】本题考查了由三视图还原立体图形掌握立体解析：正四棱柱．【分析】由主视图和左视图可确定是柱体，再由俯视图可确定具体形状．【详解】解：由主视图和左视图可确定是柱体，再由俯视图可确定是正四棱柱．故答案为：正四棱柱．【点睛】本题考查了由三视图还原立体图形，掌握立体图形的三视图的形状，注意解题所用的方法．20．5【分析】由主视图和左视图可得此几何体有三行三列判断出各行各列最少有几个正方体组成即可得答案【详解】由主视图和左视图可得此几何体有三行三列∵底层正方体最少有3个小正方体第二层最少有2个正方体∴组成这解析：5【分析】由主视图和左视图可得此几何体有三行，三列，判断出各行各列最少有几个正方体组成即可得答案．【详解】由主视图和左视图可得此几何体有三行，三列，∵底层正方体最少有3个小正方体，第二层最少有2个正方体，∴组成这个几何体的小正方体的个数最少有5个，∴n的最小值为5，故答案为：5【点睛】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需正方体的个数．三、解答题21．无22．无23．无24．无25．无26．无。

一、选择题1．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（）个．A．3 B．4 C．5 D．62．如图是由几个大小相同的小立方块搭成的几何体从上面看到的形状图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的形状图是（）A．B．C．D．3．用棱长为1的小立方体摆成如图所示的几何体，从左面看这个几何体得到的平面图形的面积是（）A．3 B．4 C．5 D．64．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时30分D．上午8时5．将一个圆柱和一个正三棱柱如图放置，则所构成的几何体的主视图是（）A．B．C．D．6．将如图的R t ABC绕直角边旋转一周，所得几何体的正投影是（）A．直角三角形B．等腰三角形C．等边三角形D．圆7．如图所示，该几何体的俯视图为（）A．B．C．D．8．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A．4 B．6 C．9 D．129．如图，长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于( )A．324cm12cm D．38cm C．36cm B．310．小明在太阳光下观察矩形木板的影子，不可能是（）A．平行四边形B．矩形C．线段D．梯形11．一个密封的圆柱体容器中装了一半的水，如果将该容器水平放置如图，那么稳定后的水面形状为（）.A．B．C．D．12．如图，小明从左面看在水平讲台上放置的圆柱形水杯和长方体形粉笔盒看到的是()A．B．C．D．二、填空题13．如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图,则构成这个几何体的小正方体有_____个.14．某几何体是由若干个小正方体组成的，它无论从正面看还是从左面看得到的视图都是如图的样子，堆成该几何体的正方体数最少与最多的块数分别是、n，则m n+=______.15．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．16．太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状可能是_____．（说出一种形状即可）17．一个几何体的三视图如图所示，则这个几何体是_____．18．如图是由一些相同的小正方体构成的几何体从不同方向看得到的平面图形，这些相同的小正方体的个数是_____．19．一个几何体的三视图如图所示，则该几何体的体积为________．20．如图所示，AOC ∠和BOD ∠都是直角，若35DOC ∠=︒，则AOB ∠的补角的度数为__________．FJ1． 如图所示，水平放置的长方体的底面是长为4和宽为2的长方形，从正面看到的图形的面积为12，则这个长方体的体积等于__________．FJ2． 若一个角的余角的度数为25︒，则它的补角的度数为__________．三、解答题21．用若干个大小相同的小立方块搭建一个几何体，从正面和上面观察这个几何体得到下面两幅形状图．（从正面看） （从上面看）（1）请画出一种从左面看这个几何体得到的形状图；（2）搭建这个几何体最少要用a =________个小立方块，最多用b =________个小立方块；（3）在（2）的条件下，若有理数x ，y 满足||x a =，||y b =，且0x y +<，求xy 的值．【答案】（1）见解析；（2）10，14；（3）140xy =或-140 【分析】（1）根据三视图中的主视图和俯视图即可画出左视图；（2）由主视图和俯视图即可判断原来图形的形状，即可判断最多和最少需要多少个小正方块；（3）根据（2）可知10a =，14b =代入分情况求解即可； 【详解】解：（1）（2）最少需要：2+1+1+2+3+1=10 最多需要：2×3+2+3×2=14， ∴ a=10，b=14（3）∵||x a =，10a =， ∴10x =±． ∵||y b =，14b = ∴14=±y ． ∵0x y +<，∴10x =-，14y =-或10x =，14y =-， ∴140xy =或-140． 【点睛】本题主要考查了三视图的知识，掌握三视图的画法是解题的关键；22．如图，是由10个同样大小的小正方体搭成的物体．（1）请在网格中分别画出从正面、上面观察该几何体得到的平面图形并涂上阴影．．．．； （2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面和上面观察得到的平面图形不变，你认为最多还可以添加_________个小正方体． 【答案】（1）见解析；（2）3【分析】（1）根据三视图的画法画出从正面看、从上面看所得到的图形；（2）在俯视图的各个位置上摆放的最多数量即可．【详解】解：（1）从正面、上面观察该几何体所得到的图形如图所示：（2）根据主视图和俯视图的关系，可得最多可以添加3个，故答案为：3．【点睛】本题考查简单组合体的三视图，画三视图时注意“长对正，宽相等，高平齐”．23．作图题：从正面、左面、上面观察如图所示的几何体，分别画出你所看到的平面图形．【答案】见解析．【分析】直接利用画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等，进而得出答案．【详解】【点睛】此题主要考查了作三视图，正确把握观察角度进而得出三视图的形状是解题关键．24．作图题（1）如图所示的几何体是由5个相同的正方体搭成的，请画出它的三视图．（涂阴影）（2）如图是一些小正方块所搭几何体的俯视图，小正方块中的数字表示该位置的小方块的个数，请画出这个几何体的主视图和左视图：（涂阴影）【答案】（1）见解析；（2）见解析．【分析】（1）根据三视图的定义画图即可；（2）根三视图的定义再结合题意画图即可．【详解】解：（1）该立体图形的三视图如图：（2）该几何体的主视图和左视图如图：【点睛】本题考查了根据立体图形画三视图，较好的空间想象能力是解答本题的关键．25．一个几何体由一些大小相同的小立方块组成，从正面和从上面看到的几何体的形状图如图所示.(1)若组成这个几何体的小立方块的个数为n，请你写出n的所有可能值(2)请你画出从左面看到的几何体所有可能的形状图【答案】（1）n=8，9，10，11；（2）见解析【分析】（1）分析题意可知几何体最底一层有5个正方体，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，分别求和即可得到答案；（2）根据形状图的定义画出图形即可．【详解】解：（1）∵俯视图有5个正方形，∴几何体的最底层有5个正方体，由主视图可知，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，∴组成该几何体的小正方体的个数为：①5+2+1=8；②5+3+1=9；③5+3+2=5+4+1=10；④5+4+2=11∴n=8，9，10，11．(2)从左面看到的形状图有以下5种情形：【点睛】本题考查了由三视图判断几何体，由三视图想象几何体的形状，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．26．由几个小立方体搭成的几何体从上面看到的图形如图所示，小正方体中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和左面看到的图形.【答案】见解析【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，4，3，左视图有3列，每列小正方形数目分别为3，4，3，据此可画出图形．【详解】从正面看从左面看【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体；故选：B．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键．2．C解析：C【分析】根据主视图的定义判断即可．【详解】解：这个几何体从正面看到的图形是C，故选：C．【点睛】本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．3．B解析：B【分析】先画出几何体的左视图，再确定小正方形的个数即可解答．【详解】解：几何体的左视图为：面积为：4×1=4故选：B【点睛】考查简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．4．A解析：A【分析】利用光线与地面的夹角的变换进行判断．【详解】解：上午8时、9时30分、10时、12时，太阳光线与地面的夹角不同，其中12时太阳光线与地面的夹角最大，所以此时向日葵的影子最短．故选：A．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长，中午最短．5．A解析：A【分析】根据主视图是从物体正面看所得到的图形即可解答．【详解】解：根据主视图的概念可知，主视图是从前向后观察物体所得到的图形，上半部分是一个长方形且中间有一条竖实线，下半部分是一个长方形．∴从物体的正面看得到的视图是选项A．故选：A．【点睛】本题考查了简单几何体的主视图，注意主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．6．B解析：B【分析】首先得到旋转后得到的几何体，找到从正面看所得到的图形即可．【详解】解：Rt△ABC绕直角边AC旋转一周，所得几何体是圆锥，而圆锥的正投影（主视图）是等腰三角形，故选：B．【点睛】本题考查了平行投影，解题的关键是掌握正投影的概念．7．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一些等宽的矩形，其中有两条宽是虚线，故选：C．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．8．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．9．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．10．D解析：D【分析】根据平行投影的特点可确定矩形木板与地面平行且与光线垂直时所成的投影为矩形；当矩形木板与光线方向平行且与地面垂直时所成的投影为一条线段；除以上两种情况矩形在地面上所形成的投影均为平行四边形，据此逐一判断即可得答案.【详解】A.将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B.将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C.将矩形木框立起与地面垂直放置时，形成的影子为线段，D.∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选：D.【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．11．A解析：A【分析】根据垂直于圆柱底面的截面是矩形，可得答案．【详解】由水平面与圆柱的底面垂直，得水面的形状是长方形．故选：A．【点睛】本题考查了截几何体和认识立体图形．解题的关键是能够正确认识立体图形，明确垂直于圆柱底面的截面是长方形，平行圆柱底面的截面是圆形．12．D解析：D【解析】【分析】先细心观察原立体图形中圆柱和长方体的位置关系，找到从左面看所得到的图形即可．【详解】圆柱的左视图是长方形，长方体的左视图是长方形，所以它们的左视图是：故答案选：D．【点睛】本题考查的是简单组合体的三视图，解题时注意：左视图是从物体的左面看得到的视图．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线化成虚线．二、填空题13．6【分析】根据三视图可知：组成几何体的正方体的分布情况进而求出答案【详解】根据几何体的三视图可知：组成该几何体的正方体分布如下：∴构成这个几何体的小正方体有6个故答案是：6【点睛】本题主要考查几何体解析：6【分析】根据三视图可知：组成几何体的正方体的分布情况，进而求出答案.【详解】根据几何体的三视图可知：组成该几何体的正方体分布如下：∴构成这个几何体的小正方体有6个.故答案是：6.【点睛】本题主要考查几何体的三视图，根据三视图想象出几何体的样子，是解题的关键. 14．【分析】根据题意画出最少和最多的两种情况得出m和n计算即可【详解】由题意可画如图:m=5n=9∴m+n=14故答案为:14【点睛】本题考查三视图根据主视图和左视图得出画出俯视图中最多和最少的情况是解解析：【分析】根据题意画出最少和最多的两种情况,得出m和n,计算即可.【详解】由题意可画如图:m=5 n=9∴m+n=14.故答案为:14.【点睛】本题考查三视图,根据主视图和左视图得出画出俯视图中最多和最少的情况是解题关键.15．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s所以面积为5故答案为5【点睛】本题考查了三视图的知识解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 16．矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的影子的形状可能是矩形正方形平行四边形故答案为：矩形或正方形或平行四边形解析：矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的，影子的形状可能是矩形、正方形、平行四边形．故答案为：矩形或正方形或平行四边形．17．三棱柱【解析】试题分析：如图所示根据三视图的知识可使用排除法来解答解：根据俯视图为三角形主视图以及左视图都是矩形可得这个几何体为三棱柱故答案为三棱柱考点：由三视图判断几何体解析：三棱柱【解析】试题分析：如图所示，根据三视图的知识可使用排除法来解答．解：根据俯视图为三角形，主视图以及左视图都是矩形，可得这个几何体为三棱柱，故答案为三棱柱．考点：由三视图判断几何体．18．5【解析】试题分析：根据所给的图形可得几何体的底层应该有3+1=4个小正方体第二层应该有1个小正方体因此小正方体的个数有5个解：根据三视图的知识几何体的底面有4个小正方体该几何体有两层第二层有1个小解析：5【解析】试题分析：根据所给的图形可得，几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此小正方体的个数有5个．解：根据三视图的知识，几何体的底面有4个小正方体，该几何体有两层，第二层有1个小正方体，共有5个；故答案为5．19．【分析】观察三视图可知这个立体图形是底面为半圆的半个圆柱（如图所示）根据体积等于底面积高计算即可【详解】解：观察三视图可知这个立体图形是底面为半圆的半个圆柱（如图所示）故答案为：【点睛】本题考查三视 解析：π【分析】观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示），根据体积等于底面积⨯高计算即可．【详解】解：观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示）．21122V ππ=⨯=， 故答案为：π．【点睛】本题考查三视图，圆柱的体积公式等知识，解题的关键是理解题意，熟练掌握基本知识，属于中考常考题型．20．35°24115°【分析】根据角的数量关系求得∠AOD 的度数然后求解∠AOB 的度数然后根据补角的概念进行计算即可；FJ1由主视图的面积=长×高长方体的体积=主视图的面积×宽得出结论；FJ2根据一个角解析：35° 24 115°【分析】根据角的数量关系求得∠AOD 的度数，然后求解∠AOB 的度数，然后根据补角的概念进行计算即可；FJ1．由主视图的面积=长×高，长方体的体积=主视图的面积×宽，得出结论；FJ2．根据一个角的补角比这个角的余角大90°得出补角为90°+25°，求出即可．【详解】解：由题意可得：AOC ∠=BOD ∠=90°，35DOC ∠=︒∴903555AOD AOC COD ∠=∠-∠=-=∴=5590145AOB AOD BOD ∠∠+∠=+=∴AOB ∠的补角的度数为180°-145°=35°FJ1．依题意，得长方体的体积=12×2=24．FJ2．∵一个角的余角的度数是25°，∴这个角的补角的度数是90°+25°=115°，故答案为：35°；24；115°．【点睛】本题考查了角的数量关系计算，立体图形的视图与其体积的关系，补角和余角，能知道一个角的补角比这个角的余角大90°是解此题的关键．三、解答题21．无22．无23．无24．无25．无26．无。

九年级数学上册第五章《投影与视图》测试卷-北师大版（含答案）（满分120 分）一、选择题（每题3分，共30 分）1. 如图放置的圆柱体的左视图为（）2.小明从路灯底部走开时，他的影子（）A.逐渐变长B. 逐渐变短C.不变D.无法确定3.下面所给几何体的俯视图是（）4．小红拿着一块正方形纸板站在阳光下，则正方形纸板的影子不可能是（）A.正方形B. 平行四边形C. 圆形D.线段5.如图所示的物体由两个紧靠在一起的圆柱体组成，它的主视图是（）6.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的大小的变化情况是（）A. 越来越小B. 越来越大C. 大小不变D.不能确定7.下列投影一定不会改变△ABC 的形状和大小的是（）A.中心投影B.平行投影C.当△ABC 平行于投影面时的正投影D.当△ABC 平行于投影面时的平行投影8.如图是一个几何体的三视图，则该几何体的展开图可以是（）9.下列几何体是由4个相同的小正方体搭成的，其中主视图和左视图相同的是（）10.如图是某工件的三视图，则此工件的体积为（）A.144π c m3B. 12π c m3C. 36π c m3D.24π c m3二、填空题（每题4 分，共28分）11．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是____________.12.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说："广场上的大灯泡一定位于两人__________________________.13.如图，三角尺与其在灯光照射下的投影组成位似图形，它们的相似比为2 ：5，且三角尺的一边长为8 c m，则这条边在投影中的对应边长为____________________.14. 太阳光线形成的投影称为____________________像手电筒、路灯、台灯的光线形成的投影称为_______________________.15.长方体的主视图、俯视图如图所示，则其左视图面积为____________________.16．一个几何体的三视图如图所示，其中主视图、左视图都是腰长为4，底边为2的等腰三角形，则这个几何体的体积为_________________.17.如图，在A 时测得旗杆CD的影长DE是4 m，B时测得的影长DF是8 m，两次的日照光线恰好垂直，则旗杆的高度为______________.三、解答题（一）（每题 6 分，共18 分）18. 画出如图所示几何体的三视图.19.如图，水平放置长方体底面是长为4和宽为2的矩形，它的主视图的面积为12.（1）求长方体的体积；（2）画出长方体的左视图.（用1c m代表1个单位长度）20.如图，小明利用所学的数学知识测量旗杆AB 的高度.（1）请你根据小明在阳光下的投影，画出旗杆AB 在阳光下的投影；（2）已知小明的身高为1.6 m，在同一时刻测得小明和旗杆AB 的投影长分别为0.8 m和6 m，求旗杆AB 的高.四、解答题（二）（每题8分，共24 分）21.一个几何体的三视图如图所示，（1）这个几何体名称是___________；（2）求该几何体的全面积.22.小明把镜子放在离树（AB）8 米的点E处，然后沿着直线BE后退到点D，这时恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.4米，CD=1.6 米，请你计算树（AB）的高度.23.如图所示为一几何体的三视图.（1）写出这个几何体的名称；（2）若三视图中的长方形的长为10 c m，正三角形的边长为4 c m，求这个几何体的侧面积.五、解答题（三）（每题10 分，共20 分）24. 5个棱长为1的正方体组成如图所示的几何体.（1）该几何体的体积是________（立方单位），表面积是______________（平方单位）；（2）画出该几何体的主视图和左视图.25.由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数.（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图；（2）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中.参考答案一、1.A 2.A 3.B 4.C 5.A 6.A 7.C 8.A 9.C 10.B 二、11.3 12.之间 13.20c m 14.平行投影 中心投影 15. 3 16.15317.42m 三、18.解：三视图如下图所示：19.解：(1 )12 x 2 =2420.解：(1)如图所示：(2)如图，∵ DE 、AB 都垂直于地面，且光线DF //AC ， ∴∠DEF=∠ABC ， ∠DFE=∠ACB ， ∴ Rt △DEF~Rt △ABC=,=1.60.86DE EF AB BC AB 即 ∴AB=12(m )答：旗杆AB 的高为12 m .四、21.解：(1)圆柱 (2)S 底圆=π·12=π S 侧=2π· 1·3=6π ∴S 全=2π+6π=8π(c m 2)22.解：由题意得∠B=∠D =90° 又由光的反射原理可知∠AEB =∠CED ∴△ABE~△CDE)81.6=2.41,(6=3A B AB B E AB CD DE 即∴米23.解：(1)三棱柱(2)侧面积为：3 x 4 x 10= 120(c m 2) 五、24.解：(1)5 22(2)如图所示：25.解：(1)这个几何体的主视图和左视图如图所示：(2)要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：。

一、选择题1．如图所示的立体图形，其俯视图正确的是（）A．B．C．D．2．一个几何体是由一些大小相同的小正方体摆成其主视图和左视图如图所示则组成这个几-=（）何体的小正方体最少有a个，最多有b个，b aA．3 B．4 C．5 D．63．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数不可以是（）A．11 B．10 C．9 D．84．观察如图所示的几何体，从左面看到的图形是（）A．B．C．D．5．如图是由四个相同的小正方体组成的立体图形，它的主视图为（）．A．B．C．D．6．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A．4 B．6 C．9 D．127．如图，一个几何体由5个大小相同的正方体搭成，则这个立体图形从左面观察得到的平面图形是（）A．B．C．D．8．如图所示，该立体图形的俯视图是（）A．B．C．D．9．矩形木框在阳光照射下，在地面上的影子不可能是（）A．B．C．D．10．若几何体的三视图如图所示，则该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱11．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．12．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系用图象刻画出来，大致图象是（）A．B．C．D．二、填空题13．一个圆柱的三视图如图所示，若其俯视图为圆，则这个圆柱的体积为__________．14．如图，一个 5 ⨯ 5 ⨯ 5 的正方体，先在它的前后方向正中央开凿一个“十字形”的孔（打通），再在它的上下方向正中央也开凿一个“十字形”的孔（打通），最后在它的左右方向正中央开凿一个“十字形”的孔（打通），这样得到一个被凿空了的几何体，则凿掉部分的体积为_____.15．如图是两棵小树在同一时刻的影子，那么图①是________投影，图②是________投影．16．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为___________．17．小刚身高1.72m，他站立在阳光下的影子长为0.86m，紧接着他把手臂竖直举起，影子长为1.15m，那么小刚举起的手臂超出头顶是_________m．18．某长方体从左面看和从上面看得到的图形如图所示，则此长方体的表面积为________．19．将一个矩形纸片（厚度不计）置于太阳光下，改变纸片的摆放位置和方向，则其留在地面上的影子的形状可能是____．（只需写一个条件）20．一个几何体，从不同方向看到的图形如图所示．拼成这个几何体的小正方体的个数为______．三、解答题21．画出该几何体的主视图、左视图、俯视图．【答案】见解析【分析】观察图形可知，从正面看到的图形是3列，分别有1，1，2个正方形；从左面看到的图形是2列，分别有2，1个正方形；从上面看到的图形是2行，分别有3，2个正方形；据此即可画图．【详解】解：如图所示：．【点睛】此题考查了从不同方向观察物体和几何体和画简单图形的三视图的方法，是基础题型．22．“如图是由10个同样大小的小正方体搭成的几何体，（1）请分别画出它的主视图和左视图．（2）如果在这个几何体的表面喷上黄色的漆（底面不涂色），有_________个小正方体只有两面黄色，有_________个小正方体只有三面黄色，（3）在俯视图和左视图不变的情况下，你认为最多还可以添加_________个小正方体．【答案】（1）见解析；（2）2,3；（3）4【分析】（1）主视图从左至右每列个数分别为3、1、2，左视图左至右每列个数分别为3、2、1．（2）注意题干中的底面不涂色，涂2面的在第一层后面最左面的2个，涂3面的在中间层的后面的左面和第一层的最中间以及第一层的最后最右面，一共3个．（3）要使俯视图和左视图不变，可以在第二列，第二层和第三层的3个空缺处添加，第三层第三列的最上面也可添加．【详解】（1）（2）设由下到上分别是第一层到第三层，由左到右分别是第一列到第三列，有前到后分别是第一行到第三行．有2个面是黄色的应为第一层第一列第三行和第一层第二列第三行的2个小正方体．有3个面是黄色的应为第二层第一列第三行、第一层第二列第二行和第一层第三列第三行的3个小正方体．故答案为2,3．（3）要使俯视图和左视图不变，可添加至第二层第二列第二行、第二层第二列第三行、第三层第二列第三行、第三层第三列第三行．所以可添加4个小正方体．故答案为4．【点睛】本题主要考查作三视图．利用空间想象能力，并把几何体按空间排序来解决问题．23．如图是由5个棱长为1的小正方体组成的简单几何体，作出三视图．【答案】见解析【分析】从正面看得到从左往右3列正方形的个数依次为1，2，1；从左面看得到从左往右2列正方形的个数依次为2，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，由此画出图形即可．【详解】【点睛】本题考查几何体的三视图画法，仔细观察三视图的特点是解题的关键．24．如图，三棱柱的上下底面均为周长为12cm 的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm 的小三棱柱．（1）请写出截面的形状______；（2）若小三棱柱的高为6cm ，则截去小三棱柱后，剩下的几何体的棱长总和是多少？【答案】（1）长方形；（2）46【分析】（1）依据大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱，即可得到截面的形状；（2）依据△ADE 是周长为3的等边三角形，△ABC 是周长为10的等边三角形，即可得到四边形DECB 的周长，再计算棱长总和．【详解】解：（1）由题意可知，截面是长方形，故填：长方形；（2）1cm DE =，3cm BD CE ==，4cm BC =()1334246222446+++⨯+⨯=+=（cm ）．【点睛】本题主要考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形．25．在阳光下，小玲同学测得一根长为1米的垂直地面的竹竿的影长为0.6米，同时小强同学测量树的高度时，发现树的影子有一部分0.2米落在教学楼的第一级台阶上，落在地面上的影长为4.42米，每级台阶高为0.3米．小玲说：“要是没有台阶遮挡的话，树的影子长度应该是4.62米”；小强说：“要是没有台阶遮挡的话，树的影子长度肯定比4.62米要长”．（1）你认为小玲和小强的说法对吗？（2）请根据小玲和小强的测量数据计算树的高度；（3）要是没有台阶遮挡的话，树的影子长度是多少？【答案】（1）小玲的说法不对，小强的说法对；（2）树的高度为8米；（3）树的影子长度是4.8米．【分析】（1）根据题意可得小玲的说法不对，小强的说法对；（2）根据题意可得DEEH＝10.6，DE=0.3，EH=0.18，进而可求大树的影长AF，所以可求大树的高度；（3）结合（2）即可得树的影长．【详解】（1）小玲的说法不对，小强的说法对，理由如下（2）可得；（2）根据题意画出图形，如图所示，根据平行投影可知：DEEH＝10.6，DE＝0.3，∴EH＝0.3×0.6＝0.18，∵四边形DGFH是平行四边形，∴FH＝DG＝0.2，∵AE＝4.42，∴AF＝AE+EH+FH＝4.42+0.18+0.2＝4.8，∵ABAF ＝10.6，∴AB＝4.80.6＝8（米）．答：树的高度为8米．（3）由（2）可知：AF ＝4.8（米），答：树的影子长度是4.8米．【点睛】考查了相似三角形的应用、平行投影，解题关键是掌握并运用平行投影．26．如图，正方形硬纸板的边长为a ，其4个角上剪去的小正方形的边长为b （b ＜2a ），这样可制作一个无盖的长方体纸盒．（1）这个纸盒的容积为 ；（2）画出这个长方体纸盒的三视图．（在图上用含a 、b 的式子标明视图的长和宽）【答案】（1）b(a ﹣2b)2；（2）详见解析【分析】（1）根据图形，得出底面边长、高，从而得出长方体纸盒体积；（2）脑海中构建立体图形，绘制三视图．【详解】解：（1）由题意知纸盒的底面边长为a ﹣2b 、高为b ，则这个纸盒的容积为b(a ﹣2b)2，故答案为：b(a ﹣2b)2．（2）如图所示：【点睛】本题考查立体图形的三视图，解题关键是在脑海中构建出立体图形的样子．【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案【详解】解：从上边看是两个正方形，对应顶点间有线段的图形，看得见的棱都是实线；如图所示：故选：C．【点睛】本题考查了立体图形的三视图，从上边看得到的图形是俯视图，注意看得见的棱用实线，看不见的棱用虚线．2．C解析：C【分析】由主视图、俯视图可知，俯视图最多可能为2×3的长方形，再在俯视图上各个位置，摆放小立方体，即可得到a和b的值．【详解】由主视图、左视图可知，俯视图最多可能为2×3的长方形，在相应位置摆放小立方体，直至最少，如图所示：a ，∴5在相应位置摆放小立方体，直至最多，如图所示：b=，∴10b a-=-=．∴1055故选：C．【点睛】本题考查了简单几何体的三视图的意义和画法，主视图反映的是几何体长与高的关系、左视图反映宽与高的关系，画三视图时还要注意“长对正、宽相等、高平齐”．3．A解析：A【分析】首先从正视图易得这个几何体共有3层，由俯视图可得第一层正方体的个数；然后再根据主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】从正面看这个几何体共有3层，由俯视图可得第一层正方体的个数是6个；由主视图可得第二层最多有正方体2个，最少有1个，第三层最多的正方体的个数是2个，最少有1个，∴这个几何体中小立方块的个数最多有：6+2+2=10个，最少有：6+1+1=8个，故选：A．【点睛】本题主要考查的是三视图判断几何体，熟练掌握几何体的三视图画法是解题的关键．4．C解析：C【分析】从左面只看到两列，左边一列3个正方形、右边一列1个正方形，据此解答即可．【详解】解：观察几何体，从左面看到的图形是故选：C．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5．A解析：A【分析】根据几何体的三视图解答即可.【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故答案为：A.【点睛】此题考查小正方体组成的几何体的三视图，解题的关键是掌握三视图的视图角度及三视图的画法.6．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．7．B解析：B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，这个立体图形有两层，且底层有两个小正方形，第二层的左边有一个小正方形．故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左侧面看得到的视图．8．C解析：C【分析】根据俯视图是从物体的上面看得到的视图进行解答即可.【详解】从上面看是一个正方形，正方形的左下角是一个小正方形，故C正确;故选:C【点睛】考核知识点:三视图.理解视图的定义是关键.9．C解析：C【分析】在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．【详解】解：矩形木框在地面上形成的投影应是平行四边形或一条线段，即相对的边平行或重合，故C不可能，即不会是梯形．故选：C．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．10．D解析：D【解析】【分析】根据两个视图是长方形得出该几何体是柱体,再根据俯视图是三角形,得出几何体是三棱柱.【详解】主视图和左视图是长方形,几何体是柱体,俯视图的大致轮廓是三角形,∴该几何体是三棱柱;所以D选项是正确的.【点睛】此题考查由三视图判断几何体,三视图里有两个相同可确定该几何体是柱体,锥体还是球体,由另一个视图确定其具体形状.11．C解析：C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．12．C解析：C【解析】试题分析：∵小路的正中间有一路灯，晚上小红由A处径直走到B处，她在灯光照射下的影长l与行走的路程S之间的变化关系应为：当小红走到灯下以前：l随S的增大而减小；当小红走到灯下以后再往前走时：l随S的增大而增大，∴用图象刻画出来应为C．故选C．考点：1．函数的图象；2．中心投影；3．数形结合．第II卷（非选择题）请点击修改第II卷的文字说明二、填空题13．【分析】由已知三视图为圆柱首先得到圆柱底面半径从而根据圆柱体积=底面积乘高求出它的体积【详解】解：由三视图可知圆柱的底面直径为4高为6∴底面半径为2∴V=πr2h=22×6•π=24π故答案是：24解析：24π【分析】由已知三视图为圆柱，首先得到圆柱底面半径，从而根据圆柱体积=底面积乘高求出它的体积．【详解】解：由三视图可知圆柱的底面直径为4，高为6，∴底面半径为2，∴V=πr2h=22×6•π=24π，故答案是：24π．【点睛】此题考查的是圆柱的体积及由三视图判断几何体，关键是先判断圆柱的底面半径和高，然后求其体积．14．49【分析】分别计算前后上下左右方向凿掉的体积然后求和即可【详解】前后方向凿掉部分的体积为5525上下方向又凿掉了522214左右方向又凿掉了5210凿掉部分的总体积为2514解析：49【分析】分别计算前后、上下、左右方向凿掉的体积，然后求和即可.【详解】前后方向凿掉部分的体积为 5 ⨯ 5 = 25 ，上下方向又凿掉了 5 ⨯ 2 + 2 ⨯ 2 = 14 ，左右方向又凿掉了5 ⨯ 2 = 10 ，∴凿掉部分的总体积为 25 + 14 + 10 = 49【点睛】本题考查不规则图形的几何体的体积，关键是找到凿掉小正方形的个数.15．平行中心【解析】【分析】两物体若是平行投影则等比例放大或缩小中心投影则不同【详解】图①是平行投影图②是中心投影故答案为：平行中心【点睛】本题考查了平行投影和中心投影的知识关键是掌握平行投影和中心投影解析：平行中心【解析】【分析】两物体若是平行投影，则等比例放大或缩小，中心投影则不同．【详解】图①是平行投影，图②是中心投影．故答案为：平行、中心．【点睛】本题考查了平行投影和中心投影的知识，关键是掌握平行投影和中心投影的特点与不同．16．cm2【解析】根据三视图得到圆锥的底面圆的直径为6cm即底面圆的半径为3cm圆锥的高为4cm所以圆锥的母线长==5所以这个圆锥的侧面积=π×3×5=15π（cm2）故答案为15πcm2解析：15πcm2【解析】根据三视图得到圆锥的底面圆的直径为6cm，即底面圆的半径为3cm，圆锥的高为4cm，所以圆锥的母线长，所以这个圆锥的侧面积=π×3×5=15π（cm2）．故答案为15πcm2．17．58【解析】设小刚举起的手臂超出头顶xm因为阳光下的身高与影子的长是成比例的所以172:086=(172+x):115解得x=058故答案为058解析：58【解析】设小刚举起的手臂超出头顶xm，因为阳光下的身高与影子的长是成比例的，所以1.72:0.86=(1.72+x):1.15，解得x=0.58，故答案为0.58.18．38【解析】解：由图知：长方体的长为4宽为3高为1故长方体的表面积=2×4×3+2×3×1+2×4×1=38故答案为38解析：38【解析】解：由图知：长方体的长为4，宽为3，高为1．故长方体的表面积=2×4×3+2×3×1+2×4×1=38．故答案为38．19．平行四边形(答案不唯一)【分析】根据平行投影下平行投影的特点：在同一时刻平行物体的投影仍旧平行即可得到正确的答案【详解】矩形在阳光下的投影对边应该是相等的影子的形状可能是矩形正方形平行四边形；故答案解析：平行四边形(答案不唯一)【分析】根据平行投影下平行投影的特点：在同一时刻，平行物体的投影仍旧平行，即可得到正确的答案．【详解】矩形在阳光下的投影对边应该是相等的，影子的形状可能是矩形、正方形、平行四边形；故答案为：平行四边形．【点睛】本题综合考查了平行投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．20．6【分析】根据从不同方位看到的图形的形状可知该几何体有2列2行底面有4个小正方体摆成大正方体上面至少2个小正方体放在靠前面的2个小正方体上面由此解答【详解】由题图可知该几何体第一层有4个小正方体第二解析：6【分析】根据从不同方位看到的图形的形状可知，该几何体有2列2行，底面有4个小正方体摆成大正方体，上面至少2个小正方体，放在靠前面的2个小正方体上面．由此解答．【详解】由题图可知，该几何体第一层有4个小正方体，第二层有2个小正方体，所以拼成这个几何体的小正方体的个数为6．故答案为：6.【点睛】本题主要考查从不同方向观察物体和几何体，关键注重培养学生的空间想象能力．三、解答题21．无22．无23．无24．无25．无26．无。
