梁的弯曲(应力、变形)

梁的弯曲正应力实验报告梁的弯曲正应力实验报告引言：弯曲是一种常见的力学现象，广泛应用于工程和建筑领域。

梁是一种常见的结构，在受到外力作用时会发生弯曲变形。

为了研究梁的弯曲行为，本实验通过对梁进行弯曲试验，测量梁上的正应力分布，以便了解梁的强度和稳定性。

实验目的：1. 通过实验测量梁上的正应力分布，了解梁的弯曲行为；2. 分析梁的弯曲现象对梁的强度和稳定性的影响；3. 探究不同材料和截面形状对梁的弯曲正应力分布的影响。

实验原理：当一根梁受到外力作用时，梁会发生弯曲变形。

在梁的顶部和底部，会出现正应力和负应力。

本实验主要关注梁上的正应力分布。

根据梁的弯曲理论，梁上的正应力与梁的截面形状、材料性质、外力大小和位置等因素有关。

实验装置和步骤：实验装置包括一根长梁、测力计、测量仪器等。

具体步骤如下：1. 将长梁固定在实验台上，确保梁的两端支持牢固；2. 在梁上设置几个不同位置的测力计，用于测量梁上的正应力；3. 施加外力于梁上，使其发生弯曲变形；4. 通过测力计测量梁上各位置的正应力，并记录数据；5. 根据实验数据，绘制梁上的正应力分布曲线。

实验结果与分析：根据实验数据，我们可以得出梁上的正应力分布曲线。

通常情况下，梁上的正应力分布呈现出一定的规律性。

在梁的顶部和底部，正应力较大，逐渐向中间递减，最终趋近于零。

这是因为在梁的顶部和底部，受力较大，产生了较大的正应力；而在梁的中间，受力相对较小，正应力逐渐减小。

实验中还可以观察到不同材料和截面形状对梁的弯曲正应力分布的影响。

例如，对比不同材料的梁，我们可以发现不同材料的梁上的正应力分布曲线有所差异。

这是因为不同材料的梁具有不同的弹性模量和抗弯强度，从而导致不同的正应力分布。

此外，梁的截面形状也对梁的弯曲正应力分布有影响。

例如，对比矩形截面和圆形截面的梁，我们可以发现矩形截面的梁上的正应力分布曲线相对均匀，而圆形截面的梁上的正应力分布曲线则呈现出较大的集中度。

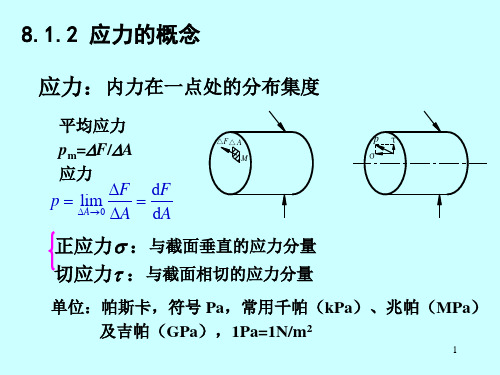

梁的应力计算公式全部解释应力是材料受力时产生的内部力，它是描述材料内部抵抗外部力的能力的物理量。

在工程领域中，计算材料的应力是非常重要的，可以帮助工程师设计和选择合适的材料，以确保结构的安全性和稳定性。

梁的应力计算公式是计算梁在受力时产生的应力的公式，它可以帮助工程师了解梁在不同条件下的应力情况，从而进行合理的设计和分析。

梁的应力计算公式是由弹性力学理论推导而来的，它可以根据梁的几何形状、受力情况和材料性质来计算梁的应力。

在工程实践中，梁的应力计算公式通常包括弯曲应力、剪切应力和轴向应力三种类型的应力。

下面将分别对这三种类型的应力计算公式进行详细解释。

1. 弯曲应力计算公式。

梁在受到外部力的作用时，会产生弯曲应力。

弯曲应力是由于梁在受力时产生的弯曲变形所引起的，它可以通过以下公式进行计算：σ = M c / I。

其中，σ表示梁的弯曲应力，单位为N/m^2；M表示梁的弯矩，单位为N·m；c表示梁截面内的距离，单位为m；I表示梁的惯性矩，单位为m^4。

弯曲应力计算公式可以帮助工程师了解梁在受力时产生的弯曲应力大小，从而进行合理的设计和分析。

在工程实践中，通常会根据梁的几何形状和受力情况选择合适的弯曲应力计算公式进行计算。

2. 剪切应力计算公式。

梁在受到外部力的作用时，会产生剪切应力。

剪切应力是由于梁在受力时产生的剪切变形所引起的，它可以通过以下公式进行计算：τ = V Q / (I b)。

其中，τ表示梁的剪切应力，单位为N/m^2；V表示梁的剪力，单位为N；Q 表示梁的截面偏心距，单位为m；I表示梁的惯性矩，单位为m^4；b表示梁的截面宽度，单位为m。

剪切应力计算公式可以帮助工程师了解梁在受力时产生的剪切应力大小，从而进行合理的设计和分析。

在工程实践中，通常会根据梁的几何形状和受力情况选择合适的剪切应力计算公式进行计算。

3. 轴向应力计算公式。

梁在受到外部力的作用时，会产生轴向应力。

轴向应力是由于梁在受力时产生的轴向变形所引起的，它可以通过以下公式进行计算：σ = N / A。

05、基本知识 怎样推导梁的应力公式、变形公式（供参考） 同学们学习下面内容后，一定要向老师回信（849896803@ ），说出你对本资料的看法（收获、不懂的地方、资料有错的地方），以便考核你的平时成绩和改进我的工作。

回信请注明班级和学号的后面三位数。

1 * 问题的提出 ........................................................................................................................... 12 下面就用统一的步骤，研究梁的应力公式和变形公式。

................................................... 23 1.1梁的纯弯曲（纯弯曲：横截面上无剪力的粱段）应力公式推导 ................................. 24 1.2 梁弯曲的变形公式推导（仅研究纯弯曲） ....................................................................5 5 1.3 弯曲应力公式和变形公式的简要推导 ............................................................................6 6 1.4 梁弯曲的正应力强度条件和刚度条件的建立 ................................................................7 7 2.1 梁剪切的应力公式推导 ....................................................................................................8 8 2.2 梁弯曲的剪应力强度条件的建立 ....................................................................................9 93. 轴向拉压、扭转、梁的弯曲剪切，应力公式和变形公式推导汇总表 (9)1* 问题的提出在材料力学里，分析杆件的强度和刚度是十分重要的，它们是材料力学的核心内容。

梁的弯曲正应力实验梁的弯曲正应力实验概述梁的弯曲正应力实验是一种用于测试材料在受弯曲载荷作用下的变形和应力的实验。

该实验可以帮助工程师和科学家了解材料的性能和特性，以便更好地设计和制造各种产品。

实验原理当一根梁在两端受到垂直于其长度方向的载荷时，它会发生弯曲变形。

这种变形会导致梁内部产生正应力和剪切应力。

在弯曲过程中，梁上表面会发生拉伸，下表面会发生压缩，因此产生的正应力称为弯曲正应力。

根据材料的不同特性和几何形状，弯曲正应力可以通过不同的公式计算得出。

通常使用的公式包括：σ = M*y/I其中σ是弯曲正应力，M是载荷矩，y是距离中心轴线最远点的距离（也称为截面离心距），I是截面惯性矩。

实验装置进行梁的弯曲正应力实验需要使用一些特殊设备。

以下是常见的实验装置：1. 弯曲试验机弯曲试验机是用于施加载荷并记录变形的设备。

它通常由一个移动横梁和两个支架组成。

被测试的梁被放置在支架上，然后通过移动横梁施加载荷。

试验机可以记录载荷和变形数据，并计算出弯曲正应力。

2. 梁样品梁样品是进行实验的材料样本。

它们可以采用不同的几何形状和尺寸，以适应不同类型的实验。

通常使用的梁样品包括简支梁、固定端梁、自由端梁等。

3. 测量仪器测量仪器用于测量载荷和变形数据。

常见的测量仪器包括负荷传感器、位移传感器、应变计等。

实验步骤进行梁的弯曲正应力实验需要按照以下步骤进行：1. 准备工作首先需要准备好所有所需设备和材料，包括弯曲试验机、梁样品、测量仪器等。

2. 安装样品将所选样品安装在支架上，并根据需要调整其位置和方向。

3. 施加载荷使用弯曲试验机施加载荷，直到梁样品发生弯曲变形。

记录载荷和变形数据。

4. 计算弯曲正应力根据所选的公式计算出弯曲正应力。

将载荷和变形数据输入计算器或电脑程序中，即可得到结果。

5. 分析数据对实验结果进行分析，了解材料的性能和特性。

如果需要，可以进行多次实验以获取更准确的数据。

应用领域梁的弯曲正应力实验广泛应用于各个领域，如材料科学、土木工程、机械工程、航空航天等。

工程力学中的弯曲应力和弯曲变形问题的探究与解决方案引言：工程力学是研究物体受力和变形规律的学科，其中弯曲应力和弯曲变形问题是工程力学中的重要内容。

本文将探讨弯曲应力和弯曲变形问题的原因、计算方法以及解决方案，旨在帮助读者更好地理解和应对这一问题。

一、弯曲应力的原因在工程实践中，当梁、梁柱等结构承受外力作用时，由于结构的几何形状和材料的力学性质不同，会导致结构发生弯曲变形。

弯曲应力的产生主要有以下几个原因：1. 外力作用：外力作用是导致结构弯曲的主要原因之一。

例如，悬臂梁受到集中力的作用，会导致梁的一侧拉伸，另一侧压缩，从而产生弯曲应力。

2. 结构几何形状：结构的几何形状对弯曲应力有直接影响。

例如，梁的截面形状不均匀或不对称，会导致弯曲应力的分布不均匀，从而引起结构的弯曲变形。

3. 材料力学性质：材料的力学性质也是导致弯曲应力的重要因素。

不同材料的弹性模量、屈服强度等参数不同，会导致结构在受力时产生不同的弯曲应力。

二、弯曲应力的计算方法为了准确计算弯曲应力，工程力学中提出了一系列的计算方法。

其中最常用的方法是梁的弯曲方程和梁的截面应力分析。

1. 梁的弯曲方程：梁的弯曲方程是描述梁在弯曲过程中受力和变形的重要方程。

根据梁的几何形状和受力情况，可以得到梁的弯曲方程，并通过求解该方程，计算出梁在不同位置的弯曲应力。

2. 梁的截面应力分析：梁的截面应力分析是通过分析梁截面上的应力分布情况，计算出梁在不同位置的弯曲应力。

该方法根据梁的几何形状和材料的力学性质，采用静力学平衡和弹性力学理论，计算出梁截面上的应力分布，并进一步得到梁的弯曲应力。

三、弯曲变形问题的解决方案针对弯曲变形问题，工程力学提出了一系列的解决方案，包括结构改进、材料选择和加固措施等。

1. 结构改进：对于存在弯曲变形问题的结构，可以通过改进结构的几何形状，增加结构的刚度，从而减小结构的弯曲变形。

例如，在梁的设计中，可以增加梁的截面尺寸或改变梁的截面形状，以增加梁的抗弯刚度。
