新能源汽车电机制动控制原理

新能源汽车电机控制器控制原理
电机驱动系统主要由电机、功率转换器、控制器、各种检测传感器以及电源等部分构成，电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行工作的集成电路。

在电动车辆中，电机控制器的功能是根据挡位、加速踏板、制动等指令，将动力电池所存储的电能转化为驱动电机所需的电能，来控制电动车辆的启动运行、进退速度、爬坡力度等行驶状态，或者将帮助电动车辆制动，并将部分制动能量存储到动力电池中。

它是电动车辆的关键零部件之一。

电机控制器由逆变器和控制器两部分组成。

逆变器接收电池输送过来的直流电电能，逆变成三相交流电给汽车电机提供电源。

控制器接收电机转速等信号反馈到仪表，当发生制动或者加速行为时，控制器控制变频器频率的升降，从而达到加速或者减速的目的。

电机控制器负责控制电机前进、倒退，维持电动汽车的正常运转，关键部件为IGBT。

IGBT 实际上为大电容，目的是控制电流的工作，保证能够按照驾驶员的意愿输出合适的电流参数。

当采用交流异步电机驱动时，电机转向的改变只需变换磁场三相电流的相序即可，可使控制电路简化。

比亚迪e5的电机控制器全称为VTOG，即双向逆变充放电式电机控制器，具有双向逆变功能，它可以将650V高压直流电逆变成三相交流电，驱动动力电机转动，也就是放电过程；也可以将电机制动过程中产生的交流电或者交流充电设备注入的交流电整流成高压直流电，充入动力电池，也就是能量回馈和交流充电过程。

从配电箱到直流电机控制器的流量，由主控ECU根据驾驶员的操作信息（接收减速踏板传感器和挡位控制器的信号）控制着电机控制器的工作，以及控制电机正反转来取得车辆的前进和倒退。

VE&T职教与培训新能源汽车技术原理与维修（11）—新能源汽车制动系统原理与故障诊断（上）图2 iBooster的智能化助力器图3 MK C1电液制动系统图4 旋转式换挡旋钮及回收模式键图5 仪表显示的电机制动馈能模式的损耗，又能提高整车能量使用效率，达到节约能源和提高电动汽车续驶里程的目的。

当电动汽车减速和制动时，即切除电源时，电动汽车电机惯性转动，此时通过电路切换，往转子中提供相比而言功率较小的励磁电源，产生磁场。

该磁场通过转子的物理旋转，切割定子的绕组，于是定子感应出电动势，即逆电动势。

此时电动机反转，功能与发电机相同，是一个将机械能转化为电能的装置，所产生的电流通过功率变化器接入蓄电池，即为能量回馈，至此制动能量回收过程完成。

与此同时，转子受力减速，形成制动力，这个总过程合称再生制动。

目前博世公司推出了一套名为iBooster 的智能化助力器（图2），将传统助力装置的推杆和制动主缸之间的真空助力器改成了一套带有控制器的电机，驾驶员踩下制动踏板时，只是传递一个电信号，制动压力以及制动的速度均由控制单元判断，并向电机发送执行指令。

从结构上来说，它颠覆了传统真空助力器的设计，从而彻底终结了制动系统对真空的依赖。

尽管对技术原理进行了革新，但驾驶员在踩下制动踏板时，并不会察觉到变化，推力仍旧作用于后方推杆上。

不过，在踏板行程变化的过程中，位置传感器会监测并向控制单元传递踏板行程信息，以此为依据结合实际工况计算出所需制动力。

同样，大陆公司也推出了一套与此功能相同的电液制动系统MK C1（图3）。

制动系统电子化是未来汽车发展的一个趋势，无论是电动车还是传统采用内燃机的汽车，这种制动系统都有着颠覆性的意义。

电子制动是指正常工作时在制动踏板和制动器之间没有机械连接，用电线取代部分或全部制动管路，并省去制动系统的很多阀。

此外，在电子控制系统中设计相应程序，操纵电控元件来控制制动力的大小以及各轴的制动力分配，可完全实现使用传统制动系统所能达到的ABS及ASR等功能。

新能源汽车电机控制原理(一)新能源汽车电机控制原理1. 引言新能源汽车作为未来出行的趋势，其电机控制技术是关键之一。

本文将深入浅出地介绍新能源汽车电机控制原理。

2. 电机类型新能源汽车电机主要有直流电机和交流电机两种类型。

直流电机直流电机是最早应用于汽车的电机类型之一。

其工作原理基于洛伦兹力，通过电流在电磁场中的相互作用来产生转矩。

直流电机简单可靠，但效率较低。

交流电机交流电机分为异步电机和同步电机两种类型。

异步电机由于其结构简单、制造成本低而被广泛应用于新能源汽车领域。

而同步电机由于其较高的效率和较小的体积逐渐得到更多关注。

3. 电机控制原理电机控制主要涉及到电流控制和转速控制两个方面。

电流控制电机的电流控制是通过PWM（脉宽调制）技术实现的。

PWM技术通过改变电源电压的占空比来控制电流的大小，从而调节电机的转矩。

控制系统根据需求动态调整占空比，使得电机输出所需的功率。

转速控制电机的转速控制通常使用闭环反馈控制系统。

传感器监测电机转子的位置和速度，并将信息反馈给控制器。

控制器根据设定值和实际值之间的误差，调节电流和电压来实现转速控制。

4. 相关技术电机控制涉及到一系列相关技术，包括： - 矢量控制：通过控制电流的大小和相位来实现对电机的高精度控制。

- 直流电压调制控制：通过PWM技术调节直流电压，改变电机的转矩和功率输出。

- 磨合算法：利用磨合数据预测电机的性能和寿命，提前做出调整以保证电机的稳定运行。

5. 总结新能源汽车电机控制原理是实现电机高效、精确控制的核心。

通过电流控制和转速控制，结合相关技术的应用，可以实现对电机性能的最优调整。

未来，随着新能源汽车技术的不断发展，电机控制原理也将进一步完善和创新。

新能源汽车电机驱动系统的组成及工作原理新能源汽车电机驱动系统是指由电机、电控器、电池组成的系统，用于驱动车辆的动力来源。

本文将介绍新能源汽车电机驱动系统的组成和工作原理。

一、组成新能源汽车电机驱动系统主要包括电机、电控器和电池三个部分。

1. 电机：电机是新能源汽车电机驱动系统的核心部件，负责将电能转换为机械能，驱动车辆运动。

根据不同的驱动方式，电机可以分为直流电机、交流异步电机和交流同步电机等不同类型。

2. 电控器：电控器是控制电机工作的关键设备，负责控制电机的启停、转速、转向等运行参数。

它接收来自车辆控制系统的指令，通过控制电机的工作状态来实现车辆的加速、减速和制动等功能。

3. 电池：电池是新能源汽车电机驱动系统的能量存储装置，用于提供电能供给电机工作。

目前常用的电池类型包括锂离子电池、镍氢电池和超级电容器等，其容量和性能直接影响着车辆的续航里程和动力性能。

二、工作原理新能源汽车电机驱动系统的工作原理可以简单分为三个步骤：电能转换、电能控制和能量调度。

1. 电能转换：电能转换是指将电池储存的直流电能转换为适合驱动电机的电能形式。

当车辆启动时，电池向电机供应电能，电机根据电控器的控制信号将电能转换为机械能，驱动车辆运动。

2. 电能控制：电能控制是指通过电控器对电机的工作进行控制。

电控器接收来自车辆控制系统的指令，根据指令调整电机的运行状态，包括控制电机的转速、转向和扭矩等参数，以实现车辆的加速、减速和制动等功能。

3. 能量调度：能量调度是指对电池组中的能量进行管理和分配。

电池组中的电能可以通过回馈制动、能量回收等方式进行回收利用，减少能量的浪费。

同时，还可以根据车辆的行驶状况和驾驶员的需求，合理分配电池组中的能量，以提高车辆的续航里程。

新能源汽车电机驱动系统是由电机、电控器和电池组成的系统，通过电能转换、电能控制和能量调度等环节，将电能转换为机械能，驱动车辆运动。

这种新型的动力系统具有环保、高效、低噪音等优点，是未来汽车发展的重要方向。

新能源汽车刹车原理
新能源汽车刹车原理是指通过电子系统控制车辆刹车过程的一种技术原理。

与传统内燃机汽车采用液压刹车系统不同，新能源汽车刹车原理主要包括电动机制动和回馈制动。

电动机制动是指在电动汽车行驶过程中，将电动机由动力输出模式切换为发电机模式，通过电动机产生阻力，将汽车动能转化为电能，并反馈给电池进行储存，以达到减速和制动的效果。

电动机制动主要通过调节电动机转矩或电机控制器的工作状态来实现，能够根据车速、制动踏板位置等参数来调节刹车力度，实现精确控制。

回馈制动是指在电动汽车制动过程中，利用电能回馈的方式实现制动效果。

当驾驶员踩下刹车踏板时，电动汽车会将电动机的工作模式切换为发电机模式，通过电动机将动能转换成电能，并将电能反馈到电池中进行储存。

这样既能够减少能量的浪费，又能够实现车辆的减速和制动。

此外，新能源汽车刹车原理还常常与传统的液压刹车系统相结合，以便更加灵活地调节刹车力度。

液压刹车系统一般由制动踏板、主缸、制动助力器、刹车分泵等组成，能够将驾驶员的刹车指令转换为液压信号，并通过液压来控制刹车制动力度。

通过电子控制单元（ECU），液压刹车系统可以与电动机控制系统实现协同工作，从而实现更加精确和高效的刹车控制。

综上所述，新能源汽车刹车原理主要包括电动机制动和回馈制
动，通过电子系统控制刹车过程，并常常与传统的液压刹车系统相结合，以实现车辆的减速和制动。

电机制动器工作原理
电机制动器是一种用来控制电机制动和停止的装置。

它的工作原理是通过改变电机的电磁场，使电机产生阻力和制动力，从而使电机减速和停止运动。

电机制动器通常由电磁铁和制动蹄组成。

当电机需要制动时，电磁铁被通电，产生电磁场。

电磁场作用于电机内的感应体，产生反向力矩，阻碍电机的旋转。

同时，制动蹄受到电磁铁的吸引力，紧贴在电机旋转部件上，通过摩擦产生制动力。

电机制动器的制动力和阻力大小可以通过改变电磁铁的电流来调节。

电流越大，产生的电磁场越强，制动力和阻力也就越大。

相反，电流越小，产生的电磁场和制动力就越弱。

电机制动器的工作原理可以根据不同的制动方式进行调整。

常见的制动方式包括电磁制动、电阻制动和电动制动。

例如，在电磁制动中，制动器通过改变电磁铁的电流来调节制动力；在电阻制动中，制动器通过将电机接入外部电阻来产生制动力；而在电动制动中，制动器通过将电动机作为发电机来转换动能为电能，从而实现制动。

总之，电机制动器通过改变电机的电磁场和制动力来实现电机的减速和停止运动。

不同的制动方式和调节方式可以根据具体需求进行选择和配置。

纯电动汽车制动器原理及工作机制纯电动汽车制动器是控制车辆减速停车的重要装置，它通过将动能转化为热能，实现车辆制动的功能。

在纯电动汽车中，传统的液压制动系统被电子制动系统取代，因此纯电动汽车的制动器原理和工作机制与传统汽车有所不同。

纯电动汽车制动器主要有三种类型：电子制动器、再生制动器和电磁制动器。

下面将逐一介绍这些制动器的工作原理和机制。

1. 电子制动器电子制动器是纯电动汽车最常见的制动器之一，它通过电子系统控制车辆的制动力。

当驾驶员踩下制动踏板时，电子制动系统会通过信号传感器感知到制动指令，并向电机发出制动信号。

电机在接收到信号后，会将电能转化为机械能，通过制动盘对车轮产生摩擦力，进而实现车辆制动。

2. 再生制动器再生制动器是利用车辆的动能将其转化为电能储存起来，以实现车辆制动的一种技术。

当驾驶员踩下制动踏板时，再生制动器会使电机工作在逆变模式下，将车辆的动能转化为电能并储存到电池组中。

这种制动方式不仅能实现车辆的减速停车，还能回馈充电给电池系统，提高能量利用效率。

3. 电磁制动器电磁制动器是利用电磁原理实现车辆制动的一种技术。

它通过在电机绕组内产生磁场，吸引转子使其停转，从而实现车轮的制动。

当驾驶员踩下制动踏板时，电磁制动器会通过电流传感器感知到制动指令，并向电机绕组传递电流信号，产生强磁场吸引力。

这样，车轮的动能会转化为制动力，使车辆减速停车。

无论是电子制动器、再生制动器还是电磁制动器，它们都依靠电动机的工作来实现车辆制动。

在制动过程中，电机能够快速响应制动指令，从而实现可靠的制动效果。

此外，纯电动汽车制动器通常还配备了制动辅助系统，如防抱死制动系统（ABS）和电子制动力分配系统（EBD），以提高制动的稳定性和安全性。

总结起来，纯电动汽车制动器原理及工作机制涉及到电子制动器、再生制动器和电磁制动器等技术。

无论采用哪种类型的制动器，它们都能够通过电动机的工作将动能转化为制动力，实现车辆的减速停车。

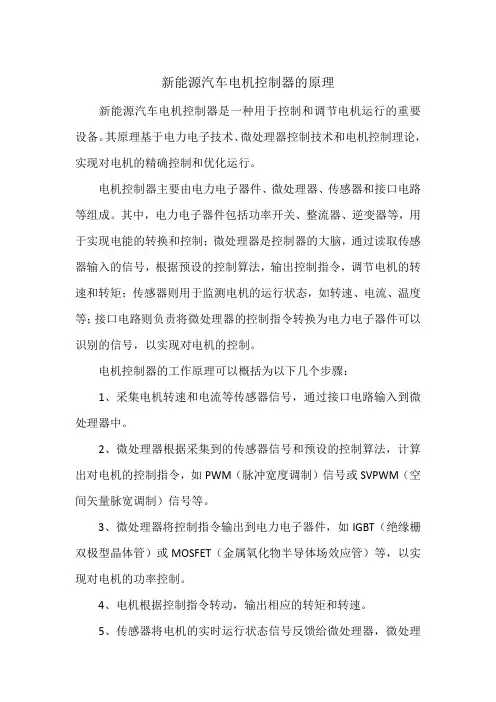

新能源汽车电机控制器的原理
新能源汽车电机控制器是一种用于控制和调节电机运行的重要设备。

其原理基于电力电子技术、微处理器控制技术和电机控制理论，实现对电机的精确控制和优化运行。

电机控制器主要由电力电子器件、微处理器、传感器和接口电路等组成。

其中，电力电子器件包括功率开关、整流器、逆变器等，用于实现电能的转换和控制；微处理器是控制器的大脑，通过读取传感器输入的信号，根据预设的控制算法，输出控制指令，调节电机的转速和转矩；传感器则用于监测电机的运行状态，如转速、电流、温度等；接口电路则负责将微处理器的控制指令转换为电力电子器件可以识别的信号，以实现对电机的控制。

电机控制器的工作原理可以概括为以下几个步骤：
1、采集电机转速和电流等传感器信号，通过接口电路输入到微处理器中。

2、微处理器根据采集到的传感器信号和预设的控制算法，计算出对电机的控制指令，如PWM（脉冲宽度调制）信号或SVPWM（空间矢量脉宽调制）信号等。

3、微处理器将控制指令输出到电力电子器件，如IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应管）等，以实现对电机的功率控制。

4、电机根据控制指令转动，输出相应的转矩和转速。

5、传感器将电机的实时运行状态信号反馈给微处理器，微处理
器根据反馈信号对控制指令进行调整，实现对电机的闭环控制。

电机控制器的作用在于通过对电机的精确控制和优化运行，提高电机的效率和性能，同时保障电机的安全可靠运行。

在新能源汽车中，电机控制器是实现车辆驱动、能量回收、故障诊断等功能的核心部件。

特斯拉的制动原理特斯拉电动汽车的制动原理是基于电动驱动系统的反向转换，主要包括回收制动和摩擦制动两个部分。

回收制动是特斯拉电动汽车的核心制动技术之一，也是其与传统汽车最大的区别之一。

回收制动通过电动驱动系统的反向转换，将电能转化为动能并存储到电池中，从而实现制动效果。

具体来说，当特斯拉电动汽车的驾驶员松开油门或踩下刹车踏板时，电动驱动系统会自动切换到电动发动机的发电模式，将汽车的动能转化为电能并将其储存在电池中。

这个过程实际上是将车轮的动力转化为电力，从而实现回收能量的效果。

通过回收制动，特斯拉电动汽车可以将制动过程中产生的电能储存起来，用于供应车辆的日常运行。

与传统汽车的制动方式不同，特斯拉电动汽车的回收制动不需要通过制动片和制动鼓之间的摩擦来减速，因此回收制动不会产生过多的热量和噪音，大大减少了车辆的制动磨损。

相比之下，传统汽车的制动方式通常通过制动片对轮胎进行摩擦来减速，这不仅会产生大量的热量，而且还容易导致零部件的损耗，需要定期更换制动片和制动鼓，对环境也造成了污染。

除了回收制动，特斯拉电动汽车还配备了摩擦制动系统，用于在需要更大制动力时提供支持。

摩擦制动主要由制动盘、制动片和制动钳组成，通过将制动片与转动的制动盘摩擦来实现制动效果。

当驾驶员踩下刹车踏板时，电动汽车会自动切换到摩擦制动系统，并且回收制动系统也会同时工作，以提供更快和更强的制动力。

特斯拉电动汽车的回收制动和摩擦制动可以通过驾驶模式进行调节，以满足不同驾驶条件下对制动性能的需求。

驾驶员可以选择标准模式或低能量模式来调整回收制动的级别，以便更好地适应城市交通拥堵或高速行驶的需求。

在标准模式下，回收制动的级别会更高，能够实现更快的减速效果；而在低能量模式下，回收制动的级别会相对较低，以提供更平滑的行驶和减速体验。

总的来说，特斯拉电动汽车的制动原理是基于电能回收和摩擦制动相结合的方式。

通过回收制动，特斯拉电动汽车可以将制动过程中产生的动能转化为电能并储存起来，以用于供应车辆的日常运行，从而提高了能源利用效率。

新能源汽车用电机控制技术随着环保意识的不断提高和汽车行业的快速发展，新能源汽车已经成为了未来出行的主要趋势。

而其中，用电机控制技术的应用将成为新能源汽车发展的关键。

本文将介绍新能源汽车用电机控制技术的原理、应用及其未来发展趋势。

一、电机控制技术的原理电机控制技术是指利用电子控制系统对汽车电机进行精确控制的技术。

其核心原理是通过电子线路对电机的电流、电压、频率等参数进行调节，以实现电机的启停、速度控制、行驶方向调节等功能。

新能源汽车用电机控制技术相对于传统燃油车更为复杂，因为它需要对电机进行更加精细的控制，以确保电机的稳定性和高效性。

二、电机控制技术的应用1. 启停系统控制：新能源汽车的电机控制技术可以实现电机的快速启停，从而节省能源和减少污染。

通过智能控制系统对电机的启停进行精确控制，可以在减速和停车时自动关闭电机，提高能源利用率和驾驶舒适度。

2. 车速控制系统：新能源汽车用电机控制技术可以根据驾驶需求对电机速度进行精确控制。

通过多种传感器和控制系统的协同工作，可以实现电机输出功率的调节，确保汽车行驶的平稳性和安全性。

3. 能量回收系统控制：新能源汽车用电机控制技术可以实现能量回收系统的精确控制，将制动能量转化为电能储存起来，再利用这些储存的电能提供动力。

通过对电机的控制，可以有效地提高能源利用率，延长电池寿命，减少对环境的影响。

三、电机控制技术的未来发展趋势1. 智能化控制：随着人工智能技术的飞速发展，未来的新能源汽车用电机控制技术将更加智能化。

通过引入先进的算法和感知技术，电机控制系统可以实现更加精确的控制，提高驾驶体验和能源利用效率。

2. 多电机系统：为了进一步提升汽车的性能和操控性，未来的新能源汽车可能采用多电机系统。

多电机系统可以实现对每个电机的独立控制，提高车辆的动力分配和操控性能。

3. 高效能源管理：未来的新能源汽车用电机控制技术将更加注重能源管理。

通过优化电机控制算法和能量回收系统的设计，可以提高能源转化效率，延长电池续航里程，进一步推动新能源汽车的发展。

纯电动汽车制动器工作原理分析纯电动汽车的制动器是保证车辆行驶安全的重要组成部分。

制动器主要通过产生摩擦力将车辆的动能转化为热能，从而减速和停止车辆。

本文将对纯电动汽车制动器的工作原理进行分析。

一、纯电动汽车制动模式纯电动汽车主要有两种制动模式：机械制动和回收制动。

机械制动是通过摩擦力来实现车辆的减速和停止；回收制动则是通过利用电动机的逆向工作原理将车辆的动能转化为电能并存储起来。

二、纯电动汽车机械制动原理纯电动汽车的机械制动主要依靠制动盘和制动夹来完成。

制动盘固定在车辆的轮毂上，制动夹则通过液压系统或电子控制单元来控制。

当驾驶员踩下制动踏板时，液压制动系统或电子控制单元向制动夹施加压力，使制动夹的摩擦片与制动盘接触，并施加摩擦力。

由于摩擦力的作用，制动盘的转动能量被转化为热能，使车辆减速或停止。

三、纯电动汽车回收制动原理纯电动汽车的回收制动通过利用电动机逆向工作原理来实现。

当驾驶员松开油门或踩下制动踏板时，电动机不再提供动力，而转变为发电机。

在这个过程中，电动机通过电磁感应产生电能，并将其储存在电池中。

同时，电动机的转动也产生阻力，减缓车辆的速度。

这种利用电动机进行回收制动的方式被称为电动机制动。

四、辅助制动系统纯电动汽车还配备了辅助制动系统，以提高制动效果并保持驾驶员的操作体验。

1. 制动助力系统：纯电动汽车通常配备了制动辅助泵，通过增加液压制动系统的压力来增强制动效果。

这种助力系统可以提供额外的制动力，保证制动距离更短。

2. 制动能量回收系统：部分纯电动汽车采用制动能量回收系统，在制动过程中将制动能量转化为电能并存储起来，用于充电电池。

这种系统可以提高能量利用效率，延长行驶里程。

3. 制动控制系统：纯电动汽车还配备了制动控制系统，通过传感器和电子控制单元监测车辆行驶状态，并根据驾驶员的操作来控制制动盘和制动夹的工作。

这种系统可以提供精确的制动力和响应速度，提高行驶安全性。

五、制动器的优势和不足纯电动汽车制动器相较于传统内燃机汽车的制动器具有以下优势：1. 高效能量回收：纯电动汽车的回收制动可以将车辆的动能转化为电能并存储起来，提高能量利用效率。

新能源汽车电机控制器的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着环保意识的提升，新能源汽车在市场上受到越来越多的关注，其中电机控制器是新能源汽车的重要组成部分之一。

dtcs控制原理
dTCS，即分布式牵引力控制系统，是由比亚迪和博世共同研发的，专门为新能源汽车打造的驱动力控制系统。

其目标是在各种复杂路面情况下，如冰雪等，保证车辆获得最佳附着力。

dTCS的控制原理与TCS的逻辑类似，但更快、更强。

传统的TCS将控制放在ESP车身电子稳定系统或IPB智能集成制动系统中，而dTCS则内置在电机控制器之中。

在传统TCS系统中，从感应到打滑，到完成扭矩控制，需要100ms时间。

然而，dTCS系统针对电动汽车电机起步时扭矩较大、更容易发生打滑的特性，将控制程序植入到MCU电机控制器中，从而省去了VCU的参与。

这使得dTCS系统的响应时间仅需10ms，相比传统TCS系统提速了10倍。

汉EV四驱版的dTCS更是将扭矩控制时间加快了20倍，扭矩响应闭环加快了10倍，可最大程度减少车轮打滑量，从而极大地提升了整车的安全性、高效性、操控性和舒适性。
