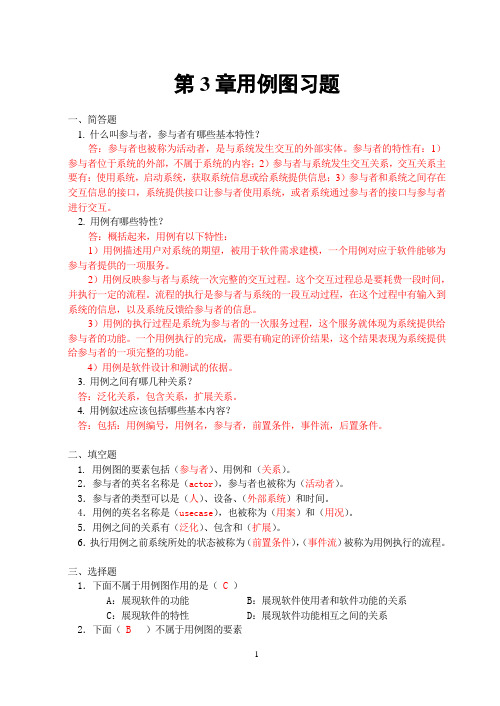

第3章用例图习题一、简答题1. 什么叫参与者，参与者有哪些基本特性？答：参与者也被称为活动者，是与系统发生交互的外部实体。
参与者的特性有：1）参与者位于系统的外部，不属于系统的内容；2）参与者与系统发生交互关系，交互关系主要有：使用系统，启动系统，获取系统信息或给系统提供信息；3）参与者和系统之间存在交互信息的接口，系统提供接口让参与者使用系统，或者系统通过参与者的接口与参与者进行交互。
2. 用例有哪些特性？答：概括起来，用例有以下特性：1）用例描述用户对系统的期望，被用于软件需求建模，一个用例对应于软件能够为参与者提供的一项服务。
2）用例反映参与者与系统一次完整的交互过程。
这个交互过程总是要耗费一段时间，并执行一定的流程。
流程的执行是参与者与系统的一段互动过程，在这个过程中有输入到系统的信息，以及系统反馈给参与者的信息。
3）用例的执行过程是系统为参与者的一次服务过程，这个服务就体现为系统提供给参与者的功能。
一个用例执行的完成，需要有确定的评价结果，这个结果表现为系统提供给参与者的一项完整的功能。
4）用例是软件设计和测试的依据。
3. 用例之间有哪几种关系？答：泛化关系，包含关系，扩展关系。
4. 用例叙述应该包括哪些基本内容？答：包括：用例编号，用例名，参与者，前置条件，事件流，后置条件。
二、填空题1. 用例图的要素包括（参与者）、用例和（关系）。
2．参与者的英名名称是（actor），参与者也被称为（活动者）。
3．参与者的类型可以是（人）、设备、（外部系统）和时间。
4．用例的英名名称是（usecase），也被称为（用案）和（用况）。
5．用例之间的关系有（泛化）、包含和（扩展）。
6．执行用例之前系统所处的状态被称为（前置条件），（事件流）被称为用例执行的流程。
三、选择题1．下面不属于用例图作用的是（C）A：展现软件的功能 B：展现软件使用者和软件功能的关系C：展现软件的特性 D：展现软件功能相互之间的关系2．下面（B）不属于用例图的要素A：参与者 B：包含C：用例 D：关系3．下面对参与者说法不正确的是（A）A：是系统的一个实体 B：也叫活动者C：在系统外部 D：与系统发生交互4．下面（D）不属于参与者类型（）A：人 B：设备C：外部系统 D：交互对象5．下面对用例说法不正确的是（C）A：usecase B：用况C：使用情况 D：用案6．下面不属于用例特点的是（B）A：用例描述用户可见的软件功能B：用例反映功能的不同抽象层次C：用例反映参与者与系统一次完整的交互过程D：用例是软件设计和测试的依据7．下面不属于用例之间关系的是（A）A：关联 B：泛化C：包含 D：扩展四、练习题1．根据你的理解，把下面的用例图补充完整。
第3章用例图习题一、简答题1. 什么叫参与者，参与者有哪些基本特性？答：参与者也被称为活动者，是与系统发生交互的外部实体。
参与者的特性有：1）参与者位于系统的外部，不属于系统的内容；2）参与者与系统发生交互关系，交互关系主要有：使用系统，启动系统，获取系统信息或给系统提供信息；3）参与者和系统之间存在交互信息的接口，系统提供接口让参与者使用系统，或者系统通过参与者的接口与参与者进行交互。
2. 用例有哪些特性？答：概括起来，用例有以下特性：1）用例描述用户对系统的期望，被用于软件需求建模，一个用例对应于软件能够为参与者提供的一项服务。
2）用例反映参与者与系统一次完整的交互过程。
这个交互过程总是要耗费一段时间，并执行一定的流程。
流程的执行是参与者与系统的一段互动过程，在这个过程中有输入到系统的信息，以及系统反馈给参与者的信息。
3）用例的执行过程是系统为参与者的一次服务过程，这个服务就体现为系统提供给参与者的功能。
一个用例执行的完成，需要有确定的评价结果，这个结果表现为系统提供给参与者的一项完整的功能。
4）用例是软件设计和测试的依据。
3. 用例之间有哪几种关系？答：泛化关系，包含关系，扩展关系。
4. 用例叙述应该包括哪些基本内容？答：包括：用例编号，用例名，参与者，前置条件，事件流，后置条件。
二、填空题1. 用例图的要素包括（参与者）、用例和（关系）。
2．参与者的英名名称是（actor），参与者也被称为（活动者）。
3．参与者的类型可以是（人）、设备、（外部系统）和时间。
4．用例的英名名称是（usecase），也被称为（用案）和（用况）。
5．用例之间的关系有（泛化）、包含和（扩展）。
6．执行用例之前系统所处的状态被称为（前置条件），（事件流）被称为用例执行的流程。
三、选择题1．下面不属于用例图作用的是（C）A：展现软件的功能 B：展现软件使用者和软件功能的关系C：展现软件的特性 D：展现软件功能相互之间的关系2．下面（B）不属于用例图的要素A：参与者 B：包含C：用例 D：关系3．下面对参与者说法不正确的是（A）A：是系统的一个实体 B：也叫活动者C：在系统外部 D：与系统发生交互4．下面（D）不属于参与者类型（）A：人 B：设备C：外部系统 D：交互对象5．下面对用例说法不正确的是（C）A：usecase B：用况C：使用情况 D：用案6．下面不属于用例特点的是（B）A：用例描述用户可见的软件功能B：用例反映功能的不同抽象层次C：用例反映参与者与系统一次完整的交互过程D：用例是软件设计和测试的依据7．下面不属于用例之间关系的是（A）A：关联 B：泛化C：包含 D：扩展四、练习题1．根据你的理解，把下面的用例图补充完整。
【用例图】1. 用例图的节点包括（ABD）A、用例B、边界C、关联D、执行者2. 用例之间的关系主要有（BCD）A、聚合B、继承C、扩展D、包含3. 在采用用例模型捕获需求时，需要执行如下（ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4. 在识别用例时，以下（ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5. 在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7. 基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8. 如果用例B是用例A的某项子功能，并且建模者确切地知道在A 所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9. 如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10. 如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11. 在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12. 在用例图中，执行者之间的关系只有（B）一种A、包含B、继承C、扩展D、实现【静态图】1. 对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2. 在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subsystem》}D、系统{《system》}3. 两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。
UML试题（内含答案）【用例图】1.用例图的节点包括（ABD）A、用例B、边界C、关联D、执行者2.用例之间的关系主要有（BCD）A、聚合B、继承C、扩展D、包含3.在采用用例模型捕获需求时，需要执行如下（ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4.在识别用例时，以下（ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5.在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7.基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8.如果用例B是用例A的某项子功能，并且建模者确切地知道在A所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9.如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10.如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11.在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12.在用例图中，执行者之间的关系只有（B）一种A、包含B、继承C、扩展D、实现【静态图】1.对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2.在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subytem》}D、系统{《ytem》}3.两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。
一、设计下列伪码程序的判定覆盖测试用例STARTINPUT(A,B,C,D)IF(A>0) AND (B>1)THEN X=A+BELSE X=A-BENDIF (C>A) OR (D>B)THEN Y=C-DELSE Y=C+DENDPRINT (X,Y)STOP二、请建立下述杂货店问题的对象模型一家杂货店想使其库存管理自动化。
这家杂货店拥有能记录顾客购买的所有商品的名称和数量的销售终端。
顾客服务台也有类似的终端，以处理顾客的退货。
它在码头有另一个终端用于处理供应商发货。
肉食部和农产品部有终端用于输入由于损耗导致的损失和折扣。
三、画出下面用PDL写出的程序的N-S图（盒图）和PAD图。
WHILE P DOIF A >0 THEN A1ELSE A2 ENDIFS1IF B>0 THENWHILE C DO B1 ENDWHILEELSE B2ENDIFS2ENDWHILE四、根据程序流程图设计该程序段的语句覆盖和分支覆盖测试用例，在表格中填入满足测试要求的数据或路径。
五、银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款信息，并印出存款存单给储户；如果是取款而且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并印出利息清单给储户。
请用数据流图（DFD）描绘本系统功能。
六、在某小型图书管理系统中，读者（借阅者）可以请求以下服务：通过系统查询图书信息、借阅图书、归还图书（若读者还书时超过借阅期限，就要交纳一定罚金）。
当读者登录系统后还可以查询本人的借阅信息，也可以进行图书预订。
根据上述功能描述设计读者请求服务的用例图（Use Case），标明用例之间的关系。
七、下面为在数组A（1）～A（10）中找最大数算法的PDL描述，画出其N-S 图（盒图）和PAD图。
N=1WHILE N<=10 DOIF A（N）<=A（N+1）THEN MAX =A（N+1）ELSE MAX =A（N）ENDIFN=N+1ENDWHILE。
3章：用例图习题第3章用例图习题一、简答题1. 什么叫参与者，参与者有哪些基本特性？答：参与者也被称为活动者，是与系统发生交互的外部实体。
参与者的特性有：1）参与者位于系统的外部，不属于系统的内容；2）参与者与系统发生交互关系，交互关系主要有：使用系统，启动系统，获取系统信息或给系统提供信息；3）参与者和系统之间存在交互信息的接口，系统提供接口让参与者使用系统，或者系统通过参与者的接口与参与者进行交互。
2. 用例有哪些特性？答：概括起来，用例有以下特性：1）用例描述用户对系统的期望，被用于软件需求建模，一个用例对应于软件能够为参与者提供的一项服务。
2）用例反映参与者与系统一次完整的交互过程。
这个交互过程总是要耗费一段时间，并1执行一定的流程。
流程的执行是参与者与系统的一段互动过程，在这个过程中有输入到系统的信息，以及系统反馈给参与者的信息。
3）用例的执行过程是系统为参与者的一次服务过程，这个服务就体现为系统提供给参与者的功能。
一个用例执行的完成，需要有确定的评价结果，这个结果表现为系统提供给参与者的一项完整的功能。
4）用例是软件设计和测试的依据。
3. 用例之间有哪几种关系？答：泛化关系，包含关系，扩展关系。
4. 用例叙述应该包括哪些基本内容？答：包括：用例编号，用例名，参与者，前置条件，事件流，后置条件。
二、填空题1. 用例图的要素包括（参与者）、用例和（关系）。
2．参与者的英名名称是（actor），参与者2也被称为（活动者）。
3．参与者的类型可以是（人）、设备、（外部系统）和时间。
4．用例的英名名称是（usecase），也被称为（用案）和（用况）。
5．用例之间的关系有（泛化）、包含和（扩展）。
6．执行用例之前系统所处的状态被称为（前置条件），（事件流）被称为用例执行的流程。
三、选择题1．下面不属于用例图作用的是（C）A：展现软件的功能 B：展现软件使用者和软件功能的关系C：展现软件的特性 D：展现软件功能相互之间的关系2．下面（B）不属于用例图的要素A：参与者 B：包含3C：用例 D：关系3．下面对参与者说法不正确的是（A）A：是系统的一个实体 B：也叫活动者C：在系统外部 D：与系统发生交互4．下面（D）不属于参与者类型（）A：人 B：设备C：外部系统 D：交互对象5．下面对用例说法不正确的是（C）A：usecase B：用况C：使用情况 D：用案6．下面不属于用例特点的是（B）A：用例描述用户可见的软件功能4B：用例反映功能的不同抽象层次C：用例反映参与者与系统一次完整的交互过程D：用例是软件设计和测试的依据7．下面不属于用例之间关系的是（A）A：关联 B：泛化C：包含 D：扩展四、练习题1．根据你的理解，把下面的用例图补充完整。
第三章用例图1.可行性研究分析报告包括经济可行性分析、技术可行性分析和（）可行性分析。
A．风险B．法律C．资源D．效益2.用户在银行员工的指导下，使用A TM机，查阅银行帐务系统的个人帐务数据，并打印其个人用户帐单。
在上述过程中，对A TM机管理系统而言，哪个不是系统的参与者()A.用户B.银行员工C.打印系统D.帐务系统3.在用例之间，会有三种不同的关系，下列哪个不是他们之间可能的关系（）A.包含（include）B.扩展（extend）C.泛化（generalization）D.关联（connect）4.用例（Use-case）用来描述系统在事件做出响应时所采取的行动。
用例之间是具有相关性的。
在一个“订单输入子系统”中，创建新订单和更新订单都需要检查用户帐号是否正确。
那么，用例“创建新订单”、“更新订单”与用例“检查用户帐号”之间是（）关系A.扩展（extend）B.包含（include）C.分类（classification）D.聚集（aggregation）7.当（）时，用例是捕获系统需求最好的选择。
A．系统有很多参与者B．系统具有很少的接口C．系统算法复杂，功能单一D．系统具有很少的用户8.在UML中，用例可以使用（）来描述。
A．活动图B．类图C．状态图D．协作图9.UML中，用例图展示了外部Actor与系统所提供的用例之间的连接，UML中的外部Actor是指（）。
A．人员B．单位C．人员和单位D．人员或外部系统10.用例之间有几种不同的关系，下列哪个不是他们之间可能的关系（）。
A．include B．connectC．generalization D．extendeCase用来描述系统在事件做出响应时所采取的行动。
用例之间是具有相关性的。
在一个“订单输入子系统”中，创建新订单和更新订单都需要检查用户帐号是否正确。
那么，用例“创建新订单”、“更新订单”与用例“检查用户帐号”之间是（）关系。
《软件工程》上机指导习题集答案面向对象的需求获取（一）：活动图一、 1 〜7 DBAAEAD二、1、 略2、 略3、 （1）角色：客户、销售员、仓库管理员（2）客户活动：查看商品、查看单据、存款客户五线输 入釆购订单 客八服务部收到订单 ,并检査是否正确 订单转仓管. 「、订单转财务 部出货 部收款处理 _ _.. 确认客户收 ［—二 到货物 ,‘爭电诂约定\ ［不正略八"丿将提如发给客户J J ［正确］ 血认完成付款［不正确］ 向客户发送定购 失败Email五、面向对象的需求获取（二）：用例图1 〜5 ADDDB6〜10 DAADC 11〜12 A (ABCE)4、在Browser中删除一个模型元素将同时删除所有的Diagram中对它的引用，该模型元素奖真正从模型文件中删除。
在Diagram小删除的模型元索不一定真正在模型文件屮被删除，而只是从当前的图屮被删除。
5、/ Use-case diagrams丁 Activity diagramsJ Use-case flow of events/ Supplemental information 补充信息1、A浏览客户信息B修改个人信息C登录系统D删除客八信息2、该川例图描述的是图书馆管理系统中管理员对书籍和帖冃的管理流程。
在这个流程中，管理员这个Actor与用例删除书目、删除书籍、修改书籍信息、新増书籍之间能通过消息传递发生关联，而图书查询这个用例与删除书目、删除书籍、修改书籍信息这三个用例之间有被包含的关系，也就是说，在删除书冃、删除书籍、修改弔籍信息用例发生的过程前，盂要进行图书杳询。
新增书目这个用例与新增书籍这个用例也是被包含的关系。
