uml参考题（带答案版）1、⾯向对象的核⼼要素：对象，封装，消息，类，抽象，继承，多态性（7个）2、封装把类构成那两个部分，⼜提供了哪两种保护两个部分：接⼝部分，和实现部分两种保护：1，对象内部的状态被保护起来，不会被与该对象沟通的对象直接篡改；2另⼀⽅⾯，对象内部特征的变化不会改变其他对象与该对象的沟通⽅式。
（另⼀种⽼师课件的答案：两种保护：1.⾸先保护对象，防⽌⽤户直接存取对象的内部细节；。
2.其次封装也保护了客户端，防⽌对象实现部分的变化可能产⽣的副作⽤，即实现部分的改变影响到客户端的改变。
）3、消息提供了服务的哪四个⽅⾯对象标识，服务（⽅法）标识，输⼊信息和回答信息等5、下⾯是⼀个⽤例描述的⽚断：Use Case: Withdraw Cash（提取现⾦）参与者：Customer主事件流：1. 储户插⼊ATM卡，并键⼊密码。
2. 储户按“Withdrawal”按钮，并键⼊取款数⽬。
3. 储户取⾛现⾦、ATM卡并拿⾛收据。
4. 储户离开。
上述描述中存在的问题：只描述了参与者的动作序列，没有描述系统的⾏为。
改进的描述：答：1. 通过读卡机，储户插⼊ATM卡。
2. ATM系统从卡上读取银⾏ID、帐号、加密密码、并⽤主银⾏系统验证银⾏ID和帐号。
3. 储户键⼊密码，ATM系统根据上⾯读出的卡上加密密码，对密码进⾏验证。
4. 储户按“FASTCASH”按钮，并键⼊取款数量，取款数量应该是5美元的倍数。
5. ATM系统通知主银⾏系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额。
6. ATM系统输出现⾦，ATM卡和显⽰帐户余额的收据。
7. ATM系统记录事务到⽇志⽂件。
7、什么是场景，⼀个⽤例可以有多少个主要场景和次要场景？场景：是使⽤系统的⼀个特定情节或通过⽤例的⼀个特定执⾏路径。
每个⽤例有且只有⼀个主要场景可以有多个次要场景8、按照耦合度从⾼到低，说明类之间的关系有哪些？由强到弱：继承，组合，聚合，关联，依赖9、标准类图中成员四个可见性分别⽤什么表⽰？Public + Protected # Package ～Private －10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下⾯带关联类类图的另⼀种普通类图表⽰。
UML课后习题答案第1章UML概述1. 请指出UML的三个主要的特性。
1）UML是一种语言2）UML是用来建模的3）UML是统一的标准2. 请指出三种以上现实生活中的常用模型，并说明它们分别在各自的领域中发挥了什么样的作用。
1）电路图：电子产品设计、生产、维修2）园区沙盘：直观、立体化地展示园区的景观、布局3）地图：导航、指路等3. 请说明蓝图和草图的区别，并简单描述其适用的场景。
蓝图一般是指采用CASE(Computer Aided（or Assisted）Software Engineering)工具绘制的、正式的、规范的UML模型；而草图则通常是指手工绘制的、规范度较低的在纸张的UML模型。
对于局部的、重要性不高的、共享范围较小的UML模型，直接将草图扫描到电脑存档即可；对于全局的、重要性高的、高度共享的，在草图的基础上用CASE工具绘制成为正式的蓝图，并将其纳入统一的模型管理中4. 说明UML适用的建模领域，以及其作用和主要的参与人员。
业务建模，用来加强对业务领域的了解，以领域专家为主，需求分析人员是主力，系统分析员、架构师可参与。
需求模型，用来加强需求了解，便于技术决策，以需求分析人员为主，系统分析员是主力，领域专家提供指导，架构师和资深开发人员参与。
设计模型：包括高层设计模型和详细设计模型。
高层设计模型以架构师为主，系统分析员从需求方面提供支持，资深开发人员从技术实现方面提供支持。
详细设计模型则以资深开发人员为主，架构师提供指导。
实现模型：架构师、资深开发人员（设计人员）；以资深开发人员（设计人员）为主，架构师提供总体指导。
数据库模型：架构师、数据库开发人员、资深开发人员（设计人员）；以数据库开发人员为主，架构师提供指导，资深开发人员（设计人员）予以配合。
第2章UML世界的构成1. UML是由哪三个部分组成的，请分别说明它们的作用。
基本构造块：也就是建模元素，是模型的主体UML规则：也就是支配基本构造块如何放在一起的规则公共机制：运用于整个UML模型中的公共机制、扩展机制2. 请列举出三个以上UML中的事物构造块，并说明适合用来表示“系统向用户提供的功能”的构造块是什么。
UML试题（内含答案）【用例图】1.用例图的节点包括（ABD）A、用例B、边界C、关联D、执行者2.用例之间的关系主要有（BCD）A、聚合B、继承C、扩展D、包含3.在采用用例模型捕获需求时，需要执行如下（ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4.在识别用例时，以下（ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5.在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7.基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8.如果用例B是用例A的某项子功能，并且建模者确切地知道在A所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9.如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10.如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11.在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12.在用例图中，执行者之间的关系只有（B）一种A、包含B、继承C、扩展D、实现【静态图】1.对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2.在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subytem》}D、系统{《ytem》}3.两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。

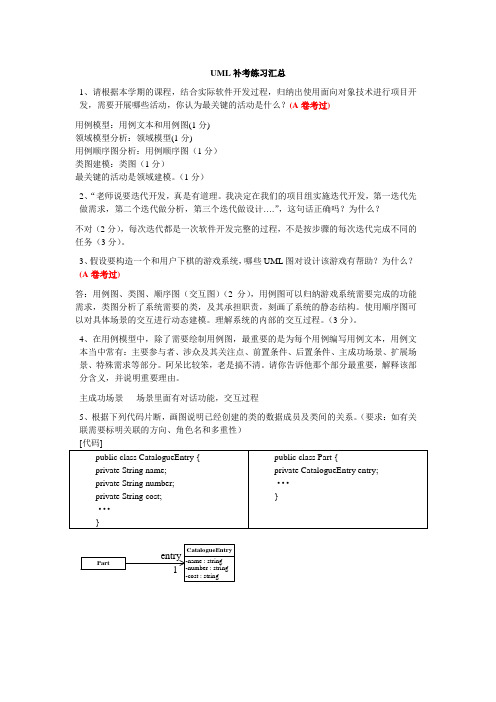

UML补考练习汇总1、请根据本学期的课程，结合实际软件开发过程，归纳出使用面向对象技术进行项目开发，需要开展哪些活动，你认为最关键的活动是什么？(A卷考过)用例模型：用例文本和用例图(1分)领域模型分析：领域模型(1分)用例顺序图分析：用例顺序图（1分）类图建模：类图（1分）最关键的活动是领域建模。
（1分）2、“老师说要迭代开发，真是有道理。
我决定在我们的项目组实施迭代开发，第一迭代先做需求，第二个迭代做分析，第三个迭代做设计….”，这句话正确吗？为什么？不对（2分），每次迭代都是一次软件开发完整的过程，不是按步骤的每次迭代完成不同的任务（3分）。
3、假设要构造一个和用户下棋的游戏系统，哪些UML图对设计该游戏有帮助？为什么？(A卷考过)答：用例图、类图、顺序图（交互图）（2分），用例图可以归纳游戏系统需要完成的功能需求，类图分析了系统需要的类，及其承担职责，刻画了系统的静态结构。
使用顺序图可以对具体场景的交互进行动态建模。
理解系统的内部的交互过程。
（3分）。
4、在用例模型中，除了需要绘制用例图，最重要的是为每个用例编写用例文本，用例文本当中常有：主要参与者、涉众及其关注点、前置条件、后置条件、主成功场景、扩展场景、特殊需求等部分。
阿呆比较笨，老是搞不清。
请你告诉他那个部分最重要，解释该部分含义，并说明重要理由。
主成功场景场景里面有对话功能，交互过程5、根据下列代码片断，画图说明已经创建的类的数据成员及类间的关系。
（要求：如有关联需要标明关联的方向、角色名和多重性）c lass Use Case ModelCatalogueEntry - cost: String- name: String - number: StringPart- entry: CatalogueEntry entry▲6、通信图和顺序图都是交互图，阿呆不明白什么时候用通信图，什么时候用顺序图。
请你为他解释顺序图和通信图的优点和缺点。
【关键字】精品ATM建模1、浏览器和框图窗口之间有关系吗？如果有，是怎么样的关系？答：有。
我们可以用浏览器打开一个或几个UML框图。
改变框图中的元素时，Rose自动更新浏览器。
同样用浏览器改变元素时，Rose自动更新相应框图。
这样，Rose就可以保证模型的一致性。
2、用例图中的参与者和用例分别表示什么？答：从用例图中我们可以看到系统干什么，与谁交互。
用例是系统提供的功能（系统“干什么”），参与者是系统与谁交互，参与者可以是人、系统或其他实体。
3、ATM用例图中的箭头从参与者指向用例表示什么?从用例指向参与者又表示什么？答：箭头从参与者到用例表示由参与者启动用例。
箭头从用例到参与者表示用例产生一些参与者要使用的信息。
4、RUP有哪五个工作流程？我们在RUP的哪个工作流程中画用例图？答：RUP（统一软件开发过程）的五个核心工作流程包括：需求捕获、分析、设计、实现和测试。
在需求捕获时画用例图。
5、活动图中的泳道表示什么意思？答：泳道是活动图里的竖段，包含特定人员或组织要进行的所有活动。
可以把活动图分为多个泳道，每个泳道对应每个人员或组织，他们各自的活动都放在各自的泳道中。
6、活动图中的同步棒表示什么意思？答：表示并发控制流的分叉和汇合。
结合图中具体来说，同一段时间内这几个活动同时发生/这几个活动都结束之后才进入下个决策点的判断中。
7、活动图中的初始状态和终止状态分别用什么表示？数目上有什么限制？答：实心圆和牛眼。
初始状态必须有，而且只能有1个。
终止状态可以是0，1或多个。
8、活动图中决策点之后的[ ]里的内容是什么，有什么要求？答：保证条件，用来控制在决策之后采取什么路径。
保证条件应该是互斥的。
9、类由哪几部分组成，分别表示什么意思？答：类图中每个类都是用方框表示的，分成三个部分。
第一部分是类名；第二部分是类包含的属性，属性是类和相关的一些信息；最后一部分包含类的方法，方法是类提供的一些功能。
10、类的属性和方法左边有一些修饰，分别表示什么意思？答：若是一个小锁图标，表示这个属性和方法是private的(UML中用’－’表示)，该属性和方法只在本类中可访问。
一、选择题1．类的结构是（）。
（E）A.由代码来表示B.由属性和关系来表示C.由操作来表示D.由对象的交互来表示E.选项B和C2．类的行为是（）。
（A）A.由一组操作决定B.由类的属性决定C.对类的每一个对象唯一的D.由父类决定E.选项A和B3．顺序图反映对象之间发送消息的时间顺序，它与（）是同构的。
（C）A.用例图B.类图C.协作图D.状态图4．（）定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。
（A）A.用例图B.类图C.活动图D.状态图5．状态图包括（）。
（E）A.类的状态B.状态之间的转换C.类执行的动作D.触发类的动作的事件E.所有以上选项6．下列属于状态的组成部分的有（ AB ）。
A.名称B.转移C.条件D.事件7．下列各种图可用于静态建模的有（）。
（B）A.状态图B.类图C.序列图D.活动图8．下列不属于属性的可见性的是（）。
(C)A.公有的B.私有的C.私有保护的D.保护的9．下面不属于用况之间关系的是（）。
（A）A.友元B.扩展C.包含D.泛化10．通常对象有很多属性，下面仅能在对象内部访问的属性可见性限制是（）。
（D）A.公有的（public）B.受保护的（protected）C.友员（friendly）D.私有的（private）11．在用况之间，会有三种不同的关系，下列不是用况之间关系的是（）。
（D）A.包含（include）B.扩展（extend）C.泛化（generalization）D.关联（connect）12．在ATM自动取款机的工作模型中（用户通过输入正确的用户资料，从银行取钱的过程），下面不是“Actor”的是（）。
（D）A.用户 B.ATM取款机 C.ATM取款机管理员 D.取款13．下面不是活动图中的基本元素的是（）。
（D）A.状态、分支B.分叉、汇合C.泳道、对象流D.用况、状态14．在下面的图例中，哪个用来描述活动（activity）（）。
【用例图】.用例图的节点包括1ABD）A、用例B、边界C、关联D、执行者.用例之间的关系主要有［BCD）A、聚合B、继承C、扩展D、包含.在承受用例模型捕获需求时，需要执行如下［ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者.在识别用例时，以下［ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部大事，假设存在，是哪个能参与者通知系统这些个部大事C、参与者期望系统为他供给什么样的功能D、系统运行环境是什么1.在用例图中，可以用⑴）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同公布版本的功能范围A、执行者 B、关联关系 C、用例D、边界框6.山〕作为完成用例任务的责任担当者，协调、掌握其他类共同完成用例规定的功能或行为A、数据对象B、掌握类C、实体类D、边界类.基丁•用例图的需求捕获的第一步就是确定系统的参与者，在查找系统参与者时，可以依据以下（ABCD］等问题来确定A、系统同环境如何进展交互. (A)可以用于帮助设计人员在UML模型为模型定义约束信息，创立更为准确的设计模型A、OCLB、表达式C、属性D、变量. UML2. 0在1.0的根底上，对如下［ABCD)的建模力量进展了增加A、活动B、交互C、简单构造D、状态机7.在界面设计中，通常屏幕的⑴)表示与软件系统的运行状态无关、在任何状况下均没有变化的文本、图标［icon)、图形(graph)、图象(image)等A、用户命令元素B、用户输入元素C、动态元素D、静态元素8.在界面设计中，通常屏幕的〔C〕表示在屏幕上预留空位、由用户在界面操作中填写或选择的界面元素，包括可编辑的文本、单项选择钮(radio)、多项选择框(checkbox)、选择列表(select list) 等A、静态元素B、动态元素C、用户输入元素D、用户命令元素.对于一个学校的课程注册治理系统，假设有一条需求为“学生只能查看本人选课打算；教师只能查看本人所开课程的学生信息；教务治理员可以查看全部信息。
