消防总线控制与多线控制的区别

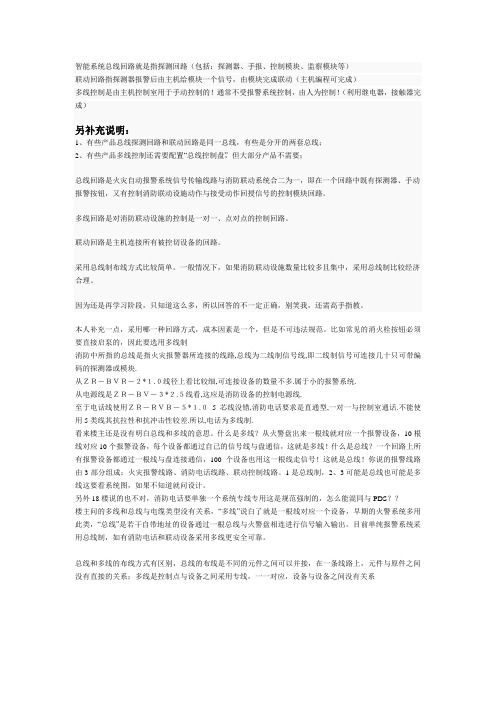

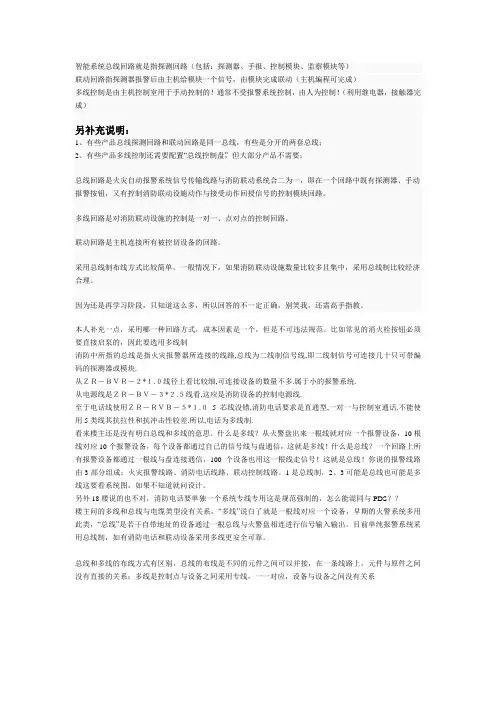

智能系统总线回路就是指探测回路（包括：探测器、手报、控制模块、监察模块等）联动回路指探测器报警后由主机给模块一个信号，由模块完成联动（主机编程可完成）多线控制是由主机控制室用于手动控制的！通常不受报警系统控制，由人为控制！（利用继电器，接触器完成）另补充说明：1、有些产品总线探测回路和联动回路是同一总线，有些是分开的两套总线；2、有些产品多线控制还需要配置“总线控制盘”，但大部分产品不需要；总线回路是火灾自动报警系统信号传输线路与消防联动系统合二为一，即在一个回路中既有探测器、手动报警按钮，又有控制消防联动设施动作与接受动作回授信号的控制模块回路。

多线回路是对消防联动设施的控制是一对一、点对点的控制回路。

联动回路是主机连接所有被控切设备的回路。

采用总线制布线方式比较简单。

一般情况下，如果消防联动设施数量比较多且集中，采用总线制比较经济合理。

因为还是再学习阶段，只知道这么多，所以回答的不一定正确，别笑我，还需高手指教。

本人补充一点，采用哪一种回路方式，成本因素是一个，但是不可违法规范。

比如常见的消火栓按钮必须要直接启泵的，因此要选用多线制消防中所指的总线是指火灾报警器所连接的线路,总线为二线制信号线,即二线制信号可连接几十只可带编码的探测器或模块.从ＺＲ－ＢＶＲ－２*１.０线径上看比较细,可连接设备的数量不多.属于小的报警系统.从电源线是ＺＲ－ＢＶ－３*２.５线看,这应是消防设备的控制电源线.至于电话线使用ＺＲ－ＲＶＢ－５*１.０5芯线没错,消防电话要求是直通型,一对一与控制室通话.不能使用5类线其抗拉性和抗冲击性较差.所以,电话为多线制.看来楼主还是没有明白总线和多线的意思。

什么是多线？从火警盘出来一根线就对应一个报警设备，10根线对应10个报警设备，每个设备都通过自己的信号线与盘通信，这就是多线！什么是总线？一个回路上所有报警设备都通过一根线与盘连接通信，100个设备也用这一根线走信号！这就是总线！你说的报警线路由3部分组成：火灾报警线路、消防电话线路、联动控制线路。

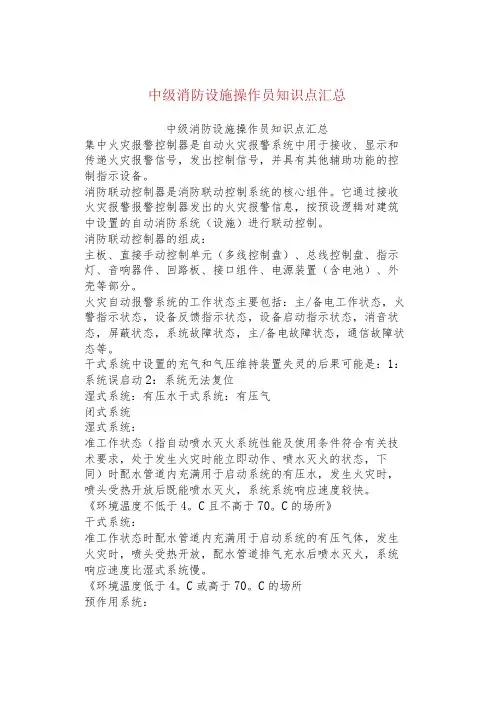

中级消防设施操作员知识点汇总中级消防设施操作员知识点汇总集中火灾报警控制器是自动火灾报警系统中用于接收、显示和传递火灾报警信号，发出控制信号，并具有其他辅助功能的控制指示设备。

消防联动控制器是消防联动控制系统的核心组件。

它通过接收火灾报警报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。

消防联动控制器的组成：主板、直接手动控制单元（多线控制盘）、总线控制盘、指示灯、音响器件、回路板、接口组件、电源装置（含电池）、外壳等部分。

火灾自动报警系统的工作状态主要包括：主/备电工作状态，火警指示状态，设备反馈指示状态，设备启动指示状态，消音状态，屏蔽状态，系统故障状态，主/备电故障状态，通信故障状态等。

干式系统中设置的充气和气压维持装置失灵的后果可能是：1：系统误启动2：系统无法复位湿式系统：有压水干式系统：有压气闭式系统湿式系统：准工作状态（指自动喷水灭火系统性能及使用条件符合有关技术要求，处于发生火灾时能立即动作、喷水灭火的状态，下同）时配水管道内充满用于启动系统的有压水，发生火灾时，喷头受热开放后既能喷水灭火，系统系统响应速度较快。

《环境温度不低于4。

C且不高于70。

C的场所》干式系统：准工作状态时配水管道内充满用于启动系统的有压气体，发生火灾时，喷头受热开放，配水管道排气充水后喷水灭火，系统响应速度比湿式系统慢。

《环境温度低于4。

C或高于70。

C的场所预作用系统：准工作状态时配水管道内不充水，火灾发生时，由火灾自动报警系统、充水管道上的压力开关连锁控制预作用装置和启动消防水泵，向配水管道供水，喷头受热后既能喷水灭火。

该系统综合了湿式系统和干式系统的优点，可有效避免因喷头误动作而造成的水渍损失。

1.系统处于准工作状态时严禁误喷的场所。

2.系统处于准工作时严禁配水管道充水的场所。

3.用于替代干式系统的场所。

4.环境温度低于4。

C或高于70。

C的场所重复启闭预作用系统：该系统与常规预作用系统的不同之处在于扑灭火灾后能自动关闭报警阀停止喷水，发生复燃时又能再次开启报警阀恢复喷水。

模块1设施监控监控项目1设施巡检单元1判断火灾自动报警系统工作状态（1）集中火灾报警控制器的主要功能8消防联动控制器是消防联动控制系统的核心组件。

（2）消防联动控制器的主要功能5（3）消防控制室图形显示装置的主要功能5火灾自动报警系统的工作状态主要包括：工作状态可通过面板指示灯、提示音和文字等方式显示出来。

可同时出现多种状态。

绿色：主备电工作，全局手自动，消音指示灯。

黄色：屏蔽，故障，输出禁止灯。

红色：其余均红色，火警，监管报警，启动，反馈灯4个重点。

（必考）判断控制器的电源工作状态：描述+结论主有电AC 220V电源，备（备用电池12V）充电。

主有电，备无电，故障主无电，备有电，故障主无电，备无电，故障灯肯定也不会亮了。

火灾自动报警系统控制器不可长时间处于备电工作状态，否则将导致蓄电池亏电损坏。

单元2判断自动喷水灭火系统工作状态报警阀组是使水能够自动单方向流入喷水系统配水管道同时进行报警的阀组。

延迟器安装在湿式报警阀后的报警管路上，是可最大限度减少因水源压力波动或冲击而造成误报警的一种容积式装置。

压力开关是一种压力传感器，其作用是将系统中的水压信号转换为电信号。

末端试水装置由试水阀、压力表、试水接头等组成。

测试能否在开放一个喷头的最不利条件下可靠报警并正常启动。

消防供水设施通常包括消防水源、高位消防水箱、增（稳）压设施、消防水泵和消防水泵接合器，主要用于为自动喷水灭火系统提供水量和水压保证。

在干式自动喷水灭火系统中，还应设置充气和气压维持装置=充气设备。

自动喷水灭火系统的工作状态可以简单划分为系统正常工作状态、准工作状态（也称系统日常待命时的状态，也称伺应状态）和故障状态。

如火灾时：（1）末端出水装置的出水压力不低于0.05MPa。

5m水柱（2）水力警铃动作并发出声报警信号，该声响在3m远处声强不低于70dB；消防泵组电气控制柜的供电和各项切换功能，手/自动转换开关应处于自动位。

消防水池最低有效水位是消防水泵吸水管喇叭口以上0.60m水位。

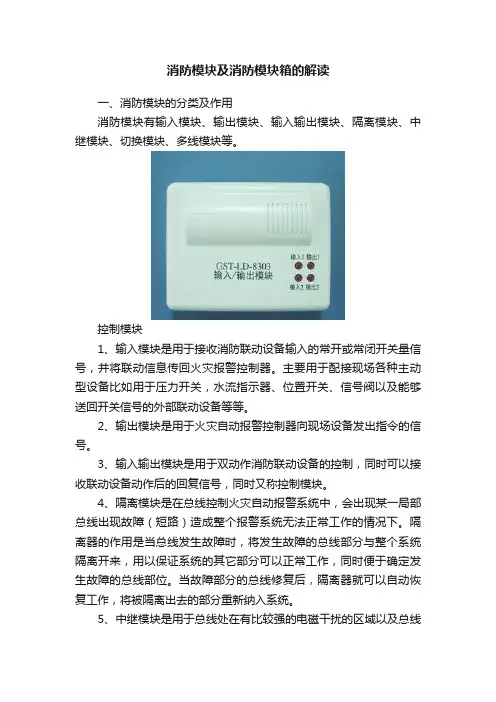

消防模块及消防模块箱的解读一、消防模块的分类及作用消防模块有输入模块、输出模块、输入输出模块、隔离模块、中继模块、切换模块、多线模块等。

控制模块1、输入模块是用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器。

主要用于配接现场各种主动型设备比如用于压力开关，水流指示器、位置开关、信号阀以及能够送回开关信号的外部联动设备等等。

2、输出模块是用于火灾自动报警控制器向现场设备发出指令的信号。

3、输入输出模块是用于双动作消防联动设备的控制，同时可以接收联动设备动作后的回复信号，同时又称控制模块。

4、隔离模块是在总线控制火灾自动报警系统中，会出现某一局部总线出现故障（短路）造成整个报警系统无法正常工作的情况下。

隔离器的作用是当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，用以保证系统的其它部分可以正常工作，同时便于确定发生故障的总线部位。

当故障部分的总线修复后，隔离器就可以自动恢复工作，将被隔离出去的部分重新纳入系统。

5、中继模块是用于总线处在有比较强的电磁干扰的区域以及总线长度超过1000m而且需要延长总线通讯距离的场合。

6、切换模块在消防系统中起保护作用，实现对现场大电流（直流）启动设备的控制及交流220V电设备的转换控制，其作用相当于继电器，以防由于使用消防输入输出模块直接控制设备，造成将交流电引入控制系统总线的危险。

7、多线模块用于连接多线盘直控点和被控设备，控制一些大型消防设备，如水泵和风机等。

二、关于新规《火灾自动报警系统设计规范》（GB50016-2013）对模块设置的解读6.8 模块的设置6.8.1 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。

6.8.2 模块严禁设置在配电（控制）柜（箱）内。

6.8.3 本报警区域内的模块不应控制其他报警区域的设备。

6.8.4 未集中设置的模块附近应有尺寸不小于100mm×100mm 的标识。

消防总线控制与多线控制的区别
总线控制：是火灾自动报警系统信号传输线路与消防联动系统合二为一，即在一个回路中既有探测器、手动报警按钮，又有控制消防联动设施动作与接受动作回授信号的控制模块回路。

也就是设备是并联在一根总线上的。

采用总线制布线方式比较简单。

一般情况下，如果消防联动设施数量比较多且集中，采用总线制比较经济合理。

多线控制: 是对消防联动设施的控制是一对一、点对点的控制回路。

多线控制是由主机控制室用于手动控制的！通常不受报警系统控制，由人为控制！（利用继电器，接触器完
成）。

火灾自动报警系统中总线制与多线制的区别？
总线制：
对于大系统还是总线制，就是从报警控制器引出2条线当作总线，所有的探测器都挂接到此总线上。

总线制是各回路信号均通过总线回到控制中心。

总线制：由一根主线，往外分支，像树干一样；
多线制：
对于某些小系统可用多线制报警，多线制就是从报警控制器引出多条线路，一般都是一个探测器2条线的。

多线制是各回路信号直接回到控制中心；
多线制：像星状一样，由一个中心往外辐射。

实际上当系统很大时，例如有300个探测点时就得用总线和多线的结合。

他们只是概念上的区别，实际中报警都是2总线。

联动可以用多线制。

求消防报警系统中多线制与总线制的详细解释2010-04-25 12:33三人行_求教|分类：建筑学|浏览6838次消防报警系统一般由哪几部分组成？这几部分是用多线制还是总线制，或者二者皆可？（其实还想弱弱地问下，消防系统是由消防报警系统和消防灭火系统组成？那么联动系统是什么？）2010-04-27 18:36提问者采纳1、消防报警系统由报警和联动两部分组成2、消防报警部分由总线控制，联动部分总线、多线皆可控制3、消防系统组成部分大多由消防报警系统和消防灭火系统组成、其次还有气体灭火、和雨淋系统等4、教你个办法，除了烟感和温感（自带地址码），别的设备都会用到模块。

简单的办法来了，只要模块需要24V驱动外控设备的，那就是联动设备；不用24 V的那就是报警系统。

PS：国外and合资品牌的消防设备，联动部分的24V是需要+继电器连接到外控设备的，道理一样其他4条回答1、消防报警系统一般由哪几部分组成？答：主要是由报警和联动两部分组成。

报警部分现在一般都用总线制，联动可以是总线也可以是多线。

2、联动系统是什么？答：联动就是发生火灾时，由报警控制器或联动控制器对现场设备进行控制。

比如：开启排烟风（由报警控制器总线联动）、起动消防泵（由联动控制器多线联动）消防报警系统一般由以下几部分组成：①报警部分探测器（通常是：烟感、温感等）报警按钮（通常是：手动报警按钮、消火栓报警按钮等）②消防联动部分（通常是：消防泵、喷淋泵、风机、风口、电力等）消防报警部分一般用总线控制，消防联动部分用总线或者多线都可以控制（一般都用）消防（自动）灭火系统现在是用水系统（一般用喷淋系统；特殊用雨淋系统）和惰性气体系统来灭火。

一般消防灭火系统是消火栓系统。

消防联动系统是指发生火灾时消防主机命令消防设备进行的一系列动作。

比如：消防泵启动、排烟风机启动、正压风机启动、排烟风口打开、正压风口打开、排风口关闭、电力切断等。

我从电子学方面回答你的多线制和总线制问题：1、它们均是指火灾报警系统的布线方式2、在大约1998年前，火灾报警系统有N+1线制（1994年前），4总线、3总线等方式，这些布线方式繁琐、费用高。

建构筑物消防员初级-消防控制室设备介绍（二）姓名：__________指导：__________日期：__________2017-07-08 17:40火灾报警控制器是火灾自动报警系统的重要组成部分。

在火灾自动报警系统中，用于探测火灾的设备是火灾探测器，用于人工触发报警信号的设备是手动报警按钮，用于发出声光报警信号疏散火灾现场人员的设备是声光报警器，用于为疏散人员和救援人员在现场提供火灾报警信息的设备是火灾显示盘，用于通知消防控制室现场需要消火栓灭火的设备是消火栓按钮。

火灾探测器是系统的“感觉器官”，随时监视着保护区域火情。

而火灾报警控制器，则是该系统的“大脑”，是系统的核心，它是一种为火灾探测器、手动报警按钮等现场设备供电，接收、转换、处理和传递火灾报警、故障等信号，发出声光警报，并对自动消防设施等装置发出控制信号的报警装置。

它的作用是供给火灾探测器稳定的供电，监视连接的各类火灾探测器传输导线有无短路、断线故障，接收火灾探测器发出的报警信号，迅速、正确地进行转换和处理指示报警的具体部位和时间，同时执行相应的辅助控制等诸多任务。

火灾报警控制器的功能主要有：（1）火灾报警功能：控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位。

（2）火灾报警控制功能：控制器在火灾报警状态下有火灾声和/或光警报器控制输出。

（3）故障报警功能：当控制器内部控制器与其连接的部件间发生故障时，控制器能在100s内发出与火灾报警信号有明显区别的故障声光信号。

（4）屏蔽功能：控制器具有对探测器等设备进行单独屏蔽、解除屏蔽操作功能。

（5）监管功能：控制器能直接或间接地接收来自防盗探测器等监管信号，发出与火灾报警信号有明显区别的监管报警声、光信号。

（6）自检功能：控制器能手动检查其面板所有指示灯（器）、显示器的功能。

（7）信息显示与查询功能：控制器信息显示按火灾报警、监管报警及其他状态顺序由高至低排列信息显示等级，高等级的状态信息优先显示，低等级状态信息显示不应影响高等级状态信息显示，显示的信息与对应的状态一致且易于辨识。

多线控制与总线控制的区别在火灾报警系统中的各自作用？多线控制与总线控制有相应的多线控制盘与总线控制盘。

多线控制也叫直接控制,就就是利用多线模块直接放线至控制设备,一般的多线控制点控制的就是消防泵、风机等等设备,多线控制模块不算编码点。

总线控制就是通过接在回路里面的输入输出模块连接被控设备,主机上面有总线控制点,在软件里面可以设定控制点与相对应的设备,另外总线控制的设备,还可以参与自动联动,写进联动程序。

消防系统的总线制控制与多线制就是什么意思总线制就是火灾自动报警系统信号传输线路与消防联动系统合二为一,即在一个回路中既有探测器、手动报警按钮,又有控制消防联动设施动作与接受动作回收信号的控制模块回路。

也就就是设备就是并联在一根总线上的。

采用总线制布线方式比较简单。

一般情况下,如果消防联动设施数量比较多且集中,采用总线制比较经济合理。

多线制就是对消防联动设施的控制就是一对一、点对点的控制回路。

多线控制就是由主机控制室用于手动控制的！通常不受报警系统控制,由人为控制！(利用继电器,接触器完成)多线控制就是一个地址码就用一对线,直接接入中控室或控制器箱,布线量大,不好维修,但就是地址故障好查找;总线控制就是多点多个地址码公用一对线,每对线(或多对线)可以作为一个回路来接入主机或控制器,施工方便,控制方便,节省材料,回路中所有点位上线以后出现故障易查找,但如果控制器读不出地址码的时候查故障可就困难了。

现在大部分工程设计与产品都就是总线制的,多线制已经淘汰。

可以参考《电气消防》第二册现在各厂家报警系统均采用两总线制布线方式,也就就是两根线上可并联多个报警设备(烟感、温感、手报等),根据各厂家回路容量的不同可能这两根线所连接设备最大数量也不一样(例如:海湾回路容量242点,其她厂家有96点的,有256点的等)。

多线制就是针对于总线制来说的,我们国家消防规范有规定,对于一些重要的设备(如:消火栓泵、喷淋泵、排烟机等)必须用多线制进行控制,也就就是每台设备必须有单独的控制线与消防主机相连接,这样即使某个设备的线路出现了故障或被火烧断也不会影响其她设备的使用。
