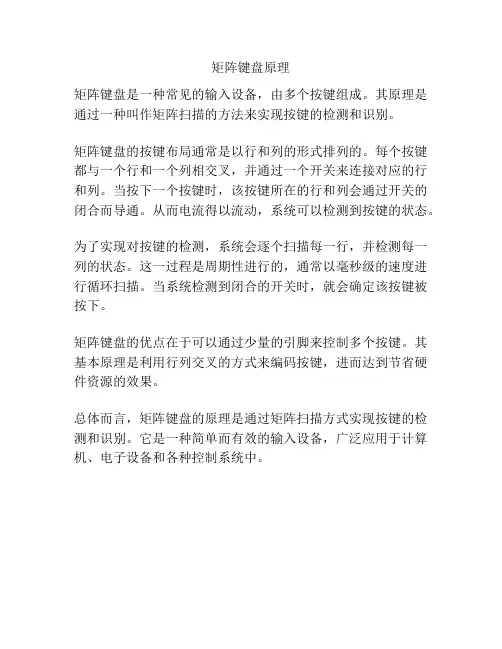

矩阵键盘原理
矩阵键盘是一种常见的输入设备，由多个按键组成。
其原理是通过一种叫作矩阵扫描的方法来实现按键的检测和识别。
矩阵键盘的按键布局通常是以行和列的形式排列的。
每个按键都与一个行和一个列相交叉，并通过一个开关来连接对应的行和列。
当按下一个按键时，该按键所在的行和列会通过开关的闭合而导通。
从而电流得以流动，系统可以检测到按键的状态。
为了实现对按键的检测，系统会逐个扫描每一行，并检测每一列的状态。
这一过程是周期性进行的，通常以毫秒级的速度进行循环扫描。
当系统检测到闭合的开关时，就会确定该按键被按下。
矩阵键盘的优点在于可以通过少量的引脚来控制多个按键。
其基本原理是利用行列交叉的方式来编码按键，进而达到节省硬件资源的效果。
总体而言，矩阵键盘的原理是通过矩阵扫描方式实现按键的检测和识别。
它是一种简单而有效的输入设备，广泛应用于计算机、电子设备和各种控制系统中。

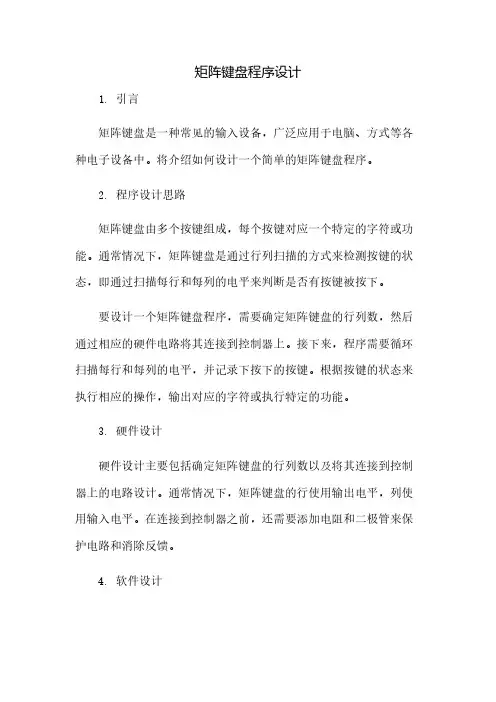

矩阵键盘程序设计1. 引言矩阵键盘是一种常见的输入设备，广泛应用于电脑、方式等各种电子设备中。
将介绍如何设计一个简单的矩阵键盘程序。
2. 程序设计思路矩阵键盘由多个按键组成，每个按键对应一个特定的字符或功能。
通常情况下，矩阵键盘是通过行列扫描的方式来检测按键的状态，即通过扫描每行和每列的电平来判断是否有按键被按下。
要设计一个矩阵键盘程序，需要确定矩阵键盘的行列数，然后通过相应的硬件电路将其连接到控制器上。
接下来，程序需要循环扫描每行和每列的电平，并记录下按下的按键。
根据按键的状态来执行相应的操作，输出对应的字符或执行特定的功能。
3. 硬件设计硬件设计主要包括确定矩阵键盘的行列数以及将其连接到控制器上的电路设计。
通常情况下，矩阵键盘的行使用输出电平，列使用输入电平。
在连接到控制器之前，还需要添加电阻和二极管来保护电路和消除反馈。
4. 软件设计软件设计主要包括程序的循环扫描和按键状态的处理。
可以使用循环来不断扫描每行和每列的电平，当检测到按键被按下时，记录下按键的位置信息。
接下来，根据按键的状态，进行相应的处理操作，输出对应的字符或执行特定的功能。
程序还需要处理按键的反弹，以避免误操作。
5. 示例代码以下是一个简单的矩阵键盘程序设计的示例代码，采用C语言编写：cinclude <stdio.h>include <stdbool.h>// 定义矩阵键盘的行列数define ROWS 4define COLS 4// 定义矩阵键盘的字符映射表char keys[ROWS][COLS] = {{'1', '2', '3', 'A'},{'4', '5', '6', 'B'},{'7', '8', '9', 'C'},{'', '0', '', 'D'}};// 定义矩阵键盘状态数组bool keyState[ROWS][COLS] = {0};// 矩阵键盘扫描函数void scanKeyboard() {// 扫描行for (int row = 0; row < ROWS; row++) {// 将当前行的输出电平设置为低电平setRowLow(row);// 扫描列for (int col = 0; col < COLS; col++) {// 检测当前列的输入电平if (getColLevel(col)) {// 当检测到按键被按下时，更新按键状态 keyState[row][col] = true;} else {// 当检测到按键未按下时，更新按键状态 keyState[row][col] = false;}}// 将当前行的输出电平恢复为高电平setRowHigh(row);}}int mn() {while (1) {// 扫描矩阵键盘scanKeyboard();// 处理按键状态for (int row = 0; row < ROWS; row++) {for (int col = 0; col < COLS; col++) {// 检测到按键被按下时，输出对应的字符if (keyState[row][col]) { printf(\。

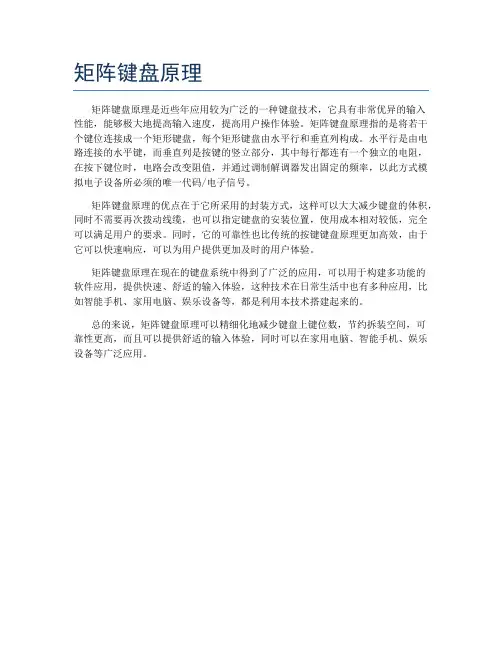

矩阵键盘原理
矩阵键盘原理是近些年应用较为广泛的一种键盘技术，它具有非常优异的输入
性能，能够极大地提高输入速度，提高用户操作体验。
矩阵键盘原理指的是将若干个键位连接成一个矩形键盘，每个矩形键盘由水平行和垂直列构成。
水平行是由电路连接的水平键，而垂直列是按键的竖立部分，其中每行都连有一个独立的电阻，在按下键位时，电路会改变阻值，并通过调制解调器发出固定的频率，以此方式模拟电子设备所必须的唯一代码/电子信号。
矩阵键盘原理的优点在于它所采用的封装方式，这样可以大大减少键盘的体积，同时不需要再次拨动线缆，也可以指定键盘的安装位置，使用成本相对较低，完全可以满足用户的要求。
同时，它的可靠性也比传统的按键键盘原理更加高效，由于它可以快速响应，可以为用户提供更加及时的用户体验。
矩阵键盘原理在现在的键盘系统中得到了广泛的应用，可以用于构建多功能的
软件应用，提供快速、舒适的输入体验，这种技术在日常生活中也有多种应用，比如智能手机、家用电脑、娱乐设备等，都是利用本技术搭建起来的。
总的来说，矩阵键盘原理可以精细化地减少键盘上键位数，节约拆装空间，可
靠性更高，而且可以提供舒适的输入体验，同时可以在家用电脑、智能手机、娱乐设备等广泛应用。

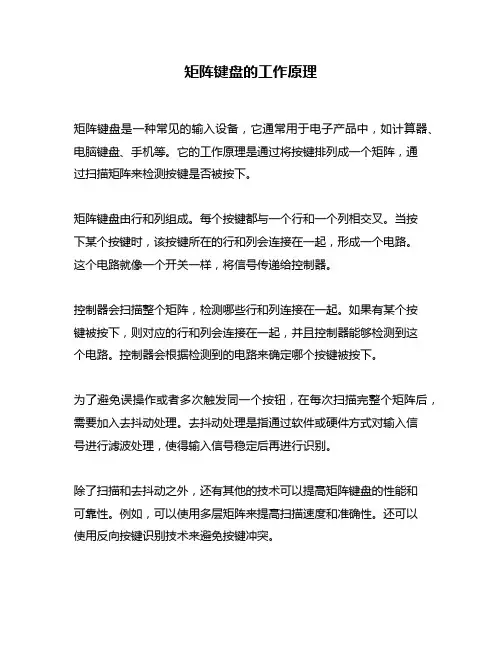

矩阵键盘的工作原理
矩阵键盘是一种常见的输入设备，它通常用于电子产品中，如计算器、电脑键盘、手机等。
它的工作原理是通过将按键排列成一个矩阵，通
过扫描矩阵来检测按键是否被按下。
矩阵键盘由行和列组成。
每个按键都与一个行和一个列相交叉。
当按
下某个按键时，该按键所在的行和列会连接在一起，形成一个电路。
这个电路就像一个开关一样，将信号传递给控制器。
控制器会扫描整个矩阵，检测哪些行和列连接在一起。
如果有某个按
键被按下，则对应的行和列会连接在一起，并且控制器能够检测到这
个电路。
控制器会根据检测到的电路来确定哪个按键被按下。
为了避免误操作或者多次触发同一个按钮，在每次扫描完整个矩阵后，需要加入去抖动处理。
去抖动处理是指通过软件或硬件方式对输入信
号进行滤波处理，使得输入信号稳定后再进行识别。
除了扫描和去抖动之外，还有其他的技术可以提高矩阵键盘的性能和
可靠性。
例如，可以使用多层矩阵来提高扫描速度和准确性。
还可以
使用反向按键识别技术来避免按键冲突。
总的来说，矩阵键盘的工作原理是通过将按键排列成一个矩阵，通过扫描矩阵来检测按键是否被按下。
控制器会扫描整个矩阵，检测哪些行和列连接在一起。
如果有某个按键被按下，则对应的行和列会连接在一起，并且控制器能够检测到这个电路。
为了避免误操作或者多次触发同一个按钮，在每次扫描完整个矩阵后，需要加入去抖动处理。
51单片机矩阵键盘设计
一、引言
AT89C51单片机矩阵键盘设计是嵌入式系统中一个重要的技术，它的
作用是以矩阵形式把外部按键与MCU相连，使得系统可以对外部的按键进
行检测和响应。
矩阵键盘设计在可编程嵌入式系统的设计中占有重要的地位，如智能交通系统、智能家居系统、航空电子系统等。
本文主要介绍了矩阵键盘设计中硬件电路的设计，包括按键、拉电阻、和矩阵编码等，同时给出系统的控制算法，使得系统可以实现有效的按键
检测和响应。
二、矩阵键盘概述
矩阵键盘是将多个按键排布成列行形式进行连接，一般来说，矩阵键
盘是由按键、拉电阻、矩阵编码器和控制器组成，按键是系统中重要的部件，其作用是将外部输入信号传递给控制器。
拉电阻起到的作用是防止按
键耦合，一般可以使用4.7KΩ拉电阻来防止按键耦合。
矩阵编码器用来
识别按键的状态，通常通过硬件把按键信号编码为数字信号，输入到处理
器或控制器。
控制器用来实现按键信号的检测，通过定义硬件定时器和软
件定时器，实现按键检测和处理。
1、硬件电路设计
应用AT89C51单片机矩阵键盘。
矩阵键盘的按键识别原理嘿，朋友们！今天咱来唠唠矩阵键盘的按键识别原理。
你看啊，这矩阵键盘就像是一个小小的战场，每个按键都是一名勇敢的战士呢！想象一下，这些按键整齐地排列在那里，等待着我们去“召唤”它们。
那它到底是怎么识别我们按的是哪个键呢？其实啊，就像是一场巧妙的游戏。
矩阵键盘是通过行列交叉的方式来工作的哦！比如说，它有好多行和列，就像一个方格网。
当我们按下一个键时，就相当于在这个方格网上点亮了一个特定的点。
这就好像是在一群人中，你一下子就找到了你要找的那个人一样神奇！每个按键都有它自己独特的位置，通过行和列的组合，矩阵键盘就能准确地知道是哪个键被按下啦。
那它怎么知道这个键被按下了呢？这就得说到它的检测机制啦。
它会不停地去“巡逻”这些行列，一旦发现有某个地方的信号有变化，嘿嘿，那就说明有键被按下去啦！这多有意思呀！而且哦，矩阵键盘还很聪明呢！它不会因为你不小心碰到了别的键就乱了套，它能准确地识别出你真正想要按的那个键。
这就好像一个经验丰富的侦探，能从一堆线索中找到真正的关键信息。
你说这矩阵键盘是不是很厉害？它就静静地待在那里，随时准备为我们服务，只要我们一伸手，它就能快速响应。
想想我们日常生活中的各种电子设备，好多都有矩阵键盘的身影呢！从小小的遥控器到复杂的电脑键盘，它们都在默默地工作着。
我们每天都在和它们打交道，却很少有人真正去了解它们背后的原理。
现在你知道了矩阵键盘的按键识别原理，是不是对这些常见的东西又多了一份好奇和敬意呢？下次再使用有矩阵键盘的设备时，你可以在心里默默感叹一下它的神奇哦！反正我是觉得挺有意思的，它就像是一个隐藏在电子世界里的小秘密，等着我们去发现和探索。
这不就是科技的魅力所在嘛！所以呀，别小看了这些看似普通的东西，它们背后可都有着不简单的原理和故事呢！原创不易，请尊重原创，谢谢!。
矩阵键盘使用说明矩阵键盘是一种特殊设计的键盘，其按键布局呈矩阵状，与传统的直排键盘有所不同。
矩阵键盘的按键分布更加紧凑，使得用户的手指在按键时的移动距离更小，可以提高打字的速度和准确性。
在本篇文章中，将介绍矩阵键盘的基本使用说明。
1.连接键盘：2.打字基本操作：和传统键盘相比，矩阵键盘的按键布局有所不同。
在开始打字之前，需要了解矩阵键盘的按键分布。
通常情况下，矩阵键盘的按键分布为4行，每行有10个按键，共40个按键。
每个按键上标有一个字母、数字或符号，用户通过按下相应的按键来输入字符。
由于按键的布局更加紧凑，用户在使用矩阵键盘时需要稍微调整手指的位置。
一般来说，用户应该将手指放置在键盘上，使得拇指位于空格键上，食指、中指和无名指分别位于第一行、第二行和第三行按键上，小指位于第四行按键上。
这样可以更加灵活地操作按键，并提高打字的速度和准确性。
当需要输入字符时，用户可以按下相应的按键，即可将字符输入到计算机中。
和传统键盘类似，用户可以通过长按Shift键来输入大写字母，并通过按下Caps Lock键来锁定大写输入模式。
此外，矩阵键盘通常还具备一些特殊功能按键，例如功能键、控制键等。
用户可以通过按下这些特殊按键来完成一些特定的操作，例如切换输入法、调节音量等。
3.高级功能：除了基本的打字功能外，矩阵键盘通常还具备一些高级功能。
例如，一些矩阵键盘支持多键触发功能，即用户可以同时按下多个按键，以实现一些复杂的操作。
例如，在游戏中，用户可以同时按下多个按键来触发组合技能。
此外，一些矩阵键盘还支持自定义按键功能。
用户可以通过软件设置，将一些按键映射为其他功能键或字符，以满足个性化的需求。
一些高端的矩阵键盘还具备背光功能。
用户可以通过调节键盘的背光亮度和颜色，以适应不同的环境需求。
4.清洁和维护：和其他键盘一样，矩阵键盘也需要定期进行清洁和维护。
由于矩阵键盘的按键间隙较小，容易积累灰尘和污垢。
用户可以使用软刷或气泡喷射器清洁键盘表面和按键间隙。
4×4矩阵键盘1．原理说明一般的4*4矩阵键盘（如图1）一般要8个I/O口（如图1），对于按键较多的硬件系统来说是很浪费的I/O口，本方案仅采用4个I/O和4个普通二极管就可以轻松实现4×4矩阵键盘，方案原理与普通4*4矩阵键盘类似，下面先分析普通矩阵键盘原理，再进一步改进为本方案。
原理如下B4口为低电平，A1～A4,B1～B3为高电平，单片机不停的扫描，假若有键按下如A1与B4交叉处按下则对应的A1被拉低为低电平，可以定义此键号为1，同理以此类推B3口为低电平，其余口为高电平，交叉处按键按下可定义其按键号，将按键号存储在寄存器中，可用查表方法并通过数码管显示按键号。
对于下图（图2）用4个I/O和4个普通二极管初始化PA0.0～PA0.3 均为高电平，在这里二极管作用是当IO口为低电平时可以导通，高电平时截止。
程序流程图如下图1图22．程序介绍如下void RCC_Configuration(void);{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);}void GPIO_Configuration(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_PP _ OUT;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);}GPIOSetBits(){GPIO_SetBits(GPIOA,GPIO_Pin_0);GPIO_SetBits(GPIOA,GPIO_Pin_1);GPIO_SetBits(GPIOA,GPIO_Pin_2);GPIO_SetBits(GPIOA,GPIO_Pin_3);}单片机不停的扫描程序，（右侧四个键单独来写），由于扫描速度是很快（微妙级）的，所以有足够的时间去显示每个按键的。
当（GPIO_Pin_0==0）时表明有键按下，我们定义为0号键，当（GPIO_Pin_1==0）时表明有键按下，我们定义为1号键，当（GPIO_Pin2==0）时表明有键按下，我们定义为2号键，当（GPIO_Pin_3==0）时表明有键按下，我们定义为3号键，if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return 0;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0)return 1;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return 2;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return 3;其余按键方法不同于右侧四个按键，每个I/O口接一个二极管以保证当有高电平截止，低电平导通，即可得到每个键号。
扫描程序分析如下：当( GPIO_Pin_0==0) 时：若(GPIOA, GPIO_Pin_1)==0)则为4键按下，若(GPIOA, GPIO_Pin_2)==0)则为5键按下，若(GPIOA, GPIO_Pin_3)==0)则为6键按下，当GPIO_Pin_1==0时：若(GPIOA, GPIO_Pin_0)==0)则为7键按下，若(GPIOA, GPIO_Pin_2)==0)则为8键按下，若(GPIOA, GPIO_Pin_3)==0)则为9键按下，当GPIO_Pin_2==0时：若(GPIOA, GPIO_Pin_0)==0)则为A（10）键按下，若(GPIOA, GPIO_Pin_1)==0)则为B（11）键按下，若(GPIOA, GPIO_Pin_3)==0)则为C（12）键按下，当GPIO_Pin_3==0时：若(GPIOA, GPIO_Pin_0)==0)则为D（13）键按下，若(GPIOA, GPIO_Pin_1)==0)则为E（14）键按下，若(GPIOA, GPIO_Pin_2)==0)则为F（15）键按下，if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0)return4；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return5；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return6；}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return7；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return8；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return9；}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return10；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0)return11；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return12；}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return13；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return14；if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return15；}/******************************************************************************** * @file None* @author None* @version V3.5.0* @date 2012年6月05号* @brief Main program body*//* Includes ------------------------------------------------------------------*/#include "stm32f10x.h"void RCC_Configuration(void);void GPIO_Configuration(void);void GPIOSetBits(void);/* Private functions ---------------------------------------------------------*/int main(void){/*!< At this stage the microcontroller clock setting is already configured, this is done through SystemInit() function which is called from startupfile (startup_stm32f10x_xx.s) before to branch to application main.To reconfigure the default setting of SystemInit() function, refer tosystem_stm32f10x.c file*//* System Clocks Configuration */RCC_Configuration();/* GPIO Configuration */GPIO_Configuration();GPIOSetBits();if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0)return 4;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return 5;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return 6;}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return 7;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return 8;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return 9;}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0){if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return 10;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1)==0)return 11;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return 12;}if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)return 13;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2)==0)return 14;if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3)==0)return 15;}while (1){}}/*** @brief Configures the different system clocks.* @param None* @retval None*/void RCC_Configuration(void){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE); }void GPIO_Configuration(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_PP _ OUT;}void GPIOSetBits(void){GPIO_SetBits(GPIOA,GPIO_Pin_0);GPIO_SetBits(GPIOA,GPIO_Pin_1);GPIO_SetBits(GPIOA,GPIO_Pin_2);GPIO_SetBits(GPIOA,GPIO_Pin_3);}#ifdef USE_FULL_ASSERT/*** @brief Reports the name of the source file and the source line number* where the assert_param error has occurred.* @param file: pointer to the source file name* @param line: assert_param error line source number* @retval Nonevoid assert_failed(uint8_t* file, uint32_t line){/* User can add his own implementation to report the file name and line number, ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */while (1){}}#endif/******************* (C) COPYRIGHT 2012 STMicroelectronics *****END OF FILE****/ 3．附录程序流程图图3。
