地质雷达在混凝土质量检测中的应用分析摘要：地质雷达应用法是工程质量检测中值得推广的一种无损检测方法。
本篇文章主要从地质雷达的探测原理入手，对其在混凝土质量检测中的应用问题进行了探究。
关键词：地质雷达；混凝土质量检测；应用前言：混凝土质量检测主要指的是对混凝土体内部不密实体和空洞等质量缺陷问题进行探测的检测方法。
通过对混凝土质量检测的方法进行探究，我们可以发现，钻孔取芯法、压水试验法和钻孔声波检测方法等方法是目前常用的监测手法，随着新工艺和新设备的引进，混凝土浇筑速度的提升，对混凝土质量检测工作提出了一些新的要求。
地质雷达在混凝土质量检测工作中的应用，成为混凝土检测质量进行提升的有效方式，目前这一检测模式已经在隧道混凝土质量检测工作和水库大坝的混凝土质量监测工作中得到了应用。
一、地质雷达的探测原理地质雷达技术是对光谱电磁技术在地下介质的分布情况进行确定的重要方式[1]。
在对地下介质的电性差异进行判断以后，地质雷达可以通过向地层发射高频电磁波的基础上，对地层介质反射的电磁波进行接收。
下图所示的内容就是地质雷达的主要工作原理。
其中，字母h指代的是异常体的埋深，x代表的是收发距；v是电磁波在介质中的传播速度[2]。
垂直分辨率和水平分辨率是地质雷达谈侧翻变绿的主要内容。
如果用λ来指代雷达子波的波长，λ/4就成为了垂直分辨率的下限。
但是从地质雷达在混凝土质量检测中的应用情况来看，检测人员很难让垂直分辨率达到这一下限。
菲涅尔带问题也与水平分辨率问题之间存在着一定的联系。
这一公式是计算第一菲涅尔带半径的重要公式，也是滴横向分辨率问题进行计算的公式。
对超高频短脉冲电磁波在结构介质中的传播规律的应用，对介质分布问题进行确定，也是地质雷达探测技术中的常用方法。
在不同介质所表现出来的不同的电性特征的影响下，电导率的差异性会让步通电性介质的几面形成不同的电性界面。
在对地质雷达进行应用的过程中，它会借助天线对在底下界面反射作用下这项地表的反射波事件进行确定，并在对反射波的旅行时间、幅度与波形资料等内容进行分析以后，对介质的结构与分布情况进行判断。

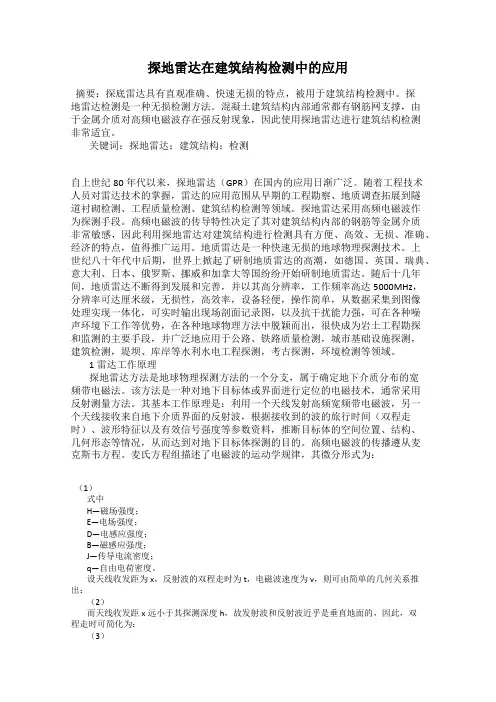

探地雷达在建筑结构检测中的应用摘要：探底雷达具有直观准确、快速无损的特点，被用于建筑结构检测中。
探地雷达检测是一种无损检测方法。
混凝土建筑结构内部通常都有钢筋网支撑，由于金属介质对高频电磁波存在强反射现象，因此使用探地雷达进行建筑结构检测非常适宜。
关键词：探地雷达；建筑结构；检测自上世纪80年代以来，探地雷达（GPR）在国内的应用日渐广泛。
随着工程技术人员对雷达技术的掌握，雷达的应用范围从早期的工程勘察、地质调查拓展到隧道衬砌检测、工程质量检测、建筑结构检测等领域。
探地雷达采用高频电磁波作为探测手段。
高频电磁波的传导特性决定了其对建筑结构内部的钢筋等金属介质非常敏感，因此利用探地雷达对建筑结构进行检测具有方便、高效、无损、准确、经济的特点，值得推广运用。
地质雷达是一种快速无损的地球物理探测技术。
上世纪八十年代中后期，世界上掀起了研制地质雷达的高潮，如德国、英国、瑞典、意大利、日本、俄罗斯、挪威和加拿大等国纷纷开始研制地质雷达。
随后十几年间，地质雷达不断得到发展和完善，并以其高分辨率，工作频率高达5000MHz，分辨率可达厘米级，无损性，高效率，设备轻便，操作简单，从数据采集到图像处理实现一体化，可实时输出现场剖面记录图，以及抗干扰能力强，可在各种噪声环境下工作等优势，在各种地球物理方法中脱颖而出，很快成为岩土工程勘探和监测的主要手段，并广泛地应用于公路、铁路质量检测，城市基础设施探测，建筑检测，堤坝、库岸等水利水电工程探测，考古探测，环境检测等领域。
1雷达工作原理探地雷达方法是地球物理探测方法的一个分支，属于确定地下介质分布的宽频带电磁法。
该方法是一种对地下目标体或界面进行定位的电磁技术，通常采用反射测量方法。
其基本工作原理是：利用一个天线发射高频宽频带电磁波，另一个天线接收来自地下介质界面的反射波，根据接收到的波的旅行时间（双程走时）、波形特征以及有效信号强度等参数资料，推断目标体的空间位置、结构、几何形态等情况，从而达到对地下目标体探测的目的。
地质雷达在城市地下管线探测中的应用分析摘要：地质雷达在城市地下管线探测中的应用非常重要，可以帮助工程师和施工人员准确地识别地下管线的位置和走向，从而降低施工风险，节省时间和成本，并促进城市基础设施建设的安全和可持续发展。
文章提到使用SIR-4000型号地质雷达对三个不同的地下管线进行探测，这是一种常见的实际应用场景。
地质雷达通过发射高频电磁波并测量其反射信号来获取地下管线的信息。
这些信号可以告诉工程师管线的深度、材质、尺寸和走向等重要参数。
关键词：地质雷达；城市地下管线探测；应用1地质雷达的概念地质雷达是一种勘探地下结构和地质层的无损非侵入性探测技术。
基于电磁波通过地下不同材质和界面，会发生不同程度的反射、折射和衰减的原理，通过发送无线电波信号至地下，并接收其回弹信号，对接收信号进行专业处理，可以绘制高分辨率的地下地质剖面图，从而达到探测地下结构信息的目的。
地质雷达已经广泛应用于地下管道和设施探测领域。
地质雷达的有效探测深度受工作频率和地下结构的影响，较高频率的电磁波可以提供更高的分辨率但探测深度较浅，低频电磁波探测深度较深但分辨率较低。
同时，地质雷达可能受到地下条件的限制，如高导电性的土层或金属物体的干扰等。
2地质雷达在城市地下管线探测中应用的重要性（1）高效准确。
地质雷达能够快速、准确地探测出地下管线的位置和走向。
通过雷达信号的反射和回波分析，可以获得管线的深度、埋深、大小等重要信息，帮助工程师进行管线的布局和设计。
（2）提高工程建设安全性。
城市地下埋设了各种管线，如自来水管道、天然气管道、电缆等。
在进行工程施工、道路挖掘等工作时，如果没有准确的地下管线信息，很容易导致事故发生，造成人员伤亡和财产损失。
地质雷达的应用可以有效避免这些潜在风险，提高工作的安全性。
（3）资源节约。
通过使用地质雷达，可以避免对地下管线的不必要破坏和重复挖掘。
工程师可以根据地质雷达的检测结果，精确地规划施工和挖掘的位置，避免对已经埋设的管线造成损坏和浪费。
地质雷达在钢筋混凝土质量检测中的应用摘要：近年来，随着我国城市的高速发展，城市地下工程项目的数量与日俱增，伴随而来的便是在人为因素作用下，稳定的地下土体原始受力状态被破坏，在施工处理不当的状况下，易形成土体疏松，空洞，地面沉降等问题，不仅影响了工程的进展以及周边建筑物的安全，更是给人民带来了极大的财产损失及生命安全隐患。
本文对地质雷达在钢筋混凝土质量检测中的应用进行分析，以供参考。
关键词：地质雷达；钢筋混凝土；质量检测；应用引言钢筋混凝土结构广泛应用于工厂、房屋、公路、桥梁和隧道等现代建筑中。
钢筋具有良好的抗拉性能，混凝土具有良好的抗压性能，二者优势互补，使得钢筋混凝土同时具有较好的抗压和抗拉性能。
在施工过程中，施工工艺差异、施工管理失控以及施工质量控制不严格等因素常常会造成混凝土内部钢筋与设计标准不符，从而引发安全隐患。
而钢筋埋于混凝土的内部，很难直观观测其存在的质量问题，因此有必要采取一种直观有效、快速精准的方法来对钢筋混凝土进行质量检测。
大多数学者利用地质雷达在钢筋混凝土质量检测中取得了一定的效果，而针对钢筋直径大小、间距等检测还需进一步分析研究。
1钢筋概述钢筋式建筑结构的主要组成部分，从整体的构造角度来说，施工技术对我国钢筋式建筑结构的改变是非常明显的。
优化施工技术可以优化我国的建筑结构。
保证我国建筑的安全性。
很多的专业人士非常注重建筑结构的安全和质量，建筑水平受到材料的影响很大，所以建筑材料的选择也是其中非常重要的一个环节，材料甄选人员和监督人员也非常关注相关的问题。
现在钢筋被应用到各个行业中，不管是建筑行业还是交通基础行业都必须要应用钢筋，钢筋也是建筑物建造结构中的重要组成部分，钢筋质量的好坏与工程建筑的优劣是相互联系的。
2地质雷达探测原理地质雷达（Ground-Penetrating-Radar简称GPR）方法是一种用于确定前方介质分布的广谱（1MHz~2.5GHz）电磁波，相对普通电磁波探测仪器拥有更好的探测能力。
建筑工程混凝土结构钢筋位置的检测及误差广州理工学院2广东广州 510000摘要：利用电磁感应法或者利用地质雷达法，均可对建筑工程混凝土结构钢筋配置进行检测。
对测试结果实施误差分析，可得出结论，从精度而言，电磁感应法更优。
但从测试结果来看，两种测试方法均符合规范要求。
电磁感应法只能对钢筋位置进行检测，地质雷达法不仅能对钢筋位置进行检测，还能对混凝土基材质量进行检测。
采用地质雷达法对混凝土所含钢筋进行检测，从所得映像来看，其信号形状类似于月牙，其形成的波幅相对狭窄，在月牙形状的顶部，其实际反映的内容，是关于钢筋上部的信息，与混凝土面形成的距离，实际上反映了保护层的实际厚度；对于基材形成的映像，其呈现的特征如下：其反射程度相对较弱，其波形则较为均匀，同相轴则呈现较强的连续性。
关键词：建筑工程；混凝土结构；钢筋位置在建筑工程领域，混凝土框架结构凭借其技术应用优势，得到了日渐广泛的应用。
混凝土与适当钢筋配置相结合时，其抗剪强度远超抗剪承载力。
钢筋配置、混凝土强度均会影响抗剪承载力。
当前，主要采用抗压强度检测对混凝土实施现场强度检测，常用的检测方法包括拔出法、取芯法、回弹法等。
主要通过电磁感应法和地质雷达法对混凝土钢筋配置进行检测，两类方法对检测所需的环境提出了大致相同的要求，在检测过程中，开展各项必要的操作时，要注意确保检测区域具有较为干燥的表面，要控制其相对湿度，不能使之超过90%，对工作温度加以控制，使之不低于-10℃，不超过50℃，环境要符合IP64标准。
钢筋配置会在极大程度上影响抗剪承载力。
本文将理论模拟作为基础，与实物模型相结合，参照相关实例，采用不同方法，对混凝土结构相应的钢筋配置进行检测，并分析两种方法形成的检测结果存在的误差，判断检测方法在何种情况下较为适用。
一、检测原理1、电磁感应法检测原理通过具备发射信号功能的单元，向混凝土内，对涡旋脉冲电磁波进行发射，形成一次场，存在于混凝土内的钢筋，其上形成二次感应磁场。

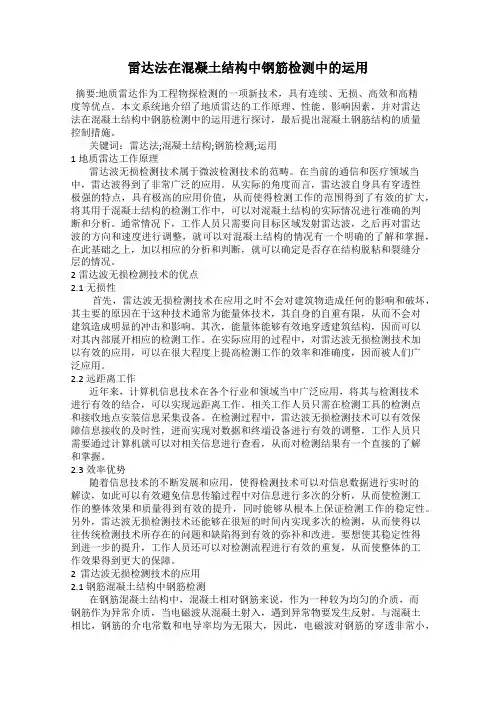

雷达法在混凝土结构中钢筋检测中的运用摘要:地质雷达作为工程物探检测的一项新技术，具有连续、无损、高效和高精度等优点。
本文系统地介绍了地质雷达的工作原理、性能、影响因素，并对雷达法在混凝土结构中钢筋检测中的运用进行探讨，最后提出混凝土钢筋结构的质量控制措施。
关键词：雷达法;混凝土结构;钢筋检测;运用1地质雷达工作原理雷达波无损检测技术属于微波检测技术的范畴。
在当前的通信和医疗领域当中，雷达波得到了非常广泛的应用。
从实际的角度而言，雷达波自身具有穿透性极强的特点，具有极高的应用价值，从而使得检测工作的范围得到了有效的扩大，将其用于混凝土结构的检测工作中，可以对混凝土结构的实际情况进行准确的判断和分析。
通常情况下，工作人员只需要向目标区域发射雷达波，之后再对雷达波的方向和速度进行调整，就可以对混凝土结构的情况有一个明确的了解和掌握，在此基础之上，加以相应的分析和判断，就可以确定是否存在结构脱粘和裂缝分层的情况。
2雷达波无损检测技术的优点2.1无损性首先，雷达波无损检测技术在应用之时不会对建筑物造成任何的影响和破坏，其主要的原因在于这种技术通常为能量体技术，其自身的自重有限，从而不会对建筑造成明显的冲击和影响。
其次，能量体能够有效地穿透建筑结构，因而可以对其内部展开相应的检测工作。
在实际应用的过程中，对雷达波无损检测技术加以有效的应用，可以在很大程度上提高检测工作的效率和准确度，因而被人们广泛应用。
2.2远距离工作近年来，计算机信息技术在各个行业和领域当中广泛应用，将其与检测技术进行有效的结合，可以实现远距离工作。
相关工作人员只需在检测工具的检测点和接收地点安装信息采集设备。
在检测过程中，雷达波无损检测技术可以有效保障信息接收的及时性，进而实现对数据和终端设备进行有效的调整，工作人员只需要通过计算机就可以对相关信息进行查看，从而对检测结果有一个直接的了解和掌握。
2.3效率优势随着信息技术的不断发展和应用，使得检测技术可以对信息数据进行实时的解读，如此可以有效避免信息传输过程中对信息进行多次的分析，从而使检测工作的整体效果和质量得到有效的提升，同时能够从根本上保证检测工作的稳定性。
地质雷达在工程检测中的技术应用作者：卢卫东来源：《中国新通信》 2017年第10期【摘要】地质雷达在工程检测中具有广泛用途，是无损质量检测的重要设备，本文介绍了地质雷达在工程检测中的一些特点和运用，并分析了其在工程实践中的技术应用。
【关键词】地质雷达工程检测技术应用一、地质雷达介绍地质雷达，亦称探地雷达，是一种通过辐射电磁波探测目标体的无损探测设备，一般包括雷达主机、发射接收天线、电缆线等部分。
地质雷达发射天线向目标体发射特定频率的电磁波，电磁波在介质中行进，若遇到物体界面两侧的相对介电常数不同，比如岩体软硬交界面，空洞界面等，电磁波就会发生反射并被接收天线接收到，对接收到的信号进行分析，从而达到对目标体的获知[1-2]。
相对介电常数是一个很重要的概念，无量纲，以符号εr 表示，它是反映地下介质电性的一个重要参数。
相对介电常数不同的两种物质的分界面，会引起电磁波的反射，这是地质雷达得以探测目标体的物理基础。
空气的相对介电常数值为1，水的相对介电常数值为81，大部分岩石和土的相对介电常数在4 ～ 10 之间[3]。
雷达进行探测前，首要做的工作就是标定目标体的实际介电常数值。
地质雷达的发射天线能发射不同频率的电磁波出去。
电磁波频率高，对目标体识别的分辨率就高，但探测深度较浅；电磁波频率低，识别分辨率就低，但探测深度较大。
要根据目标体的特点合理选择天线的中心频率，雷达天线主要有100MHz、200MHz、400MHz、900MHz、1500MHz 等。
每种中心频率的天线都是设计有一定频段带宽的，这样只需要少量几种中心频率的雷达天线就可以基本满足各类检测需要。
目前市面上常用的地质雷达设备有美国劳雷公司SIR 系列，中国电波传播研究所LTD 系列以及瑞典MALA 系列。
地质雷达可应用于工程的施工过程检测、病害缺陷检测、交（竣）工检测、定期检查等，地质雷达一般属于测线范围内检测，只能反映测线一定范围附近的检测情况。

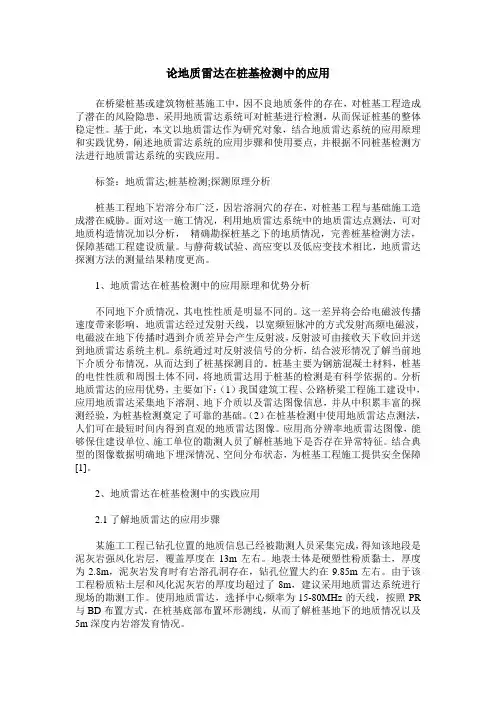

论地质雷达在桩基检测中的应用在桥梁桩基或建筑物桩基施工中，因不良地质条件的存在，对桩基工程造成了潜在的风险隐患，采用地质雷达系统可对桩基进行检测，从而保证桩基的整体稳定性。
基于此，本文以地质雷达作为研究对象，结合地质雷达系统的应用原理和实践优势，阐述地质雷达系统的应用步骤和使用要点，并根据不同桩基检测方法进行地质雷达系统的实践应用。
标签：地质雷达;桩基检测;探测原理分析桩基工程地下岩溶分布广泛，因岩溶洞穴的存在，对桩基工程与基础施工造成潜在威胁。
面对这一施工情况，利用地质雷达系统中的地质雷达点测法，可对地质构造情况加以分析，精确勘探桩基之下的地质情况，完善桩基检测方法，保障基础工程建设质量。
与静荷载试验、高应变以及低应变技术相比，地质雷达探测方法的测量结果精度更高。
1、地质雷达在桩基检测中的应用原理和优势分析不同地下介质情况，其电性性质是明显不同的。
这一差异将会给电磁波传播速度带来影响，地质雷达经过发射天线，以宽频短脉冲的方式发射高频电磁波，电磁波在地下传播时遇到介质差异会产生反射波，反射波可由接收天下收回并送到地质雷达系统主机。
系统通过对反射波信号的分析，结合波形情况了解当前地下介质分布情况，从而达到了桩基探测目的。
桩基主要为钢筋混凝土材料，桩基的电性性质和周围土体不同，将地质雷达用于桩基的检测是有科学依据的。
分析地质雷达的应用优势，主要如下：（1）我国建筑工程、公路桥梁工程施工建设中，应用地质雷达采集地下溶洞、地下介质以及雷达图像信息，并从中积累丰富的探测经验，为桩基检测奠定了可靠的基础。
（2）在桩基检测中使用地质雷达点测法，人们可在最短时间内得到直观的地质雷达图像。
应用高分辨率地质雷达图像，能够保住建设单位、施工单位的勘测人员了解桩基地下是否存在异常特征。
结合典型的图像数据明确地下埋深情况、空间分布状态，为桩基工程施工提供安全保障[1]。
2、地质雷达在桩基检测中的实践应用2.1了解地质雷达的应用步骤某施工工程已钻孔位置的地质信息已经被勘测人员采集完成，得知该地段是泥灰岩强风化岩层，覆盖厚度在13m左右。

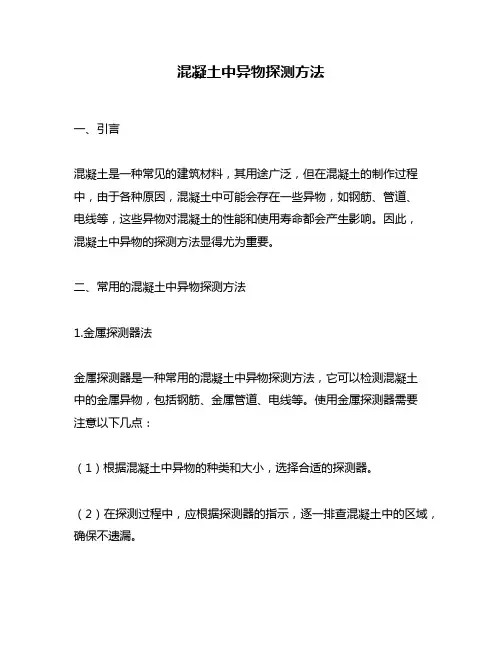

混凝土中异物探测方法一、引言混凝土是一种常见的建筑材料，其用途广泛，但在混凝土的制作过程中，由于各种原因，混凝土中可能会存在一些异物，如钢筋、管道、电线等，这些异物对混凝土的性能和使用寿命都会产生影响。
因此，混凝土中异物的探测方法显得尤为重要。
二、常用的混凝土中异物探测方法1.金属探测器法金属探测器是一种常用的混凝土中异物探测方法，它可以检测混凝土中的金属异物，包括钢筋、金属管道、电线等。
使用金属探测器需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的探测器。
（2）在探测过程中，应根据探测器的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整探测器的灵敏度，以获得更准确的探测结果。
2.地质雷达法地质雷达是一种高频电磁波探测设备，可以对混凝土中的非金属异物进行探测，如塑料管道、木质构件等。
使用地质雷达需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的地质雷达。
（2）在探测过程中，应根据地质雷达的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整地质雷达的灵敏度和探测频率，以获得更准确的探测结果。
3.超声波探测法超声波探测是一种基于声波传播的探测方法，可以对混凝土中的异物进行探测，包括金属和非金属异物。
使用超声波探测需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的超声波探测设备。
（2）在探测过程中，应根据探测设备的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整探测设备的参数，以获得更准确的探测结果。
4.红外线热成像法红外线热成像是一种非接触式的探测方法，可以对混凝土中的异物进行探测，包括热源、水源等。
使用红外线热成像需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的红外线热成像设备。
（2）在探测过程中，应保持探测设备与混凝土表面的距离和角度不变，确保探测结果准确。
钢筋位置及保护层厚度检测实验报告实验目的：本实验旨在通过使用不同方法对钢筋位置及保护层厚度进行检测，评估这些方法的准确性和适用性，从而为工程施工提供可靠的数据支持。
1. 引言钢筋在建筑工程中起着至关重要的作用，它们是混凝土结构中的主要骨架。
而钢筋的位置和保护层厚度的准确性对于建筑结构的稳定性和安全性至关重要。
在施工前和施工过程中对钢筋位置和保护层厚度进行准确检测是非常必要的。
2. 实验方法- 方法一：钢筋探头法本方法使用专门设计的钢筋探头，通过接触式检测来确定钢筋的位置和保护层厚度。
实验中，钢筋探头被放置在被测点上，并通过测量仪器来获取数据。
根据仪器的测量结果，可以确定钢筋位置和保护层厚度的情况。
- 方法二：非接触式超声波法这种方法使用超声波技术来检测钢筋的位置和保护层厚度。
实验中，超声波发射器将声波传递到被测结构中，然后通过接收器接收反射的声波信号。
根据声波信号的返回时间和强度，可以确定钢筋位置和保护层厚度的信息。
- 方法三：地质雷达法地质雷达法利用雷达技术来检测钢筋位置和保护层厚度。
雷达发射器发射电磁波，然后通过接收器接收它们的反射波。
根据反射波的时间和强度，可以确定钢筋位置和保护层厚度。
3. 实验结果与讨论根据实验数据和分析，我们得出以下结论：- 在实验中，钢筋探头法和非接触式超声波法都能够准确测量钢筋位置和保护层厚度。
这两种方法具有较高的准确性和适用性，并且比较容易操作。
- 地质雷达法在钢筋位置检测方面表现一般，其精确度受到被测结构材质和混凝土密度的影响，不如前两种方法准确可靠。
4. 总结与展望本实验通过三种不同的方法对钢筋位置和保护层厚度进行检测。
根据实验结果，钢筋探头法和非接触式超声波法是最为可行和准确的方法。
这些方法具有广泛的应用前景，可以在建筑工程中得到有效的应用和推广。
需要注意的是，每种方法都有其局限性和适用范围。
在实际应用中，需要根据具体情况选择最适合的方法，并结合其他检测手段以确保准确性。
钢筋扫描方案扫描方案简介钢筋的质量和布置对于建筑结构的安全和可靠性起着至关重要的作用。
为了确保钢筋的质量和正确布置，钢筋扫描方案应用于建筑工程中。
本文将介绍钢筋扫描方案的原理、应用、方法以及注意事项。
1. 方案原理钢筋扫描方案通过使用特定的技术设备，如地质雷达（GPR）和超声波（UT）来检测和定位混凝土结构中的钢筋。
这些技术设备可以通过测量电磁波的反射和传播速度来获取钢筋的位置和性质。
2. 方案应用钢筋扫描方案被广泛应用于建筑工程的不同阶段，包括设计、施工和维护。
在设计阶段，扫描方案可以帮助确定结构中钢筋的布置和密度，以便进行合理的结构设计。
在施工阶段，扫描方案可以帮助施工人员避免损坏已有的钢筋，确保施工质量。
在维护阶段，扫描方案可以用于监测钢筋的老化和腐蚀情况，及时采取修复和保养措施。
3. 方案方法（1）地质雷达（GPR）扫描：GPR是一种常用的非破坏性检测技术，适用于较浅深度的钢筋探测。
通过测量电磁波在混凝土中的传播和反射情况，可以得到钢筋的位置和密度信息。
（2）超声波（UT）扫描：UT扫描适用于较深深度的钢筋探测。
该方法利用超声波的传播速度来检测钢筋的位置和尺寸，并可以对钢筋的质量进行评估。
（3）扫描数据处理：扫描得到的原始数据需要经过处理和分析，以便得到直观的钢筋分布图和检测报告。
目前，有许多专业软件可用于数据处理和分析，进一步提高扫描方案的准确性和可靠性。
4. 方案注意事项（1）扫描前的准备工作：在进行扫描之前，需要清理和准备扫描区域，确保没有遮挡物和干扰源，以避免对扫描结果造成干扰。
（2）扫描数据的解读：扫描得到的数据需要由专业人员进行解读和分析，准确判断钢筋的位置、尺寸和质量。
（3）与设计图纸的对比：扫描结果应与原始设计图纸进行对比，以发现任何偏差或错误，并及时纠正。
结论钢筋扫描方案是一种重要的建筑工程技术，可以帮助确保钢筋的质量和正确布置。
通过合理应用扫描方案，我们能够提高结构的安全性和可靠性。
地质雷达在工程检测中的应用单位：中铁十七局沪昆客专作者：陈胜伟内容提要地质雷达（Ground Penetrating Radar，简称GPR）是利用超高频宽频带（1MHz~1GHz）短脉冲电磁波探测地下介质分布的一种地球物理勘探方法。
地质雷达采用一个天线发射高频宽频带电磁波，而另一个或多个天线用来接收来自地下介质界面的反射波的方法来进行勘察工作的。
由于电磁波在介质中传播时，其路径，电磁场强度与波形将随所通过介质的电性质和几何形态而变化，因此，根据接收到波的双程走时、幅度与波形资料，可以推断介质的分布和结构。
由于探地雷达的工作频率很高，所以在介质中传播的高、宽频电磁波很少频散，传播速度基本上由介质的介电性决定（所谓频散现象是指波在介质中的传播速度是频率的函数，即速度随频率而变）。
而且探地雷达由于工作频率很高，所以其分辨率也相当高。
随着频率的提高，分辨率会提高，但是探测深度将会减少；随着频率的降低，分辨率会降低，但探测深度将会增加。
所以在实际应用中，我们要选一个适当频率的天线很重要，以保证达到工程的要求并能取得良好的效果。
关键词:地质雷达介电常数滤波采样率1.1 地质雷达的应用领域：1.1.1工程场地勘察地质雷达最早用于工程场地的勘查，包括重要工程场地、铁路与公路路基，用以解决松散层分层和厚度分布，基岩风化层分布，以及节理带断裂带等问题。
有时也用于研究地下水水位分布，普查地下溶洞、人工洞室等。
但由于受自身原理等因素影响,其探测深度还目前还不能满足大多数工程场地的勘察需要。
1.1.2埋设物与考古探察考古是地质雷达应较早的领域，利用雷达探测古建筑基础、地下洞室、瓷器、金属物品等，在国内外有很多成功的例子，如意大利罗马遗址考古、中国三星堆、长江三峡库区考古等项目都应用了雷达技术。
1.1.3 工程质量检测工程检测近年应用领域急速扩大，特别是在中国的重要工程项目中，质量检测广泛采用雷达技术。
铁路公路隧道衬砌、高速公路路面、机场跑道等工程结构普遍采用地质雷达检测。
探地雷达在混凝土施工质量无损检测中的应用董延朋【摘要】阐述了探地雷达在混凝土施工质量无损检测中的工作原理和方法,结合工程实例,介绍了探地雷达在不影响结构安全的前提下检测混凝土内部缺陷的方法和资料处理、解释步骤.【期刊名称】《物探与化探》【年(卷),期】2006(030)005【总页数】3页(P468-470)【关键词】探地雷达;混凝土;无损检测【作者】董延朋【作者单位】山东科技大学,地球信息科学与工程学院,山东,青岛,266510;山东省水利科学研究院,山东,济南,250013【正文语种】中文【中图分类】P631;TN959在工程施工中，混凝土的使用十分普遍，在混凝土浇筑过程中，其内部可能会出现蜂窝、麻面、孔隙或裂缝等缺陷。
如何对混凝土施工质量作一个全面客观的评价是业主、监理和施工三方都十分关注的问题。
混凝土施工质量的无损检测常用的方法主要有探地雷达扫描成像、声波法、回弹法和超声回弹综合法等。
雷达探测作为工程物探中的一种无损检测方法，可快速查明混凝土的内部缺陷，而且探测精度高，成果图像直观、易于解释。
由于探地雷达配备了多种频率的天线，在工程施工检测中，探测深度范围可以从几十厘米到几十米，应用领域更加广泛。
1 探地雷达技术探地雷达是利用高频电磁波(MHz～GHz)以宽频带短脉冲形式，由地面通过发射天线送入地下，电磁波在地下传播时，当遇到存在电性差异的地下介质或目标体时，雷达波部分能量会发生反射返回地面，由接收天线接收，并以波形或图像的形式存储在雷达主机中,以待进一步地分析处理和解释。
[1，2]雷达接收到的信号大小与天线的特性，地层的衰减，目标体的深度和反射特性以及雷达的工作频率和发射功率均有关系。
在仪器性能和地下介质一定的情况下，探测深度主要取决于工作频率的选择及地层的衰减系数。
探地雷达技术用于检测混凝土厚度、内部缺陷和衬砌混凝土与围岩的结合情况。
现场工作时，采用剖面法进行观测，固定天线距和测点距，雷达系统沿测线同步移动，一发一收连续采集形成1幅雷达图像或波形图，通过对雷达扫描图像的判读和识别，可以了解被探测地下目标物的埋深和分布特征。
地质雷达在混凝土结构中的钢筋定位检测中的应用
引言
在混凝土结构工程中，经常会有混凝土内钢筋配置不符合规定的情况，如主筋与箍筋未绑扎、主筋长度不足、钢筋断开、多层钢筋配置不符合要求、节点部位的钢筋布置不符合要求等，不符合《混凝土结构设计规范》、《混凝土结构工程施工质量验收规范》几原设计要求的钢筋配置及施工质量问题。
地质雷达是一种高效高分辨率的无损检测技术，随着地质雷达的技术及应用范围的拓展，已广泛应用于岩土工程勘察，且现已有居多成功案例可证明地质雷达能够解决混凝土结构工程中的钢筋检测。
技术原理
探地雷达是一种对地下或物体内不可见的目标或界面进行定位的电磁技术，是一种浅层高分辨探测技术，最早应用于工程场地勘查、工程质量检测及病害诊断、地下埋设物与考古探察、隧道超前预报。
探地雷达具有无损性、操作携带方便、采集效率高、水平和垂直分辨率高等许多优点，目前正逐渐成为地下隐蔽工程检测的一种有力工具。
随着地质雷达技术的不断发展和实践经验的积累，其应用范围不断扩大，现以广泛应用于岩土工程勘察、工程结构检测等诸多领域。
地质雷达利用高频电磁波以宽频带脉冲形式在地面通过发射天线送入地下，电磁波在地下传播过程中，当遇到目标体如空洞时，会发生反射并返回地面，被接收天线接收，由于电磁波在地下介质中传播时，其路径波形与能量会随着所通过介质的电性质及几何形态不同而变化，因此，通过对电磁波反射信号的旅行时间即双程走时频率幅度与波形变化等时频特征和振幅特征的分析研究，就可以确切了解地下界面或目标体的空间位置及形态。
这是一种非破坏性的探测技术,可以安全地用于建筑工程中的混凝土结构中的检测,并具有较高的探测精度和分辨率。
地质雷达在建筑结构检测中遇到的典型目标体的雷达图像特征为：（1）在钢筋混凝土结构中，视混凝土为均匀介质，钢筋为混凝土中的异常体，电磁波在钢筋与混凝土的接触面产生强反射，波形特征表现为孤立的点状或弧形反射，依此特征来判定钢筋分布情况，确定其位置及可计算保护层厚度；（2）钢板为混凝土内的异常体，电磁波在钢板与混凝土接触面上也会发生强反射，波形特征为水平同相轴，钢板边缘出现绕射现象；（3）当混凝土内有空洞或不同结构物夹层内含有空气是，易形成大的弧形反射同相轴或者杂乱反射，且易产生多次反射波。
因此，正确识别目标体的地质雷达图像特征是进行地质雷达解释的核心。
图1 地质雷达的工作原理示意图
布置方案
图2 剖面法测线布置示意图
实际应用中，地质雷达一般采用剖面法采集方式。
即将地质雷达的发射天线（T）和接收天线（R）以固定间距沿测线方向同步移动，在混凝土结构检测中，一般采用毫米级别的小间距，高频发射接收的采集方式，逐点发射接收。
并根据勘查的地质情况，选择最佳的天线中心频率，并合理设置测量参数，包括采样点数、记录长度、扫描速度、介电常数等测量参数。
这种采集记录方式能够准确反映测线下方各反射界面的形态。
工程案例
勘察内容：某古建筑的结构检测
装置说明：地质雷达，天线中心频率为900MHz，测点间距为0.01m
勘查结果：本次检测应设计方要求，在墙体上布置了2条正交测线，如图3所示。
在钢筋混凝土结构中，钢筋作为混凝土中的异常体。
电磁波在钢筋与混凝土的接触界面上产生强反射，表现为双曲线反射的波形特征，可以因此来判断钢筋布设情况，确定钢筋的位置数量及间距。
且能够从图像上进一步清晰地反映出混凝土厚度及保护层厚度。
从图4和图5中可以看出：
（1）墙厚0.2m，保护层厚度0.08m；
（2）在竖直方向剖面上，横向分布着4条钢筋，间距为0.3m；
（3）在水平方向剖面上，纵向分布着16条钢筋，间距为0.15m；
（4）在所检测的墙体内，钢筋呈网状分布，间距0.3m主筋和间距0.15m辅筋构成单层网结构。
图3 测线布置示意图
图4 水平测线地质雷达成像剖面图
图5 垂直测线地质雷达成像剖面图。
