目录一、工程概况 (2)二、编制目的 (2)三、编制依据 (2)四、施工方法 (3)五、回顶设计 (4)方案一：采用脚手架进行回顶加固后浇带位置 (4)方案二：采用工字钢梁柱进行回顶加固后浇带位置 (6)地下室顶板未与后浇带相交 (11)处理措施 (12)地下车库顶板后浇带回顶专项施工方案一、工程概况工程名称：重固镇福泉山路南侧16-02地块项目建设单位：上海绿地青迈置业有限公司设计单位：上海中森建筑与工程设计顾问有限公司总承包单位：舜杰建设(集团)有限公司监理单位：上海同建工程建设监理咨询有限公司工程地址：本工程位于上海市青浦区重固镇福泉山路南侧16-02 地块，东至：崧建路，南至：大陆家浜河，西至：重艾路，北至：福全山路。
本工程为商住小区，总建筑面积为169798.84㎡，1#楼~25#楼（住宅）、26#楼（商业）、27#楼（KP站）、28#楼-29#楼（P站）、30#楼（垃圾房）、31#楼-32#楼（门卫室）及地下车库，共33个单体，±0.00对应的吴淞高程为5.00m。
本工程人地下车库总建筑面积为45097.71㎡，为地下一层，其中人防总建筑面积为4980.66㎡，平时为汽车库，战时共划分为3个防护单元，属于甲类防空地下室，二等人员掩蔽部，抗力级别为常6级核6级，工程防化等级为丙级。
地下车库耐火等级为一级。
二、编制目的本工程地下车库施工完成进入主体结构施工时就没有场外施工道路和施工场地，根据现场的实际情况和施工的需要，所有PC构件及主体结构时钢筋加工场地、木工加工场全部堆放在地下车库顶板，PC构件及施工材料运输线路覆盖地下车库，运输车通过地下车库顶板部位。
因此，需对地下车库顶板荷载进行验算，并采取相应的加固措施，以保证顶板满足运输要求，同时需要对地下车库顶板后浇带、车辆行驶道路及材料堆放场地进行计算，检验现有结构设计是否满足施工要求，若不满足要求须对顶板采用回顶加固措施。
三、编制依据1、本工程施工图纸2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-994、《建筑施工高处作业安全技术》JGJ80－915、公司《质量、环境、职业健康安全管理体系程序文件》6、《建筑施工手册》（第四版）7、《钢结构设计规范》（GB50017-2003）四、施工方法1、地下底板后浇带清理干净后，延底板后浇带满铺模板作为后浇带的保护措施，具体做法如下图：2、地下顶板后浇带回顶措施2.1地下车库顶板后浇带加固方式分二种：在行车道处、材料堆场处顶板加固采用I20a热轧普通工字钢加固（如下图所示），其余后浇带顶板加固采用钢管加固。
目录一、工程概况 (2)二、编制目的 (2)三、编制依据 (2)四、施工方法 (3)五、回顶设计 (4)方案一：采用脚手架进行回顶加固后浇带位置 (4)方案二：采用工字钢梁柱进行回顶加固后浇带位置 (6)地下室顶板未与后浇带相交 (10)处理措施 (11)地下车库顶板后浇带回顶专项施工方案一、工程概况工程名称：重固镇福泉山路南侧16-02地块项目建设单位：上海绿地青迈置业有限公司设计单位：上海中森建筑与工程设计顾问有限公司总承包单位：舜杰建设(集团)有限公司监理单位：上海同建工程建设监理咨询有限公司工程地址：本工程位于上海市青浦区重固镇福泉山路南侧16-02 地块，东至：崧建路，南至：大陆家浜河，西至：重艾路，北至：福全山路。
本工程为商住小区，总建筑面积为169798.84㎡，1#楼~25#楼（住宅）、26#楼（商业）、27#楼（KP站）、28#楼-29#楼（P站）、30#楼（垃圾房）、31#楼-32#楼（门卫室）及地下车库，共33个单体，±0.00对应的吴淞高程为5.00m。
本工程人地下车库总建筑面积为45097.71㎡，为地下一层，其中人防总建筑面积为4980.66㎡，平时为汽车库，战时共划分为3个防护单元，属于甲类防空地下室，二等人员掩蔽部，抗力级别为常6级核6级，工程防化等级为丙级。
地下车库耐火等级为一级。
二、编制目的本工程地下车库施工完成进入主体结构施工时就没有场外施工道路和施工场地，根据现场的实际情况和施工的需要，所有PC构件及主体结构时钢筋加工场地、木工加工场全部堆放在地下车库顶板，PC构件及施工材料运输线路覆盖地下车库，运输车通过地下车库顶板部位。
因此，需对地下车库顶板荷载进行验算，并采取相应的加固措施，以保证顶板满足运输要求，同时需要对地下车库顶板后浇带、车辆行驶道路及材料堆放场地进行计算，检验现有结构设计是否满足施工要求，若不满足要求须对顶板采用回顶加固措施。
三、编制依据1、本工程施工图纸2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-994、《建筑施工高处作业安全技术》JGJ80－915、公司《质量、环境、职业健康安全管理体系程序文件》6、《建筑施工手册》（第四版）7、《钢结构设计规范》（GB50017-2003）四、施工方法1、地下底板后浇带清理干净后，延底板后浇带满铺模板作为后浇带的保护措施，具体做法如下图：2.2本工程地下车库顶板厚度为300厚C35混凝土，受力纵筋采用HRB400，顶板配筋为12@150，支座处附加筋8~16不等。
地下室顶板及地上楼板后浇带施工要点
工艺流程4：梳子板安装
梳子板安装示意（二）
后浇带两侧混凝土浇筑
后浇带两侧楼板底部支撑架拆除示意图后浇带两侧楼板底部支撑架拆除效
果图
：施工缝剔凿及清理
楼板后浇带施工缝剔凿
工艺流程8：楼板后浇带钢筋绑扎
施工要点：
工艺流程9：后浇带混凝土浇筑、养护
施工要点：
1）后浇带混凝土浇筑前1 小时洒水湿润表面，采用比两侧混凝土高一个等级的微膨胀混凝土进行浇筑，浇筑振捣完成后应采用压光机进行压光，确保后浇带与两侧墙面平齐；
2）根据气候条件采取不同养护措施，保证后浇带混凝土表面保湿保温。
楼板后浇带混凝土浇筑楼板后浇带覆盖养护。
地库顶板桥式后浇带施工工法
地库顶板桥式后浇带施工工法包括以下步骤：
1. 支撑体系施工：在支设顶板支模架体时，后浇带部位设置独立支撑体系，根据回填土厚度，与设计沟通确定架体的稳定性。
2. 后浇带封闭：清理后浇带内侧杂物垃圾，尤其是止水钢板上口部位，经监理检查验收合格后，开始进行后浇带封闭。
封闭后浇带两侧坐浆，放置PC盖板，然后对盖板之间的缝隙封堵。
在有预留孔的预制盖板上安装钢管，将钢管与盖板缝隙之间用加有防水剂的砂浆进行封堵密实，最后盖板上表面做一道水泥砂浆找平层。
3. 防水施工：进行防水层和防水卷材的施工。
4. 回填土施工：顶板防水层保护层混凝土施工完成且强度达到C20以上后，开始回填覆土至室外设计标高。
5. 后浇带混凝土浇筑：按照设计要求进行后浇带混凝土的浇筑和养护。
安全、文明施工方案编制：审核：审批：浙江省东阳第三建筑工程有限公司-烟台分公司2013 年月日第一节·编制依据1、施工图纸工程名称：依云小镇景观示范区楼座住宅小区二期工程建设单位：烟台海信房地产开发有限公司建设地点：烟台市开发区设计单位：烟台市建筑设计研究股份有限公司施工部位:地下车库±0.000以下2、主要规范、规程：1)、混凝土结构工程施工质量验收规范GB50204-20022)、混凝土泵送施工技术规程JGJ/T10-953、工程概况：烟台开发区依云小区二期住宅楼工程，位于206国道以南，云龙山以西。
总建筑面积约86957.08平方米，多层建筑，共分17个单体工程和南地下车库，均为框架结构。
其中1#、2#、3#、5#、6#、9#、10#、12#、14#、16#、19#、22#楼均为6层；4#、8#、11#、15#楼均为5层；7#楼为2层。
最大建筑高度为16.3米，层高2.9米。
4、各部位混凝土具体情况：部位: 地下底板和顶板基础垫层:C15基础底板:C35墙、柱:C35顶板、梁C35基础底板、地下室外墙均为防水混凝土，抗渗等级为P6。
第二节·施工流水段的划分1）本工程在地下室底板和地下室结构中设置宽度为800mm的后浇带，底板按后浇带划分浇筑，不留施工缝。
地下结构以后浇带为界,分为4个施工段，顶板结构以后浇带为界与基础底板相同。
第三节·后浇带构造(1)底板后浇带构造底板后浇带构造如下图：（2）楼层后浇带构造楼层后浇带构造如下图：第四节·混凝土的施工(1)工艺流程:作业准备→混凝土搅拌、运输→混凝土浇筑与振捣→混凝土表面找平压实→混凝土养护。
(2)后浇带混凝土浇筑:1)后浇带使用钢板网进行支挡，支模时，对先浇混凝土凿毛清洗。
在混凝土浇筑之前应清除杂物并进行湿润，并应刷与混凝土成分相同的水泥砂浆。
2)后浇带新旧混凝土接茬部位采用设置企口的防水措施。
后浇带及施工缝施工措施后浇带及施工缝施工措施一、后浇带处理方法：本工程在地下室底板和首层板设置宽度为1000mm的后浇带，在本工程施工中,结合公司以往施工经验，后浇带处采用快易收口网做新旧混凝土接茬处的隔离带。
后浇带采用快易收口网施工，后浇带处的钢筋不断开。
后浇带在混凝土浇筑完60天后,用高一级掺有12%AEA微膨胀剂的微膨胀混凝土浇灌密实；浇筑前应进行钢筋除锈，清除浮浆、碎石等杂物,并冲洗干净.1、地下室底板处后浇带施工措施⑴、底板、地梁后浇带在底板混凝土施工完毕后用九夹板封盖，并派人检查，以防杂物落入其中.⑵、将底板、地梁处后浇带加深，在浇筑混凝土前清理干净,并请有关单位进行隐蔽验收，然后浇筑封堵混凝土，如下图：⑶、地下室底板后浇带处做防水加强层，防水加强层向两边延伸的长度不小于500mm，其上防水保护层做成入图所示向下凹入的形状，其加深深度为200mm，在浇筑后浇带微膨胀混凝土之前，先清理后浇带内的杂物并在加深的部分浇筑与垫层强度相同的水泥砂浆，然后浇筑掺加膨胀剂的微膨胀混凝土.施工中注意，防水保护层的强度不低于C10即垫层的强度。
2、地下室后浇带遇地梁处理措施：底板后浇带在地梁处采用用快易收口网封挡，既可以保证质量，施工方便，且便于后浇带清理,后浇带处梁宽梁深局部加大200mm。
具体如下图：3、地下室外墙后浇带施工措施本工程中设计要求后浇带混凝土的浇筑在结构完成之后60天进行,为了避免回填土施工期间对地下室外墙防水的影响，要采取一定的施工措施。
⑴、在地下室外墙后浇带部位,外侧砌筑长1500mm、宽2800mm的砖井.地下室底板标高为-13。
40m，待整个地下室施工完毕之后，此砖井的高度达到将近14m，故在拐角处增设两道构造柱，其内配4φ16的构造钢筋，同时在每一结构层位置处砖井设一道圈梁。
⑵、待土方回填之后,施工人员进入砖井支设后浇带处模板。
每层预留混凝土浇筑孔,使混凝土的浇筑高度不超过3000mm。
地下室顶板沉降后浇带预封闭施工技术地下室顶板沉降后浇带预封闭施工技术1. 引言地下室作为现代建筑中重要的组成部分，承担着诸多功能，在城市建设中发挥着重要的作用。
然而，地下室施工过程中常常会遇到一些问题，例如地下室顶板沉降。
为了解决这个问题，浇带预封闭施工技术应运而生。
本文将深入探讨地下室顶板沉降后浇带预封闭施工技术的意义、方法和优势。
2. 地下室顶板沉降的问题地下室施工中，由于地下水位及地基情况等因素的影响，地下室顶板常常会发生沉降现象。
这种沉降现象不仅对地下室的安全性造成威胁，还会对地上建筑物造成不利影响。
如何提前预防和解决地下室顶板沉降问题，是一个亟待解决的课题。
3. 浇带预封闭施工技术的意义浇带预封闭施工技术是一种旨在解决地下室顶板沉降问题的创新技术。
它通过提前施工混凝土浇筑带，预防并减轻地下室顶板的沉降。
这种技术的意义在于保证地下室的安全性、延长地下室的使用寿命，并在一定程度上提高了地下室的抗震性能。
4. 浇带预封闭施工技术的具体做法浇带预封闭施工技术的具体做法包括以下几个步骤：（1）确定浇带设计参数：根据地下室的结构和荷载情况，确定合适的浇带宽度、厚度和材料等设计参数。
（2）施工浇筑浇带：在地下室施工过程中，提前安排浇筑浇带的工序，选用合适的混凝土材料进行浇筑。
（3）预封闭浇带：在地下室顶板沉降前，使用密封材料将浇带预封闭，以防止浇筑后的混凝土被外界环境侵蚀。
（4）地下室施工：在地下室顶板沉降后，进行地下室其他部分的施工工作，如墙体、地板等。
5. 浇带预封闭施工技术的优势浇带预封闭施工技术相比传统的地下室施工方法具有以下几个优势：（1）保证地下室的安全性：通过预防和减轻地下室顶板沉降，保证地下室的结构安全，提高地下室的抗震能力。
（2）延长地下室的使用寿命：减少地下室顶板沉降带来的损坏，延长地下室的使用寿命。
（3）提高施工效率：浇带预封闭施工技术能够提前完成地下室顶板的施工，在地下室沉降后直接进行其他部分的施工，从而提高了施工效率。
《结构后浇带施工方法及技术措施》一、设计结构后浇带的作用：1、收缩后浇带：收缩后浇带是为解决钢筋混凝土结构在强度增长过程中因温度变化、混凝土收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝而设置。
后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔30-40m设置一道，缝宽一般为800㎜。
2、沉降后浇带：沉降后浇带是为解决联体结构高低差所产生的沉降不均，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力而设置，通常设置在高低变化的低结构部位，沿高结构贯通设置，缝宽一般为800㎜。
3、加强带：当混凝土结构超长过多时，设置后浇带不能解决混凝土收缩和温度变化问题时，在适当位置设置膨胀加强带，可以增大伸缩缝最大间距，而且可以用膨胀加强带取代部分施工后浇带，从而实现混凝土的连续浇筑即无缝施工。
二、后浇带的浇筑控制：一般设计主楼与地下车库（裙房）相连部位为沉降后浇带，其他部位为收缩后浇带。
沉降后浇带的混凝土浇筑时间为主楼结构封顶后60天浇筑，或经沉降观测其两侧沉降稳定后浇筑。
收缩后浇带的浇筑时间为相应楼层顶板浇筑完成后60天浇筑。
所有后浇带在混凝土浇筑前，严禁拆除和松动其两侧的支撑体系。
后浇带混凝土应采用比相应结构设计高一级的微膨胀混凝土浇筑。
三、施工质量控制：1、模板：（1）底板、顶板后浇带模板支设：地下室底板后浇带采用碎拼法配制木模支设，以便于拆除。
利用小碎块多层板，5×10cm方木进行拼配，可采取企口型和凸口型垂直支设，设计有止水钢板时，将止水板加牢稳固好：如采取钢板网支设时，必须用双层钢板网，内侧一层密格网，外侧一层25×15×2.0厚的钢板网，后浇带内设钢筋支撑，见下图：墙体后浇带采用碎拼法支模，采用小碎块多层板，背后支顶木方定位加固。
外围防水墙体施工缝同样采用碎拼法支模。

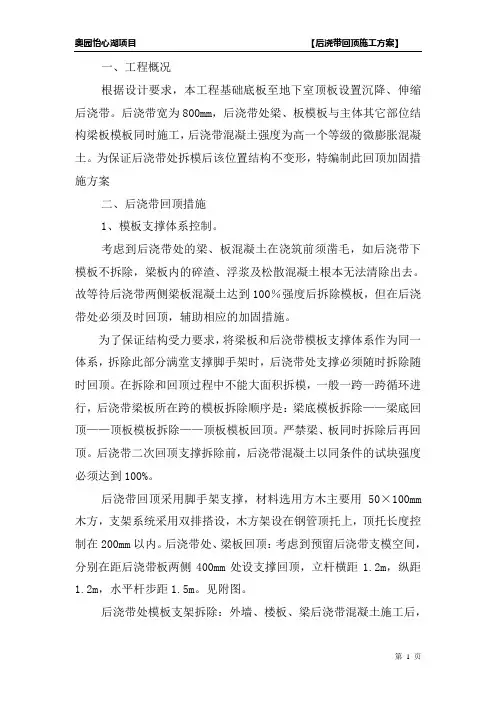

一、工程概况根据设计要求，本工程基础底板至地下室顶板设置沉降、伸缩后浇带。
后浇带宽为800mm，后浇带处梁、板模板与主体其它部位结构梁板模板同时施工，后浇带混凝土强度为高一个等级的微膨胀混凝土。
为保证后浇带处拆模后该位置结构不变形，特编制此回顶加固措施方案二、后浇带回顶措施1、模板支撑体系控制。
考虑到后浇带处的梁、板混凝土在浇筑前须凿毛，如后浇带下模板不拆除，梁板内的碎渣、浮浆及松散混凝土根本无法清除出去。
故等待后浇带两侧梁板混凝土达到100％强度后拆除模板，但在后浇带处必须及时回顶，辅助相应的加固措施。
为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系，拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶。
在拆除和回顶过程中不能大面积拆模，一般一跨一跨循环进行，后浇带梁板所在跨的模板拆除顺序是：梁底模板拆除——梁底回顶——顶板模板拆除——顶板模板回顶。
严禁梁、板同时拆除后再回顶。
后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。
后浇带回顶采用脚手架支撑，材料选用方木主要用50×100mm 木方，支架系统采用双排搭设，木方架设在钢管顶托上，顶托长度控制在200mm以内。
后浇带处、梁板回顶：考虑到预留后浇带支模空间，分别在距后浇带板两侧400mm处设支撑回顶，立杆横距1.2m，纵距1.2m，水平杆步距1.5m。
见附图。
后浇带处模板支架拆除：外墙、楼板、梁后浇带混凝土施工后，同条件试块强度达到100%后拆除支撑。
支撑体系拆除时遵循先支后拆的原则进行施工。
并且在拆除后浇带支撑体系时对工人进行专门的安全技术交底。
3、两侧接缝收口控制。
采用钢丝网，制作的钢丝网片必须绷紧，并且钢丝网片与钢筋支架绑扎必须结实、牢固；钢丝网片板与钢丝网片板之间的接口及下口 50mm 保护层的接口必须封闭，50mm保护层露口下方遇底板纵向钢筋处可采用将下翻网片剪开；浇筑混凝土过程中振捣棒宜离钢丝网片应控制在 300mm 左右，避免强振及贴边振捣，并且严格控制振点间距在 400mm 左右。
浇处及通车部位施工及加BB方案工租名称：台州审第一人民BtiBt迁理工«L（—期）；徳设草tit：台州竹矣―人民BSJBt;设计单位：深拥Ttrx筑设计研究总决祈K公匍；黄岩睦理我工《质畳监骨站；&秦单位：輸工业金华工《勘骑决；M«tm：浙h五洲工观顶目・3awrwi公匍；浙H雄*设亦根公F;1、工fluent本工程位于浙江省台州市黄岩区，工程场地东側为金帯路，南侧为黃长放射线路.两側为二环西路，北側与东南泾河相连。
场地地势平坦，场地现状标高约为黄海高程5. 5m o2、心C设计低况本工程地下瓷一层结构，地下一层为停车库.贷堂.发电机房，排风机房，消防水池等，地上部分为门诊医技楼（5层），内外科住院楼（15层），总理戏面积为140840. 53 nf, 其中地上部分建筑面积为104078. 8 nf,其中门诊医技楼建筑面积为46938. 7 nf,内外科住陝樓面积57140. 1 m1.地下部分理筑面积为36716. 73 nf o高狸设计：本工狸±0.000相对于黄海高程为5. 5m,现场地白然标高为3. 5%各单体X袋伶征、结柚轸虑.:各覃体平面汆应下:主体阶接施工平面亦量示应BB :IHI 1-1—厂L—丄—KIMMtH二、頂极后浇佈部位加B0及施工方案:1、后浇於平ttMTJt示应8B：H—)11卵M M H M）vn H2、盾戒於设JU*况：本工程1层地下宝底板及顶板以后浇带为界共分为22个氏块. 除15层主楼部位四圈为沉降后浇帯外.其余地下瓷部分、多层部分皆为伸缩后浇帯。
后浇帯宽度为800mm, 做法详见诛计图嫔。
3.后規於设计耍灰：（结构设计总说明二. Qt-02、M8^）1）收缩后浇帯：在两侧混凝土龄期达到30天，并经设计同意后浇筑；沉降后浇帯：在主体结构顶板浇筑14天后，提供沉降观测数据，经设计同意后浇筑。
2）后浇带应采用填充用膨胀混凝土浇筑. 其强度等级比两侧混凝土提高一级，且＞C30o浇筑时温度宜低于两侧£昆凝土浇筑时的温度° 在条件允许的情况下.后浇带应在低温时封闭。
