三菱模拟量控制与编程

1、概述FX 0N -3A 包含两路输入通道和一路输出通道。

输入通道将外部输入的模拟信号转换成内部的数字信号（A/D 转换），输出通道将内部的数字信号转换成外部的模拟信号（D/A 转换）根据接线不同，可以选择电压信号或电流信号的模拟输入或模拟输出，模拟输入通道或模拟输出通道的可接受范围为DC 0~10V 、DC 0~5V 或DC 4~20mAFX 0N -3A 可以连接到FX 1N 、FX 2N 、FX 1NC 或FX 2NC 系列的可编程控制器（以后称之为PLC ）所有的数据传输和参数设置均通过PLC 程序进行控制与调整2、外形尺寸重量：0.2千克 单位：毫米(英寸)3、规格特性 3.1、通用规格 项 目 内 容模拟电路 DC 24V±10% 90mA （由PLC 内部供电）电源 数字电路DC 5V 30mA （由PLC 内部供电）绝缘承受电压 AC 500V 1分钟（所有端子与外壳之间）绝缘方式 模拟电路、数字电路与PLC 间光耦隔离、主电源AC/DC 转换器隔离模拟量输入输出间绝缘（各通道间不绝缘） 数字位 8位（0~255）（数字值在0以下的固定为0；在255以上的固定为255）模拟范围 DC 0~10V 、DC 0~5V 、DC 4~20mA数字范围 0~250分辨率 40mV （10V/250）、20mV （5V/250）、0.064mA [(20-4)/250 mA]集成精度 ±1%（满量程）适用PLC FX 1N 、FX 2N 、FX 1NC （需要FX 2NC -CNV-IF ）或FX 2NC （需要FX 2NC -CNV-IF ）输入输出 占用点数占用8点PLC 的输入或输出（可算作输入或输出任一方占用）3.2、模拟量输入规格 项 目 电压输入电流输入模拟输入范围DC 0~10V 、DC 0~5V （输入电阻200k Ω） 绝对最大输入：-0.5V~15VDC 4~20mA （输入电阻250Ω） 绝对最大输入：-2mA~60mA输入特性 不可以混合使用电压输入和电流输入两路通道均为同一特性 扫描执行时间（TO 命令处理时间×2）+FROM 命令处理时间输入模拟电压转换数字值: 255×10÷10.2=250输入模拟电流转换数字值: 255×(20–4)÷(20.32–4)=2503.3、模拟量输出规格项 目 电压输入电流输入模拟输入范围 DC 0~10V 、DC 0~5V （负载电阻1k~1M Ω）DC 4~20mA（负载电阻500Ω以下）扫描执行时间 TO 命令处理时间×3输出数字值转换模拟电压值: 255×10÷250=10.2 输出数字值转换模拟电流值: 255×(20–4)÷250+4=20.324、端子配线两路输入通道均为同一特性，不可以混合使用电压输入和电流输入当使用电流输入时，应确保[VIN*]端子和[IIN*]端子短路连接（电压输入时不可短接） 当电压输入或输出存在波动或大量噪声时，应在位置*2处连接0.1~0.47uF 25V DC 的电容5、与PLC的连接FX0N-3A在FX2N-16M□、FX2N-32M□、FX2N-32E□（□=R/S/T）中可以连接2台 FX0N-3A在FX2N-48M□、FX2N-48E□、FX2N-64M□、FX2N-80M□、FX2N-128M□（□=R/S/T）中可以连接3台6、程序设计 6.1、流程控制对基本单元给予被连接的特殊模块选择，模块号码由靠近基本单元开始，以NO.0→NO.1→NO.2……NO.7的顺序继续下去。

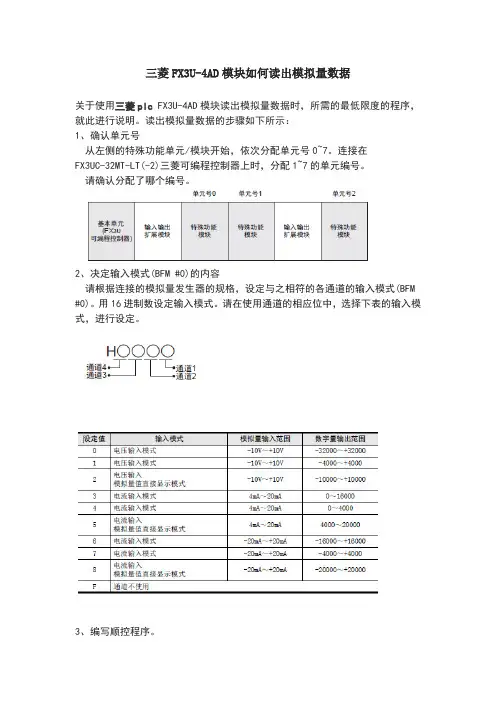

三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。

读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。

连接在
FX3UC-32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。

请确认分配了哪个编号。

2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。

用16进制数设定输入模式。

请在使用通道的相应位中，选择下表的输入模式，进行设定。

3、编写顺控程序。

. 在H****中，请输入步骤2中决定的输入模式。

. 在□中，请输入步骤1中确认的单元号。

程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。

4、传送顺控程序，确认数据寄存器的内容。

1)、请传送顺控程序，运行可编程控制器。

2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器(D0~D3)中。

3)、请确认数据是否保存在D0~D3中。

（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。

读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。

连接在FX3UC-
32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。

请确认分配了哪个编号。

2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。

用16进制数设定输入模式。

请在使用通道的相应位中，选择下表的输入模式，进行设定。

3、编写顺控程序。

. 在H****中，请输入步骤2中决定的输入模式。

. 在□中，请输入步骤1中确认的单元号。

程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。

4、传送顺控程序，确认数据寄存器的内容。

1)、请传送顺控程序，运行可编程控制器。

2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器(D0~D3)中。

3)、请确认数据是否保存在D0~D3中。

三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用......１．概述模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。

输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。

FX2N系列常用的PLC模拟量输入/输出模块如图所示。

此主题相关图片如下，点击图片看大图：模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。

模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。

2．模拟量输入/输出单元以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。

F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。

F2-6A模块与F1、F2系列PLC连接示意图如下：此主题相关图片如下，点击图片看大图：3．A/D转换、D/A转换1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。

如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。

2）A/D转换（A/D、AI）的作用。

3）D/A转换（D/A、AO）的作用。

4．几种常见模拟量输入/输出模块简介：1）模拟量输入模块FX-4AD。

FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。

2）热电偶温度传感器模拟量输入模块FX-4AD-TC。

FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。

3）模拟量输出模块FX-2DA。

FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用......１．概述模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。

输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。

FX2N系列常用的PLC模拟量输入/输出模块如图所示。

此主题相关图片如下，点击图片看大图：模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。

模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。

2．模拟量输入/输出单元以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。

F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。

F2-6A模块与F1、F2系列PLC连接示意图如下：此主题相关图片如下，点击图片看大图：3．A/D转换、D/A转换1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。

如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。

2）A/D转换（A/D、AI）的作用。

3）D/A转换（D/A、AO）的作用。

4．几种常见模拟量输入/输出模块简介：1）模拟量输入模块FX-4AD。

FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。

2）热电偶温度传感器模拟量输入模块FX-4AD-TC。

FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。

3）模拟量输出模块FX-2DA。

FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。

三菱PLC编程指令第一部分软元件的功能与代号一、输入继电器（X）输入继电器与输入端相连，它是专门用来接受PLC外部开关信号的元件。

PLC 通过输入接口将外部输入信号状态（接通时为“1”，断开时为“0”）读入并存储在输入映象寄存器中。

如图3-2所示为输入继电器X1的等效电路。

输入继电器必须由外部信号驱动，不能用程序驱动，所以在程序中不可能出现其线圈。

由于输入继电器（X）为输入映象寄存器中的状态，所以其触点的使用次数不限。

FX系列PLC的输入继电器以八进制进行编号，FX2N输入继电器的编号范围为X000~X267（184点）。

注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。

例如：基本单元FX2N-64M 的输入继电器编号为X000~X037（32点），如果接有扩展单元或扩展模块，则扩展的输入继电器从X040开始编号。

二、输出继电器（Y）输出继电器是用来将PLC内部信号输出传送给外部负载（用户输出设备）。

输出继电器线圈是由PLC内部程序的指令驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载。

如图3-3所示为输出继电器Ｙ０的等效电路。

图3-3 输出继电器的等效电路每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

FX系列PLC的输出继电器也是八进制编号其中FX2N编号范围为Y000~Y267（184点）。

与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。

在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。

三、通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

FX3U-4AD模拟量编程实例随着工业自动化技术的不断发展，PLC（可编程逻辑控制器）在生产现场的应用越来越广泛。

在工业控制中，模拟量信号的采集和处理是非常重要的一环。

而Mitsubishi的FX3U-4AD模块提供了方便、可靠的模拟量信号采集解决方案。

本文将通过一个简单的实例，介绍FX3U-4AD模块的编程方法，帮助读者更好地了解如何利用该模块进行模拟量信号处理。

一、硬件连接1. 将FX3U-4AD模块插入FX3U PLC的扩展槽中，确保连接牢固。

2. 将模拟量输入信号接入FX3U-4AD模块的对应通道上。

注意信号接入时的极性，确保接线正确无误。

3. 完成硬件连接后，接通PLC电源，确保模块供电正常。

二、参数设置1. 在GX Works2或者GX Developer软件中，打开PLC程序。

2. 找到FX3U-4AD模块的参数设置界面，配置模块的工作参数，如采样频率、输入范围、滤波方式等。

根据实际需求进行设置，并保存配置。

三、PLC编程1. 在PLC程序中定义模拟量输入的位置区域，如I0、I1等，对应FX3U-4AD模块的输入通道。

2. 编写PLC程序，使用模块提供的指令对模拟量信号进行采集和处理。

例如可使用ADPR指令读取模拟量输入数值，并存储到寄存器中。

3. 根据实际需求，可以在程序中添加逻辑控制，对采集的模拟量数据进行判断和处理，以实现预定的控制功能。

可以根据模拟量信号的大小控制执行器的运行状态，实现自动化控制。

四、调试和运行1. 在程序编写完成后，将PLC联机，并下载程序到PLC中。

2. 通过外部模拟量信号源，输入不同的模拟量信号，观察PLC程序的运行状态和输出结果，进行调试和验证。

3. 调试完成后，将系统投入运行，观察系统的实际工作情况，以确保模块的正常工作和控制效果的实现。

通过上述简单的实例，我们了解了FX3U-4AD模块的硬件连接、参数设置和PLC编程方法。

我们也看到了模拟量输入信号的采集和处理在工业自动化控制中的重要性。

三菱PLC编程及指令详解1三菱PLC 编程及指令详解三菱PLC 编程第一部分软元件的功能与代号一、输入继电器(X)输入继电器与输入端相连，它是专门用来接受PLC 外部开关信号的元件。

PLC 通过输入接口将外部输入信号状态(接通时为“1”，断开时为“0”)读入并存储在输入映象寄存器中。

如图3-2 所示为输入继电器X1 的等效电路。

输入继电器必须由外部信号驱动，不能用程序驱动，所以在程序中不可能出现其线圈。

由于输入继电器(X)为输入映象寄存器中的状态，所以其触点的使用次数不限。

FX 系列PLC 的输入继电器以八进制进行编号，FX2N 输入继电器的编号范围为X000~X267(184 点)。

注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。

例如:基本单元FX2N-64M的输入继电器编号为X000~X037(32 点)，如果接有扩展单元或扩展模块，则扩展的输入继电器从X040 开始编号。

二、输出继电器(Y)输出继电器是用来将PLC 内部信号输出传送给外部负载(用户输出设备)。

输出继电器线圈是由PLC 内部程序的指令驱动，其线圈状态传送给输出单元，2再由输出单元对应的硬触点来驱动外部负载。

如图3-3 所示为输出继电器,,的等效电路。

图3-3 输出继电器的等效电路每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

FX 系列PLC 的输出继电器也是八进制编号其中FX2N 编号范围为Y000~Y267(184点)。

与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。

在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。

三、通用辅助继电器(M0,M499)FX2N 系列共有500 点通用辅助继电器。

通用辅助继电器在PLC 运行时，如果电源突然断电，则全部线圈均OFF。
