电力电子技术实验报告全一、实验目的本次电力电子技术实验旨在加深学生对电力电子器件工作原理的理解，掌握其基本应用和设计方法，提高学生的动手能力和解决实际问题的能力。

二、实验原理电力电子技术是利用电子器件对电能进行高效转换和控制的技术。

通过电力电子器件，可以实现电能的变换、分配和控制，广泛应用于工业、交通、能源等领域。

常见的电力电子器件包括二极管、晶闸管、IGBT等。

三、实验设备和材料1. 电力电子实验台2. 晶闸管、IGBT等电力电子器件3. 电阻、电容、电感等基本电子元件4. 示波器、万用表等测量仪器5. 连接线、焊锡等辅助材料四、实验内容1. 晶闸管触发电路的搭建与测试2. 单相桥式整流电路的设计和测试3. 三相桥式整流电路的设计与测试4. PWM控制技术在电能转换中的应用5. IGBT驱动电路的设计与测试五、实验步骤1. 根据实验要求，设计电路图，并选择合适的电力电子器件和电子元件。

2. 在实验台上搭建电路，注意器件的连接方式和电路的布局。

3. 使用示波器和万用表等测量仪器，对电路进行测试，记录实验数据。

4. 分析实验数据，验证电路设计的正确性和性能指标。

5. 根据实验结果，调整电路参数，优化电路性能。

六、实验结果与分析通过本次实验，我们成功搭建了晶闸管触发电路、单相桥式整流电路、三相桥式整流电路，并对PWM控制技术在电能转换中的应用进行了测试。

实验结果表明，所设计的电路能够满足预期的性能要求，验证了电力电子器件在电能转换和控制方面的重要作用。

七、实验总结通过本次电力电子技术实验，我们不仅加深了对电力电子器件工作原理的理解，而且提高了实践操作能力和问题解决能力。

实验过程中，我们学会了如何设计电路、选择合适的器件和元件，以及如何使用测量仪器进行测试和数据分析。

这些技能对于我们未来的学习和工作都具有重要意义。

八、实验心得在本次实验中，我们体会到了理论与实践相结合的重要性。

通过亲自动手搭建电路，我们更加深刻地理解了电力电子技术的原理和应用。

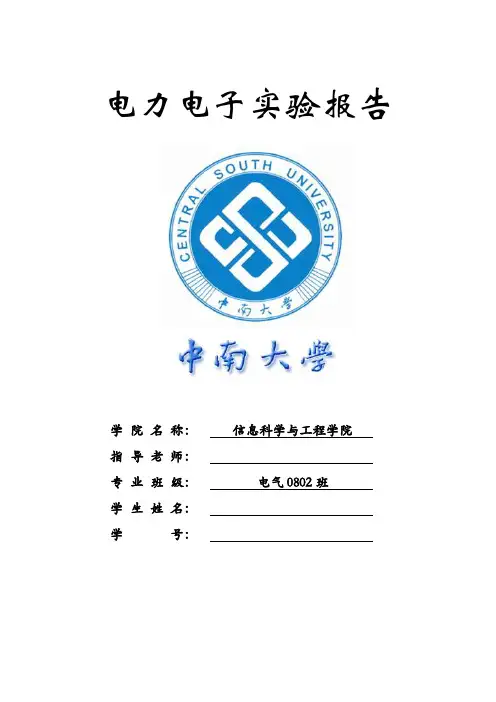

电力电子实验报告学院名称：信息科学与工程学院指导老师：专业班级：电气0802班学生姓名：学号：目录实验1-1 三相脉冲移相触发电路------------------------3一、实验目的-------------------------------------------------------3二、实验内容---------------------------------------------------- --3三、实验电路原理------------------------------------------------3四、实验设备------------------------------------------------------4五、实验步骤和方法---------------------------------------------4实验1-2 三相桥式整流电路的研究---------------------5一、实验目的------------------------------------------------------5二、实验内容------------------------------------------------------5三、实验设备------------------------------------------------------5四、实验步骤和方法---------------------------------------------5五、注意事项------------------------------------------------------9六、实验原理------------------------------------------------------9七、实验结果------------------------------------------------------10实验1-3 三相桥式变流电路反电动势负载的研究-11一、实验目的------------------------------------------------------11二、实验内容------------------------------------------------------11三、实验设备------------------------------------------------------11四、实验步骤和方法---------------------------------------------11五、实验结果------------------------------------------------------13实验1-4 单相交流调压电路----------------------------14一、实验目的------------------------------------------------------14二、实验内容------------------------------------------------------14三、实验设备------------------------------------------------------14四、实验步骤和方法---------------------------------------------14五、实验原理------------------------------------------------------16六、实验结果------------------------------------------------------16实验心得-----------------------------------------------------18实验1-1 三相脉冲移相触发电路一、实验目的：1.熟悉了解集成触发电路的工作原理及双脉冲形成过程2.掌握集成触发电路的应用二、实验内容：1.集成触发电路的调试2.各点波形的观察与分析三、实验电路原理三相脉冲移相触发电路，采用三片集成芯片KJ004（或KC04）及外电路组成，以锯齿波移相的方式确定六个晶闸管的触发脉冲，根据输入控制电压U ct的变化，改变晶闸管的整流控制角α或逆变控制角β。

电力电子实验报告学院名称电气信息学院专业班级电气自动化03班学号学生姓名指导教师实验一电力晶体管(GTR)驱动电路研究一．实验目的1．掌握GTR对基极驱动电路的要求2．掌握一个实用驱动电路的工作原理与调试方法二．实验内容1．连接实验线路组成一个实用驱动电路2．PWM波形发生器频率与占空比测试3．光耦合器输入、输出延时时间与电流传输比测试4．贝克箝位电路性能测试5．过流保护电路性能测试三．实验线路四．实验设备和仪器1．MCL-07电力电子实验箱2．双踪示波器3．万用表4．教学实验台主控制屏五．实验方法1．检查面板上所有开关是否均置于断开位置2．PWM波形发生器频率与占空比测试（1）开关S1、S2打向“通”，将脉冲占空比调节电位器RP顺时针旋到底，用示波器观察1和2点间的PWM波形，即可测量脉冲宽度、幅度与脉冲周期，并计算出频率f与占空比D当S2通，RP右旋时：当S2断，RP右旋时：当S2通，RP左旋时：当S2断，RP左旋时：（2）将电位器RP左旋到底，测出f与D。

（3）将开关S2打向“断”，测出这时的f与D。

（4）电位器RP顺时针旋到底，测出这时的f与D。

（5）将S2打在“断”位置，然后调节RP，使占空比D=0.2左右。

3．光耦合器特性测试（1）输入电阻为R1=1.6K 时的开门，关门延时时间测试a．将GTR单元的输入“1”与“6”分别与PWM波形发生器的输出“1”与“2”相连，再分别连接GTR单元的“3”与“5”，“9”与“7”及“6”与“11”，即按照以下表格的说明连线。

b．GTR单元的开关S1合向“”，用双踪示波器观察输入“1”与“6”及输出“7”与“11”之间波形，记录开门时间ton（含延迟时间td和下降时间tf）以及关门时间toff（含储存时间ts和上升时间tr）对应的图为：（2）输入电阻为R2=150 时的开门，关门延时时间测试将GTR单元的“3”与“5”断开，并连接“4”与“5”，调节电位器RP顺时针旋到底（使RP短接），其余同上，记录开门、关门时间。

电力电子实验报告电力电子实验报告引言：电力电子是现代电气工程领域中重要的研究方向之一，它涉及到电力的转换、控制和调节等方面。

本次实验旨在通过实际操作，加深对电力电子原理的理解，并掌握电力电子器件的使用和调试技巧。

一、实验目的本次实验的主要目的是通过搭建电力电子系统，实现对交流电的变换、控制和调节，掌握电力电子器件的使用和调试技巧，加深对电力电子原理的理解。

二、实验装置与方法实验装置包括交流电源、电力电子器件（如整流器、逆变器等）、控制电路以及负载等。

实验方法主要是通过搭建电路，调试参数和观察输出结果，来验证电力电子原理。

三、实验内容1. 整流器实验通过搭建单相半波整流电路，将交流电转换为直流电。

调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。

2. 逆变器实验通过搭建单相半桥逆变电路，将直流电转换为交流电。

调节输入电压和负载电阻，观察输出的交流电压波形和电压波动情况，并记录实验数据。

3. DC-DC变换器实验通过搭建DC-DC变换电路，将直流电转换为不同电压的直流电。

调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。

4. AC-DC变换器实验通过搭建AC-DC变换电路，将交流电转换为直流电。

调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。

四、实验结果与分析在整流器实验中，通过调节输入电压和负载电阻，可以得到稳定的直流输出电压。

而在逆变器实验中，通过调节输入电压和负载电阻，可以得到稳定的交流输出电压。

在DC-DC变换器和AC-DC变换器实验中，通过调节输入电压和负载电阻，可以得到不同电压的直流输出。

实验结果表明，电力电子器件能够有效地实现对电能的变换、控制和调节。

通过调整电路参数，可以实现不同电压、频率和波形的输出。

这为电力系统的稳定运行和能源的高效利用提供了技术支持。

五、实验总结通过本次实验，我深入了解了电力电子的基本原理和应用。

实验一、单相桥式全控整流电路
一、实验目的
1、掌握单相桥式全控整流电路的基本组成和工作原理。

2、熟悉单相桥式全控整流电路的基本特性。

二、实验操作步骤
1、打开SIMULINK仿真平台；
2、提取电路元件模块，组成单相桥式整流电路的主要元件有交流电源、晶闸管、RLC负载等；
3、参数设置
4、连接组成仿真电路
5、设置仿真参数
三、实验报告
1、通过实验，分析单相全控整流电路的工作特性及工作原理。

2、分析桥式全控整流较半波可控整流电路的优缺点。

3、观察并绘制有关实验波形。

（1）触发角为1200和600带电阻负载时的整流电路的输出电压、电流、输出电压平均值的波形，及晶闸管的电压、电流波形；
120度：
60度：
0度：
（2）触发角为300 和600带阻感负载时的整流电路的输出电压、电流、输出电压平均值的波形，及晶闸管的电压、电流波形。

30度：
60度：
0度：。

电力电子实验报告-电气实验一同步信号为锯齿波的触发电路一、实验目的1．加深理解同步信号为锯齿波的触发电路的工作原理及各元件的作用。

2．掌握锯齿波同步触发电路的测量与调试方法。

3．掌握三相半波、三相桥式可控整流电路中主电路与触发脉冲的相位配合关系。

二、实验属性验证性实验三、实验设备及仪器NMCL-Ⅲ型电力电子及电气传动教学实验台1台双踪示波器1台数字万用表1块四、实验要求1．阅读教材中“同步信号为锯齿波的触发电路”的内容，掌握其工作原理。

2．掌握同步信号为锯齿波的触发电路的调试，会正确观察和分析各点波形。

3．理解三相半波、三相桥式可控整流电路中主电路与触发脉冲的相位配合关系。

4．按规定完成实验报告。

五、实验电路和原理同步信号为锯齿波的触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”有关教材。

实验电路原理图见图3-1图3-1 同步信号为锯齿波的触发电路7．调节Uct 使α＝60°，观察“1”~“6”点波形及输出脉冲U G1 K1间的波形。

记下各波形的幅 值与宽度，注意各波形间相位关系的对应。

同时标出各波形的幅值与宽度。

8．测绘Uct 和α的关系，即α＝f（Uct ），并记0° 30° 60° 90° 120° 150° 180°Uct 7.06 5.97 4.72 3.39 1.9 0-----表3.1 Uct和α的对应关系U 2U 6U 6录于表3.1中。

八、实验报告要求1．实验中记录的波形。

o0=αo 30=αo60=αo 90=α图3-2 脉冲移相范围o120=α3和4点波形1和2点波形2.R 1过大过小会出现什么问题？答：导致2点电压过低锯齿波宽度过窄，过小锯波宽度过宽。

3．总结锯齿波同步触发电路移相范围测试方法，其脉冲移相范围大小与哪些量有关？答：测试方法:调节偏移电压Up用示波器观察6点的波形当Uct=0时，为最大移相角，当Uct最大时为最大移相角。

电力电子技术实验实验报告一、实验目的电力电子技术实验是电气工程及其自动化专业的重要实践环节，通过实验，我们旨在深入理解电力电子器件的工作原理、特性以及电力电子电路的构成和工作过程。

具体目的包括：1、熟悉各类电力电子器件的特性和参数测试方法。

2、掌握基本电力电子电路的工作原理、分析方法和调试技巧。

3、培养实际动手能力和解决问题的能力，提高对电力电子技术在实际应用中的认识。

二、实验设备本次实验所使用的主要设备包括：1、电力电子实验台：提供电源、控制电路和测量仪表等。

2、示波器：用于观测电路中的电压、电流波形。

3、万用表：测量电路中的电压、电流、电阻等参数。

4、电力电子器件模块：如晶闸管、IGBT 等。

三、实验内容1、晶闸管特性测试（1）导通特性测试将晶闸管接入实验电路，逐渐增加阳极电压，观察并记录晶闸管导通时的电压和电流值。

（2）关断特性测试在晶闸管导通后，减小阳极电流至维持电流以下，观察并记录晶闸管关断时的电压和电流变化。

2、单相半波可控整流电路实验（1）搭建电路按照电路图连接好单相半波可控整流电路，包括电源、晶闸管、负载电阻等。

（2）调节触发角通过改变触发电路的参数，调节晶闸管的触发角，观察输出电压的变化。

（3）测量输出电压和电流使用示波器和万用表测量不同触发角下的输出电压和电流值，并记录数据。

3、三相桥式全控整流电路实验（1）电路连接仔细连接三相桥式全控整流电路，确保连接正确无误。

（2）触发脉冲调试调整触发脉冲的相位和宽度，保证晶闸管的正确导通和关断。

（3）性能测试测量不同负载条件下的输出电压、电流和功率因数等参数。

四、实验步骤1、实验前准备（1）熟悉实验设备的使用方法和注意事项。

（2）预习实验内容，理解实验原理和电路图。

2、进行实验（1）按照实验内容的要求，依次进行各项实验。

（2）在实验过程中，认真观察实验现象，准确记录实验数据。

3、实验结束（1）关闭实验设备的电源。

（2）整理实验仪器和设备，保持实验台的整洁。

实验一：单相半波可控整流电路的仿真一、实验名称：单相半波可控整流电路的仿真二、实验原理：在大功率的电力电子电路中广泛采用可控整流电路对输出电压进行控制和调整，以满足各种功率较大的用电器对电源的要求。

可控整流电路最常用的控制器件是晶闸管，因为晶闸管性能可靠、价格低廉、控制电路简单。

整流电路按负载的不同可以分为带电阻负载和带阻感负载两种情况。

在生产实践中，更常见的是后者，即既有电感又有电阻，若负载中感抗ωL>>电阻R时，负载主要呈现为电感，成为电感负载。

三、仿真电路图各项参数为：图中V3 为220V, 50Hz 的正弦交流电源，X1 为晶闸管，V2 为晶闸管的触发脉冲信号源。

触发脉冲的幅度为-10V（对门、阴极间而言是＋10V），脉冲宽度为0.lms，上升、下降时间均为1us，周期等于输入电源V3 的周期(20ms)。

电组R=2Ω，电感L取6.5mH。

四、波形图分析：电压波形图：现象：电压有跳变！上面是电阻电压，下面是电感电压。

相加大概为110V 左右，实验时占空比是50%，正好是110V。

电压突变是晶闸管由断态转向触发时所致。

电感两端的电压电流波形图：现象：上面是电感电流，下面是电感电压。

电压跳变是电流过0点时，晶闸管由断态触发开通时，由于电感L作用使电流不能突变。

电感很大的时候会没有跳变或跳变很小。

电阻电压电流波形图：结论：有跳变，电流从正向负跳变时候跳变要剧烈一点。

五、心得体会：通过本次实验基本上学会了此软件的基本用法。

同时仿真了单相半波可控整流电路，验证了晶闸管的作用及观察到其对电路的影响。

实验二：三相半波可控整流电路的仿真刘峻玮222007322042015 工程技术学院自动化1班一、实验名称：三相半波可控整流电路的仿真二、实验原理：当整流负载容量很大时，或要求直流电压脉动较小时，应采用三相整流电流，其交流侧由三相电源供电。

三相可控整流电路中，最基本的是三相电路可控整流电路，应用最为广泛的是三相桥式全控整流电路以及双反星形可控整流电路等等，均可在三相半波的基础上分析。

电力电子技术实验报告电力电子技术实验报告引言电力电子技术是现代电力系统中不可或缺的一部分。

通过电力电子技术，我们可以实现电能的高效转换、传输和控制，提高能源利用效率，减少能源浪费。

本实验报告旨在介绍电力电子技术的基本原理和实验结果，以及对现代电力系统的应用。

一、整流电路实验整流电路是电力电子技术中最基本的电路之一。

通过整流电路，我们可以将交流电转换为直流电，以满足不同电器设备的电源要求。

在实验中，我们使用了半波和全波整流电路进行测试。

半波整流电路通过单个二极管将交流电信号的负半周去除，只保留正半周。

实验中，我们使用了一个变压器将220V的交流电降压为12V，然后通过一个二极管进行半波整流。

实验结果显示，输出电压为正半周的峰值。

全波整流电路通过两个二极管将交流电信号的负半周转换为正半周，实现了更高的电压转换效率。

实验中，我们使用了一个中心引线变压器将220V的交流电降压为12V，然后通过两个二极管进行全波整流。

实验结果显示，输出电压为正半周的峰值，且相较于半波整流电路，输出电压更加稳定。

二、逆变电路实验逆变电路是电力电子技术中另一个重要的电路。

通过逆变电路，我们可以将直流电转换为交流电，以满足不同电器设备的电源要求。

在实验中，我们使用了单相逆变电路和三相逆变电路进行测试。

单相逆变电路通过一个开关管和一个滤波电感将直流电转换为交流电。

实验中，我们使用了一个12V的直流电源，通过一个开关管和一个滤波电感进行逆变。

实验结果显示，输出电压为交流电信号，频率与输入直流电源的频率相同。

三相逆变电路是现代电力系统中常用的逆变电路。

它通过三个开关管和三个滤波电感将直流电转换为三相交流电。

实验中，我们使用了一个12V的直流电源，通过三个开关管和三个滤波电感进行逆变。

实验结果显示，输出电压为三相交流电信号，频率与输入直流电源的频率相同。

三、PWM调制实验PWM调制是电力电子技术中常用的一种调制方式。

通过改变脉冲宽度的方式，可以实现对输出电压的精确控制。

电力电子技术实验报告电力电子技术实验报告引言：电力电子技术是现代电力系统中不可或缺的一部分。

它涉及到电力的转换、控制和传输等方面，对于提高电力系统的效率、稳定性和可靠性具有重要意义。

本实验报告将介绍我所参与的电力电子技术实验，并对实验结果进行分析和总结。

实验一：直流电源的设计与实现在这个实验中，我们设计并搭建了一个直流电源电路。

通过选择合适的电路元件，我们成功地将交流电转换为稳定的直流电。

在实验过程中，我们注意到电路中的电容和电感元件对于滤波和稳压起到了关键作用。

通过实验，我们进一步理解了直流电源的工作原理和设计方法。

实验二：交流电压调节器的性能测试在这个实验中，我们测试了不同类型的交流电压调节器的性能。

通过改变输入电压和负载电流，我们测量了调节器的输出电压和效率。

实验结果表明，稳压调节器能够在不同负载条件下保持稳定的输出电压，而开关调压器则具有更高的效率和更好的调节性能。

这些结果对于电力系统的稳定运行和节能优化具有重要意义。

实验三：功率因数校正电路的设计和优化在这个实验中，我们设计了一个功率因数校正电路，并对其进行了优化。

通过使用功率因数校正电路，我们能够降低电力系统中的谐波失真和电能浪费。

实验结果显示，优化后的功率因数校正电路能够有效地提高功率因数，并减少电网对谐波的敏感性。

这对于提高电力系统的能效和稳定性具有重要意义。

实验四：逆变器的设计与应用在这个实验中，我们设计并搭建了一个逆变器电路，并将其应用于太阳能发电系统中。

通过将直流电能转换为交流电能，逆变器可以实现电力的输送和利用。

实验结果表明，逆变器能够稳定地将太阳能发电系统的输出电能转换为适用于家庭和工业用电的交流电。

这对于推广和应用太阳能发电技术具有重要意义。

结论：通过参与电力电子技术实验，我们深入了解了电力电子技术的原理和应用。

实验结果表明，电力电子技术在提高电力系统的效率、稳定性和可靠性方面具有重要作用。

我们还通过实验掌握了电力电子电路的设计和优化方法，为今后从事相关工作奠定了基础。

一、实验目的1. 熟悉电力电子实验的基本流程和操作规范。

2. 掌握电力电子器件的工作原理和特性。

3. 了解电力电子电路的设计与调试方法。

4. 培养实际动手能力和团队协作精神。

二、实验内容1. 电力电子器件实验（1）实验原理：通过实验观察电力电子器件（如二极管、晶闸管、GTR、MOSFET 等）在电路中的工作状态和特性。

（2）实验步骤：a. 根据实验要求，搭建实验电路。

b. 测量并记录器件的静态特性，如正向导通电压、反向阻断电压、开通和关断时间等。

c. 通过实验观察器件在不同工作状态下的表现。

2. 电力电子电路实验（1）实验原理：通过实验了解电力电子电路（如整流电路、逆变电路、变频电路等）的工作原理和特性。

（2）实验步骤：a. 根据实验要求，搭建实验电路。

b. 测量并记录电路的静态特性，如输出电压、电流、功率等。

c. 通过实验观察电路在不同工作状态下的表现。

3. 电力电子电路控制实验（1）实验原理：通过实验了解电力电子电路的控制方法，如PWM控制、斩波控制等。

（2）实验步骤：a. 根据实验要求，搭建实验电路。

b. 利用控制信号对电力电子器件进行控制，观察控制效果。

c. 分析控制信号的时序和波形，优化控制策略。

三、实验结果与分析1. 电力电子器件实验结果与分析（1）实验结果：通过实验观察，二极管、晶闸管、GTR、MOSFET等器件在电路中的工作状态和特性符合理论分析。

（2）实验分析：实验结果验证了电力电子器件的基本特性和工作原理。

2. 电力电子电路实验结果与分析（1）实验结果：通过实验观察，整流电路、逆变电路、变频电路等电力电子电路在不同工作状态下的表现符合理论分析。

（2）实验分析：实验结果验证了电力电子电路的基本工作原理和特性。

3. 电力电子电路控制实验结果与分析（1）实验结果：通过实验观察，利用PWM控制、斩波控制等控制方法对电力电子器件进行控制，实现了电路的稳定运行。

（2）实验分析：实验结果验证了电力电子电路控制方法的有效性。

电力电子实验报告一、实验目的本实验旨在通过搭建电力电子电路和测量电路参数，深入理解电力电子的基本原理和应用。

二、实验装置与仪器1. 稳压直流电源2. 功率电子器件（如二极管、晶闸管、MOS管等）3. 示波器4. 变压器5. 整流电路、逆变电路等电力电子实验电路板6. 电阻、电容、电感等元件7. 其他必要的实验器材和配件三、实验内容1. 实验一：整流器的实验a. 搭建并测量单相半波和全波整流电路的输出电压波形、输出电压和电流的平均值、有效值等参数。

b. 分析和比较两种整流电路的性能差异，并讨论其应用特点和限制。

2. 实验二：逆变器的实验a. 搭建并测量单相半桥和全桥逆变电路的输出电压波形、输出电压和电流的平均值、有效值等参数。

b. 分析和比较两种逆变电路的性能差异，并讨论其应用特点和限制。

3. 实验三：电力电子开关功率调节实验a. 搭建开关转换器或斩波电路实验电路，测量不同调节方式下的输出电压、电流和效率等参数。

b. 讨论开关功率调节的优缺点，以及不同调节方式的适用场景。

4. 实验四：PWM调制电路的实验a. 搭建简单的PWM调制电路，测量输出电压的调节范围、带宽等参数。

b. 分析PWM调制电路的工作原理和调节性能，探讨其在电力电子中的应用前景。

5. 实验五：电力电子控制系统的实验a. 搭建基于微控制器的电力电子控制系统，实现对某一电力电子器件的自动控制。

b. 测试并分析控制系统的稳定性、响应速度等性能指标，并讨论控制系统的设计考虑因素。

四、实验步骤与结果根据实验内容，按照以下步骤进行实验并记录实验结果：1. 记录实验所使用的电路和元件的连接方式和参数设置。

2. 使用示波器等仪器测量电路各个节点的电压和电流，并记录数据。

3. 分析实验结果，计算输出电压的平均值、有效值、波形畸变率等参数。

4. 对比实验数据，进行数据处理和性能比较。

5. 撰写实验结果报告并进行讨论。

五、实验结果分析根据实验结果，对各个实验内容进行数据分析和讨论，包括：1. 整流电路的性能比较：比较半波和全波整流电路的输出电压波形、平均值、有效值等参数，分析其差异和应用场景。

电工实验报告（11篇）电工实验报告（精选11篇）电工实验报告篇1电工实验是电子工程领域中必不可少的一部分，我们需要了解电路的结构和功能，以及电流、电压等基本概念，才能在实验中有效地运用这些知识，从而提高实验效果。

在进行电工实验中，我们不仅要认真观察测量结果，还需要注意安全，有条理地组织实验步骤，以保证实验的准确性和可靠性。

在电工实验中，读懂电路图和理解电路要素是非常关键的。

在学习实验前，我们需要先对相关的电路和器件进行学习，掌握其运行原理和特性，更好地理解电路的构成及其各个部分之间的联系，以便能够对电路进行分析和解决实验中遇到的问题。

此外，我们还需要掌握一些测量工具的使用方法，如万用表等。

在实验过程中，我们还应该注意保持测试仪器的精确。

实验过程中，我们还应注意安全问题。

我们应该根据实验安全要求进行操作，并带好相应的个人防护用品。

在进行电路连线时，应尽可能选择符合安全要求的连线方式，并充分考虑实验环境的安全性，以避免发生不必要的.事故。

同时，我们应该根据实验要求选择合适的电源，并根据实验要求对电源进行正确连接，以避免板子或器件损坏或发生其他故障。

在实验过程中，我们需要有条理地组织实验步骤。

通过合理地安排实验步骤，我们可以在较短的时间内完成实验，并取得更好的实验效果。

在实验时，我们应该遵循实验要求，按照实验步骤进行操作，以确保实验的准确性和可靠性。

如果在实验过程中出现问题，我们应该及时进行记录，以便更好地发现并解决问题。

总之，电工实验是电子工程学生学习和应用电子技术的重要环节。

在实验中，我们需要认真学习电路和器件的相关知识，掌握测量工具的使用方法，注意安全问题，并有条理地组织实验步骤，以获得更好的实验效果。

同时，我们还需要不断学习和扩展自己的知识，在实践中积累更多的经验，以更好地应对电子工程中的挑战。

电工实验报告篇2通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。

实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。

二、实验所需挂件及附件三、实验线路图图3.1 三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。

(2)研究三相半波可控整流电路带电阻电感性负载。

五、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗？答：三相触发脉冲应该与电源电压同步，每相相差120°；主电路输出的三相相序不能任意改变。

三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟（钟点数）有关。

(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流？答：晶闸管的额定工作电流可作为整流电路的最大输出电流。

六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形，并纪录相应d2U d＝0.675U2[1+cos(a+π/6))] (30°～150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路，观察不同移相角α时Ud、α＝90°时的Ud 及Id波形图。

七、实验报告1）整流输出电压Ud和晶闸管两端电压UVT的波形（2）绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的U d及I d的波形，并进行分析讨论。

α =30o 时Ud的波形α =30o 时Uvt的波形α =60o 时Ud的波形α =60o 时Uvt的波形α =90o 时Ud的波形α =90o 时Uvt的波形α =120o 时Ud的波形α =120o 时Uvt的波形α =150o 时Ud的波形α =150o 时Uvt的波形α =90o 时Ud的波形实验总结：第一次去实验的时候，并没有完成第一个实验，只是熟悉了实验仪器，加上没有对实验内容进行预习，所以没有完成实验内容。

实验一同步信号为锯齿波的触发电路、实验目的1•加深理解同步信号为锯齿波的触发电路的工作原理及各元件的作用。

2•掌握锯齿波同步触发电路的测量与调试方法。

3•掌握三相半波、三相桥式可控整流电路中主电路与触发脉冲的相位配合关系。

二、实验属性验证性实验三、实验设备及仪器NMCL-川型电力电子及电气传动教学实验台1台双踪示波器数字万用表四、实验要求1 •阅读教材中同步信号为锯齿波的触发电路”的内容，掌握其工作原理。

2•掌握同步信号为锯齿波的触发电路的调试，会正确观察和分析各点波形。

3•理解三相半波、三相桥式可控整流电路中主电路与触发脉冲的相位配合关系。

4.按规定完成实验报告。

五、实验电路和原理同步信号为锯齿波的触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见电力电子技术”有关教材。

实验电路原理图见图3-1图3-1同步信号为锯齿波的触发电路表3.1 Uct 和a 的对应关系0 °30 ° 60 ° 90 ° 120 ° 150 °180 °Uct 7.06 5.974.723.391.97.调节Uct 使a= 60 °观察“1~ “6点 波形及输出脉冲 U GI K1间的波形。

记下各波形的幅 值与宽度，注意各波形间相位关系的对应。

同时标 出各波形的幅值与宽度。

&测绘Uct 和a 的关系，即a= f ( Uct ),并记 录于表3.1中。

oo6090120o0 ―1----------------------------------- -：■ L3V *■ AU6 l 1 ivt 肝询口埔人图3-2 脉冲移相范围吧divL八、实验报告要求1.实验中记录的波形。

3和4点波形1和2点波形2.R1过大过小会出现什么问题？答：导致2点电压过低锯齿波宽度过窄，过小锯波宽度过宽。

3 •总结锯齿波同步触发电路移相范围测试方法，其脉冲移相范围大小与哪些量有关？答：测试方法：调节偏移电压Up用示波器观察6点的波形当Uct=O时, 为最大移相角，当Uct 最大时为最大移相角。

电工电气技术实训实验报告电工电气技术实训实验报告（精选17篇）在经济发展迅速的今天，报告有着举足轻重的地位，多数报告都是在事情做完或发生后撰写的。

一起来参考报告是怎么写的吧，以下是小编整理的电工电气技术实训实验报告，欢迎阅读，希望大家能够喜欢。

电工电气技术实训实验报告篇1一、实习时光：20xx年9月18日—20xx年9月22日二、实习地点：xxxx电工电子实习基地三、指导老师：xxx四、实习目的：1、熟悉电工工具的使用方法。

2、了解安全用电的有关知识及触电的急救方法。

3、掌握电工基本操作技能。

4、熟悉电动机控制电路的调试及故障排除方法。

5、熟悉电动机板前配线的工艺流程及安装方法。

6、了解电动机正转反转电路设计的一般步骤，并掌握电路图的绘制方法。

7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。

五、实习资料：(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简单的短路保护装置，使用中，由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路，防止电器设备短路或严重过载。

它由熔体、熔管、盖板、指示灯和触刀组成。

选取熔断器时不仅仅要满足熔断器的形式贴合线路和安装要求，且务必满足熔断器额定电压小于线路工作电压，熔断器额定电流小于线路工作电流。

2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。

但是由于热继电器的热惯性，它只能做过载保护。

它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿元件组成。

其工作原理为：热元件串接在电动机定子绕组仲，电动机绕组电流即为流动热元件的电流。

电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。

电动机过载时，经过热元件电流增大，热元件热量增加，使双金属片弯曲增大，经过一段时光后，双金属片推动导板使继电器出头动作，从而切断电动机控制电路。

3、按钮开关按钮开关是用来接通或断开控制电路的，电流比较小。

按钮由动触点和静触点组成。

一、实验目的1. 熟悉电力电子器件的基本特性和工作原理。

2. 掌握电力电子电路的组成和功能。

3. 了解电力电子电路在实际应用中的工作情况。

4. 培养动手实践能力和分析问题、解决问题的能力。

二、实验器材1. 电力电子实验箱2. 万用表3. 示波器4. 信号发生器5. 晶闸管6. 二极管7. 电阻8. 电容9. 电感10. 连接线三、实验内容及步骤1. 电力电子器件特性实验（1）晶闸管导通特性实验：观察晶闸管在不同触发角下的导通情况，分析其导通特性。

（2）二极管反向恢复特性实验：测量二极管在反向电压作用下的恢复时间，分析其反向恢复特性。

2. 电力电子电路实验（1）单相半波可控整流电路实验：观察电路在不同触发角下的输出电压波形，分析其整流效果。

（2）三相半波可控整流电路实验：观察电路在不同触发角下的输出电压波形，分析其整流效果。

（3）单相桥式全控整流电路实验：观察电路在不同触发角下的输出电压波形，分析其整流效果。

（4）三相桥式全控整流电路实验：观察电路在不同触发角下的输出电压波形，分析其整流效果。

3. 电力电子电路应用实验（1）交流调压电路实验：观察电路在不同输入电压下的输出电压，分析其调压效果。

（2）直流稳压电路实验：观察电路在不同输入电压下的输出电压，分析其稳压效果。

四、实验结果与分析1. 晶闸管导通特性实验通过实验，观察到晶闸管在触发角为0°时导通，随着触发角的增大，导通时间逐渐缩短。

这说明晶闸管的导通特性受触发角的影响。

2. 二极管反向恢复特性实验通过实验，测量出二极管在反向电压作用下的恢复时间为5μs。

这说明二极管的反向恢复特性对电路的开关速度有一定影响。

3. 电力电子电路实验（1）单相半波可控整流电路实验通过实验，观察到电路在触发角为0°时输出电压最高，随着触发角的增大，输出电压逐渐降低。

这说明触发角对整流效果有较大影响。

（2）三相半波可控整流电路实验通过实验，观察到电路在触发角为0°时输出电压最高，随着触发角的增大，输出电压逐渐降低。

可编辑修改精选全文完整版一、实习目的1、目的和意义电工电子实习的主要目的是培养学生的动手能力..对一些常用的电子设备有一个初步的了解;能够自己动手做出一个像样的东西来..2、发展情况和学习要求电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程;从而有助于我们对理论知识的理解;帮助我们学习专业的相关知识..培养理论联系实际的能力;提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神..二、实验内容：实习项目一：安全用电安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识..在电子装焊调试中;要使用各种工具、电子仪器等设备;同时还要接触危险的高电压;如果不掌握必要的安全知识;操作中缺乏足够的警惕;就可能发生人身、设备事故..因此;必须在了解触电对人体的危害和造成触电原因的基础上;掌握一些安全用电知识;做到防患于未然..实验内容：（一）、安全用电的重要性了解用电的安全的重要性二、触电及相关防护措施1、触电的种类2、影响触电造成的人体伤害程度的因素3、触电的原因4、防止触电的技术措施5、触电急救与电气消防（三）、安全用电树立安全用电的观念;做足安全措施;养成安全操作的工作习惯（四）、设备用电安全设备接电前检查;并掌握设备使用常见异常情况的处理方法（五）、实验室的安全操作注意事项实习项目二：常用电子元器件的认识与检测、常用电子仪器的使用常用电子元器件的认识与检测实验内容：电子整机是由一系列电子元器件所组成..掌握常用元器件的正确识别、选用常识、质量判别方法;这对提高电子产品的质量和可靠性将起重要的保证作用..本项目的学习内容包含七个部分;分别是电阻、电位器、电容、电感、二极管、三极管、集成电路芯片等元器件的认识..常用电子仪器的使用实验内容：一、直流稳压电源1、直流稳压电源是将交流电转变为稳定的直流电;并为各种电子电路提供其所需直流供电电源的一起设备2、初步掌握SS4323直流稳压电源的使用方法二、万用表1、万用表是具有用途多;量程广;使用方便等优点;是电子测量中最常用的电子工具..2、初步掌握UT58D数字万用表的使用方法三、信号发生器1、函数信号发生器是使用最广的通用信号源;提供正弦波;锯齿波;方波等波形..2、初步掌握AS101E函数信号发生器的使用方法四示波器1、是一种用途最广泛的电子测试仪器;它可以直观的显示随时间变化的电信号图形;其特点是直观;灵敏度高;对被测电路的工作状态影响小..2、初步掌握SS-7802A模拟示波器和TDS1012数字存储示波器的使用方法..实习项目三：常用工具的使用二、焊锡训练常用工具的使用实验内容：本项目主要介绍常用电工电子工具的用途、规格及使用注意事项..熟悉和掌握常用电工电子工具的结构、性能、使用方法和操作规范..将有利于我们提高工作效率和产品质量乃至保障人身安全..焊锡训练实验内容：一、电烙铁1、是手工焊接的基本工具;根据电流通过发热元件产生的热量的原理做成;分内热式;外热式;恒温式等几种..2、电烙铁的选用3、电烙铁的使用：掌握正确的电烙铁的握法;学会电烙铁使用前的处理二、吸锡器主要用于拆卸集成电路等多引脚元器件..掌握其使用方法、三、学会辅助工具的使用;使焊接更加安全;便捷..四、通过熟悉焊接的基本操作流程;按指导老师的要求;焊接指定电路要求的电路板和节能灯..实习目四：常用工具的使用一、照明电路的组装一、熟悉和掌握常用电工电子工具的结构;性能;使用方法和操作规范;从而提高工作效率和产品质量乃至保证人身安全..1、熟悉和掌握螺丝刀使用方法..2、熟悉钳子的使用方法..3、熟悉和掌握电工刀的使用方法..4、学会利用电笔和各种辅助工具用于电路的组装中..二、本项目主要介绍常用的白炽灯和日光灯照明电路;照明电路是我们日常生活中最常用的;根据使用灯具种类的不同;其一般可分为白炽灯、包含三个内容：简单的一灯一开关控制的白炽灯照明电路组装、日光灯照明电路的组装和双控照明电路的组装等..按要求连一灯一开关控制的白炽灯照明电路的组装..图：一灯一开关控制的白炽灯照明电路三、日光灯照明电路的安装..四、双控开关的照明电路的组装实习项目五、一般室内电气线路的安装一、常用的低压配电控制器件;熟悉一下器件的安装方法和作用：1、电度表：用于累计记录用户一段时间内消耗电能的多少;是电能消费者与电能供应者之间进行贸易结算的计量仪表;学会电度表的读数和接线方法、2、小型断路器：空气开关3、漏电断路器：是一种电气安全装置4、低压配电箱二、使用“室内电气线路安装实习板”或者使用低压配电箱按图连接实习线路;并要求各电器装置的布局要整齐;对称;整洁;美观;导线横平;竖直;弯曲成直角..接线完毕后;由指导老师检查并通电测试..实习项目六：三相异步电动机控制本项目采用交流接触器互锁的方式来实现鼠笼式三相异步电动机的正反转控制..电动机、交流接触器的线路连接需经指导老师检查后;方能通电操作..一、三相异步电动机的使用与控制1、三相异步电动机：是将电能转换为机械能的一种装置..了解电动机的接线方法和工作原理..2、常用控制电器：认识按钮开关;指示灯;熔断器的辨别和安装接线方法..二、接触器互锁的正反转控制的电路;安装指导书的电路图接线;待接线完毕;指导老师检查;并通电测试..实习项目七：PLC的基本应用及电动机控制PLC及三相异步电动机Y/△换接起动控制原理：1、了解PLC的组成部分;了解其起动控制原理2、了解三相异步电动机Y/△换接起动控制原理1时间继电器2三相异步电动机Y/△换接起动控制原理3用PLC实现三相异步电动机Y/△换接起动控制3、按指导书线路图接线;待接线完毕;由指导老师检查;并通电测试..三、实验体会在为期一周的电子电工实习当中感触最深的便是实践联系理论的重要性;当遇到实际问题时;只要认真思考;对就是思考;用所学的知识;再一步步探索;是完全可以解决遇到的一般问题的..这次的内容包括安全用电知识、常用工具的使用一、照明电路的组装、一般室内电气线路的安装、常用电子仪器使用、常用电子元器件的认识与检测、常用工具的使用二、焊接工艺焊接训练、电子整机产品装配、三相异步电动机控制、PLC的基本应用及电动机控制..本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识；对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力;使我们的理论知识与实践充分地结合;作到不仅具有专业知识;而且还具有较强的实践动手能力;能分析问题和解决问题的高素质人才;为以后的顺利就业作好准备..在实验中更多的是要我们去做;有些东西看起来简单;但要在实际操作中就是有许多要注意的地方;只有去做才能感觉到其中的奥秘;有些东西也与你的想象不一样;我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟..不过;通过这个实验我们也发现有些事看似实易;在以前我是不敢想象自己可以独立组装一个LE D灯;不过;这次实验给了我们这样的机会;现在我们可以独立的做出来..我们对这门课是热情高涨的..电工电子实习;是以学生自己动手;掌握一定操作技能自己制作、组装与调试为特色的..它将基本技能训练;基本工艺知识和大家的动手能力有机结合;培养我们的实践能力和创新精神..作为信息时代的大学生;作为国家重点培育的高技能人才;仅会操作鼠标是不够的;基本的动手能力是一切工作和创造的基础和必要条件..通过一个星期的学习;我觉得自己在以下几个方面与有收获：一、对电子元件有了初步的了解..我们了解到了焊普通元件与电路元件的技巧、电路板图的工作原理与组成元件的作用等..这些知识不仅在课堂上有效;对以后的工业设计课的学习有很大的指导意义;在日常生活中更是有着现实意义.. 二、对自己的动手能力是个很大的锻炼..实践出真知;纵观古今;所有发明创造无一不是在实践中得到检验的..没有足够的动手能力;就奢谈在未来的科研尤其是实验研究中有所成就..在实习中;我锻炼了自己动手技巧;提高了自己解决问题的能力..比如做LED灯组装与调试时;好几个焊盘的间距特别小;稍不留神;就焊在一起了;但是我还是完成了任务..三、对印制电路板图的制作实习的感受.. 焊接挑战我得动手能力;那么印制电路板图的制作则是挑战我的快速接受新知识的能力..在我过去一直没有接触过印制电路板图的前提下;用一个下午的时间去接受、消化老师讲的内容;不能不说是对我的一个极大的挑战..在这过程中主要是锻炼了我与我与其他同学的团队合作、共同探讨、共同前进的精神..因为我对电路知识不是很清楚;可以说是模糊..但是当我有什么不明白的地方去向其他同学请教时;即使他们正在忙于思考;也会停下来帮助我;消除我得盲点..当我有什么想法告诉他们的时候;他们会不因为我得无知而不采纳我得建议..在这个过程中大家互相帮助互相学习;但我深深的感受到了同学之间友谊的真挚..这个实习迫使我相信自己的知识尚不健全;动手能力有待提高..一周短暂的实习;但却给我以后的道路指出一条明路;那就是思考着做事;事半功倍;更重要的是;做事的心态;也可以得到磨练;可以改变很多不良的习惯..通过和大家在一起的学习;心与心的交流以及逐渐熟练;使我们学到了更多宝贵的知识..实习这几天的确有点辛苦;但大家都很开心;通过这次的实习也正好让我们养成了一种良好的动手习惯;它让我们更充实;更丰富;这就是一周实习的收获;但愿有更多的收获伴着我;走向知识的海洋;走向未知的将来..我很感谢在实验中指导老师们对我们的指导从他们那里我学会了很多书本上学不到的东西;教我们怎样把理论与实际操作更好的联系起来和许多做人的道理;这些东西无论是在以后的学习还是生活中都会对我起到很大的帮助..。

电气试验报告篇1(1)设备元件型号确认及其外观检查检查设备及其元件的型号、规格应符合设计，其参数应符合要求，其外观完整无缺损。

(2)安装实体质量的一般检查检查设备及其元件的质量和安装质量应符合安装质量要求。

电气试验报告篇2三年来，在各级领导的关怀和指导下,经过语文课题组成员的共同努力，我校“自修-反思”式课题实验语文组取得较好的成果。

现总结如下：自修反思课题实验使全组教师能积极自主学习、自觉更新教学理念。

教师教学中的“对话者”、“组织者”、“促进者”的角*意识强化了，语文教师教学方式发生了深刻变革。

课题实验极大地促进了我校语文教师教学理论水平、业务素质、教研教改能力的提高，促使我校年轻语文教师迅速成长起来，成为我校语文教学一支鲜活的队伍。

新教材的实施与课题研究的巧妙结合，使我校语文教学呈现出勃勃生机，人才倍出。

电气试验报告篇3电气调整工作是电气施工中必不可少的最后道关键工序，其目的是在电气安装工作基本完成的条件下，并保证人身和设备安全的前提下，使电气装置的性能较好地满足设计和生产工艺要求。

可以分以下步骤：准备工作、外观检查、单体试验、分系统调试和整体调试。

电气调整的几个阶段电气试验报告篇4经过两个月的试用，我收获颌丰，感触也良多。

试用期我被分配在第二车间，跟随胡连春师傅工作。

刚进入公司时，由于对公司还不是很了解，工作经验也不足，很多工作一时还不能上手，幸好有黄主任、胡师傅以及好心的同事的耐心指点和教导，我的工作才开始有起*，慢慢能够做一些比较简单的电气维护工作。

试用开始，首先要做的是熟悉工作环境，熟悉要维护的机床设备，这是展开工作的基础。

试用期的前两周，工作的重点都是熟悉车间，通过观察车间里的各种各样的设备，增加自己对车间设备的感*认识，初步了解各设备的功能和作用，还有就是通过和车间里的同事交流，建立良好的关系，增进大家的感情，机床*作人员对各自*作的机床比较熟悉，对机床的常见故障也比较了解，如能得到他们的悉心指导，这对自己的维修工作将是很有帮助的。
