一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G ，VT 分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

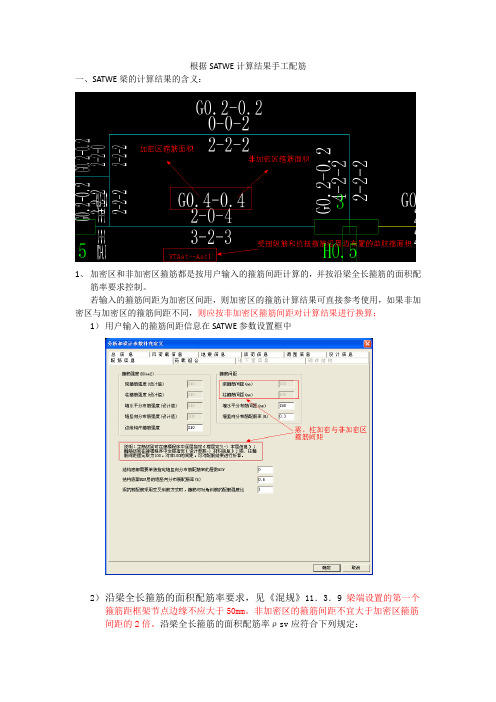

根据SATWE计算结果手工配筋一、SATWE梁的计算结果的含义：1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配筋率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；1）用户输入的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9梁端设置的第一个箍筋距框架节点边缘不应大于50mm。
非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。
沿梁全长箍筋的面积配筋率ρsv应符合下列规定：3）如何进行换算？保持总的配箍率不变，当加密区间距为100，非加密区间距为200，则应对非加密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。
该梁有关信息如下：截面参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝土强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；同侧纵筋布置中，不同直径的钢筋，直径相差不大于2级；框架梁、次梁通长纵筋直径可小于支座短筋直径。
尽量使通长面筋不大于支座纵筋面积的60％，但不宜小于30％。
2）手工配置：梁顶：AS=12cm2=1200 mm2,实配4根HRB400级直径20（1257），保护层C=20，2(20+8)+3*25+4*20=211<250,放置一排。
梁底：AS=13cm2=1300 mm2,实配5根HRB400级直径20（1571），k补充或者实配4根HRB400级直径22（1521）放置一排。
钢筋混凝土梁柱箍筋面积表钢筋混凝土梁柱箍筋面积表一、引言钢筋混凝土结构是工程领域常见的一种结构形式，梁柱是钢筋混凝土结构的主要构件之一。
梁柱的箍筋起到增强结构抗震性能和抵御弯矩的作用。
本旨在提供一份详尽的钢筋混凝土梁柱箍筋面积表，供工程设计人员参考使用。
二、钢筋混凝土梁柱箍筋面积表1. 梁柱尺寸分类1.1 小型梁柱1.1.1 长度≤3m1.1.2 长度＞3m1.2 中型梁柱1.2.1 长度≤5m1.2.2 长度＞5m1.3 大型梁柱1.3.1 长度≤10m1.3.2 长度＞10m2. 梁柱箍筋布置方式2.1 单层箍筋2.1.1 单环箍筋2.1.2 多环箍筋2.2 双层箍筋2.2.1 上下双环箍筋2.2.2 上环下单环箍筋3. 箍筋面积计算公式3.1 单层箍筋面积计算公式3.2 双层箍筋面积计算公式4. 梁柱箍筋面积表4.1 小型梁柱箍筋面积表 4.1.1 单层箍筋面积表 4.1.2 双层箍筋面积表 4.2 中型梁柱箍筋面积表 4.2.1 单层箍筋面积表4.2.2 双层箍筋面积表4.3 大型梁柱箍筋面积表4.3.1 单层箍筋面积表4.3.2 双层箍筋面积表三、附件本所涉及的附件如下：附件1：小型梁柱箍筋面积表附件2：中型梁柱箍筋面积表附件3：大型梁柱箍筋面积表四、法律名词及注释1. 钢筋混凝土结构设计规范钢筋混凝土结构设计所遵循的国家标准，规定了结构设计的基本要求、计算方法、材料要求等。
2. 箍筋箍筋是用于增强钢筋混凝土构件的抗震性能以及抵御弯矩作用的钢筋。
3. 箍筋面积箍筋面积是指箍筋横截面的面积，用于计算箍筋的数量和尺寸。
五、总结本提供了一份详尽的钢筋混凝土梁柱箍筋面积表，包括小型、中型和大型梁柱不同尺寸的单层和双层箍筋面积计算公式及对应的面积表。
希望本能对工程设计人员在钢筋混凝土梁柱设计中提供参考和指导。
附件：1. 小型梁柱箍筋面积表2. 中型梁柱箍筋面积表3. 大型梁柱箍筋面积表法律名词及注释：1. 钢筋混凝土结构设计规范：国家标准，规定了结构设计的要求、计算方法、材料要求等。

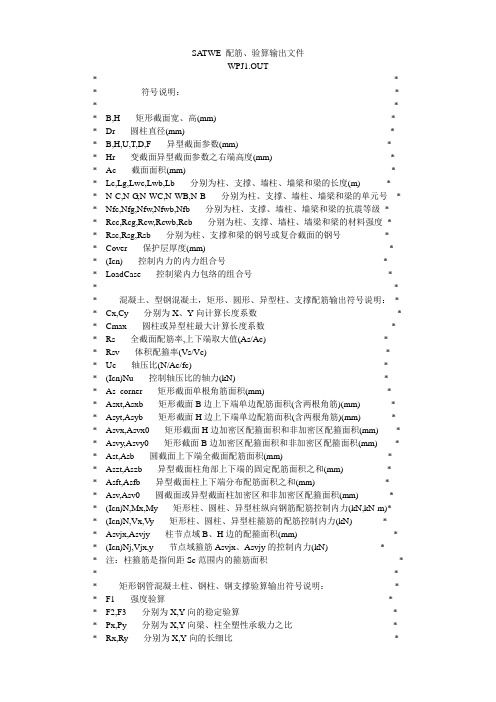

SATWE 配筋、验算输出文件WPJ1.OUT* * * 符号说明：* * * * B,H --- 矩形截面宽、高(mm) * * Dr --- 圆柱直径(mm) * * B,H,U,T,D,F --- 异型截面参数(mm) ** Hr --- 变截面异型截面参数之右端高度(mm) * * Ac --- 截面面积(mm) * * Lc,Lg,Lwc,Lwb,Lb --- 分别为柱、支撑、墙柱、墙梁和梁的长度(m) ** N-C,N-G,N-WC,N-WB,N-B --- 分别为柱、支撑、墙柱、墙梁和梁的单元号* * Nfc,Nfg,Nfw,Nfwb,Nfb --- 分别为柱、支撑、墙柱、墙梁和梁的抗震等级** Rcc,Rcg,Rcw,Rcwb,Rcb --- 分别为柱、支撑、墙柱、墙梁和梁的材料强度** Rsc,Rsg,Rsb --- 分别为柱、支撑和梁的钢号或复合截面的钢号** Cover --- 保护层厚度(mm) * * (Icn) --- 控制内力的内力组合号** LoadCase --- 控制梁内力包络的组合号** * * 混凝土、型钢混凝土，矩形、圆形、异型柱、支撑配筋输出符号说明：* * Cx,Cy --- 分别为X、Y向计算长度系数* * Cmax --- 圆柱或异型柱最大计算长度系数* * Rs --- 全截面配筋率,上下端取大值(As/Ac) ** Rsv --- 体积配箍率(Vs/Vc) ** Uc --- 轴压比(N/Ac/fc) ** (Icn)Nu --- 控制轴压比的轴力(kN) ** As_corner --- 矩形截面单根角筋面积(mm) ** Asxt,Asxb --- 矩形截面B边上下端单边配筋面积(含两根角筋)(mm) * * Asyt,Asyb --- 矩形截面H边上下端单边配筋面积(含两根角筋)(mm) * * Asvx,Asvx0 --- 矩形截面H边加密区配箍面积和非加密区配箍面积(mm) * * Asvy,Asvy0 --- 矩形截面B边加密区配箍面积和非加密区配箍面积(mm) * * Ast,Asb --- 圆截面上下端全截面配筋面积(mm) ** Aszt,Aszb --- 异型截面柱角部上下端的固定配筋面积之和(mm) ** Asft,Asfb --- 异型截面柱上下端分布配筋面积之和(mm) ** Asv,Asv0 --- 圆截面或异型截面柱加密区和非加密区配箍面积(mm) * * (Icn)N,Mx,My --- 矩形柱、圆柱、异型柱纵向钢筋配筋控制内力(kN,kN-m)** (Icn)N,Vx,Vy --- 矩形柱、圆柱、异型柱箍筋的配筋控制内力(kN) ** Asvjx,Asvjy --- 柱节点域B、H边的配箍面积(mm) * * (Icn)Nj,Vjx,y --- 节点域箍筋Asvjx、Asvjy的控制内力(kN) ** 注：柱箍筋是指间距Sc范围内的箍筋面积* * * * 矩形钢管混凝土柱、钢柱、钢支撑验算输出符号说明：* * F1 --- 强度验算* * F2,F3 --- 分别为X,Y向的稳定验算* * Px,Py --- 分别为X,Y向梁、柱全塑性承载力之比* * Rx,Ry --- 分别为X,Y向的长细比** (Icn)N,Mx,My --- 钢柱验算的验算控制内力(kN,kN-m) * * * * 圆钢管混凝土柱验算输出符号说明：* * (Icn)M,N --- 钢管混凝土柱验算的验算控制内力(kN,kN-m) * * Nu,Rre --- 钢管混凝土单肢柱的承载力设计值(kN)和抗震调整系数* * * * 剪力墙配筋输出符号说明：* * Dt,Dl --- 墙厚度、长度(m) ** aa --- 墙一端钢筋合力点到边缘的距离(mm) * * As --- 墙一端暗柱配筋面积(mm) * * (Icn)M,N --- 暗柱配筋As的控制内力(kN,kN-m) * * Ash --- 墙水平分布筋配筋面积(mm) * * (Icn)V,N --- 水平筋Ash的控制内力(kN) * * Uc --- 墙轴压比* * (Icn)Nu --- 轴压比的控制轴力** 如果墙肢长度小于3倍的墙厚,则该墙肢按柱配筋：* * aa --- 理解为保护层厚度(mm) * * As --- 理解为柱一边的配筋面积(mm) * * Ash --- 理解为箍筋配筋面积(mm) * * 注：墙水平筋是指间距Swh范围内的配筋面积* * * * 矩形(型钢)混凝土梁配筋输出符号说明：* * I,J --- 代表梁左、右端支座截面** 1,2,3,4,5,6,7 --- 代表梁跨中从左到右7个等分截面** -M,+M --- 负、正弯矩包络(kN-m) * * Top_Ast,Btm_Ast --- 负、正弯矩的配筋包络(mm) * * %_Steel --- 负、正弯矩配筋的配筋率* * Shear --- 剪力包络(kN) ** Asv --- 抗剪之最小箍筋包络(mm) * * Rsv --- 抗剪箍筋的配筋率* * (Icn)Tmax&Shear --- 最大剪扭配筋的控制扭矩和剪力(kN-m,kN) * * Astt --- 剪扭配筋之纵筋面积(mm) * * Astv --- 剪扭配筋之箍筋面积(mm) * * Ast1 --- 剪扭配筋之纯扭双肢箍的单根箍筋面积(mm) * * Nmax --- 最大轴力(受拉为正)(kN) * * 注：梁箍筋是指间距Sb范围内的箍筋面积* * * * 钢梁验算输出符号说明：* * -Mmax,+Mmax --- 负、正弯矩包络(kN-m) * * Vmax --- 剪力包络(kN) * * F1 --- 正应力强度验算* * F2 --- 整体稳定验算* * F3 --- 剪应力强度验算* * 对有楼板的钢梁可不计算整体稳定* ********************************************************************** ---------------------------------------------------------------------------荷载组合分项系数说明，其中：Ncm --- 组合号V-D,V-L --- 分别为恒载、活载分项系数X-W,Y-W --- 分别为X向、Y向水平风荷载分项系数X-E,Y-E --- 分别为X向、Y向水平地震荷载分项系数Z-E --- 为竖向地震荷载分项系数R-F --- 为人防荷载分项系数TEM --- 为温度荷载分项系数CRN --- 为吊车荷载分项系数SW1～SW5 --- 分别为第1组到第5组特殊风荷载分项系数。
SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。
在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。
特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。
梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。
柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。
框支柱由程序自动生成，其它的特殊柱需用户定义。
墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。
墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。
弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。
关于梁受扭钢筋配置的问题。
2012-02-13 20:13:03| 分类：默认分类|字号订阅
在网易土木上看到一个帖子，自己总结了一下，以备知识的查找。
例如：satwe计算结果为：
G1.5-1.2 箍筋加密区和非加密区的配筋面积
18-0-18 梁上部左端。
跨中。
右端配筋面积
9-26-36 梁下部左端。
跨中。
右端配筋面积
VT5-0.5 梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积；对于
VT5-0.5进行解释说明，总结了网友的答案，VT5-0.5中的5需要配到腰筋和上下部钢筋中，18-0-18 和9-26-36是按正截面受弯算出来的，不包含抗扭纵筋。
PKPM自动配筋的方法是（资料说）：没有构造腰筋，配在腰筋上；有构造腰筋且面积小于抗扭纵筋面积，不增加腰筋数量和直径，直接将多出来的那部分分配到顶筋和底筋上。
有分配的比例.
G1.5-1.2中已经是剪扭箍筋面积Astv，不能再叠加受扭箍筋面积Ast1（即0.5），Ast1只决定箍筋的最小直径。
即Φ8单肢箍为π×8?÷4＝50.3mm?＞50，所以最小箍筋直径用到8mm。
其中构造腰筋的做法，砼规范（2010版本），第9.2.13条当梁的腹板高度
hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
此处，腹板高度hw按本规范第6.3.1条的规定取用。
一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G，VT分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Uc）Asv AsyAsx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。
在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。
特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。
梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。
柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。
框支柱由程序自动生成，其它的特殊柱需用户定义。
墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。
墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。
弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。
一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁132 132 1Ast VTAst AsmAsm Asm AsAs AsGAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G，VT分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
